Carte de protection MicroBit 6 000 – Test et Avis

.
.

Points Clés

  • Carte de protection Keyestudio Microbit 6 000
  • Ports IO pour Micro Bit V1.5 et Micro:bit V2
  • Compatible avec Windows, MacOS, IOS, Android et autres systèmes d’exploitation
  • Peut être connectée à une alimentation externe
  • Comprend un interrupteur DIP pour contrôler l’alimentation
  • Interface de communication I2C pour l’alimentation 3.3V et 5V
  • Inclut des interfaces IO connectées à la carte de contrôle Micro Bit
  • Signal de sortie de 3.3V et 5V
  • Signal analogique et numérique

Description du produit

Le BBC micro:bit est un ordinateur portable puissant, entièrement programmable, conçu par la BBC. Il prend en charge l’interface de programmation graphique PXT développée par Microsoft et peut être utilisé sous Windows, MacOS, IOS, Android et de nombreux autres systèmes d’exploitation sans téléchargement supplémentaire du compilateur.

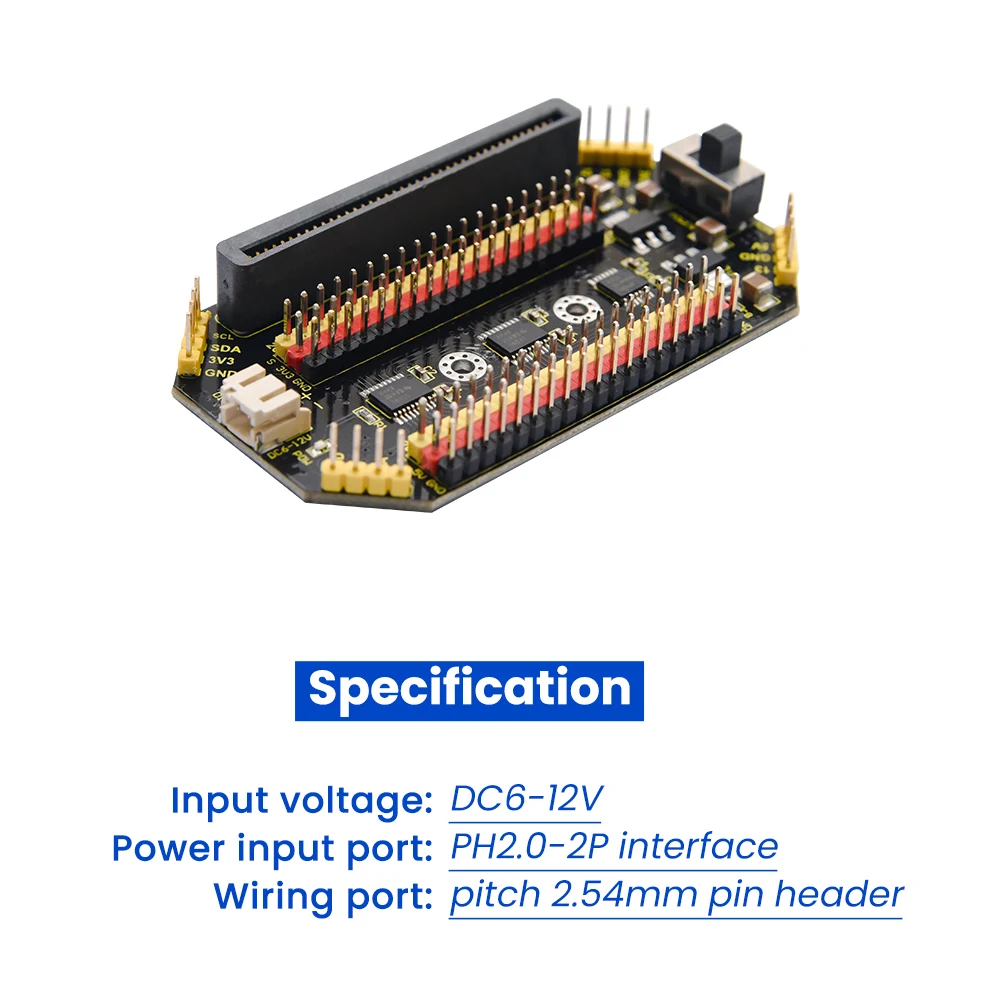

Cette carte d’extension peut être connectée à une alimentation externe (DC 6-12V, interface PH2.0-2P) et est livrée avec un interrupteur DIP pour contrôler l’alimentation.

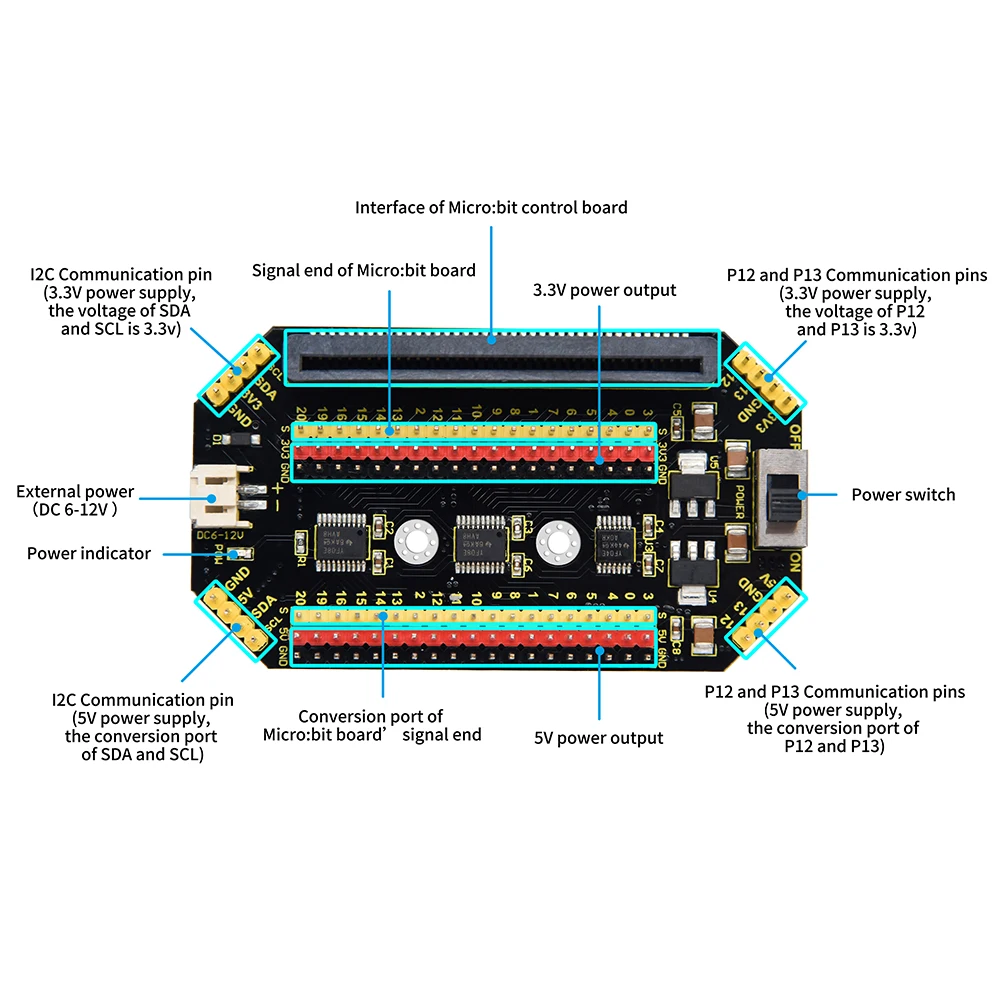

Il existe deux groupes de broches 4P étendues pour l’interface de communication I2C (alimentation 3.3V et 5v), et deux autres jeux de broches 4p étendues pour P12 et P13 (alimentation 3.3V et 5v).

En même temps, cette carte est livrée avec 2 groupes d’interfaces IO connectées à la carte de contrôle Micro Bit.

L’extrémité du signal proche de la puissance de sortie de 3.3V est de 3.3V et liée à la borne de signal de carte micro:bit.

Le terminal de signal proche de la fin de l’alimentation 5V est le port de conversion de la carte micro:bit.

Lorsque nous définissons la fin du signal sur la sortie numérique (niveau élevé), la borne du signal (proche de l’extrémité d’alimentation 5V) est de 5V.

Lorsque nous réglons la borne du signal sur la sortie analogique (P0 P1 P2 P3 P4 P10), l’extrémité du signal (proche de l’extrémité d’alimentation 5V) est de 5V * valeur analogique/1023.

Alors que la fin du signal est réglée sur l’entrée analogique et que la tension de la fin du signal est de 3.3-5V, la fin du signal correspondant du micro:bit est de 3.3V.

Tandis que sa tension est 0-3.3V, la tension de la borne de signal et de l’extrémité de signal du micro:bit est la même.

Lorsque la fin du signal (proche de 5V) est réglée sur l’entrée numérique et que sa tension est de 2.1-5V, la fin du signal correspondant est de niveau élevé.







Ce que pensent les clients du produit

Malheureusement, il n’y a pas d’avis de clients disponible pour ce produit. Cependant, nous pouvons supposer que les clients apprécient les fonctionnalités de cette carte de protection Microbit qui leur permet d’étendre les capacités de leur micro:bit et d’explorer de nouvelles possibilités de programmation.

Avis personnel

La carte de protection Keyestudio Microbit 6 000 semble être un excellent accessoire pour tous les utilisateurs de micro:bit. Ses ports IO et son support pour les versions Micro Bit V1.5 et Micro:bit V2 en font un choix polyvalent. De plus, sa compatibilité avec une large gamme de systèmes d’exploitation en fait un outil accessible à tous. Cependant, l’absence d’avis clients rend difficile de connaître les avantages et les limitations spécifiques de ce produit.

FAQ

Quelle est la tension d’alimentation supportée par cette carte de protection Microbit ?

Cette carte de protection Microbit supporte une tension d’alimentation de 6-12V.

Quelles sont les interfaces IO disponibles sur cette carte de protection ?

Cette carte de protection dispose de 2 groupes d’interfaces IO connectées à la carte de contrôle Micro Bit.

Puis-je utiliser cette carte de protection avec d’autres versions du Micro Bit ?

Cette carte de protection est compatible avec les versions Micro Bit V1.5 et Micro:bit V2.

Comment contrôler l’alimentation de cette carte de protection ?

Cette carte de protection est livrée avec un interrupteur DIP pour contrôler l’alimentation.
