Points Clés

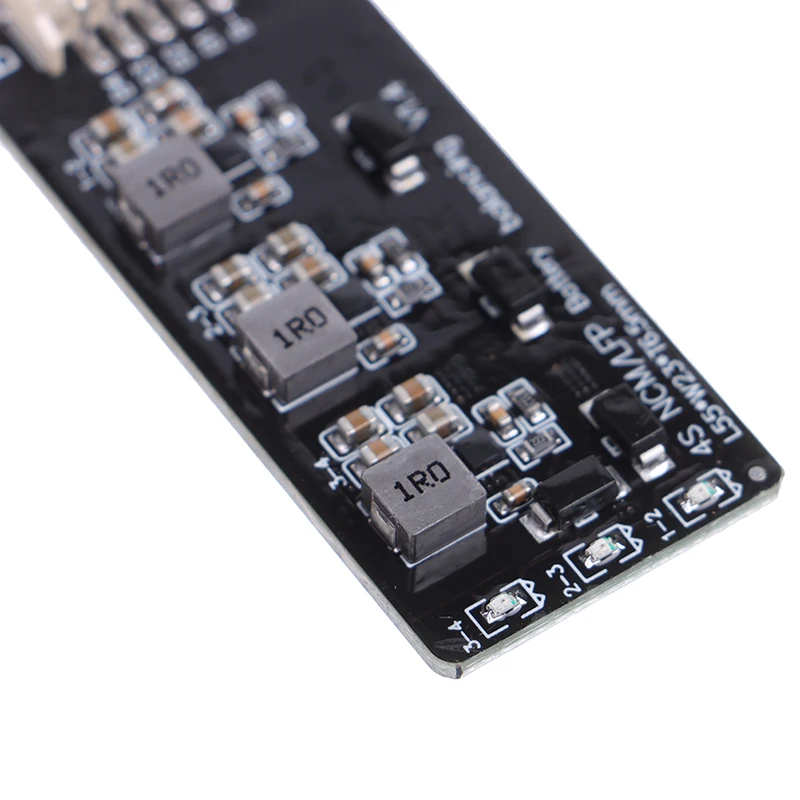

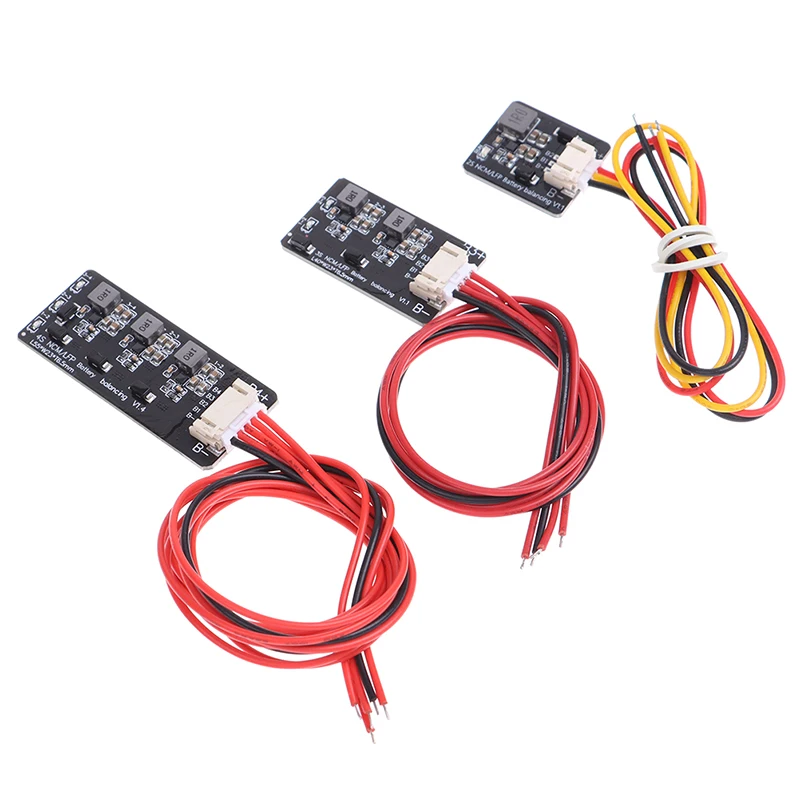

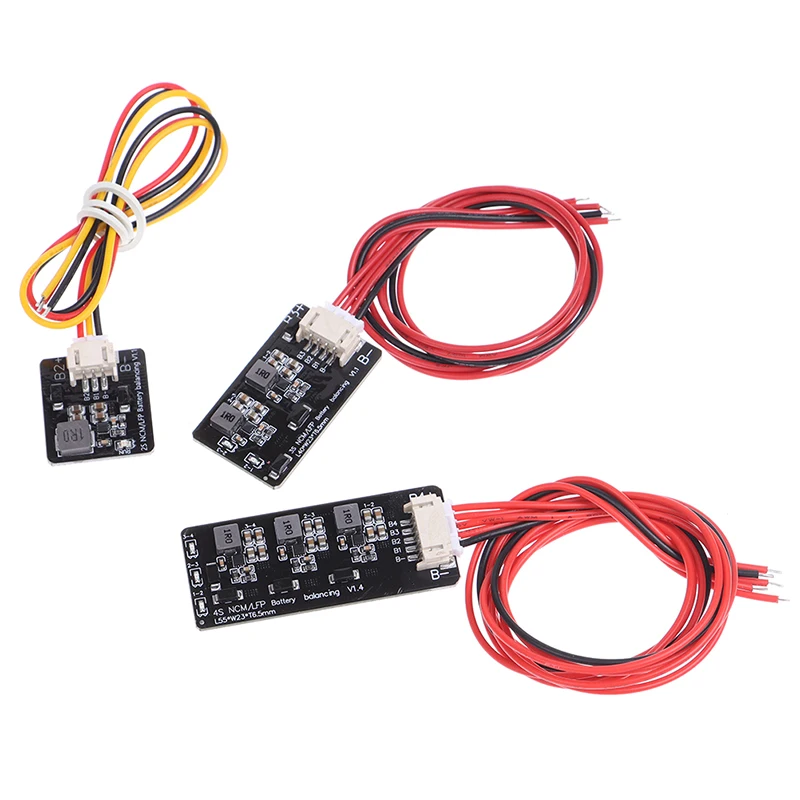

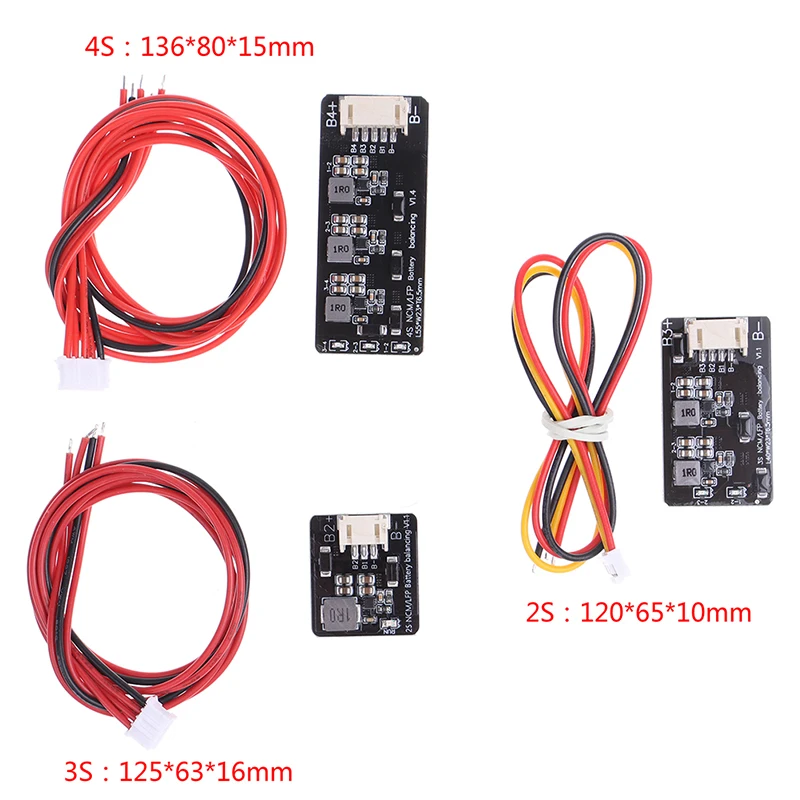

- Carte d’équilibrage active 2S 3S 4S
- Convient aux batteries Lifepo4, Lipo et Eddie ion
- Version inductive technique pour un transfert d’énergie équilibré
- Améliore l’efficacité globale d’utilisation de la batterie
Description
Précautions
Cette planche est basée sur le principe de l’égalisation adjacente et ne peut pas être utilisée comme outil de maintenance. Pour se connecter à la batterie, il doit être utilisé avec la carte de protection de la batterie au lithium. La différence de pression générée par la charge et la décharge déclenche le travail de la carte d’égalisation pour réaliser le transfert d’énergie et l’équilibre. Carte d’équilibre de transfert d’énergie inductive, équilibreur de tension de batterie de transfert d’énergie 1.2A à courant élevé, équilibrent considérablement la tension de la batterie et améliorent l’efficacité d’utilisation globale de la batterie!
Principe de fonctionnement inductif
Ce module est l’égalisation de différence de tension adjacente, la différence de tension de batterie adjacente atteint plus de 0.1V, la puce interne déclenche le travail d’égalisation, jusqu’à ce que la différence de tension de la batterie adjacente soit inférieure à 0.03V et cesse de fonctionner, lorsqu’il est utilisé sur la batterie, Il y a une différence de tension adjacente lors de la charge et de la décharge. En déclenchant le travail d’égalisation, l’erreur de tension de la batterie sera également ramenée à une valeur idéale, ce qui réduit les coûts de maintenance de la batterie.

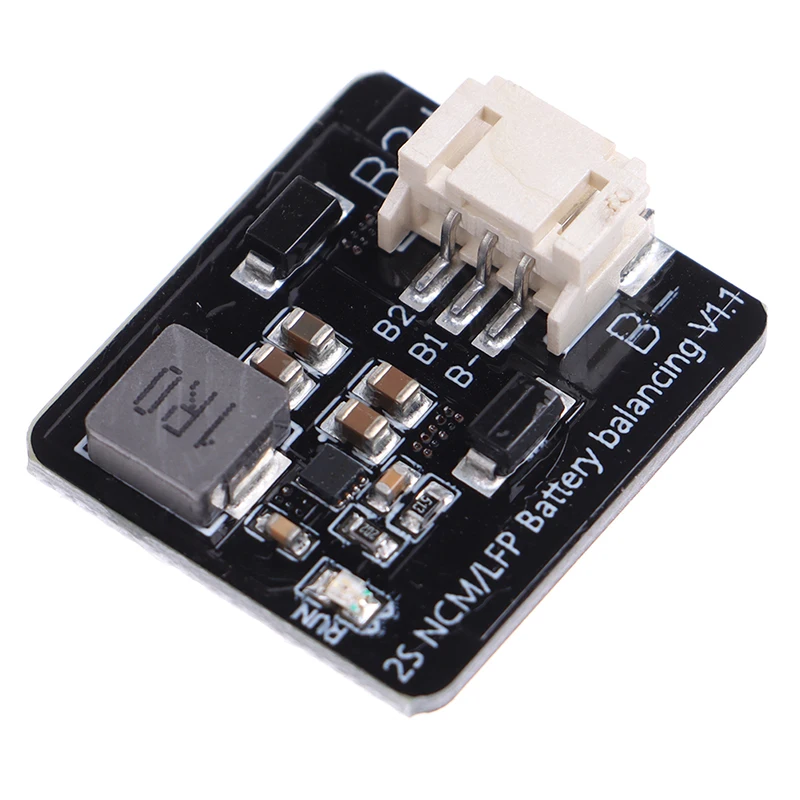

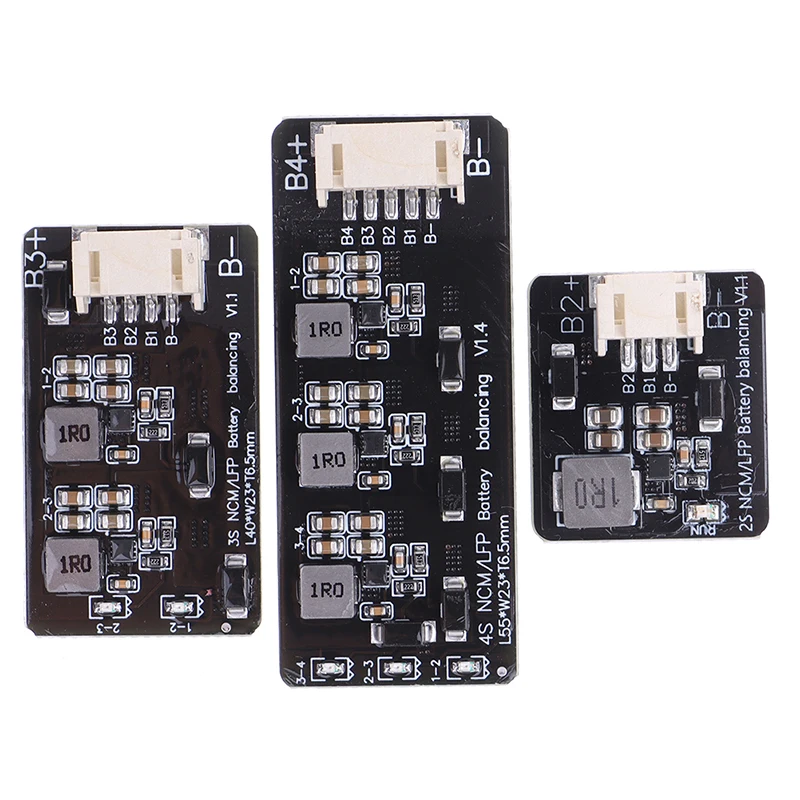

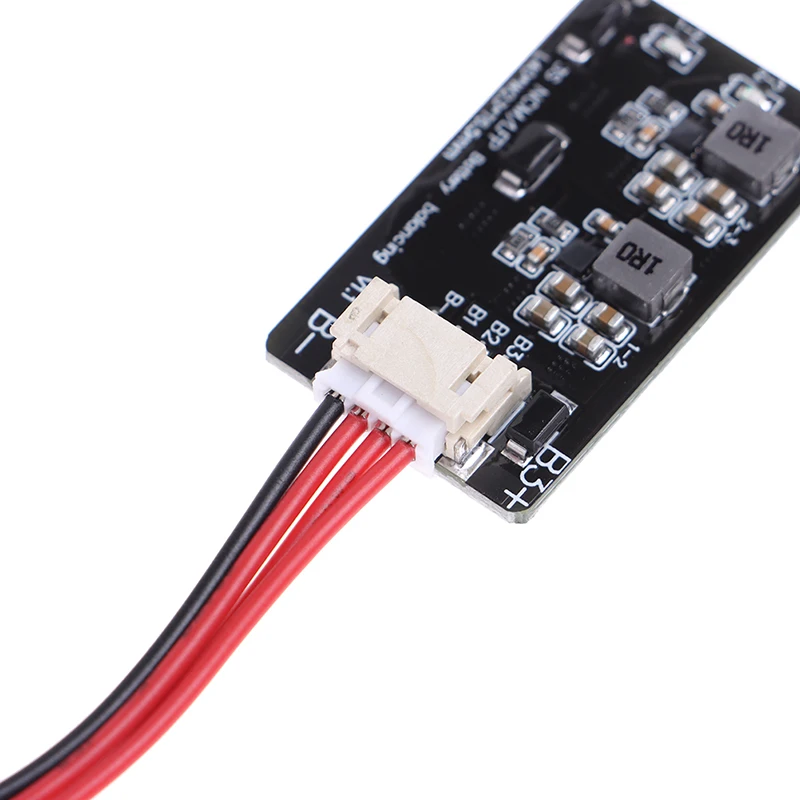

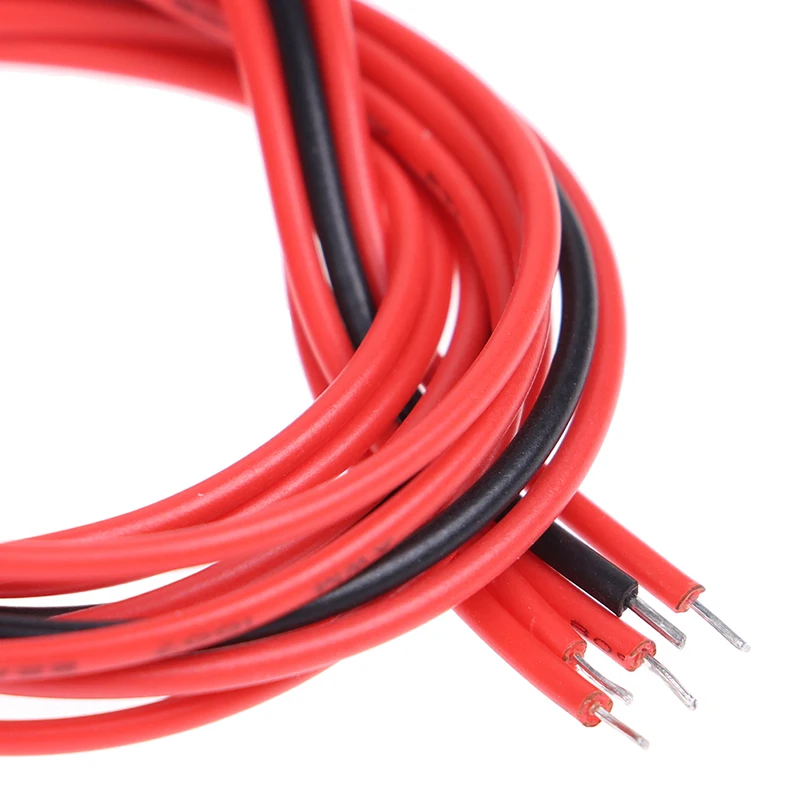

Définition du câblage
- B-: Le pôle négatif total de la batterie (le pôle négatif de la première batterie)
- B1: pôle positif de la première batterie
- B2: pôle positif de la deuxième batterie
- B3: pôle positif de la troisième batterie
- B4: Pôle positif de la quatrième batterie
- B. . . . . N + et ainsi de suite
Avis:
- Plus de prises de câble de la série 13 doivent être insérées obliquement, contactez d’abord la broche B et insérez-la obliquement vers le haut, sinon cela pourrait brûler la carte.

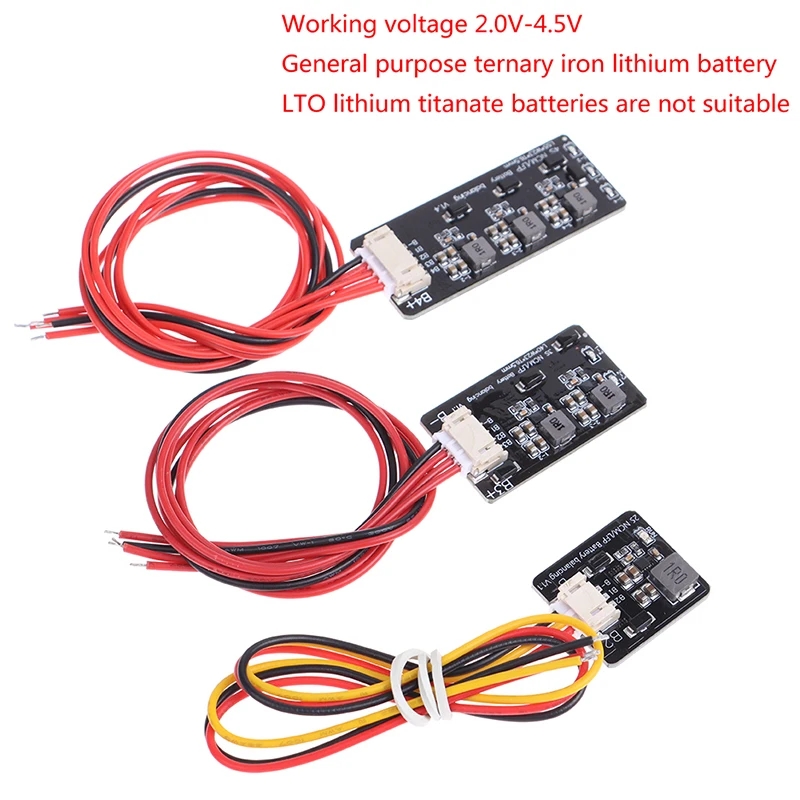

Paramètre technique
- 1. Tension de fonctionnement: 2.0V-4.5V
- 2. batterie ternaire universelle au lithium de fer
- 3. La batterie LTO n’est pas applicable! ! !
Instructions d’équilibrage
- 1. Lorsque le voyant d’égalisation est allumé, le travail d’égalisation est activé
- 2. Le voyant d’égalisation est éteint et le circuit d’égalisation est en veille
- 3. Le voyant d’égalisation clignote, indiquant que la chaîne est tombée ou que le circuit est défectueux.
Courant d’équilibrage
- 1. La différence de tension adjacente est supérieure à 0.1V (le courant est d’environ 0.5-0,7A)
- 2. La différence de tension adjacente est supérieure à 0.2V (le courant d’équilibrage maximal est de 1,2 A)
- 3. Plus la différence de tension est faible, plus le courant d’égalisation est faible.
