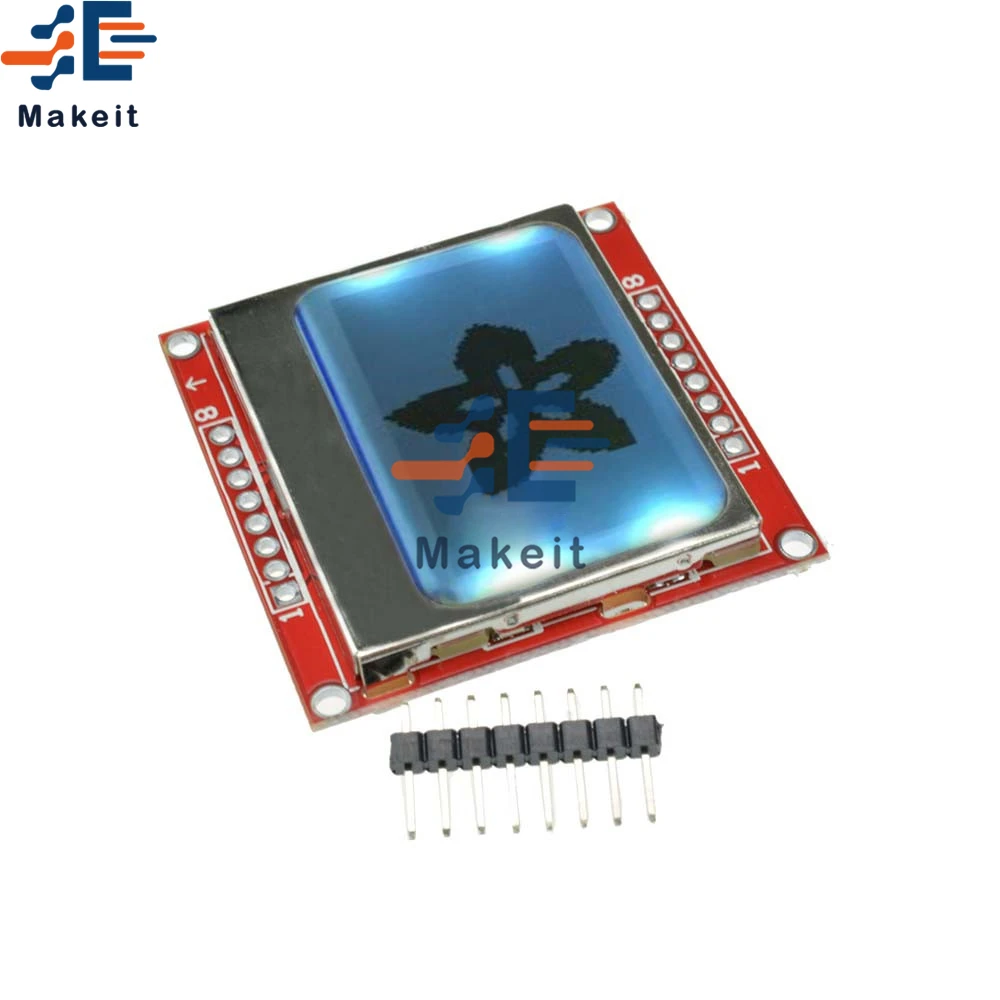

Module d’écran LCD rétro-éclairage blanc 84*84 84×84 pour Nokia 5100 carte de contrôle
d’écran pour Modules d’affichage Arduino

Remarque:

• « LIGHT » lié à GND, le rétroéclairage à éclairer.
• Besoin de compresser l’écran et le PCB plus serré, pourrait
  se détacher après la livraison.
• Utilisez un contrôleur 3.3V, sinon l’affichage pourrait être
  assez vague.

Module LCD5110:

• Tension d’alimentation: 2.7V-3.3V,5V est OK, mais une partie
  de l’écran devient noire lors du test
• Niveau d’interface de données: 2.7-5V
• Tension d’alimentation de rétroéclairage: 3.3V le plus
  élevé
• Taille du module: 43.6mm x 43.1mm (largeur X hauteur)
• Diamètre d’installation: 2mm
• Rétroéclairage: Blanc

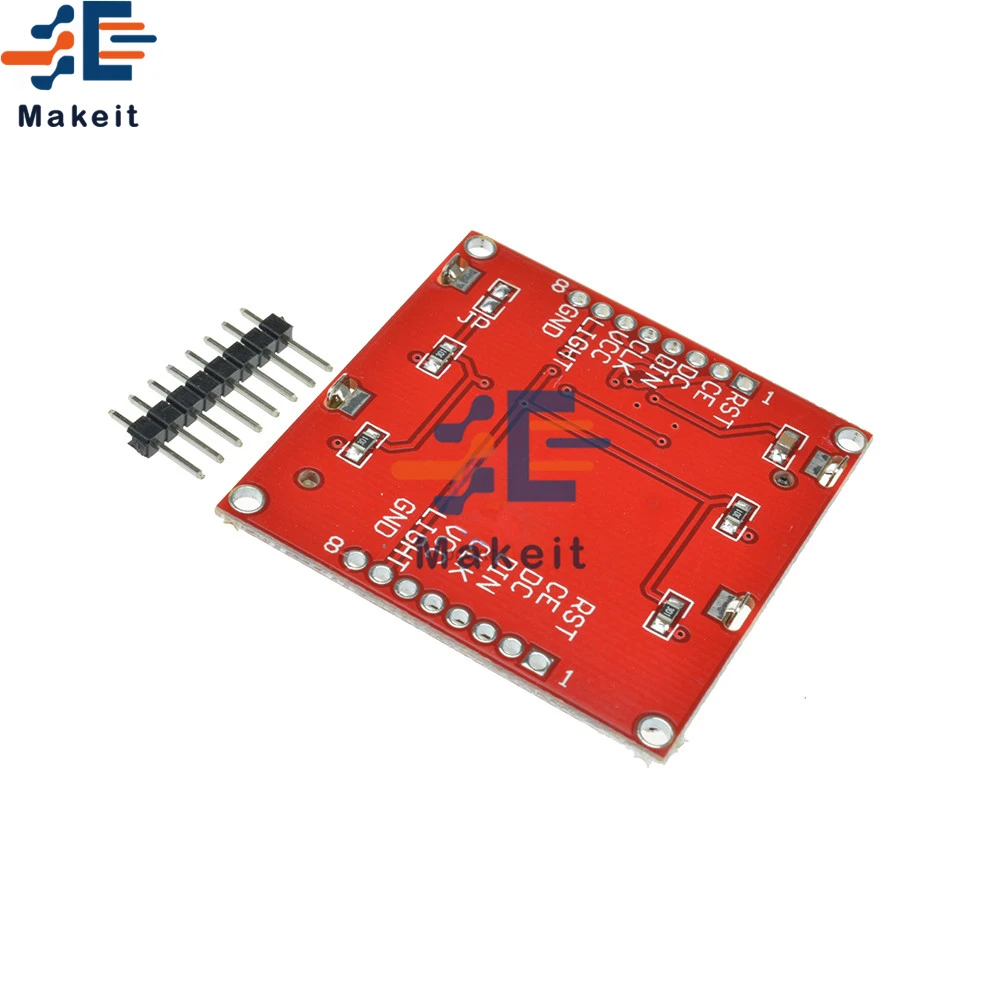

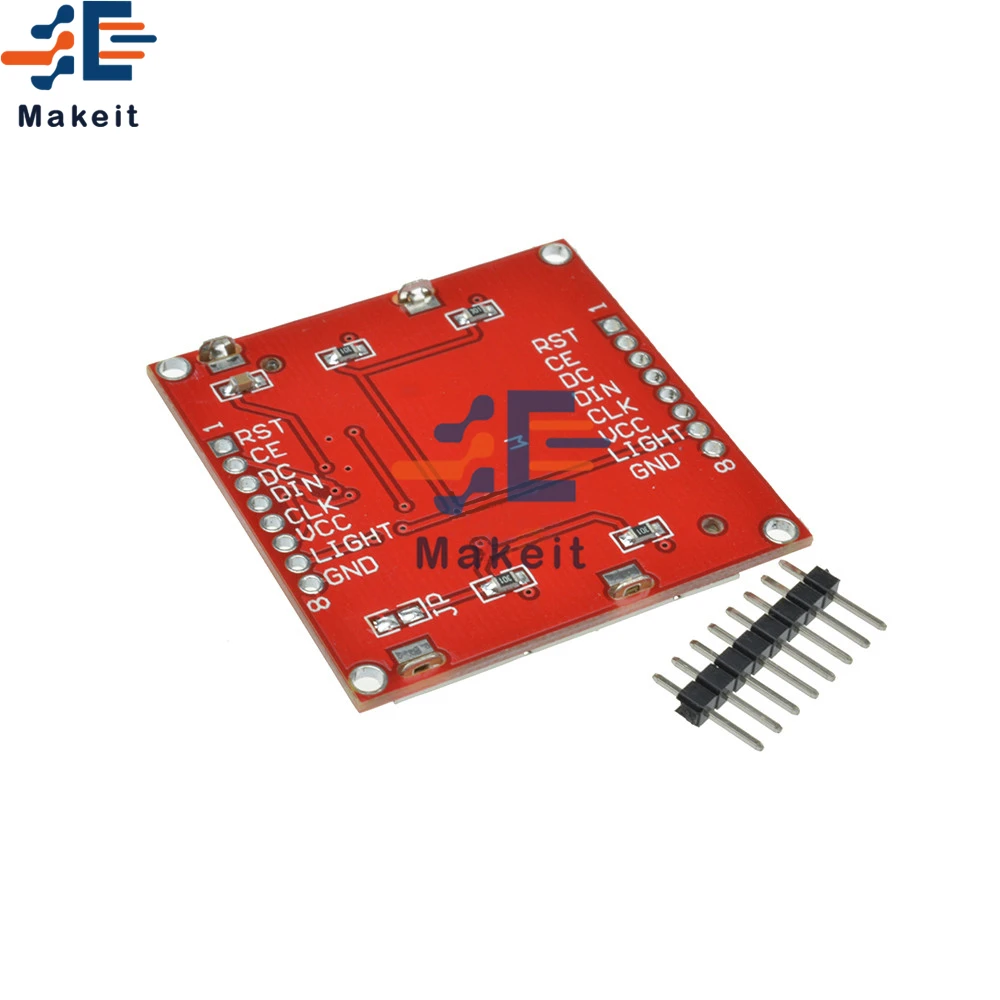

• 1 RST ——— réinitialisation
• 2 CE ————- sélection de puces
• 3 DC ———– choix de données/commandes
• 4 DIN ———– ligne de données série
• 5 CLK ————- vitesse d’horloge série
• 6 3.3V ———— VCC
• 7 LIGHT ——— borne de contrôle du
  rétroéclairage
• 8 GND ———— puissance négative

Caractéristiques:

• Écran LCD matriciel 84×84 points, peut afficher 4 lignes
  de caractères
• Utilisez l’interface série pour communiquer avec le processeur
  maître, le nombre de lignes de signal d’interface est considérablement réduit, seulement 8 lignes de
  signal, y compris l’alimentation et la GND. Prise en charge de différents types de MCU, tels que le
  SPI, le mode série MCS51 0 d’AVR. Taux de transfert jusqu’à 4Mbps, peut écrire à pleine vitesse des
  données d’affichage sans temps d’attente.

Peut utiliser la colle conductrice pour connecter le module à la
carte imprimée, sans câble de connexion. Les crochets métalliques sur le module peuvent fixer le module
sur la carte imprimée, ce qui est très facile à installer et à remplacer.

La puce du contrôleur/pilote LCD a été liée à la puce LCD, le
volume de l
