Points Clés
- Tension d’alimentation: 3 – 4.5V
- PCB taille: 88*25mm
- PCB épaisseur: 1.0mm

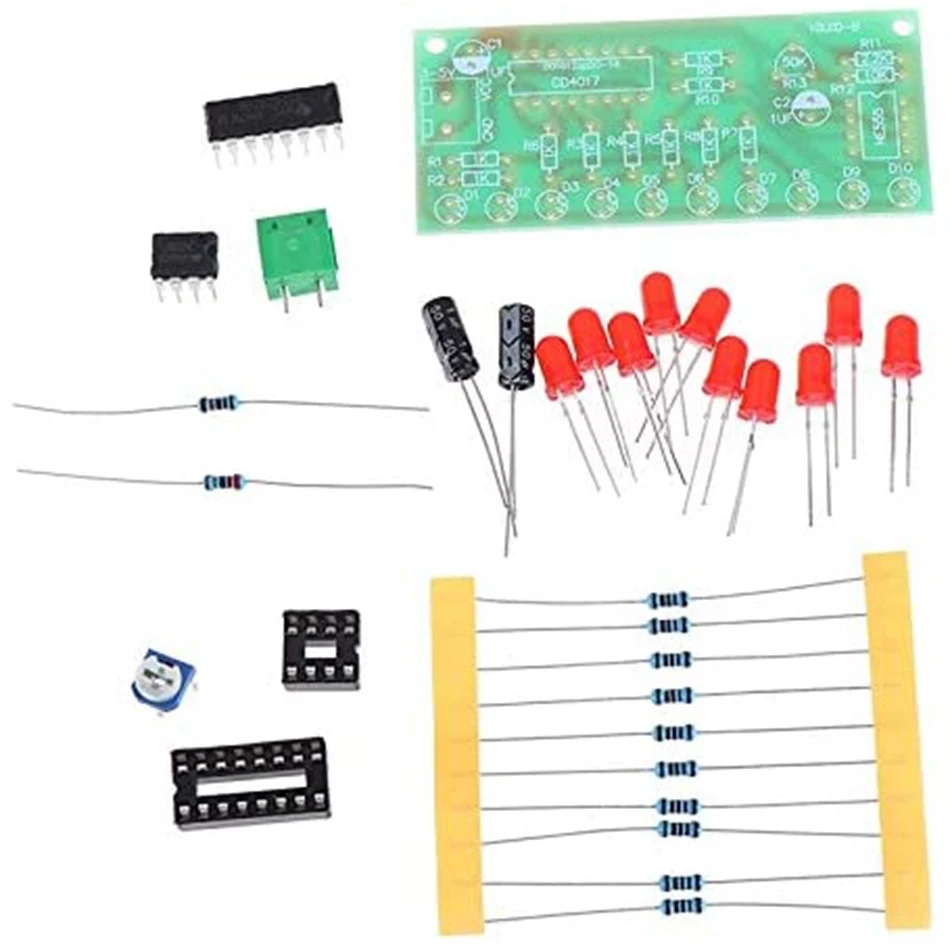

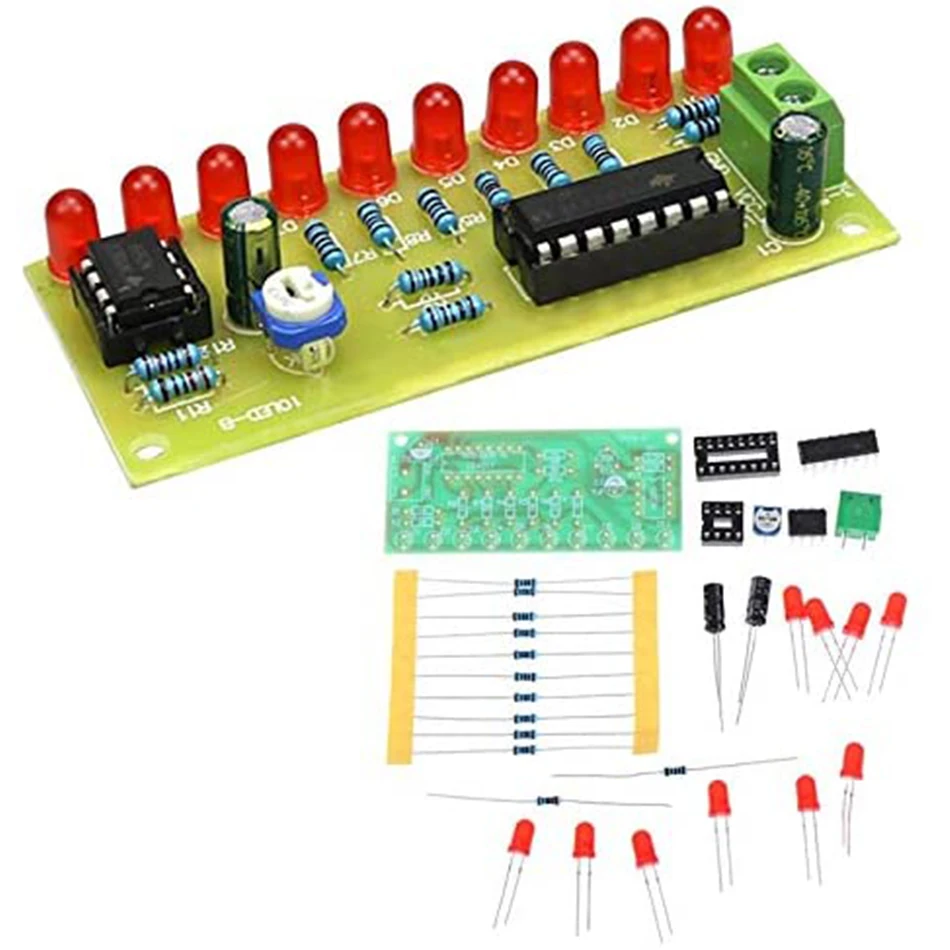

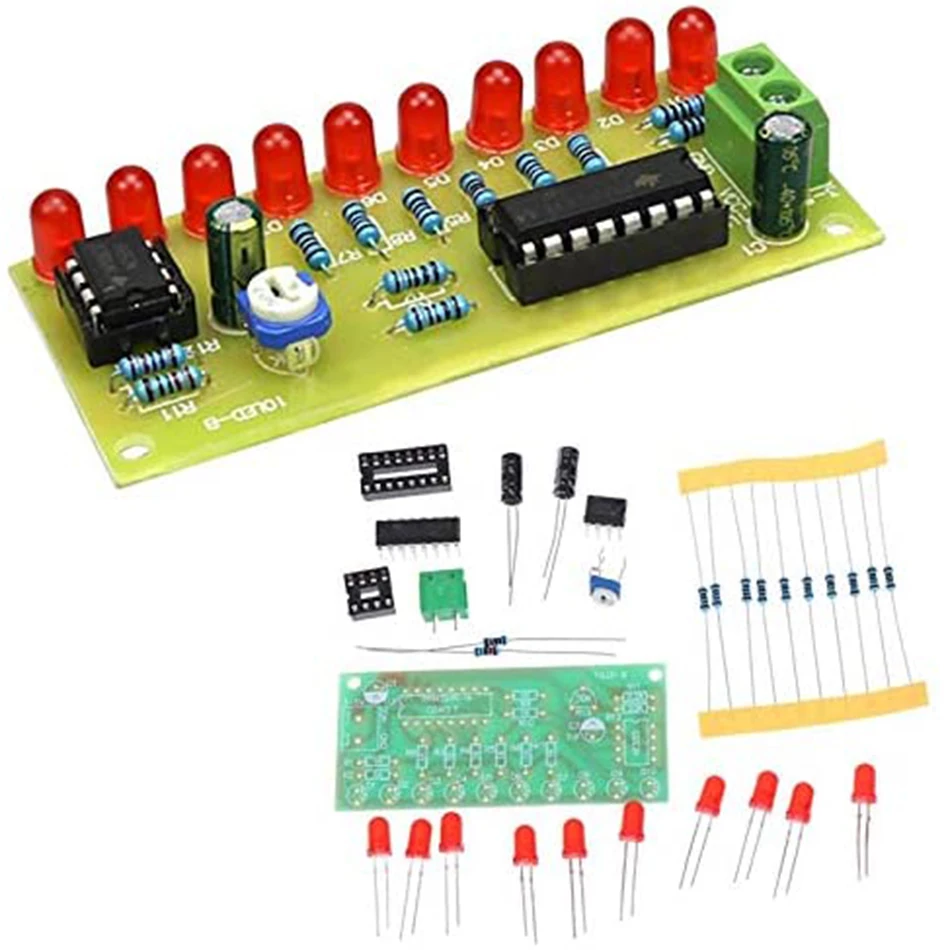

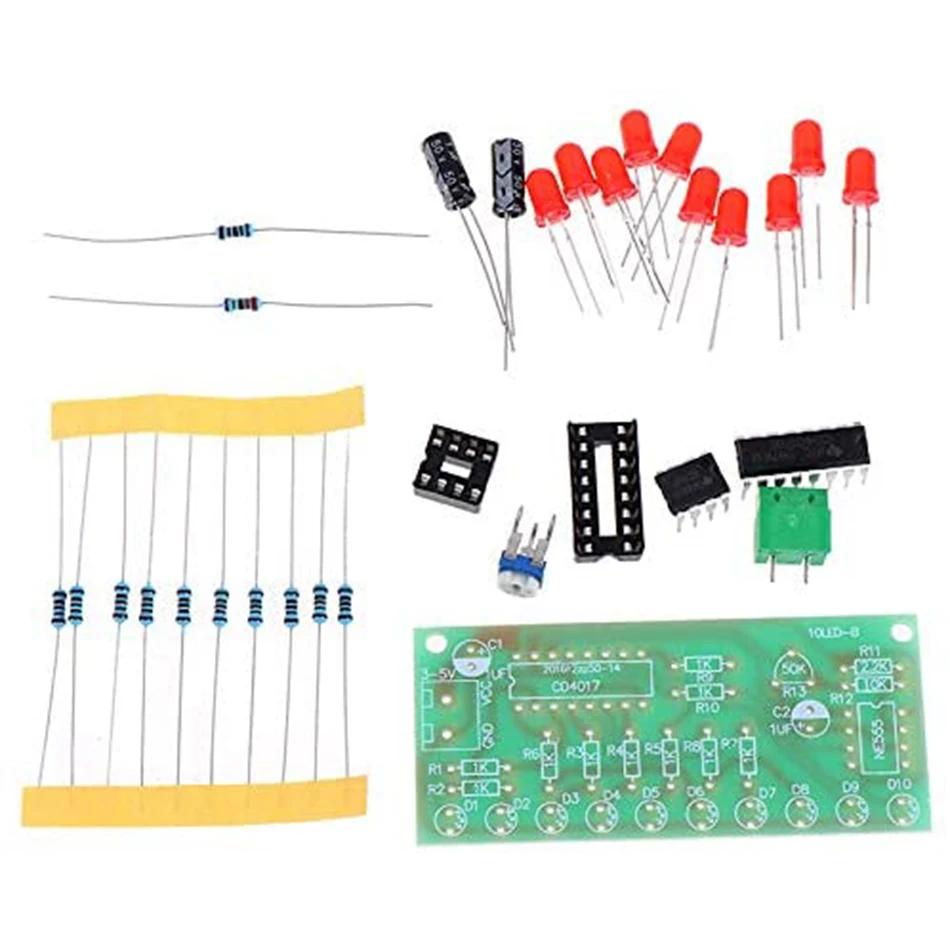

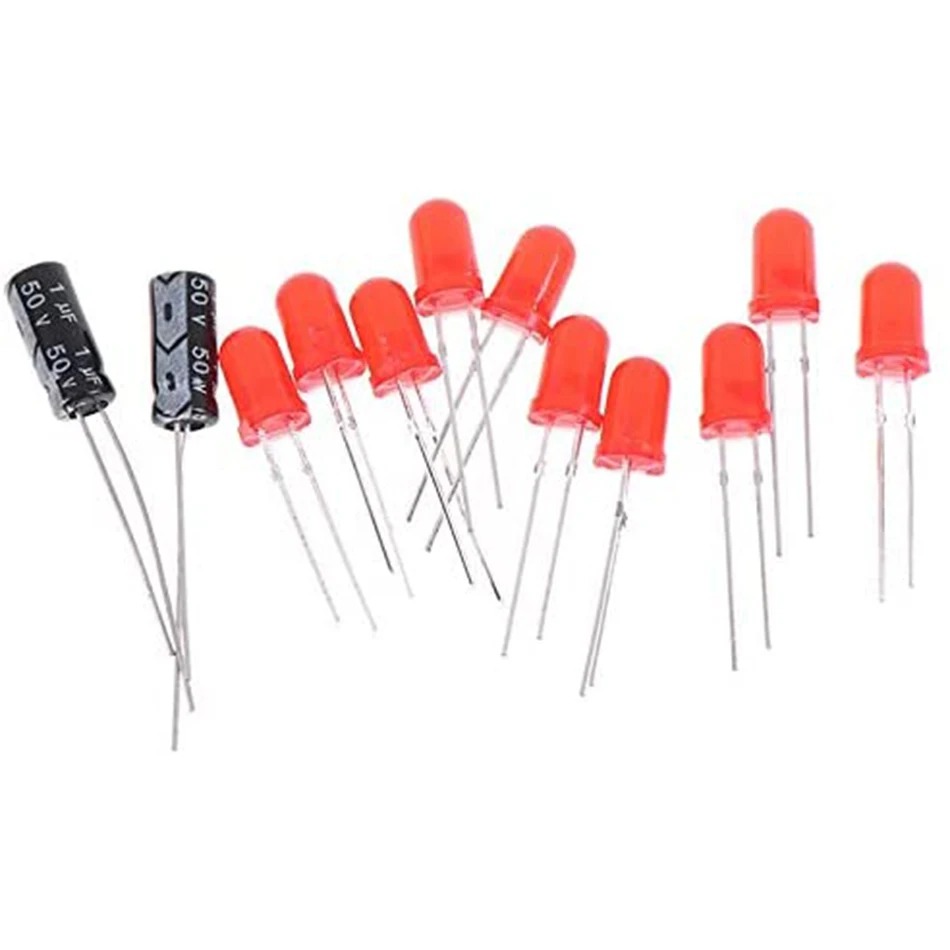

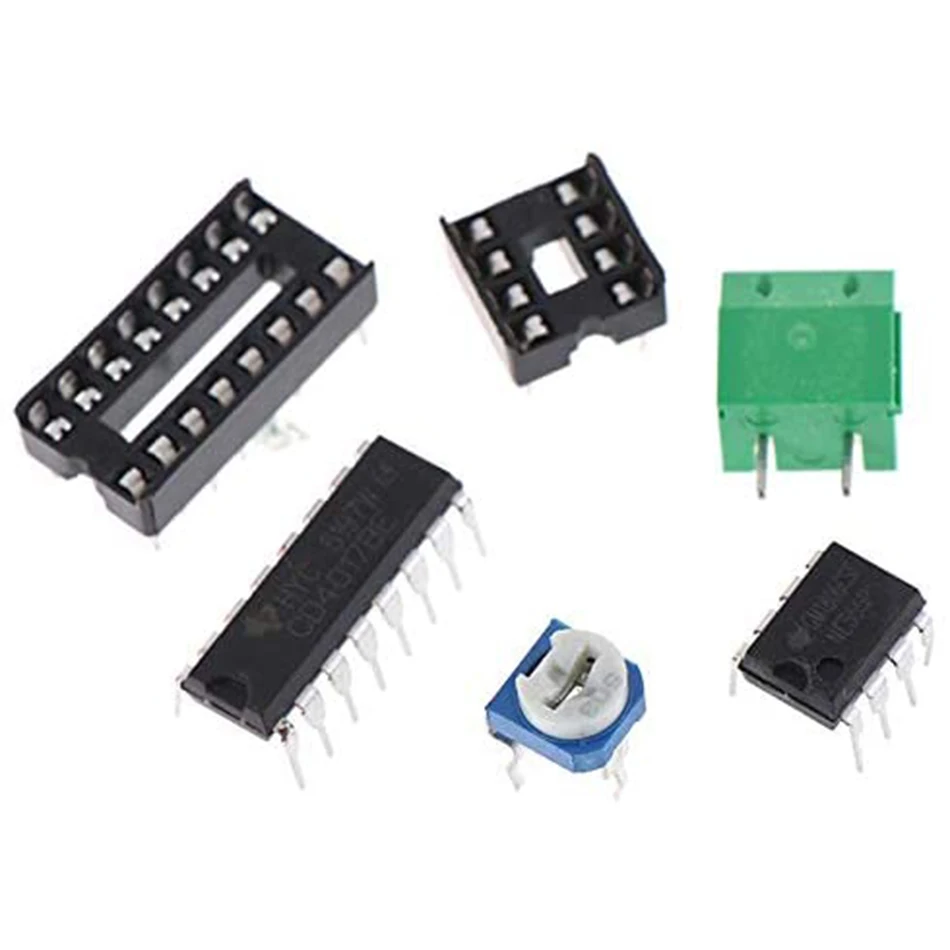

- Le kit comprend le circuit de génération d’horloge et le circuit de compteur décimal
- L’oscillateur est contrôlé par le régulateur VR1
- Les LED s’allument de manière séquentielle, créant un effet de lumière d’écoulement
- VR1 permet d’ajuster le débit des lumières LED
Description du Produit
Tension d’alimentation: 3 – 4 .5 V
PCB taille: 88*25mm
PCB épaisseur: 1.0mm
Circuit:
Le kit principalement par le circuit de génération d’horloge et le circuit de compteur décimal constituent
Par le multivibrateur auto-excité NE555 à travers R2, R1, VR1 pour charger le condensateur C2, lorsque C2 commence juste à se charger, la broche 2 de U1 est faible, donc l’extrémité de sortie du pied 3 était haute puissance par R2, R1, VR1 C2 charges à 2/3 de la tension d’alimentation, Le niveau de sortie de 3 pieds de haut en bas, le tube de décharge interne U1 est allumé, le condensateur C2 via la décharge VR1, R1, U1 pin 7, moins de 1/3 de la tension d’alimentation jusqu’à la tension aux bornes de C2, niveau U1 de 3 pieds du bas au haut niveau. C1 charge à nouveau, de sorte que le cycle formé oscillation. Le temps de charge est de: 0.695 (R2 + R1 + VR1) C2 temps de décharge: 0.695 (VR1 + R1) C2, le régulateur VR1 peut être contrôlé fréquence de sortie de l’oscillateur, signal d’oscillation d’horloge U1 constamment appliqué à l’U2 à la broche 14, la borne de sortie 10 de U2 est connectée à une LED, Lorsque U2 10 borne de sortie pour produire un niveau élevé dans le signal d’horloge sous l’action de rotation, D1 – D10 sont allumés de manière séquentielle, formant ainsi un effet de lumière d’écoulement.
Ajustez VR1 pour ajuster le débit des lumières LED.
Ce Que Pensent les Clients du Produit
Aucun avis client disponible pour le moment.
Avantages :
- Facilité d’utilisation
- Effet de lumière d’écoulement créatif
- Options de réglage de la fréquence
Limitations :
- Pas d’avis client disponibles pour confirmer les performances
Avis Personnel
Le kit d’apprentissage d’entraînement NE555 + CD4017 offre une solution pratique pour la génération d’horloge et la création d’effets lumineux avec des LED clignotantes. Sa taille compacte et son circuit bien conçu en font un choix idéal pour les passionnés d’Arduino et de l’électronique en général. Avec la possibilité de régler la fréquence des LED, il offre une flexibilité supplémentaire pour la création d’effets personnalisés. Bien que les performances du produit semblent prometteuses, il est dommage qu’il n’y ait pas d’avis client disponibles pour confirmer ses capacités. Dans l’ensemble, le NE555 + CD4017 est un produit qui mérite d’être exploré par les amateurs de projets électroniques.
FAQ
Quelle est la tension d’alimentation requise pour le kit d’apprentissage d’entraînement NE555 + CD4017 ?
Le kit fonctionne avec une tension d’alimentation de 3 à 4,5V.
Est-il possible de régler la fréquence des LED clignotantes ?
Oui, le régulateur VR1 permet de ajuster le débit des lumières LED.
