Module convertisseur de niveau TTL à RS485 – Test et Avis

.
.






Test et Avis sur le Module TTL à RS485 MAX3485 MAX13487

Points Clés

CaractéristiquesDescription
Puces industrielles importéesTransmissions à ultra-distance jusqu’à des milliers de mètres
Protection ESD avec 15KV positif et négatifProtège contre les décharges électrostatiques
Pilote de taux de swing limitéRéduit les EMI et la réflexion du signal
Supporte la communication multi-machineJusqu’à 128 appareils sur le bus
Température de fonctionnement industrielleDe -40 ℃ à + 85 ℃
Module échangeable à chaudAucun phénomène de signal de plug-in lors de l’échange
Alimentation avec condensateurs patch-sur-aluminiumFiltrage haute et basse fréquence
Performance de protection contre les surtensionsDouble diode de suppression transitoire
Conception avec résistance électronique de terminaisonAméliore l’intégrité du signal de 485
Facile à déboguer et à fixer le câblageAvec bornes et trous de plomb de soudage
Bonne qualité du signalConnectivité des signaux RS485 et TTL
Grande surface en cuivre pour éviter les interférencesÉtalage du cuivre sur toute la surface
Trous de soudure de carte de fil-wrap avec espacement de 2.54Convenables pour le développement secondaire
Trous de vis M3 pour une installation facile et fiablePratiques et couramment utilisés
Support de terminaison de 120 ΩProtection de la résistance électronique de terminaison
Visualisation de l’état d’envoi et de réceptionAvec voyants lumineux RXD et TXD
Conception pratique pour les testsGoupille d’angle sortie
Compatibilité avec les signaux 3.3V et 5VSupporte différents contrôles de signalisation

Description du produit

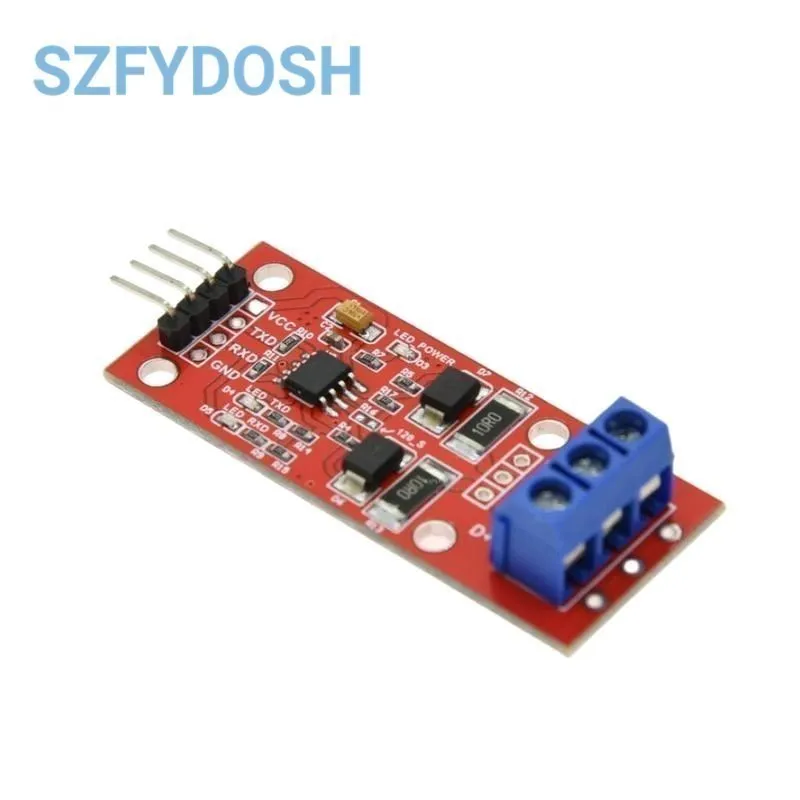

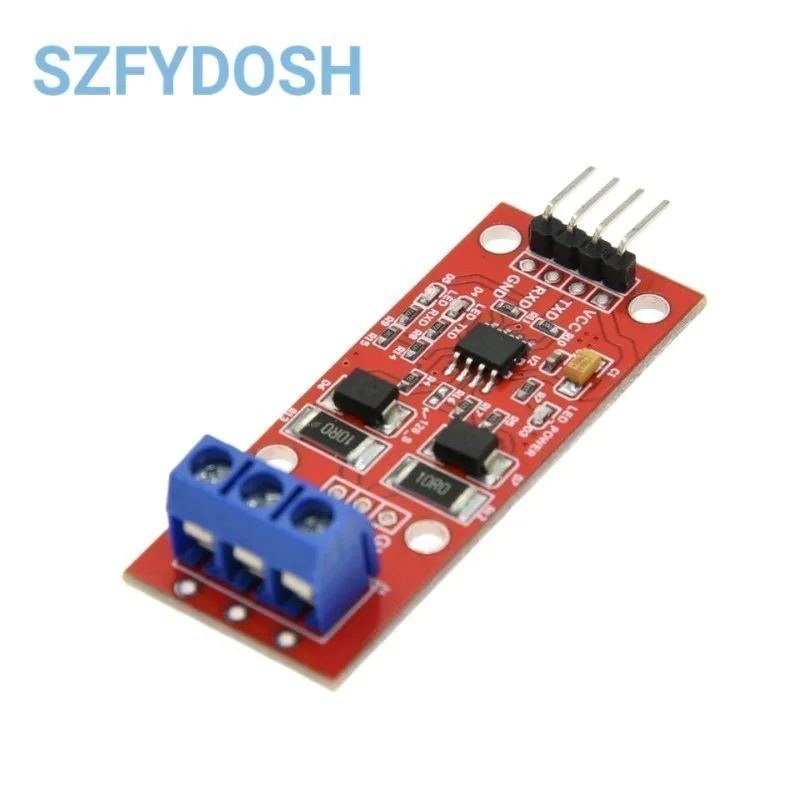

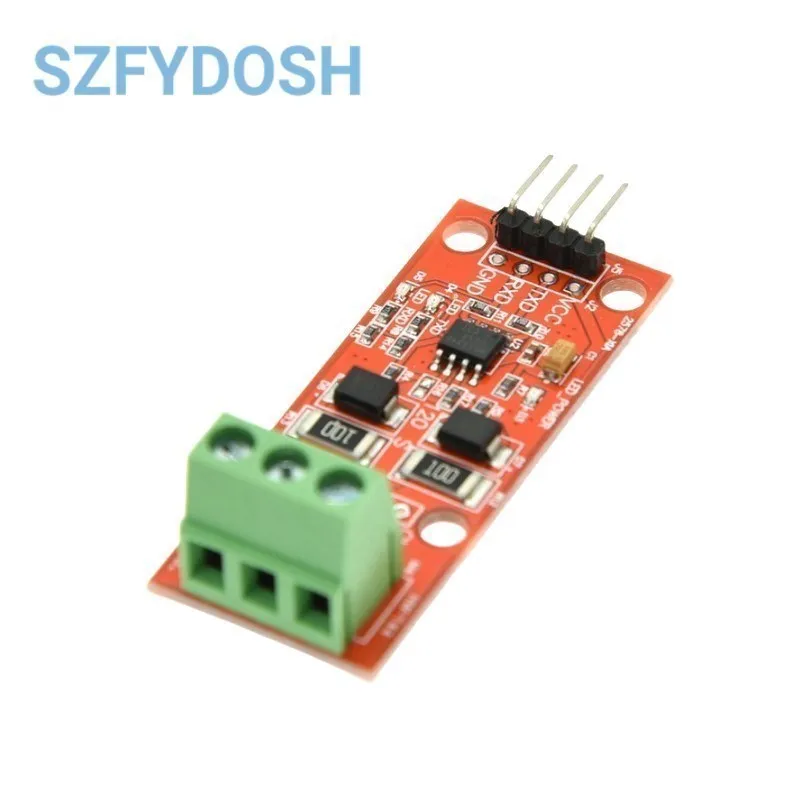

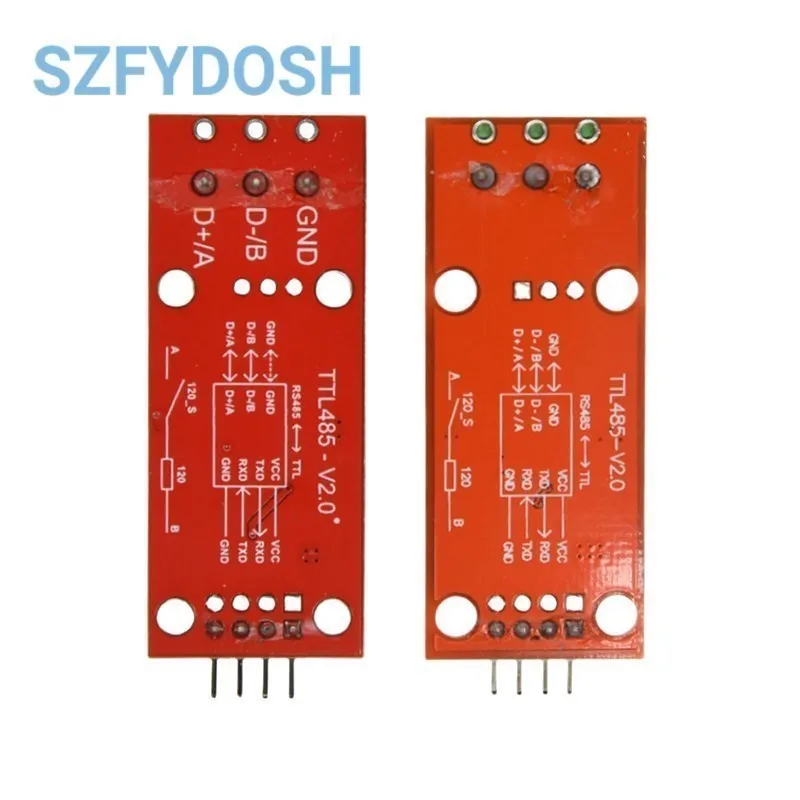

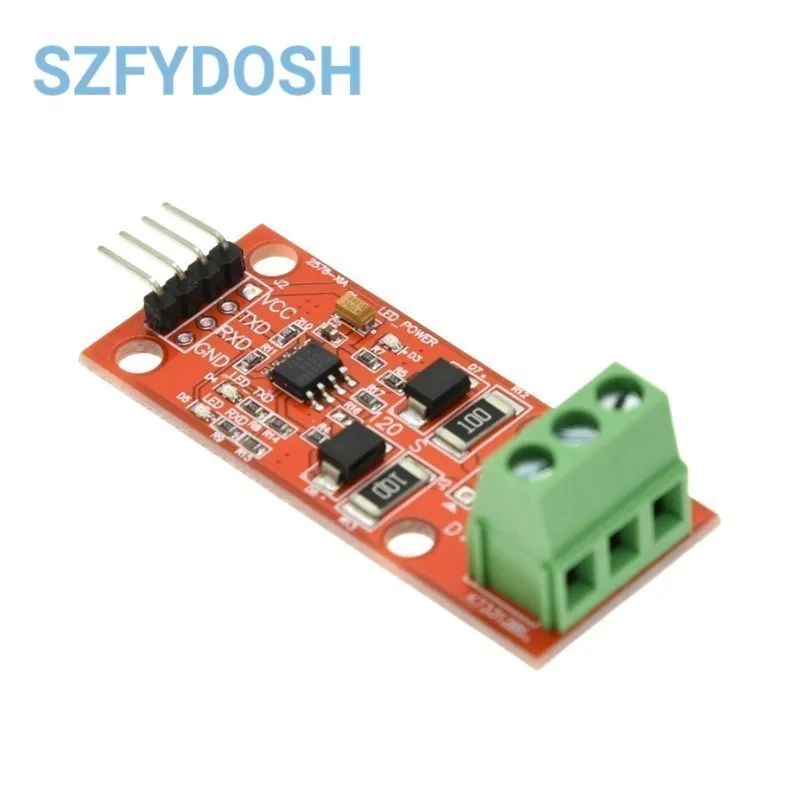

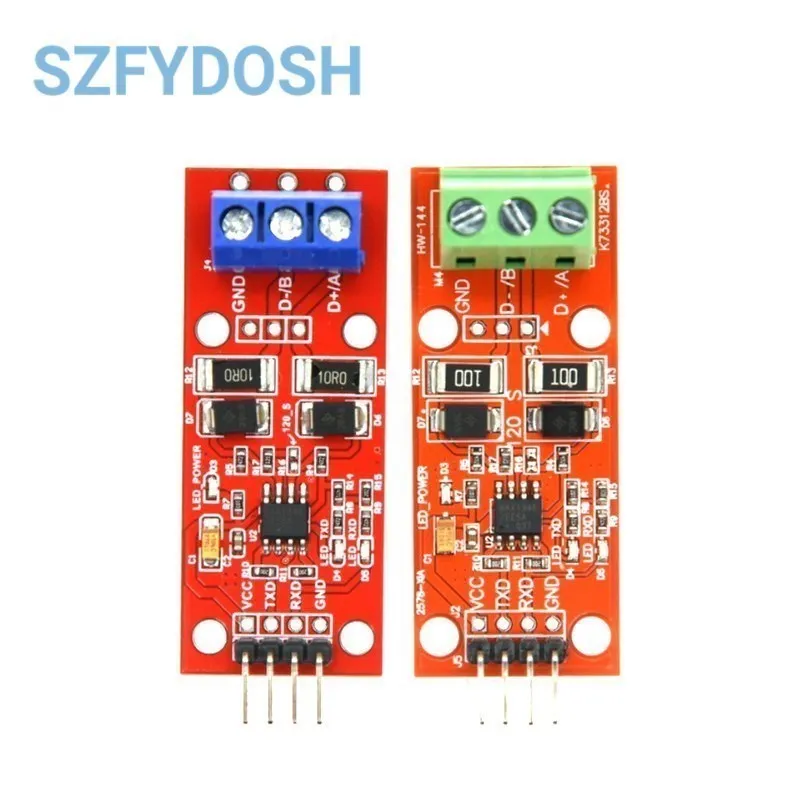

Le module TTL à RS485 MAX3485 MAX13487 est un convertisseur de niveau de signal permettant l’interconversion entre les signaux TTL et RS485. Il est largement utilisé dans les systèmes de contrôle automatique pour la direction du flux.

Caractéristiques du module :

  • Toutes les puces sont des puces industrielles importées de marque neuve et originale.
  • Transmission à ultra-distance pouvant atteindre jusqu’à des milliers de mètres.
  • Protection ESD avec 15KV positif et négatif.
  • Réduction des EMI et de la réflexion du signal grâce à un pilote de taux de swing limité.
  • Supporte la communication multi-machine avec jusqu’à 128 appareils sur le bus.
  • Température de fonctionnement industrielle de -40 ℃ à + 85 ℃.
  • Module échangeable à chaud sans signal de plug-in.
  • Alimentation avec condensateurs patch-sur-aluminium pour un filtrage haute et basse fréquence.
  • Excellente performance de protection contre les surtensions avec double diode de suppression transitoire.
  • Résistance électronique de terminaison pour améliorer l’intégrité du signal de 485.
  • Bornes et trous de plomb de soudage pour un débogage et une fixation faciles.
  • Connectivité des signaux RS485 et TTL pour une bonne qualité du signal.
  • Étalage du cuivre sur une grande surface pour éviter les interférences de signal.
  • Trous de soudure de carte de fil-wrap avec l’espacement de 2.54 pour le développement secondaire.
  • Trous de vis M3 couramment utilisés pour une installation facile et fiable.
  • Avec une résistance électronique de terminaison de 120 Ω.
  • Voyants lumineux RXD et TXD pour une vue panoramique de l’état d’envoi et de réception.
  • Goupille d’angle sortie pour des tests pratiques.
  • Compatibilité avec les signaux de 3.3V et 5V pour une intégration facile.

Que pensent les clients du produit ?

Aucun avis n’est disponible pour le moment.

Notre avis :

  • Avantages : Ce module offre une protection ESD élevée, une bonne qualité de signal et une compatibilité avec différents systèmes.
  • Limitations : Aucune limitation majeure n’a été signalée pour le moment.

FAQ

Q: Quelle est la taille de ce module ?

R: Les dimensions exactes du module sont indiquées sur les images fournies.

Q: Quelle est la tension d’alimentation requise pour ce module ?

R: Ce module peut fonctionner avec une tension d’alimentation de 3.3V ou 5V.
