Points Clés
| Technologie | Fonctionnalités |
|---|---|
| Panneau de commande de microcontrôleur de tube numérique | Affichage LED matricielle |
| Prévention 7219 | 8×8 points |

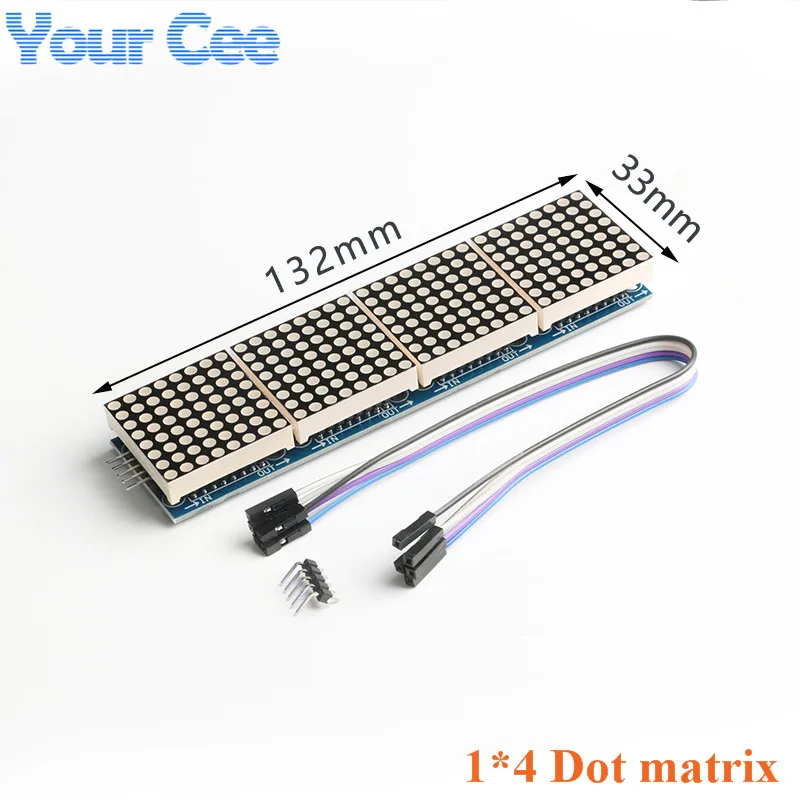

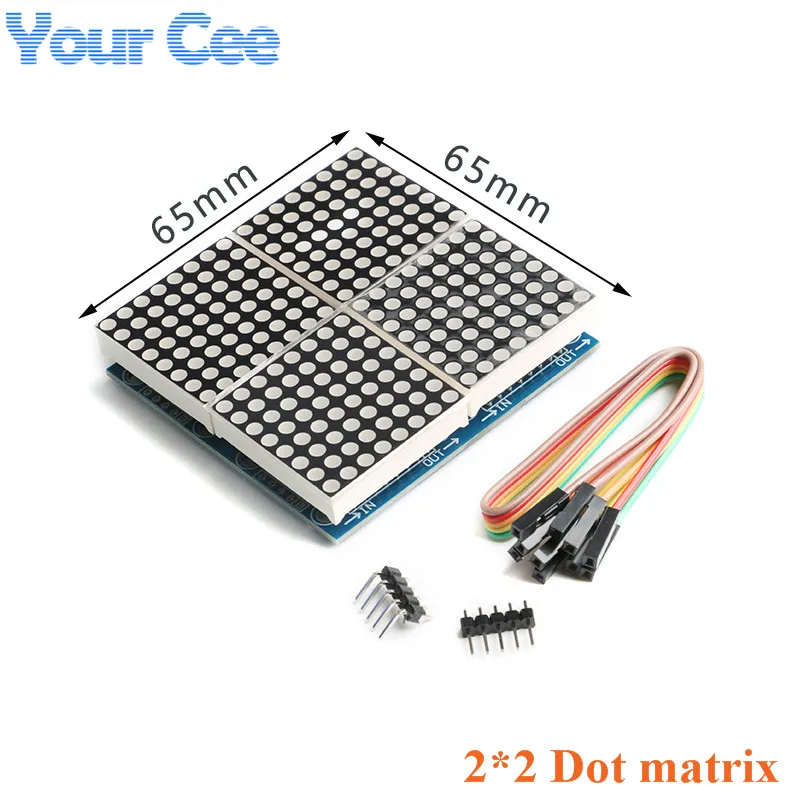

| 8 en 1 | 4/2 en 1 |

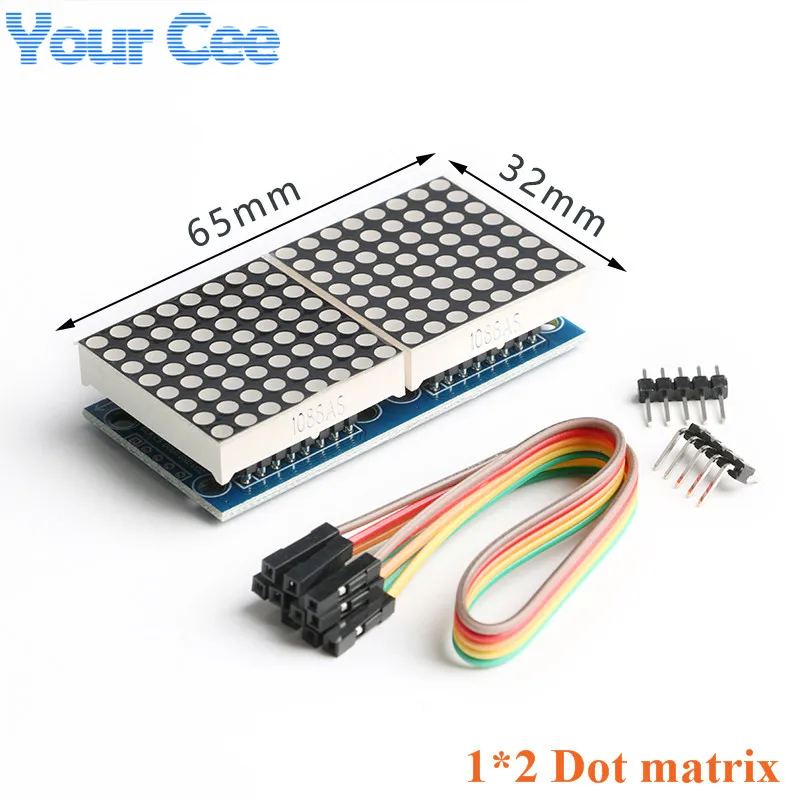

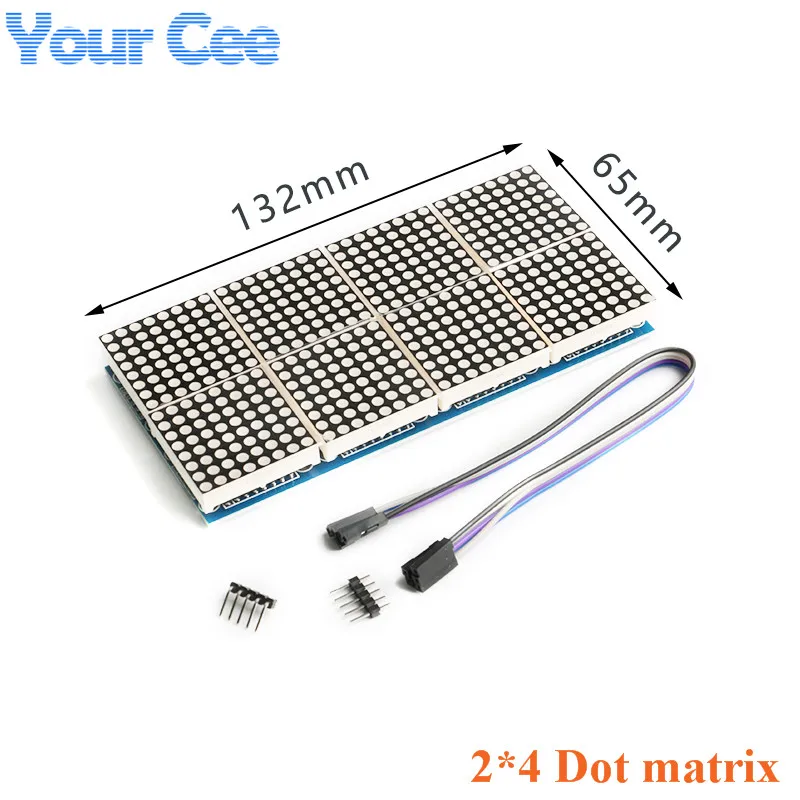

| 1×2 | 2×4 |
| Compatibilité | Compatible avec Ardu37 |
| Kit de bricolage | Facile à assembler |
Détails du produit
Le MAX7219
Le MAX7219 est un pilote d’affichage cathodique commun d’entrée/sortie série intégré. Il est relié à un microprocesseur et à un affichage à LED Numérique à 8 chiffres de 7 segments. Il peut également être relié à un affichage de diagramme à barres ou à 64 LED indépendantes. Il comprend un encodeur BCD de type B sur puce, une boucle de balayage multicanal, un pilote de mot de segment et une RAM statique 8*8 pour stocker chaque donnée. Seulement un registre externe est utilisé pour régler le courant de segment de chaque LED. Une interface série pratique à quatre fils peut être connectée à tous les microprocesseurs polyvalents. Chaque donnée peut être adressée sans mettre à jour tous les affichages pendant la mise à jour. MAX721 9 permet également aux utilisateurs de choisir d’encoder ou non chaque donnée.
L’ensemble du dispositif comprend un mode d’arrêt basse puissance 150uA, un contrôle de luminosité analogique et numérique, un registre de limite de balayage qui permet aux utilisateurs d’afficher 1-8 bits de données, et un mode de détection qui permet à toutes les LED d’émettre de la lumière.
Seulement 3 ports IO sont nécessaires pour piloter 1 matrice de points! Aucun clignotement lors de l’affichage matriciel! Soutenez la cascade!
Paramètres du produit

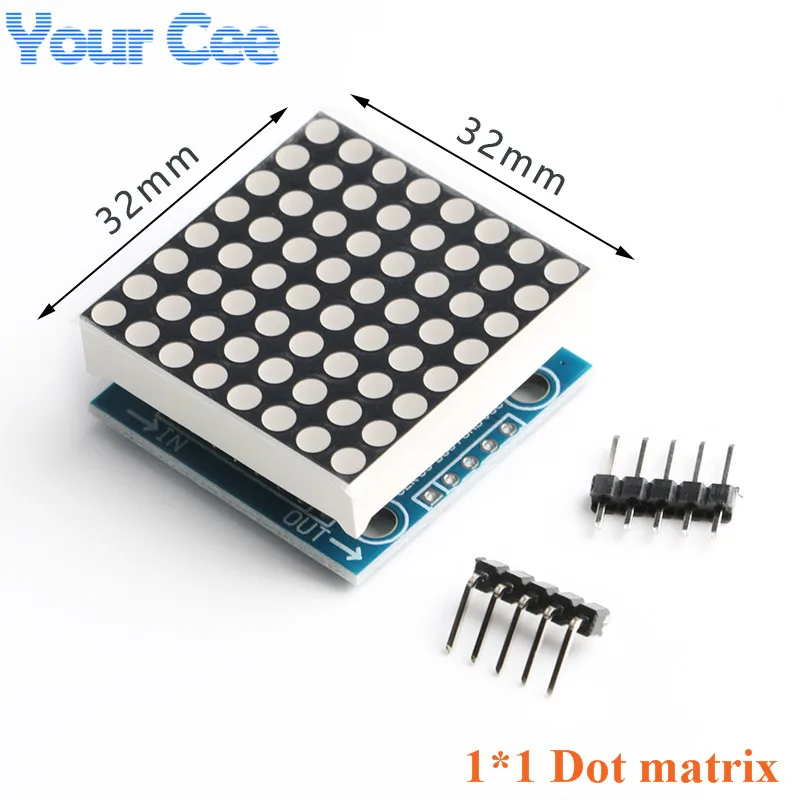

- Un seul module peut piloter une matrice de points négative commune de 8×8
- Tension de fonctionnement du module: 5 V
- Taille du module: 13cm x 6.4cm x 1.3cm
- Avec 32 trous de vis de fixation, diamètre du trou 3mm
- Module avec interface d’entrée et de sortie, prise en charge de plusieurs modules en cascade
Instructions de câblage
1. Le côté gauche du module est le port d’entrée, et le côté droit est le port de sortie.
2. Lors du contrôle d’un seul module, il suffit de connecter le port d’entrée au CPU.
3. Lorsque plusieurs modules sont en cascade, la borne d’entrée du premier module est connectée à la CPU, la borne de sortie est connectée à la borne d’entrée du deuxième module, la borne de sortie du second module est connectée à la borne d’entrée du troisième module, et ainsi de suite.
Manuel d’instructions
Prenons l’exemple du microcontrôleur 51:
- VCC – 5V
- GND – GND
- DIN – P2.2
- CS – P2.1
- CLK – P2.0
Avis des clients
Aucun avis client disponible pour le moment.
Nous pensons que ce produit offre plusieurs avantages, notamment sa facilité d’assemblage grâce à son kit de bricolage. Cependant, il est important de noter que ce produit ne dispose pas d’avis clients pour le moment, ce qui peut être un inconvénient pour les potentiels acheteurs qui recherchent des retours d’expérience.
Mon avis
D’après la description du produit, le Panneau de commande de microcontrôleur de tube numérique MAX7219 semble être un choix intéressant pour les amateurs de bricolage. Son utilisation de la technologie d’affichage LED matricielle offre une excellente visibilité et ses multiples fonctionnalités permettent de réaliser différents types d’affichages.
Cependant, l’absence d’avis clients peut être un point faible, car il est toujours préférable d’avoir des retours d’autres utilisateurs avant de faire un achat. Il serait également utile d’avoir plus de détails sur la compatibilité avec d’autres microcontrôleurs, en dehors de Ardu37.
FAQ
Q: Quelle est la tension de fonctionnement du module ?
R: La tension de fonctionnement du module est de 5V.
Q: Combien de modules peut-on cascade ?
R: Le module prend en charge la cascade de plusieurs modules.
