Points Clés
- Carte de protection pour ArdiLOT
- Citations à 2 canaux
- Technologie d’isolation optocoupleur
- Levier haut et bas

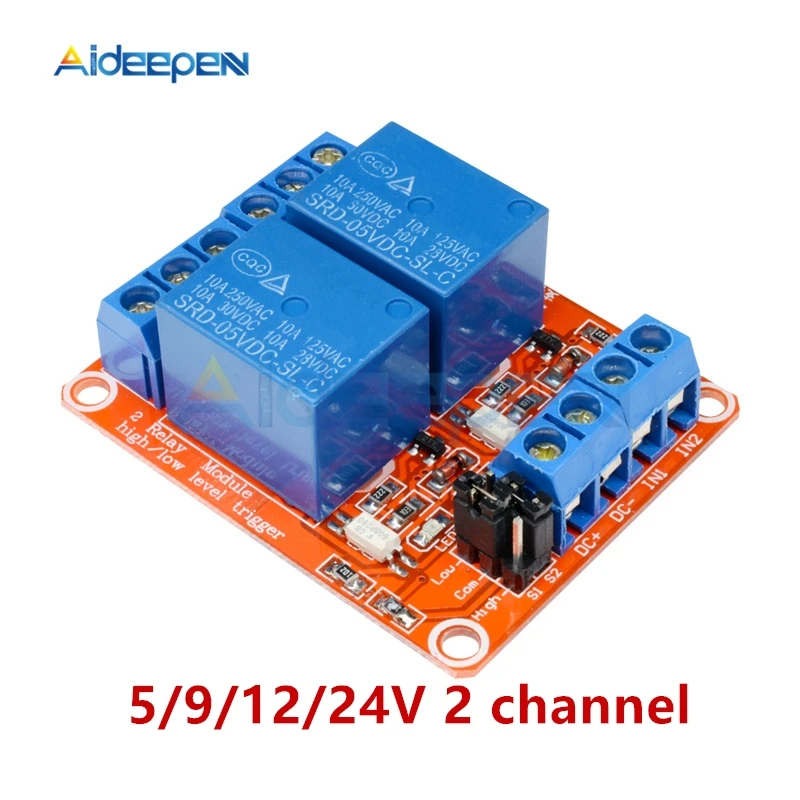

- Tensions disponibles : 5V, 9V, 12V, 24V
- Charge maximale : 10A
Description du produit

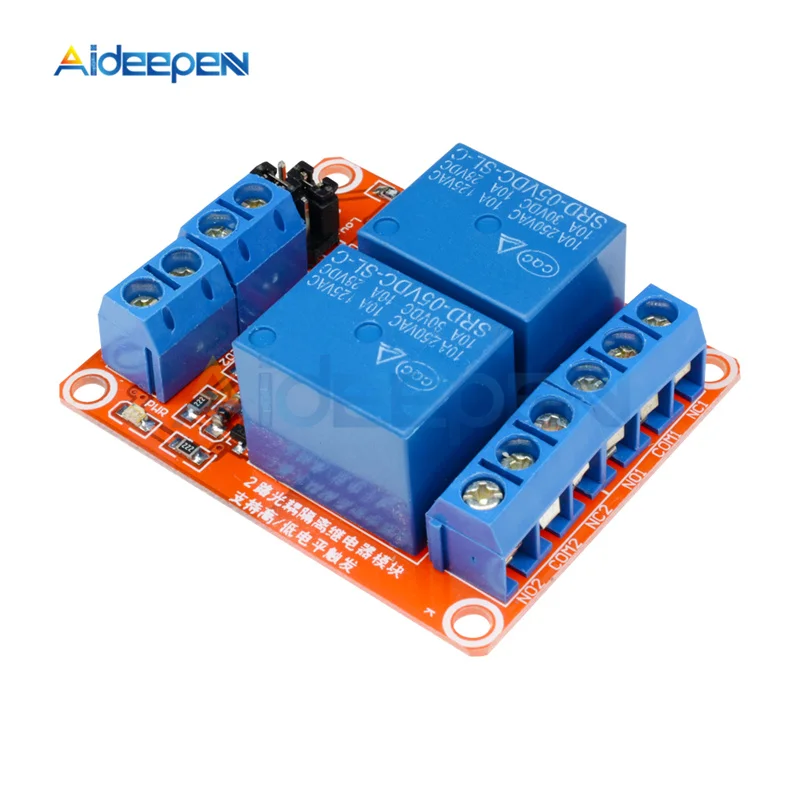

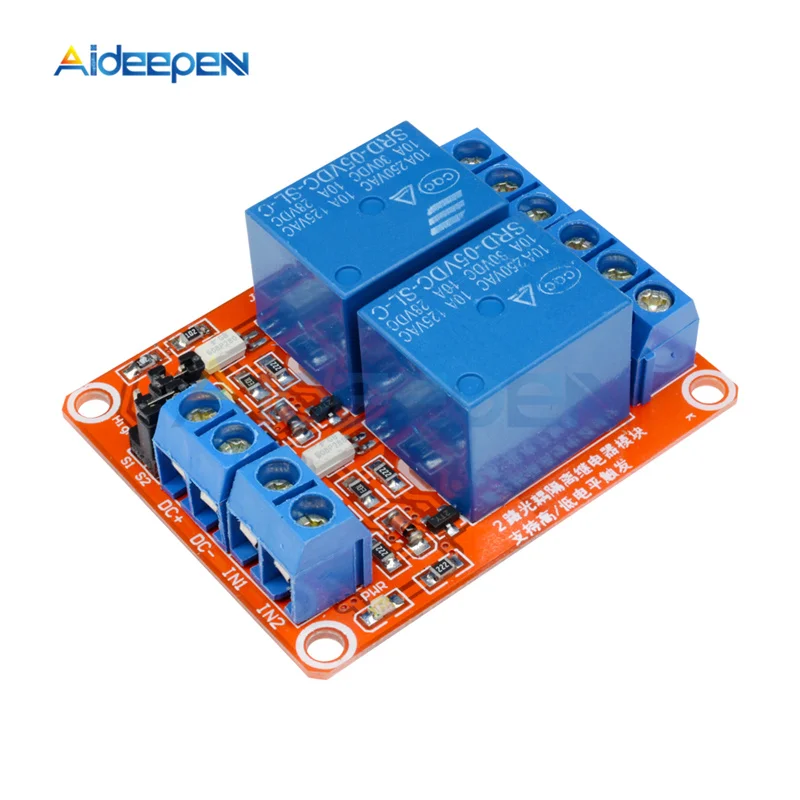

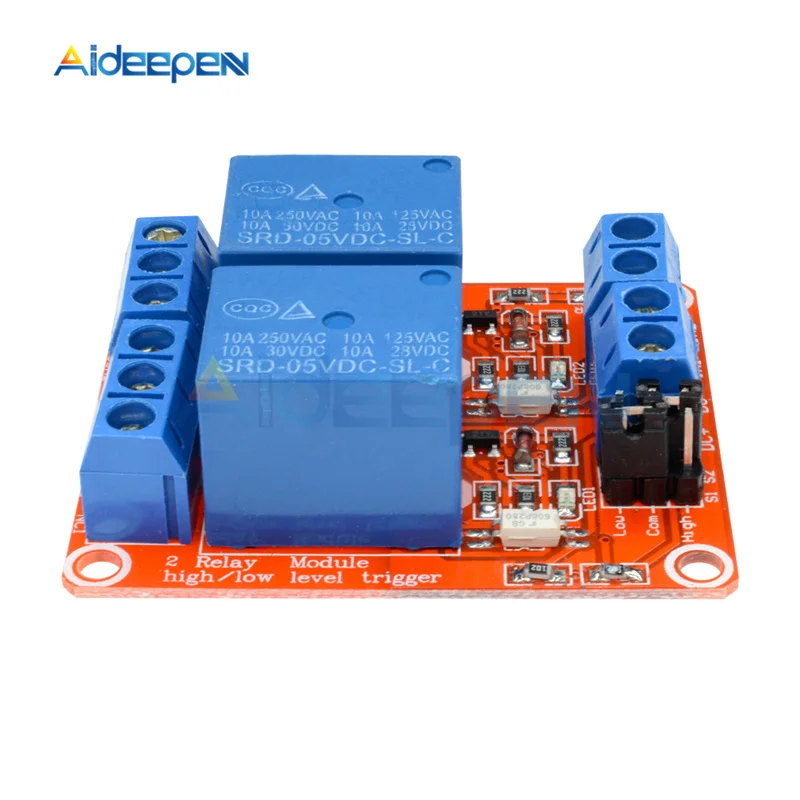

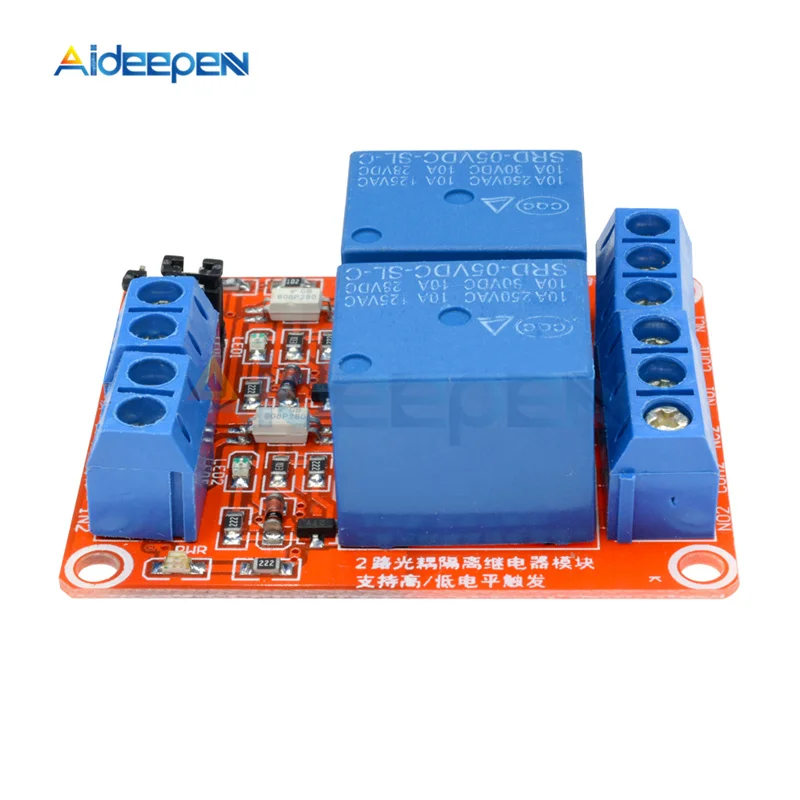

5V 9V 12V 24V 10A Max relais 2 canaux avec Module d’isolation optocoupleur carte de bouclier de déclenchement à levier haut bas pour Ardiuno
Description:
- Le module utilise un relais de qualité authentique normalement interface ouverte charge maximale: AC 250V / 10A, DC 30V / 10A;
- Isolation de l’optocoupleur SMD, forte capacité de conduction, performance stable; courant de déclenchement 5mA;
- La tension du module est de 5V, 9, 12, 24V est disponible;
- Le module peut être réglé sur haut ou bas déclenché par un cavalier;
- Conception tolérante aux défauts, même si la ligne de commande est cassée, le relais ne fonctionnera pas;
- L’indicateur de puissance (vert), indicateur de statut de relais (rouge);
- Conception d’interface conviviale, toutes les interfaces peuvent être connectées directement via le bornier, ce qui est très pratique;

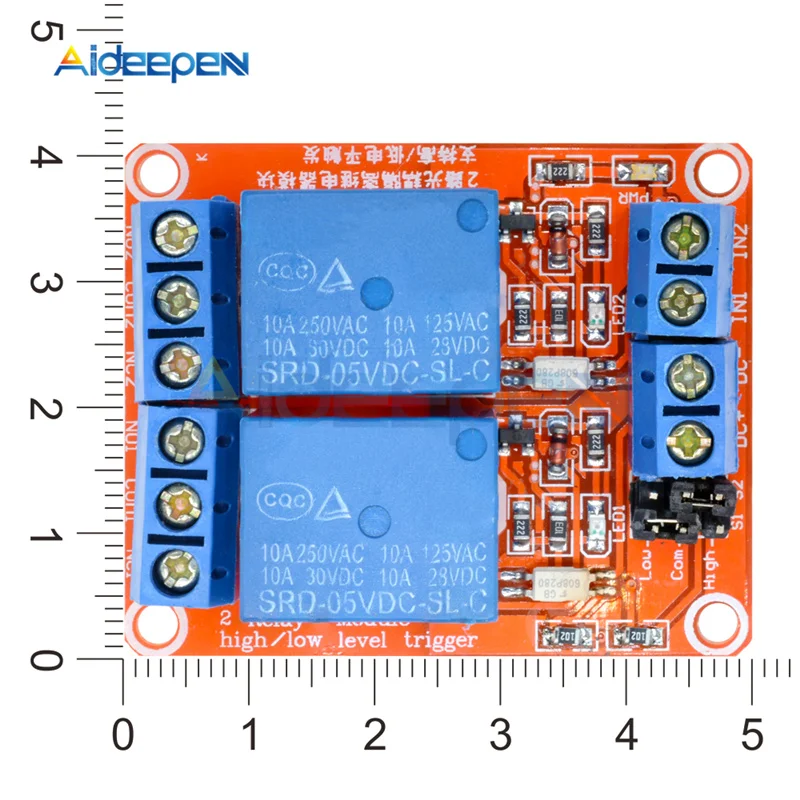

- Taille du module: 50*41mm * 18.5mm (L * W * H);
- Avec quatre trous de boulon de montage, trou 3.1mm, pas de 44.5mm * 35.5mm.

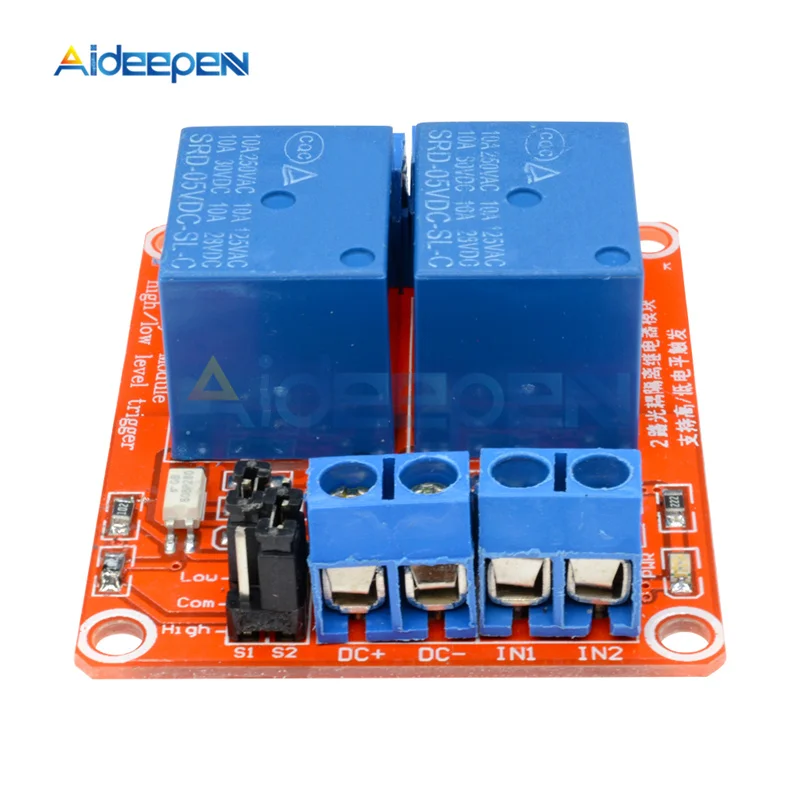

Aspect interface:
- DC +: alimentation positive (la tension requise par le relais, il existe des options 5 V.9V.12V et 24V);
- DC-: Connexion d’alimentation négative;
- Le signal IN1:1 est déclenché, vous pouvez définir un relais de contrôle haut ou bas;
- IN2: signal à 2 canaux, le déclenchement est terminé, vous pouvez définir un relais de contrôle haut ou bas.
Sortie:
- NO1: Après l’interface normalement ouverte du relais, flotteur, court-circuit et COM1 avant de tirer;
- COM1:1 interface universelle de relais;
- NC1:1 relais normalement fermé, court pull-up avant et après le relais COM1;
- NO2: relais à 2 voies, interface normalement ouverte, relais avant flottant, retrait et COM2 court;
- COM2: 2 relais d’interface à usage général;
- NC2: relais à 2 voies relais d’interface normalement fermé court avant et COM2, tirez les positions vacantes.
Sélection de déclenchement haut et bas:
- S1 est une sélection de déclencheur de relais haut et bas;
- S2 sélection de déclencheur de relais bidirectionnel haut et bas;
- Com court-circuit bas, causant le relais correspondant à être bas, tandis que le court COM haut déclenche le haut de gamme.
Ce que pensent les clients du produit
Avis à venir
Notre avis sur le produit
Avis à venir
FAQ
Q: Quelle est la charge maximale supportée par ce relais?
R: La charge maximale est de 10A.
Q: Quelles tensions sont disponibles pour ce module?
R: Les tensions disponibles sont 5V, 9V, 12V et 24V.
Q: Peut-on régler le déclenchement du relais?
R: Oui, le module peut être réglé sur haut ou bas déclenché par un cavalier.
Q: La taille du module est-elle standard?
R: Oui, la taille du module est de 50*41mm * 18.5mm (L * W * H).
