Points Clés
- Compatibilité avec certaines machines de gravure
- Carte de commande 3 axes GRBL 1.1
- Pilote intégré avec contrôleur hors ligne
- Prise en charge de la gravure laser
Description du produit
Not every engraving machine can use our control panel, it is a matter of compatibility. It is recommended that you are not sure whether it can be used, please consult our customer service before buying.
Contenu de la boîte
- Control Board (Incl a USB cable) x 1
- Offline Controller (Incl 1G SD Card) x 1
- Control Board + Offline Controller x 1

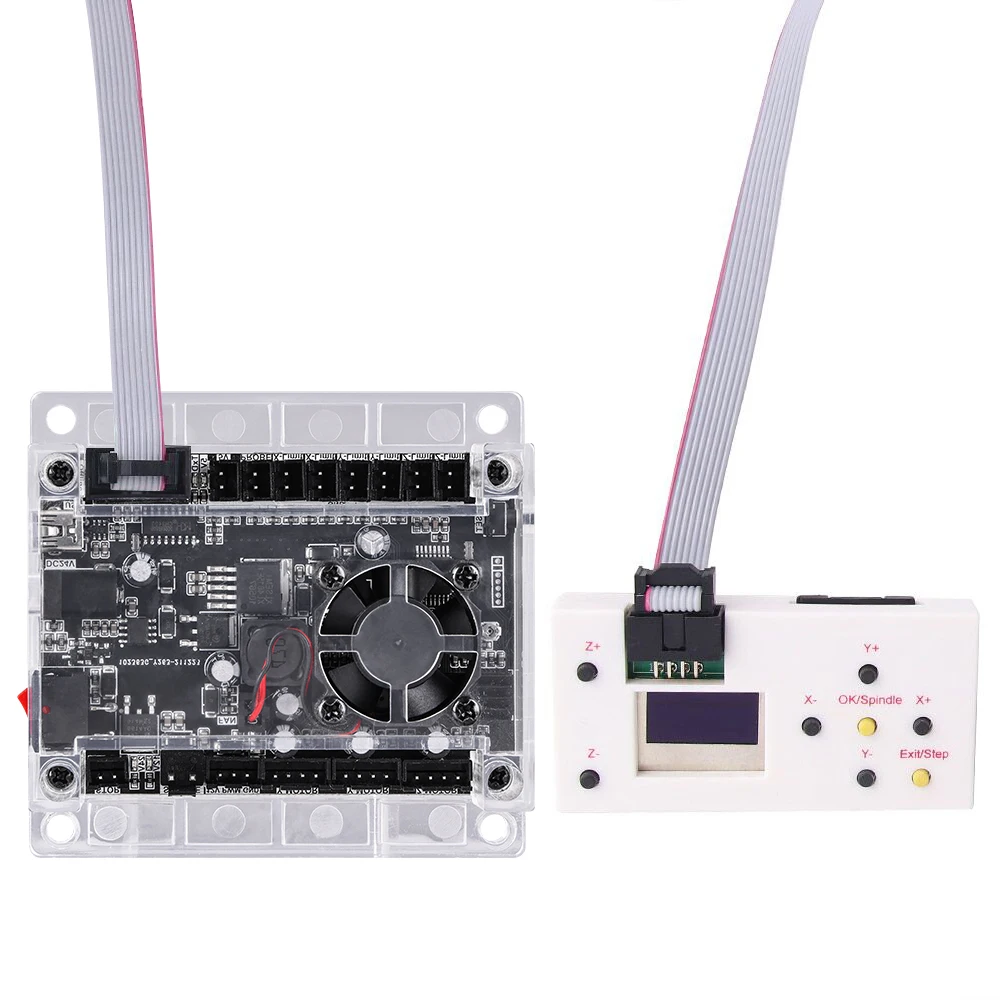

Caractéristiques de la carte de commande :
- Connection: USB (USB-CH340)

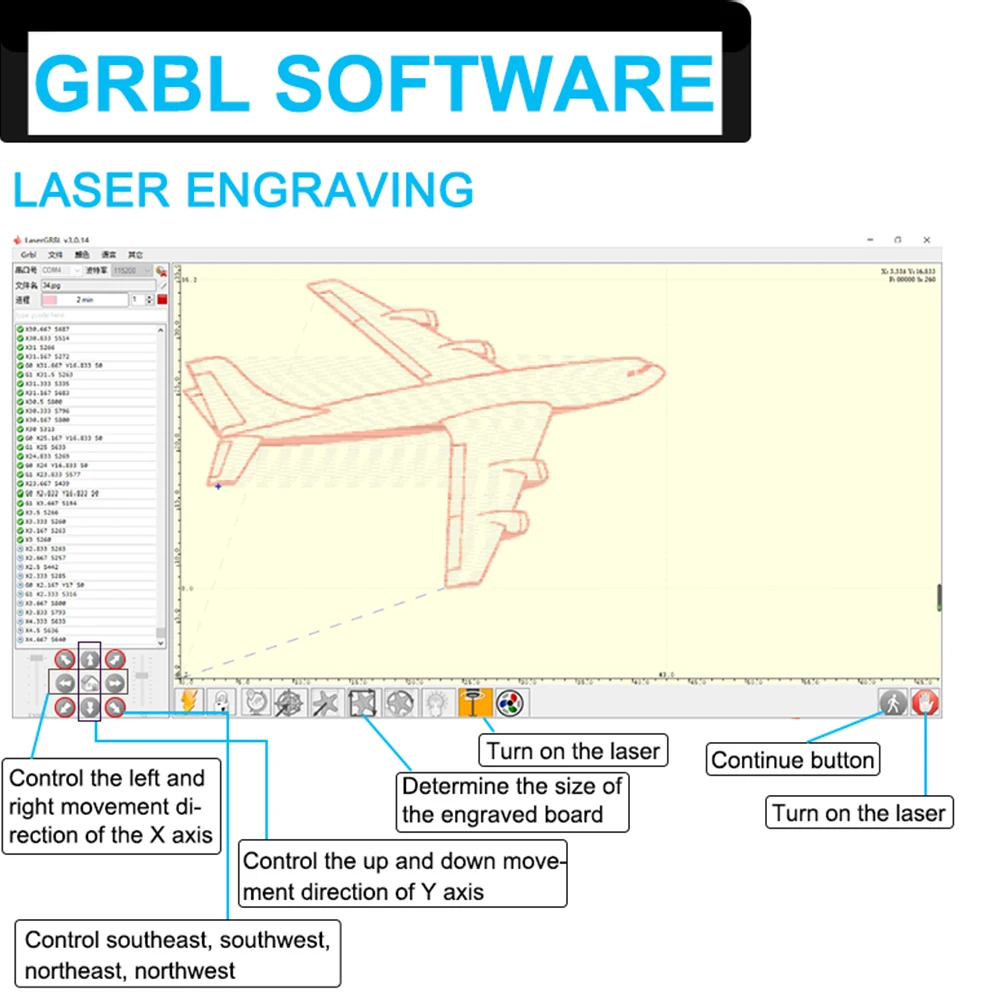

- Software: GRBL controller, Universal Gcode Sender
- Master chip: atmel 328P (arduino nano)
- Stepper motor driver: A4988
- Laser engraving: Support
- Spindle drive chip: MOSFET, the highest 60V (recommendation within 48V, current: within 10A)
- Support stepper motor: 12V, maximum current of 2A or less is recommended within 1.5A and additional heat. (Any stepper motor 42, 57)

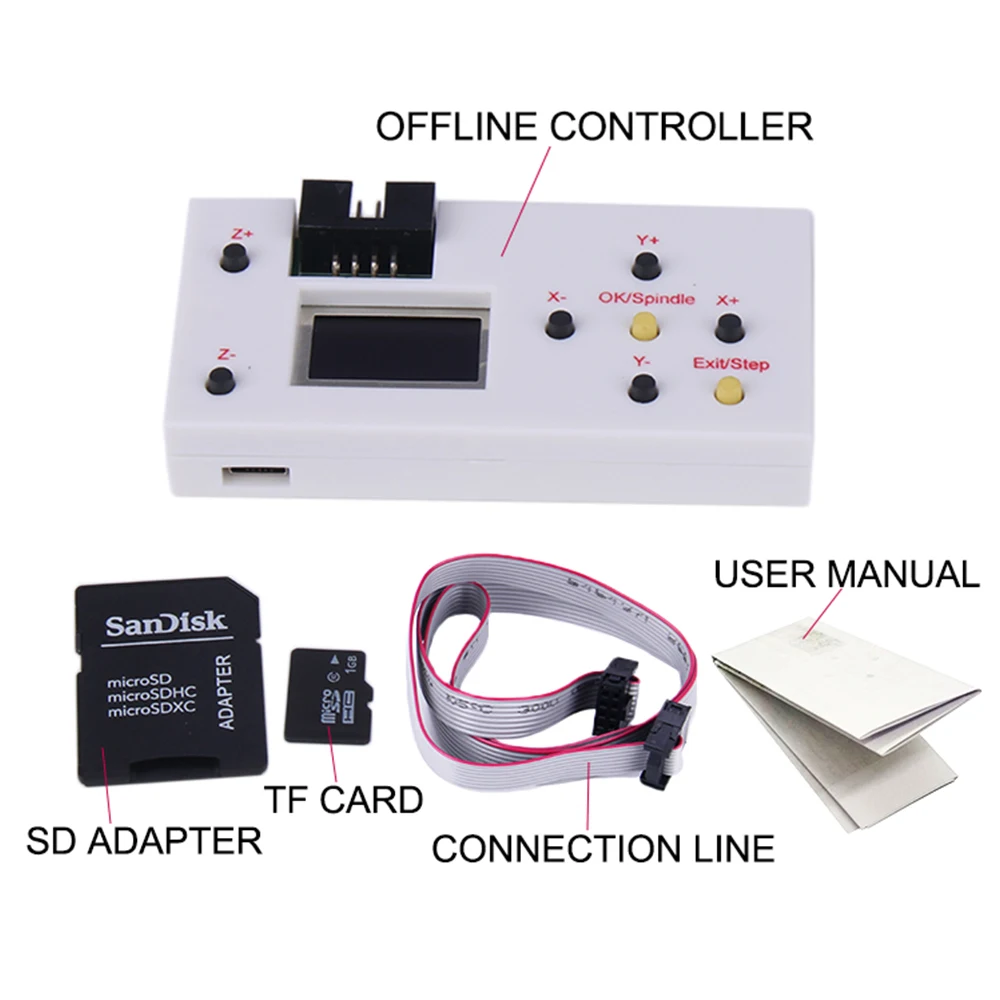

Spécifications du contrôleur hors ligne :
- Press Z+ and Z-, the Z axis will move up and down.
- Press X+ and X-, the X axis will move left and right.
- Press Y+ and Y-, the Y axis will move Front and Back.
- Press SPIN: Spindle on (Laser on), Spindle off (laser off)
- Press SMOD: return
- Press Z+ for 5 seconds, change the Language to English.
- SD card: Included, you need a SD card reader to write into the root directory G-code files.
Note
Not every engraving machine can use our control panel, it is a matter of compatibility. It is recommended that you are not sure whether it can be used, please consult our customer service before buying.
Que pensent les clients du produit ?
Aucun avis client n’est disponible pour le moment.
Avis de l’expert

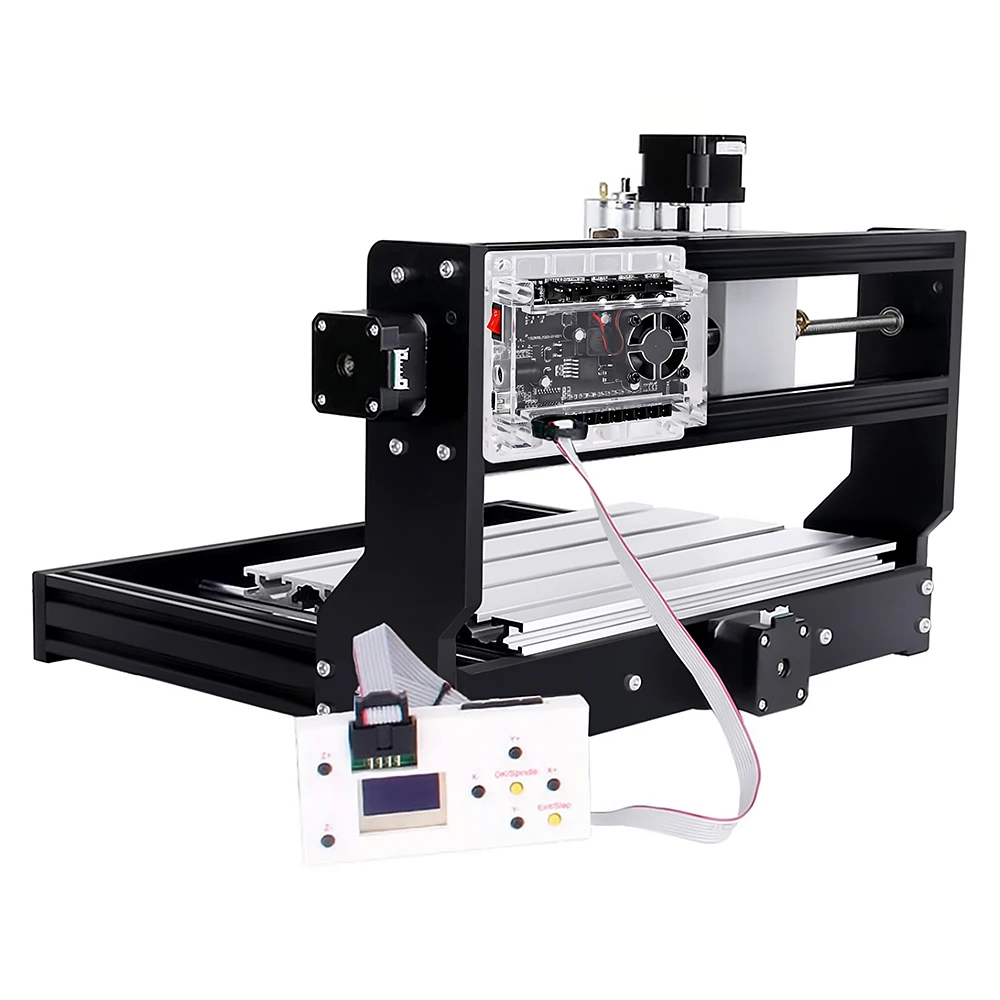

Les outils de contrôleur CNC pour le graveur laser 3018 offrent une compatibilité limitée avec certaines machines de gravure. Il est recommandé de contacter le service client avant de procéder à l’achat si vous n’êtes pas sûr de la compatibilité avec votre machine. La carte de commande 3 axes GRBL 1.1 et le pilote intégré avec contrôleur hors ligne permettent une utilisation pratique et facile. La prise en charge de la gravure laser ajoute une fonctionnalité supplémentaire pour les utilisateurs intéressés par cette technique. Cependant, il convient de noter que la carte de commande ne supporte que les moteurs pas à pas d’une tension maximale de 12V et un courant maximum de 2A. Dans l’ensemble, les outils de contrôleur CNC pour graveur laser 3018 offrent une solution pratique, mais leur compatibilité limitée peut être un inconvénient pour certains utilisateurs.
FAQ
Quelles machines de gravure sont compatibles avec ces outils de contrôleur CNC ?
La compatibilité dépend de chaque machine de gravure. Il est recommandé de contacter le service client pour vérifier la compatibilité avant l’achat.
Quelles sont les spécifications de la carte de commande ?
La carte de commande utilise une connexion USB (USB-CH340). Elle est équipée d’une puce maître Atmel 328P (Arduino Nano) et d’un pilote de moteur pas à pas A4988. Elle prend en charge la gravure laser et l’utilisation d’un moteur pas à pas de 12V avec un courant maximum de 2A.
Comment fonctionne le contrôleur hors ligne ?
Le contrôleur hors ligne permet de contrôler les mouvements des axes X, Y et Z, ainsi que de mettre en marche ou d’arrêter la broche du graveur laser. Il est également possible de changer la langue du contrôleur en appuyant sur la touche Z+ pendant 5 secondes.
