منافذ وكابلات علبة SSD M.2: USB-C وUSB-A وThunderbolt
تشكل منافذ وكابلات علبة SSD M.2 طبقة الاتصال الخارجية بين القرص المُثبَّت والجهاز المضيف. يمكن لمسار الاتصال هذا أن يؤثر على سهولة الاستخدام والتوافق والحدود القصوى للسرعة والموثوقية، وذلك حسب مجموعة العلبة والكابل والمنفذ المضيف. يصف شكل الموصل ومعيار الاتصال جزأين منفصلين لكيفية اتصال العلبة.
قد يتصرف نفس علبة SSD M.2 بشكل مختلف عبر أجهزة الكمبيوتر والمهايئات والكابلات، لأن كل مسار اتصال يمكنه دعم قدرات مختلفة. قد يستخدم موصل USB-C بروتوكولات مختلفة، بينما قد يعتمد اتصال USB-A على المنفذ المضيف ومسار المهايئ. يعتمد السلوك المدعوم على العلبة وقدرة الكابل واقتران الجهاز المضيف. راجع دليل علب SSD M.2 للسياق الأوسع للفئة.
يجب تقييم منافذ وكابلات علبة SSD M.2 من خلال USB-C وUSB-A وThunderbolt وقدرة الكابل واستخدام المهايئ ودعم المنفذ المضيف معًا. تصف معايير USB مثل USB 3.2 وUSB4 قدرات الاتصال، لكن الحد الأقصى للسرعة القابلة للاستخدام يعتمد على المجموعة المدعومة من أجهزة العلبة والكابل والجهاز المضيف.
| عنصر الاتصال | ما يصفه | ما يمكن أن يؤثر عليه | ما يجب التحقق منه |
|---|---|---|---|
| شكل الموصل | شكل القابس أو المنفذ الفعلي، مثل USB-C أو USB-A | الاتصال الفعلي وملاءمة الكابل | أن يتوافق الموصل مع العلبة والمنفذ المضيف |
| معيار الاتصال | البروتوكول أو فئة الواجهة المدعومة | الحد الأقصى المحتمل للسرعة ووضع الاتصال | أن تدعم العلبة والكابل والمضيف نفس المعيار |
| الكابل | مسار الاتصال بين العلبة والمضيف | قدرة نقل البيانات واستقرار الاتصال | قدرة الكابل وتصنيفه ونوع الموصل |
| المنفذ المضيف | نقطة اتصال الكمبيوتر أو الجهاز | التوافق والأنماط المدعومة | ميزات USB أو Thunderbolt المدعومة |

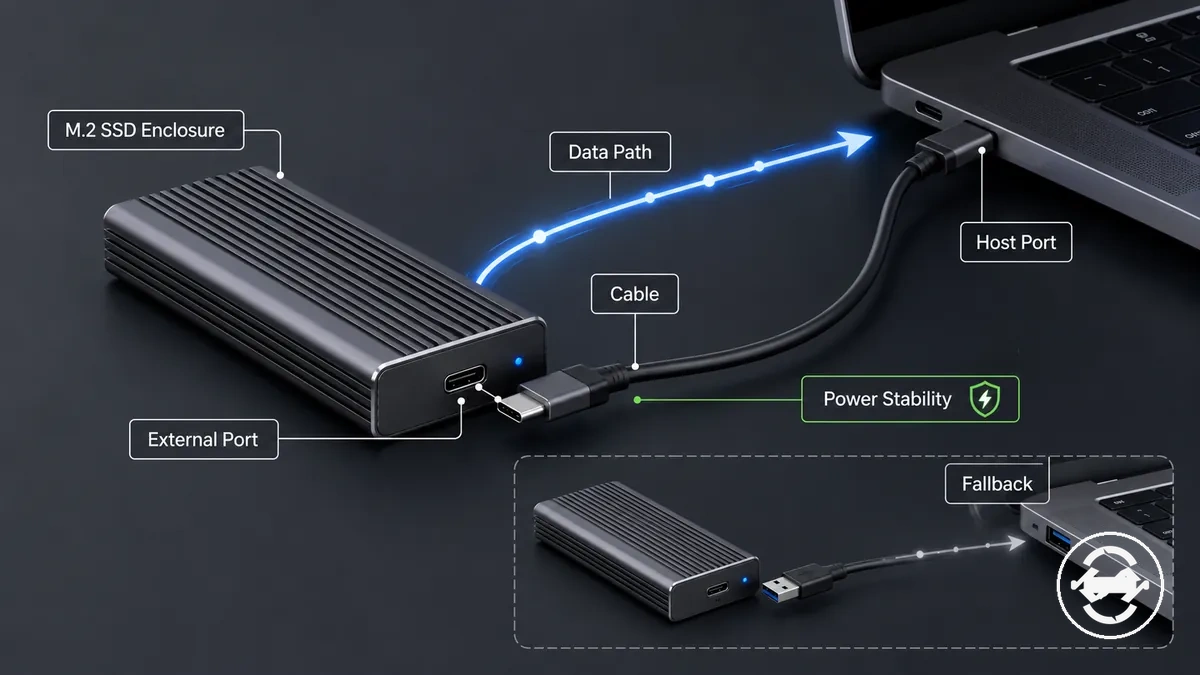

ما يتحكم فيه المنفذ والكابل الخارجيان في علبة SSD M.2
يتحكم المنفذ والكابل الخارجيان في مسار الاتصال بين علبة SSD M.2 والجهاز المضيف، مما يؤثر على نقل البيانات واستقرار الطاقة والتعرف وسلوك التبديل الاحتياطي. تعتمد العلبة على الدعم المشترك من المنفذ الخارجي والكابل والمضيف وليس على الكابل وحده. يؤثر شكل الموصل ودعم البروتوكول وعرض النطاق وجودة الإشارة جميعها على سلوك الاتصال.
قد يتصرف نفس علبة SSD M.2 بشكل مختلف عبر أجهزة الكمبيوتر لأن قدرات المنفذ المضيف والكابل والعلبة يمكن أن تختلف. قد يدعم اتصال مشابه في المظهر بروتوكولات أو أنماط اتصال مختلفة، مما قد يغير الحد الأقصى المتاح للسرعة أو سلوك التعرف. تعتمد النتيجة على المجموعة المدعومة من العلبة والكابل والجهاز المضيف.
يتحكم المنفذ والكابل الخارجيان في أجزاء مختلفة من مسار الاتصال:
- مسار البيانات بين علبة SSD M.2 والجهاز المضيف، بما في ذلك سلوك النقل المدعوم.
- استقرار الطاقة عبر الاتصال، مما قد يؤثر على التعرف والتشغيل المتسق.
- تفاوض البروتوكول بين العلبة والكابل والمنفذ المضيف.
- الحد الأقصى المتاح للسرعة عندما تدعم العلبة والكابل والمضيف نفس وضع الاتصال.
- سلوك التعرف عندما لا تتوافق قدرات العلبة أو الكابل أو المضيف بشكل كامل.
طبقة الاتصال الخارجية منفصلة عن التحقق من توافق SSD الداخلي مع العلبة. تنتمي فحوصات نوع المحرك الكامل والملاءمة الفعلية إلى متطلبات التوافق، بينما يركز هذا القسم على المنفذ والكابل ومسار اتصال المضيف.

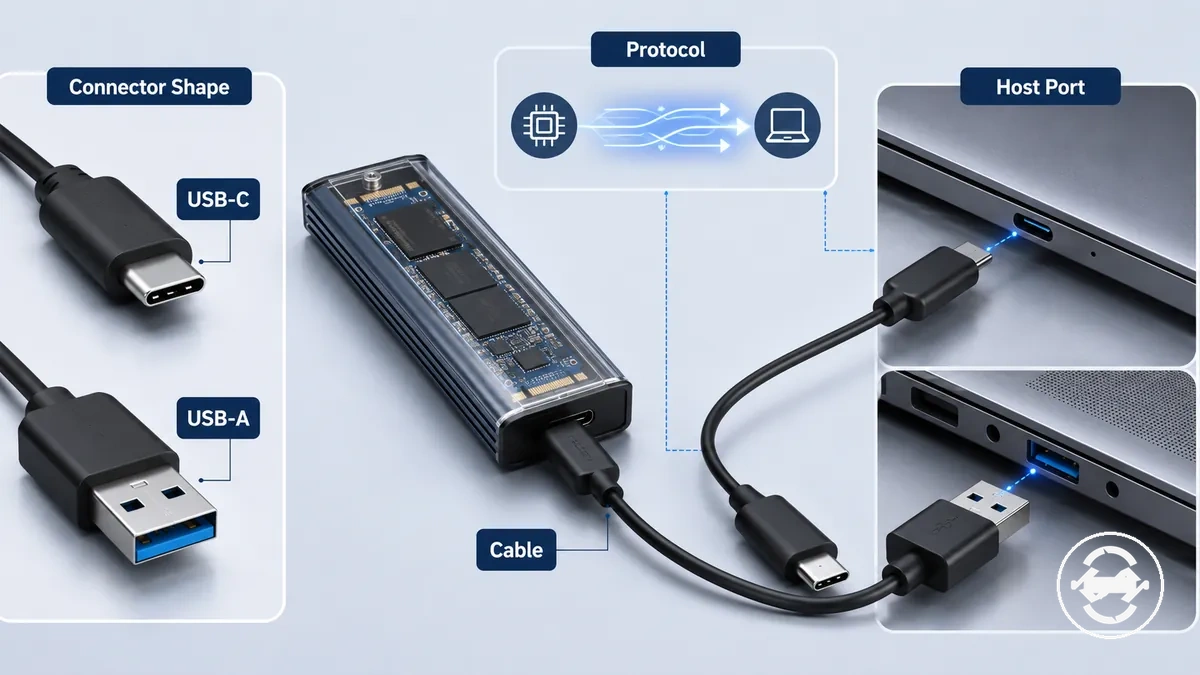

شكل الموصل مقابل معيار الاتصال
شكل الموصل هو شكل القابس الفعلي لاتصال علبة SSD M.2، بينما معيار الاتصال هو بروتوكول البيانات المدعوم أو قدرة الواجهة. شكل الموصل ومعيار الاتصال مفهومان منفصلان: يحدد الموصل نوع الاتصال الفعلي، ويحدد المعيار طريقة الاتصال المدعومة. يصف USB-C وUSB-A أشكال الموصلات الفعلية، بينما تصف بروتوكولات مثل USB 3.2 وUSB4 وThunderbolt قدرات الاتصال المدعومة.
يمكن للمنافذ المتشابهة في المظهر أن تدعم قدرات مختلفة، لذا فإن شكل الموصل المرئي لا يصف سلوك الاتصال بشكل كامل. قد يدعم موصل ذو شكل USB-C بروتوكولات مختلفة اعتمادًا على دعم المضيف وقدرة العلبة ومتطلبات الكابل. يساعد التحقق من ملصق المنفذ ودعم البروتوكول ومتطلبات الكابل في تحديد نتيجة الاتصال المحتملة.
يمكن الفصل بين شكل الموصل ومعيار الاتصال من خلال مقارنة ما يصفه كل مصطلح والمعلومات التي يوفرها. تفصل المقارنة أدناه بين الملاءمة الفعلية وقدرة البروتوكول.
| المصطلح | ما يخبرك به | ما لا يثبته |
|---|---|---|
| شكل الموصل | شكل القابس الفعلي، مثل USB-C أو USB-A | دعم البروتوكول الكامل أو قدرة الاتصال |
| معيار الاتصال | البروتوكول المدعوم، مثل قدرة USB 3.2 أو USB4 أو Thunderbolt | نتيجة الاتصال النهائية دون توافق دعم المضيف ومتطلبات الكابل |
| ملصق المنفذ | معلومات الواجهة التي يظهرها الجهاز | السلوك الكامل لمسار الاتصال بمفرده |
| متطلبات الكابل | قدرة الكابل المطلوبة لوضع اتصال مدعوم | النتيجة دون النظر إلى العلبة والجهاز المضيف |

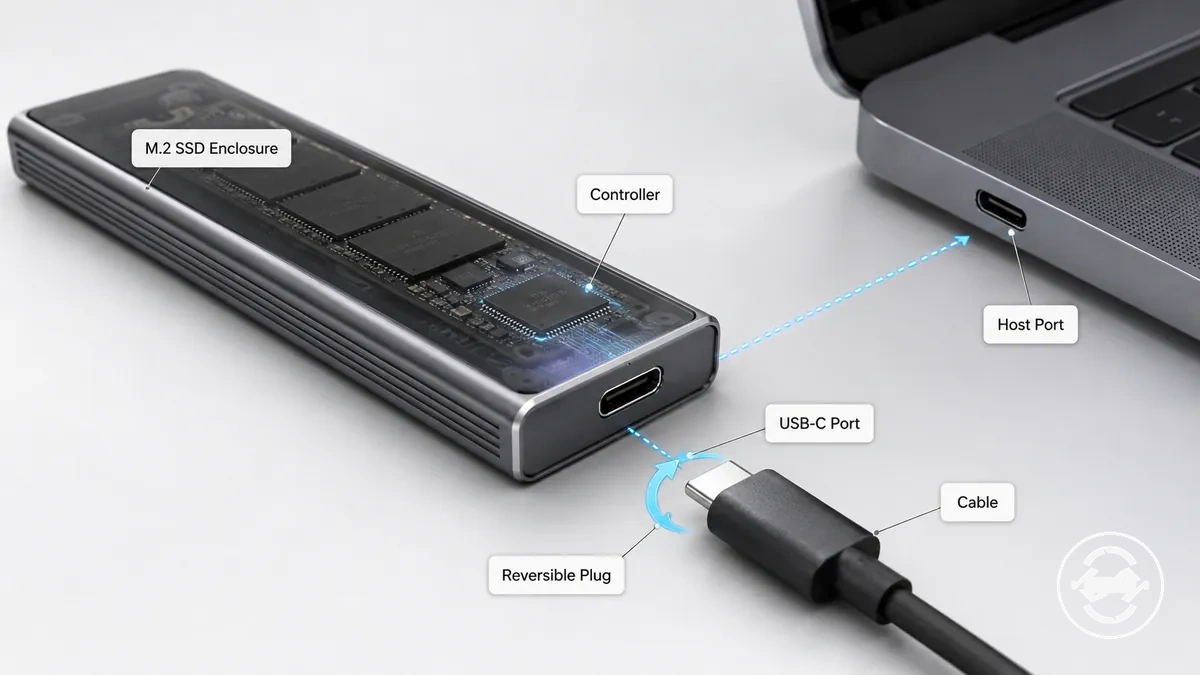

USB-C كموصل على جسم العلبة
يشير USB-C الموجود على جسم العلبة إلى المقبس الفعلي المستخدم لتوصيل علبة SSD M.2 عبر كابل. يوفر موصل USB-C اتجاهاً قابلاً للعكس للقابس وشكلاً شائعاً للاتصال، لكنه لا يحدد تلقائياً دعم البروتوكول الكامل. يعتمد سلوك الاتصال المدعوم على وحدة التحكم في العلبة والمنفذ المضيف وقدرة الكابل.
يمكن أن يظهر USB-C كموصل على جسم العلبة بشكل متشابه عبر أجهزة مختلفة مع دعم قدرات اتصال مختلفة. يمكن لوحدة التحكم في العلبة والمنفذ المضيف ومتطلبات الكابل أن تؤثر على وضع الاتصال المتاح. لا يثبت شكل USB-C المعيار المدعوم، لأن دعم البروتوكول قد يختلف حسب مسار الاتصال الكامل.
يفصل موصل USB-C على علبة SSD M.2 بين سهولة الموصل وقدرة الاتصال:
- موصل قابل للعكس: يمكن أن يجعل اتجاه الكابل الاتصال الفعلي أكثر سهولة.
- توفر الكابل: تُستخدم كابلات USB-C بشكل شائع عبر إعدادات مختلفة للعلبة والمضيف.
- دعم البروتوكول: يمكن أن يختلف وضع الاتصال المدعوم بناءً على قدرة وحدة التحكم والمنفذ المضيف والكابل.

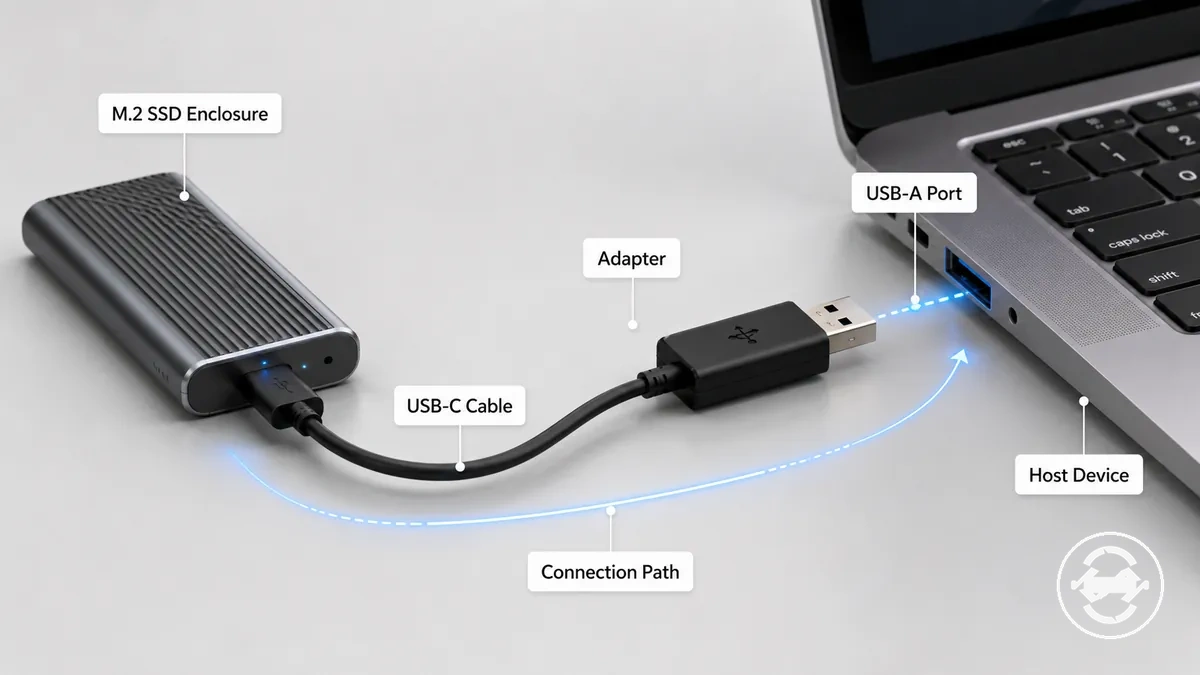

USB-A كمهايئ جانب المضيف أو منفذ قديم
USB-A هو مسار اتصال من جانب المضيف يُستخدم عندما يوفر الكمبيوتر منفذ USB-A بدلاً من USB-C. يمكن توصيل علبة SSD M.2 عبر كابل أو مهايئ USB-C إلى USB-A، مما يسمح للعلبة بالاتصال عبر المنفذ القديم للكمبيوتر. يعتمد سلوك الاتصال المتاح على معيار USB ودعم المضيف ومسار المهايئ.
يقوم منفذ USB-A من جانب المضيف بتوصيل الكمبيوتر والعلبة عبر مسار كابل محدد بدلاً من تغيير نوع العلبة أو SSD. يمكن للمهايئ والكابل ودعم المضيف أن يؤثروا على وضع الاتصال والحد الأقصى لعرض النطاق واستقرار الطاقة. على سبيل المثال، قد تتصل نفس علبة SSD M.2 بجهاز كمبيوتر محمول أقدم عبر USB-A، لكن النتيجة يمكن أن تختلف حسب ظروف الاتصال المدعومة.
تفصل اتصالات USB-A بين الاتصال الفعلي والقدرة المدعومة:
- منفذ جانب المضيف: يوفر USB-A نقطة الاتصال من جانب الكمبيوتر لمسار المهايئ أو الكابل.
- مسار المهايئ: يمكن لكابل أو مهايئ USB-C إلى USB-A توصيل علبة بمنفذ كمبيوتر USB-A عند الدعم.
- حدود الاتصال: يمكن لمعيار USB وقدرة الكابل وظروف الطاقة أن تؤثر على عرض النطاق والاستقرار.
تداخل Thunderbolt وUSB-C دون دعم متطابق
يتداخل Thunderbolt وUSB-C في شكل الموصل، لكن دعم البروتوكول قد يختلف. قد يستخدم اتصال Thunderbolt موصلاً ذا شكل USB-C، بينما يعتمد وضع الاتصال المدعوم على دعم المضيف ودعم وحدة تحكم العلبة ودعم الكابل.
يمكن لمنفذ ذي شكل USB-C أن يمثل قدرات اتصال مختلفة، لذا فإن شكل الموصل وحده لا يحدد البروتوكول المدعوم. يجب أن تتمتع علبة Thunderbolt وعلبة USB-C والمنفذ المضيف والكابل بدعم متطابق لوضع الاتصال المقصود. إذا لم تتوافق أجزاء الاتصال، فقد يحدث وضع تبديل احتياطي بمستويات قدرة مختلفة.
| العنصر | ما يتطابق | ما لا يزال بحاجة إلى دعم |
|---|---|---|
| شكل USB-C | شكل الموصل الفعلي المستخدم من قبل العلبة أو المنفذ المضيف | البروتوكول المدعوم ودعم الواجهة |
| بروتوكول Thunderbolt | طريقة الاتصال المدعومة بين الأجهزة المتوافقة | دعم المضيف ودعم وحدة تحكم العلبة ودعم الكابل |
| الكابل | مسار الاتصال بين العلبة والجهاز المضيف | الدعم لوضع الاتصال المطلوب |
| المنفذ المضيف | نقطة الاتصال من جانب الكمبيوتر | البروتوكول المدعوم وسلوك وضع التبديل الاحتياطي |
ملصقات USB 3.2 وUSB4 وThunderbolt على اتصالات علبة M.2
تشير ملصقات الاتصال على علبة SSD M.2 إلى فئات البروتوكول وعرض النطاق التي تصف قدرات الاتصال المدعومة. تعمل ملصقات USB 3.2 وUSB4 وThunderbolt كإشارات تحتاج إلى تفسير مع وحدة تحكم العلبة والمنفذ المضيف والكابل وليس كقياسات مباشرة لنتائج النقل.
يمكن لـ USB 3.2 وUSB4 وThunderbolt أن تمثل فئات اتصال مختلفة ضمن إعداد علبة M.2. يجب أن يتوافق الملصق ودعم المضيف وتصنيف الكابل ووحدة تحكم العلبة لوضع الاتصال المقصود. إذا لم تتطابق هذه الأجزاء، فقد يستخدم الاتصال وضعاً احتياطياً بحد أقصى مختلف للسرعة.
عندما لا يتوافق الملصق والمكونات المتصلة بشكل كامل، قد تعمل العلبة من خلال وضع مخفض يدعمه مسار الاتصال. يساعد فهم معنى الملصق أولاً في فصل قدرة الواجهة عن النتائج الملاحظة. لعوامل الأداء المقاسة التي تتجاوز تفسير الملصق، راجع سرعة النقل الفعلية.
ينظم الجدول أدناه ملصقات الاتصال حسب ما يمكن أن تشير إليه وما لا يزال بحاجة إلى التطابق.
| الملصق | ما يمكن أن يشير إليه | ما يجب أن يتطابق أيضاً | التوقع الآمن |
|---|---|---|---|
| USB 3.2 | ملصق بروتوكول يصف فئة اتصال محتملة | دعم المضيف وتصنيف الكابل وقدرة وحدة تحكم العلبة | يشير إلى وضع محتمل وليس إلى نتيجة نقل مضمونة |
| USB4 | ملصق بروتوكول يحدد فئة اتصال مدعومة | منفذ مضيف متوافق ودعم الكابل ودعم العلبة | يتطلب مكونات متطابقة لوضع الاتصال المقصود |
| Thunderbolt | ملصق بروتوكول مرتبط بمسارات اتصال مدعومة | دعم المضيف ودعم وحدة تحكم العلبة ودعم الكابل | مظهر الموصل وحده لا يحدد القدرة المدعومة |
حدود الواجهة 10 جيجابت في الثانية و20 جيجابت في الثانية و40 جيجابت في الثانية
تصف سرعات 10 جيجابت في الثانية و20 جيجابت في الثانية و40 جيجابت في الثانية حدود الواجهة وليس معدلات النقل المستدامة المضمونة. تمثل هذه القيم فئات عرض النطاق التي تحدد حد اتصال محتمل عندما يتطابق دعم العلبة وتصنيف الكابل وقدرة المضيف. يصف حد الواجهة حد الاتصال، بينما تعتمد النتيجة العملية على مسار الاتصال الكامل.
قد يتراجع الاتصال إلى وضع تفاوض أقل عندما لا يتطابق أحد أجزاء الإعداد مع حد الواجهة. على سبيل المثال، قد تستخدم علبة ذات حد تصنيف أعلى وضعاً مخفضاً إذا كان المنفذ المضيف أو تصنيف الكابل أو دعم العلبة لا يمكنه توفير نفس القدرة. يمكن لهذا الرابط الضعيف أن يقلل من حد الاتصال المتاح دون تغيير ملصق الواجهة نفسه.
يفصل الجدول أدناه بين حدود الواجهة والمتطلبات والظروف التي يمكن أن تقلل الوضع المدعوم.
| حد الواجهة | متطلبات التطابق | ما يمكن أن يقلله |
|---|---|---|
| 10 جيجابت/ثانية | تطابق قدرة المضيف وتصنيف الكابل ودعم العلبة | وضع مدعوم أقل من عدم تطابق المضيف أو الكابل أو العلبة |
| 20 جيجابت/ثانية | دعم اتصال متوافق عبر مسار العلبة والمضيف | تراجع سببه مكونات غير مدعومة أو حدود اتصال |
| 40 جيجابت/ثانية | تطابق دعم الواجهة بين المضيف والكابل والعلبة | قيود في قدرة المضيف أو تصنيف الكابل أو دعم العلبة |
التوافق مع الإصدارات السابقة وأنماط الاتصال الاحتياطية
يسمح التوافق مع الإصدارات السابقة لاتصال علبة SSD M.2 باستخدام وضع احتياطي عندما لا تشترك العلبة والكابل والمضيف في أعلى معيار مدعوم. هذا الوضع الاحتياطي هو شكل من أشكال التفاوض على البروتوكول يمكنه الحفاظ على الاستخدام الأساسي من خلال وضع أدنى مدعوم، بينما قد يعمل الاتصال بسرعة مخفضة أو بميزات متاحة أقل.
يمكن أن يعمل الاتصال الناجح دون الحد الأقصى المتوقع لسرعة العلبة عندما يدعم المنفذ المضيف أو تصنيف الكابل أو وحدة تحكم العلبة وضعاً متفاوضاً عليه أقل. على سبيل المثال، قد يسمح كابل ذو دعم محدود أو منفذ مضيف بقدرات مختلفة للعلبة بالعمل مع استخدام وضع سرعة مخفض.
يمكن فهم التوافق مع الإصدارات السابقة من خلال الفصل بين الاستخدام الأساسي والقدرة الكاملة:
- دعم المضيف: تأكد من أن المنفذ المضيف يدعم وضع الاتصال المقصود.
- تصنيف الكابل: تحقق مما إذا كان الكابل يدعم قدرة الاتصال المطلوبة.
- وحدة تحكم العلبة: ضع في الاعتبار الأنماط المدعومة المتاحة من أجهزة العلبة.
- تفاوض البروتوكول: افهم أن المكونات غير المتطابقة قد تؤدي إلى وضع مدعوم أقل.

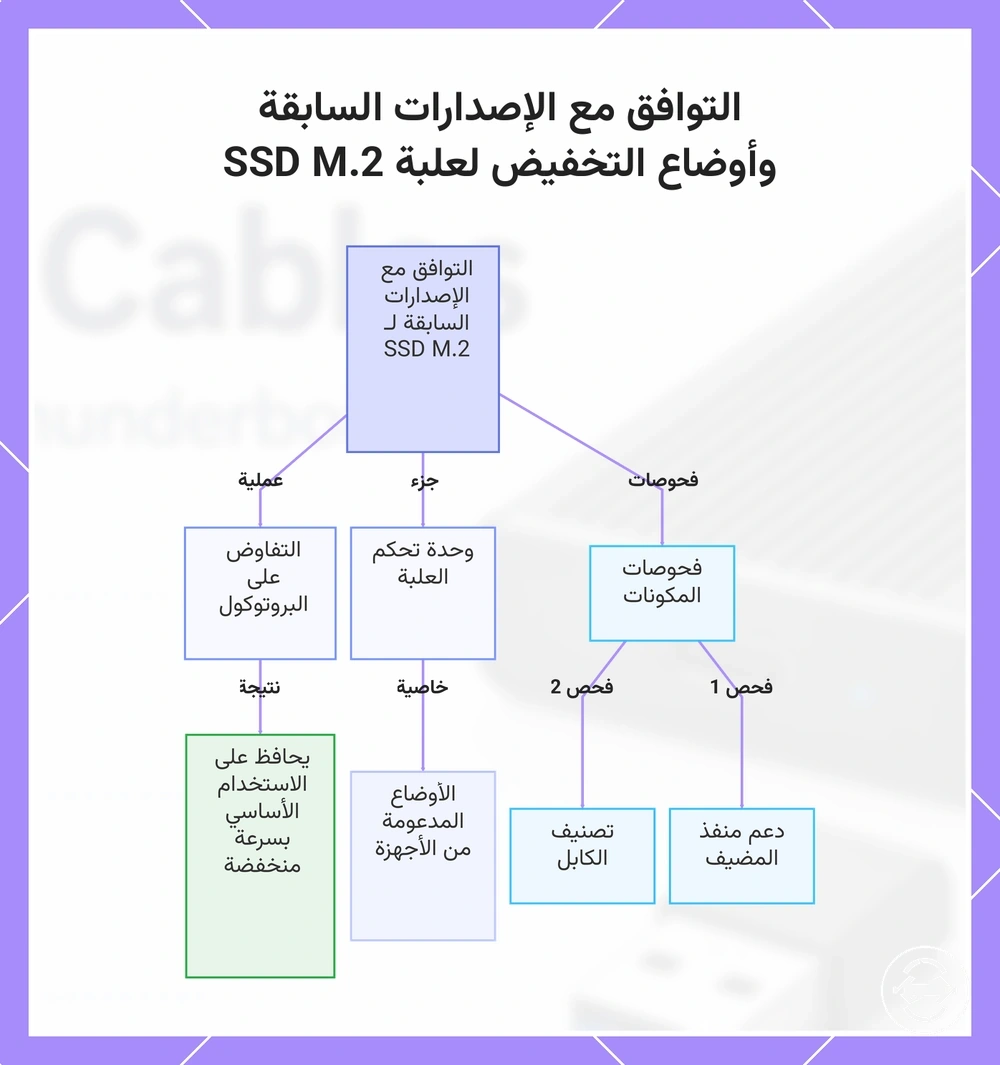

يوضح هذا المخطط العوامل والفحوصات الرئيسية لفهم التوافق مع الإصدارات السابقة في علب SSD M.2، بما في ذلك فحوصات الأجهزة ودعم وحدة تحكم العلبة ونتائج التفاوض على البروتوكول.
المنفذ المضيف والكابل ودعم العلبة كحد مشترك
يمتلك مسار الاتصال حداً مشتركاً لأن دعم المنفذ المضيف والكابل والعلبة يجب أن يعمل معاً لتحديد الوضع القابل للاستخدام. يمكن للجزء الأقل قدرة مدعوماً في المسار أن يؤثر على الوضع المتفاوض عليه، بما في ذلك دعم البروتوكول وتصنيف عرض النطاق واستقرار الطاقة. يعتمد التوافق على كيفية عمل هذه الأجزاء معاً بدلاً من اعتماده على مكون واحد فقط.
يمكن لجهاز كمبيوتر محمول أو مكتبي أو موزع أو قاعدة توصيل أو مهايئ أن يوفر ظروف اتصال مختلفة لأن المنفذ المضيف والمكونات ذات الصلة قد تدعم قدرات مختلفة. يؤثر الكابل ووحدة تحكم العلبة أيضاً على ما إذا كان الاتصال يستخدم الوضع المتوقع أم وضعاً أدنى مدعوماً. يمكن أن يؤدي عدم التطابق في الدعم إلى تغيير حد الاتصال المتاح أو سلوك الكشف.
تساعد متطلبات التوافق في تقييم مسار الاتصال الخارجي من خلال التحقق من المنفذ المضيف والكابل ودعم العلبة معاً. يمكن أن يختلف دعم البروتوكول وتصنيف عرض النطاق والوضع المتفاوض عليه حسب التكوين، لذا فإن التوافق ليس مجرد شرط بسيط من نوع نعم أو لا.
يساعد مبدأ الحد المشترك في تفسير سبب قدرة الاتصال على امتلاك حد أقصى مدعوم يختلف عن النتائج الملاحظة. تعتمد النتيجة النهائية على مسار الاتصال الكامل، ويمكن للعوامل المؤثرة على الحد أن تؤثر أيضاً على سرعة النقل الفعلية.
تقوم قائمة التحقق أدناه بتقييم الحد المشترك عبر مسار الاتصال:
- المنفذ المضيف: تحقق من قدرة المضيف ودعم البروتوكول ووضع الاتصال المتاح.
- الكابل: راجع تصنيف الكابل وما إذا كان يدعم الوضع المتفاوض عليه المقصود.
- دعم العلبة: ضع في الاعتبار قدرة وحدة تحكم العلبة وميزات الاتصال المدعومة.

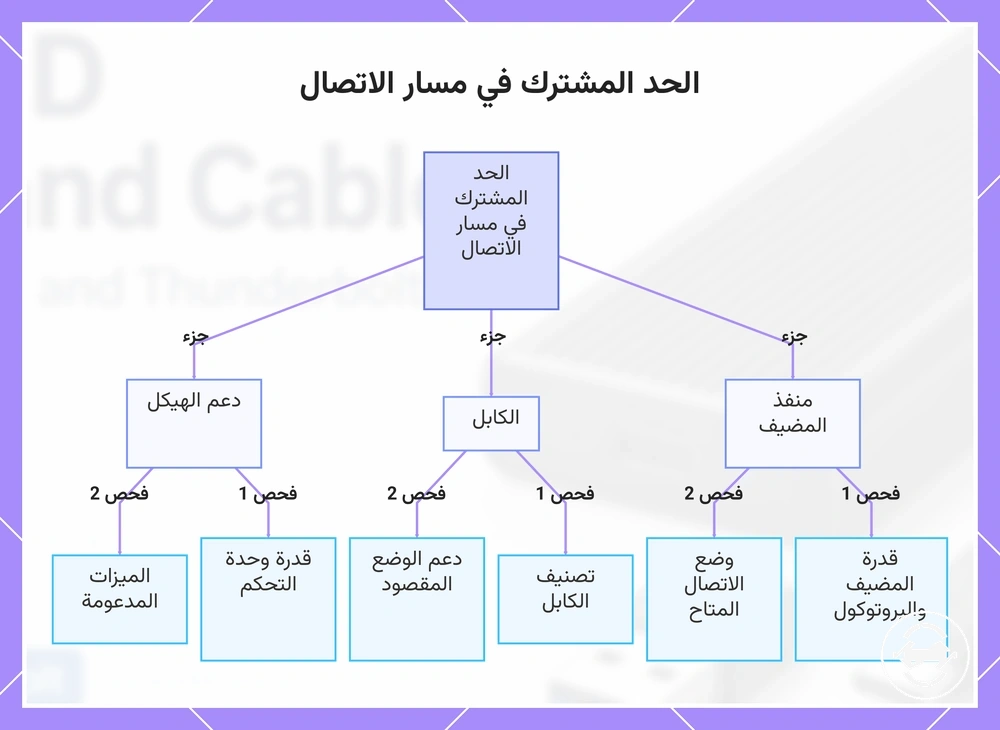

يوضح هذا المخطط المكونات الثلاثة التي تشكل الحد المشترك في مسار الاتصال والفحوصات الرئيسية لكل منها لتحديد الوضع القابل للاستخدام.
اختيارات الكابل والمهايئ للاستخدام الموثوق للعلبة
يتطلب اختيار كابل أو مهايئ للاستخدام الموثوق للعلبة مطابقة مسار الكابل وملاءمة الموصل وقدرة البيانات مع علبة SSD M.2 والمنفذ المضيف. يعتمد اختيار الكابل المناسب على متطلبات الاتصال وليس فقط على شكل القابس، لأن تصنيف الكابل وطوله وملاءمته الفعلية يمكن أن تؤثر على الكشف والاستقرار وسلوك الاتصال المدعوم.
يمكن لكابل USB-C إلى USB-C توصيل علبة بمنفذ علبة USB-C بمنفذ مضيف USB-C متوافق، بينما يمكن لكابل أو مهايئ USB-C إلى USB-A توفير مسار اتصال مختلف من جانب المضيف. يجب أن يتطابق الكابل والمهايئ مع منفذ العلبة والمنفذ المضيف ليتمكن الوضع المدعوم من العمل. قد يكون الكابل المرفق كافياً عندما تتطابق قدرته مع الإعداد، بينما قد يستحق كابل بديل الفحص عندما تكون قدرة الكابل أو سلوك الاتصال غير مؤكدين.
يمكن تقييم اختيارات الكابل والمهايئ من خلال تطابق الموصل ودعم البيانات وتصنيف الكابل والطول والملاءمة الفعلية. يساعد كابل ذو قدرة على البيانات وتصنيف مناسب في محاذاة مسار اتصال العلبة والمهايئ والمضيف، بينما يمكن أن تؤثر الملاءمة الرديئة أو القدرة غير المعروفة على الاستقرار.
يعتمد الاستخدام الموثوق للعلبة على اختيار كابل ومهايئ يتطابقان مع منفذ العلبة والمنفذ المضيف وحالة الاستخدام المقصودة. تساعد إشارات القرار مثل ملاءمة الموصل وقدرة البيانات وتصنيف الكابل والطول والحاجة إلى الاستبدال في تحديد ما إذا كان الكابل المرفق مناسباً أو ما إذا كان يجب النظر في مسار كابل آخر.

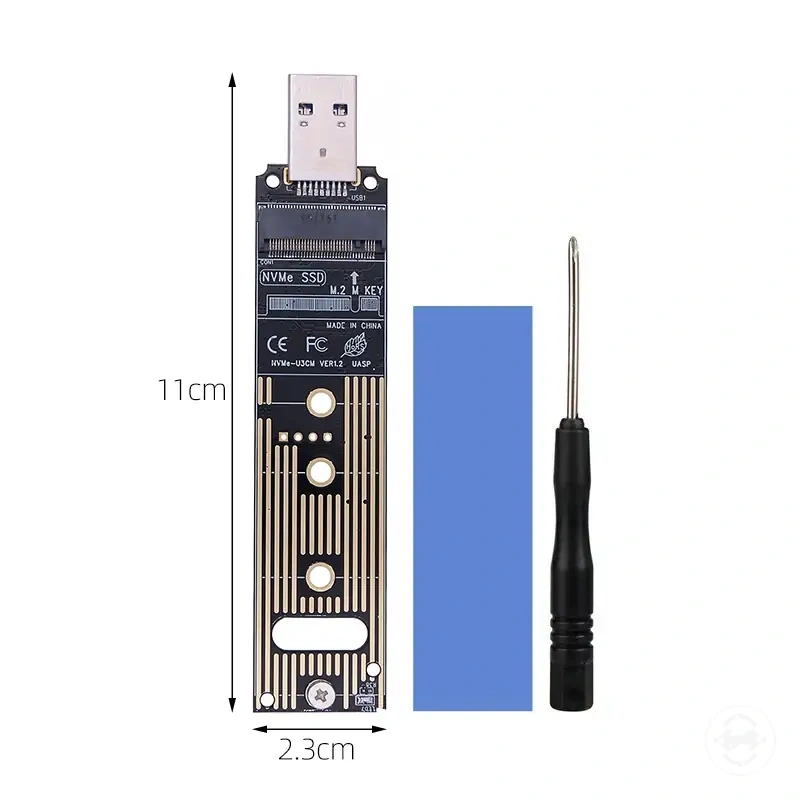

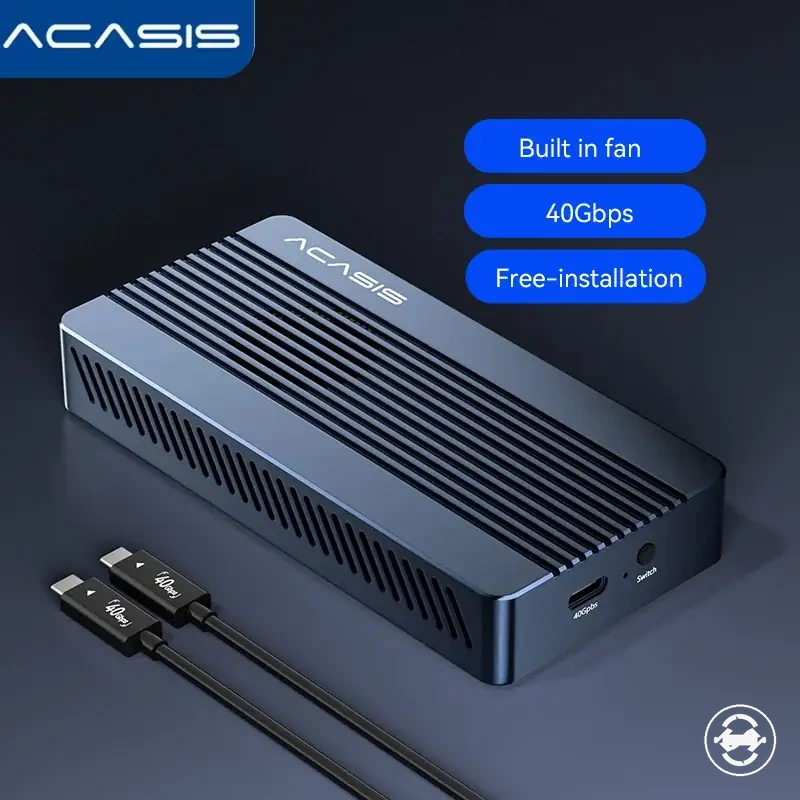

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.
- مسار الموصل: تأكد من أن الكابل أو المهايئ يتطابق مع منفذ العلبة والمنفذ المضيف.
- قدرة البيانات: تحقق من أن الكابل قادر على نقل البيانات ويدعم وضع الاتصال المطلوب.
- تصنيف الكابل: طابق تصنيف الكابل مع متطلبات العلبة والمضيف.
- الطول: ضع في الاعتبار الطول كجزء من ملاءمة الموصل واستقرار الاتصال.
- الملاءمة الفعلية: تحقق من أن مسار الكابل يعمل مع المنافذ والإعداد المتاحين.
- الحاجة إلى الاستبدال: فكر في كابل بديل عندما تكون قدرة الكابل المرفق غير واضحة.

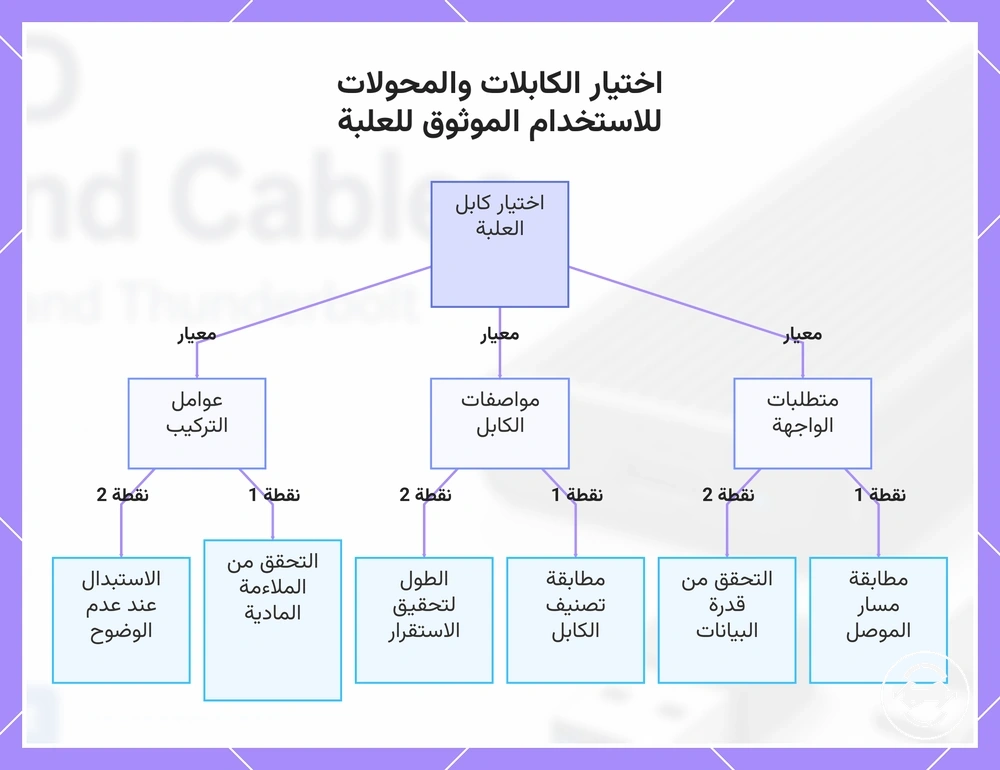

يلخص هذا المخطط الفحوصات الأساسية لاختيار كابل أو محول يتوافق مع منفذ العلبة ومنفذ المضيف وحالة الاستخدام المقصودة.
كابلات USB-C إلى USB-C وكابلات USB-C إلى USB-A
يتم اختيار كابلات USB-C إلى USB-C وUSB-C إلى USB-A من خلال مطابقة مسار الكابل بين منفذ العلبة والجهاز المضيف. يربط كابل USB-C إلى USB-C منفذ علبة USB-C بجهاز مضيف USB-C متوافق، بينما يربط كابل USB-C إلى USB-A العلبة بجهاز مضيف بمنفذ USB-A. يجب التحقق من شكل طرف الكابل ودعم البيانات قبل اختيار مسار الاتصال.
قد يستخدم كمبيوتر محمول حديث مزود بمنفذ USB-C كابل USB-C إلى USB-C عندما يدعم منفذ العلبة والجهاز المضيف مسار الاتصال ذلك. قد يتطلب كمبيوتر مكتبي أقدم بمنفذ USB-A كابل USB-C إلى USB-A أو مهايئ حسب الموصل المتاح من جانب المضيف. يعتمد الحد الأقصى المتوقع للسرعة وسلوك الاتصال على دعم البيانات والحاجة إلى المهايئ والقدرة المدعومة لمسار الكابل.
تفصل المقارنة أدناه بين اختيار مسار الكابل حسب ملاءمة المضيف وفحوصات القدرة.
| مسار الكابل | ملاءمة المضيف | فحص القدرة | السبب النموذجي للاستخدام |
|---|---|---|---|
| USB-C إلى USB-C | يناسب جهازاً مضيفاً بمنفذ USB-C متوافق | تحقق من دعم البيانات وقدرة الاتصال المدعومة | يصل منفذ علبة بمسار مضيف USB-C مطابق |
| USB-C إلى USB-A | يناسب جهازاً مضيفاً بمنفذ USB-A | تحقق من دعم البيانات والحاجة إلى المهايئ عند الضرورة | يصل منفذ علبة بموصل قديم من جانب المضيف |
الكابلات القادرة على نقل البيانات مقابل كابلات الشحن فقط
يوفر الكابل القادر على نقل البيانات مسار بيانات قابل للاستخدام لعلبة SSD M.2، بينما يمكن لكابل الشحن فقط توفير سلوك طاقة دون تمكين الوصول إلى بيانات التخزين. عندما يكون الكابل مخصصاً للشحن فقط، قد لا تمتلك العلبة اتصال البيانات المطلوب للكشف. ينبغي اعتبار قدرة الكابل عاملاً محتملاً واحداً عندما لا يتم الكشف عن العلبة.
مسار التحقق الواضح هو اختبار العلبة بكابل معروف بقدرته على نقل البيانات قبل تغيير أجزاء أخرى من الإعداد. قد يوفر الكابل المرفق دعماً للبيانات، لكن تصنيف الكابل غير المعروف أو نوع الكابل قد يجعل نتائج الكشف أصعب في التفسير. يساعد الحفاظ على ثبات المنفذ المضيف أثناء الاختبار في فصل قدرة الكابل عن عوامل الاتصال الأخرى.
تتحقق قائمة التحقق أدناه من قدرة الكابل دون افتراض أن الكابل هو السبب الوحيد المحتمل:
- مصدر الكابل: تحقق من أين أتى الكابل وما إذا كان استخدامه المقصود معروفاً.
- دعم البيانات: تأكد من أن الكابل يوفر مسار بيانات قابل للاستخدام للعلبة.
- كابل معروف: اختبر بكابل معروف بقدرته على نقل البيانات لمقارنة سلوك الكشف.
- المنفذ المضيف: تجنب تغيير متغيرات متعددة في وقت واحد أثناء عملية التحقق.

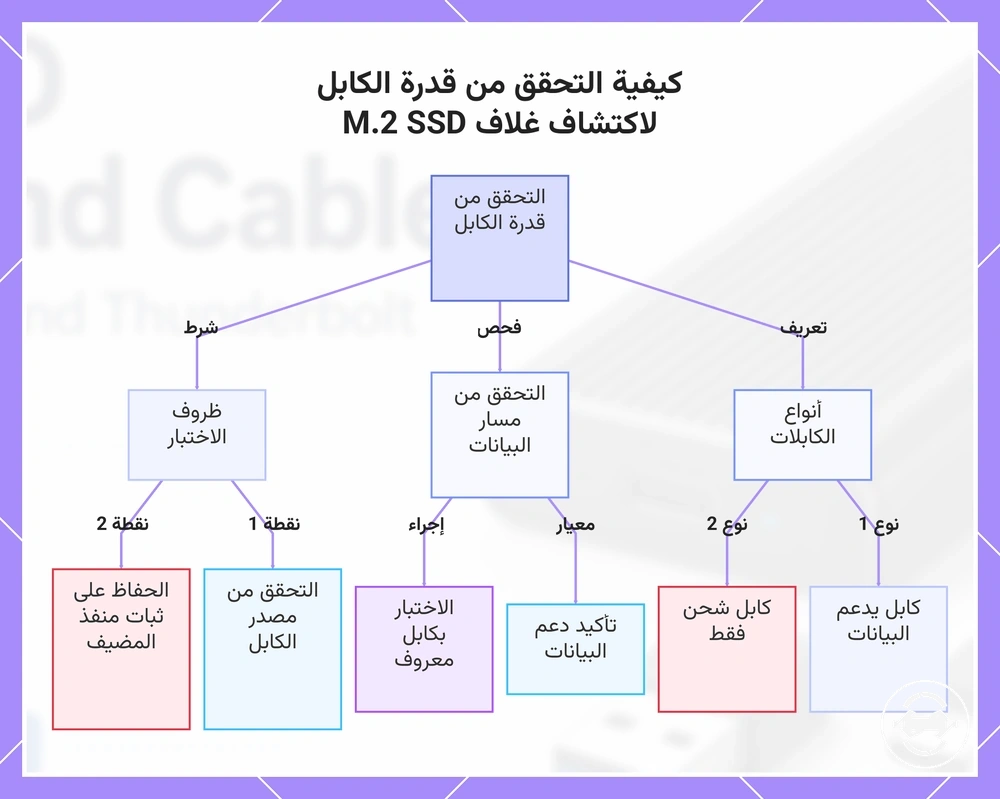

يوضح هذا المخطط أنواع الكابلات وخطوات التحقق الرئيسية لتحديد ما إذا كانت قدرة الكابل على نقل البيانات تسبب فشل اكتشاف الغلاف.
اعتبارات الكابل القابل للفصل والكابل المرفق والكابل البديل
يمكن أن تهم اختيارات الكابل المرفق والكابل القابل للفصل والكابل البديل عندما يتغير إعداد العلبة أو عندما تؤثر حالة الكابل على سلوك الاتصال. قد يكون الكابل المرفق مناسباً عندما يتطابق تصنيفه المضمن وطوله وملاءمة موصله مع إعداد العلبة والمضيف. قد يتم التفكير في كابل بديل عندما يكون مصدر الكابل أو المعيار المدعوم أو حالته الفعلية غير مؤكدة.
يجب أن تتطابق الكابلات البديلة مع ملاءمة موصل العلبة والمعيار المدعوم وليس فقط شكل القابس المرئي. يمكن أن يؤثر تصنيف الكابل وطوله وتخفيف الشد على استقرار الاتصال، بينما قد تساهم ظروف مثل استخدام قاعدة التوصيل أو موصل مهترئ في انقطاعات متقطعة في بعض الإعدادات.
تنظم قائمة التحقق أدناه معايير استبدال الكابل العملية:
- تصنيف الكابل: تحقق مما إذا كان الكابل يدعم قدرة الاتصال المطلوبة للعلبة.
- الطول: ضع في الاعتبار الطول كجزء من مسار الكابل والإعداد الفعلي والاستقرار.
- ملاءمة الموصل: تأكد من أن الكابل يتطابق مع منفذ العلبة ومسار اتصال المضيف.
- تخفيف الشد: ضع في الاعتبار دعم الموصل وبناء الكابل حول نقاط الاتصال.
- استخدام قاعدة التوصيل: ضع في الاعتبار ما إذا كانت قاعدة التوصيل تغير مسار الاتصال أو السلوك المدعوم.
- موصل مهترئ: افحص بحثاً عن التآكل عند حدوث انقطاعات متقطعة.

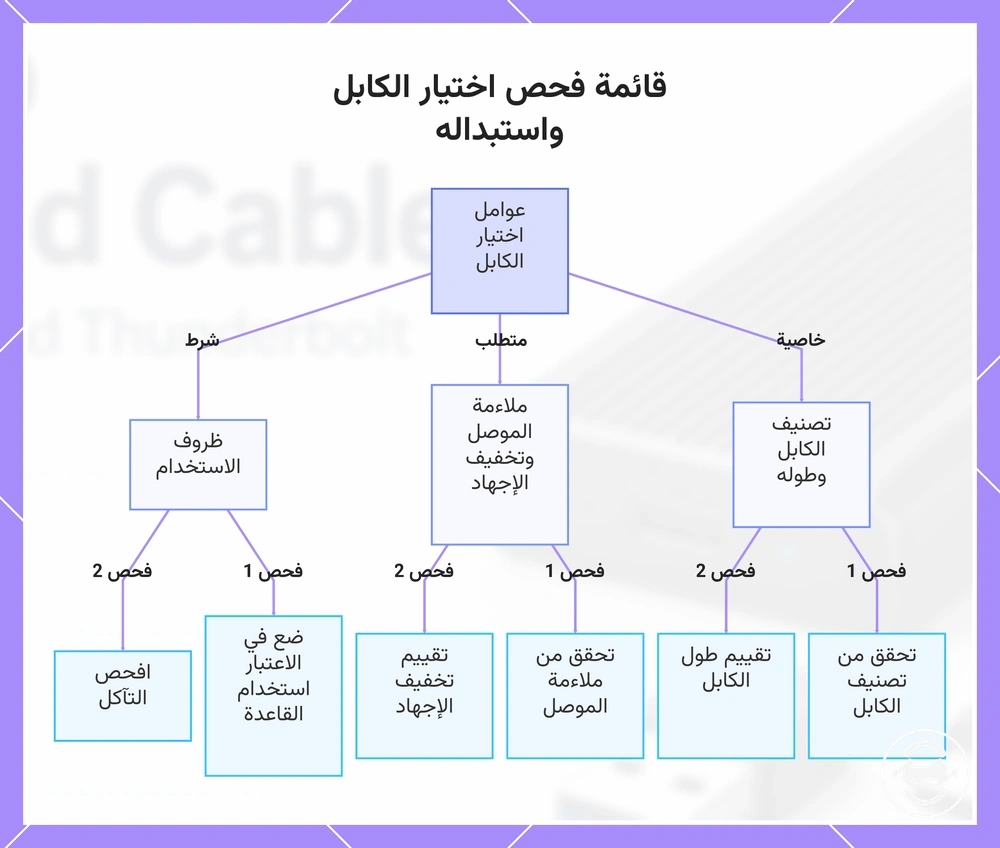

يوضح هذا المخطط العوامل الرئيسية التي يجب فحصها عند اختيار أو استبدال كابل لإعداد الهيكل.
أعراض الكشف والاتصال المتعلقة بالكابل
أعراض الكابل هي إشارات تشخيصية يمكن أن تشير إلى الكابل أو المهايئ أو المنفذ المضيف أو العلبة أو جزء آخر من مسار الاتصال. عرض مثل عدم الكشف أو الانقطاعات المتقطعة أو التباطؤ الاحتياطي أو النقل غير المستقر لا يثبت سبباً واحداً بمفرده. يجب أن يفصل الفحص التالي بين الظروف المتعلقة بالكابل وعوامل تكوين العلبة أو المضيف الأوسع.
عند ظهور مشكلة اتصال، يمكن أن يساعد فحص الكابل والمهايئ والمنفذ والعلبة والمضيف بشكل منفصل في تحديد الحالة المحتملة. قد يؤثر تصنيف الكابل أو ملاءمة الموصل أو الوضع المتفاوض عليه على الكشف أو الموثوقية، لكن أعراضاً مماثلة يمكن أن تأتي من أجزاء أخرى من الإعداد. هذا يجعل الفحص خطوة بخطوة أكثر فائدة من افتراض أن الكابل هو السبب.
يمكن أن تظهر الأعراض المتعلقة بالكابل بأنماط مختلفة حسب مسار الاتصال. قد تتعلق مشكلة عدم الكشف بدعم الكابل أو سلوك المنفذ المضيف أو اتصال العلبة، بينما قد تتضمن الانقطاعات المتقطعة ملاءمة الموصل أو موثوقية المهايئ. يمكن أن يشير التباطؤ الاحتياطي والنقل غير المستقر أيضاً إلى أن الاتصال يعمل في وضع مخفض.
| العرض | مشكلة الاتصال المحتملة | الفحص | ما يعنيه |
|---|---|---|---|
| عدم الكشف | حالة اتصال الكابل أو المهايئ أو المنفذ المضيف أو العلبة | تحقق من دعم الكابل وملاءمة الموصل وسلوك المنفذ المضيف | يشير العرض إلى مشكلة اتصال تحتاج إلى عزل إضافي |
| انقطاعات متقطعة | ملاءمة الموصل أو حالة الكابل أو مسار المهايئ أو استقرار الاتصال | تحقق من توصيلات الكابل والمكونات ذات الصلة | قد لا يظل الاتصال مستقراً في ظل الإعداد الحالي |
| تباطؤ احتياطي | تصنيف الكابل أو الوضع المتفاوض عليه أو حد الاتصال المدعوم | تحقق من الكابل المدعوم ومسار الاتصال | قد يعمل الإعداد في وضع مخفض |
| نقل غير مستقر | حالة اتصال الكابل أو المهايئ أو المنفذ المضيف أو العلبة | راجع مسار الاتصال وعوامل التقييد المحتملة | يشير العرض إلى الحاجة لفحص إضافي |
قد تحتاج أعراض التباطؤ الاحتياطي إلى مراجعة أكثر تركيزاً للظروف المتعلقة بالسرعة بعد فحوصات الكابل والمنفذ. للحالات التي يظل فيها الأداء المنخفض غير واضح، راجع سرعة النقل الفعلية للمسار المخصص للسرعة.
قد تتطلب الانقطاعات المتقطعة فصلاً إضافياً بين عوامل الكابل والمهايئ واستقرار الاتصال. إذا استمرت الانقطاعات بعد هذه الفحوصات، راجع disconnecting problems للمسار المخصص للاستقرار.
