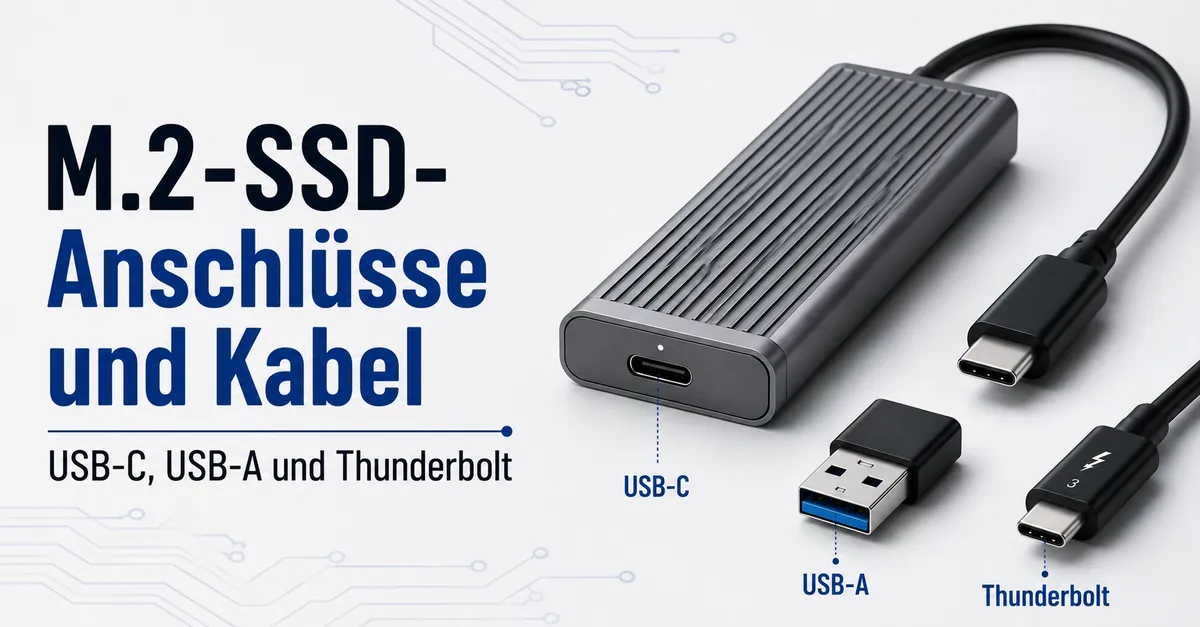

Anschlüsse und Kabel bei M.2-SSD-Gehäusen: USB-C, USB-A und Thunderbolt

Anschlüsse und Kabel bei M.2-SSD-Gehäusen bilden die externe Verbindungsebene zwischen der eingebauten SSD und dem Hostgerät. Dieser Verbindungsweg kann je nach Kombination von Gehäuse, Kabel und Hostanschluss die Benutzerfreundlichkeit, Kompatibilität, Geschwindigkeitsobergrenzen und Zuverlässigkeit beeinflussen. Die Steckerform und der Verbindungsstandard beschreiben getrennte Teile der Gehäuseverbindung.

Das gleiche M.2-SSD-Gehäuse kann sich an verschiedenen Computern, Adaptern und Kabeln unterschiedlich verhalten, da jeder Verbindungsweg unterschiedliche Fähigkeiten unterstützen kann. Ein USB-C-Stecker kann verschiedene Protokolle nutzen, während eine USB-A-Verbindung vom Hostanschluss und Adapterweg abhängen kann. Das unterstützte Verhalten hängt von der Kombination aus Gehäuse, Kabel und Hostgerät ab. Siehe den Ratgeber zu M.2-SSD-Gehäusen für den weiteren Kategorienkontext.

Anschlüsse und Kabel bei M.2-SSD-Gehäusen sollten gemeinsam über USB-C, USB-A, Thunderbolt, Kabelkapazität, Adapterverwendung und Hostanschlussunterstützung bewertet werden. USB-Standards wie USB 3.2 und USB4 beschreiben Verbindungsfähigkeiten, aber die nutzbare Geschwindigkeitsobergrenze hängt von der unterstützten Kombination aus Gehäusehardware, Kabel und Hostgerät ab.

Verbindungselement	Beschreibung	Auswirkung	Zu prüfen
Steckerform	Die physische Stecker- oder Anschlussform, wie USB-C oder USB-A	Physische Verbindung und Kabelsitz	Dass der Stecker zum Gehäuse und Hostanschluss passt
Verbindungsstandard	Die unterstützte Protokoll- oder Schnittstellenklasse	Mögliche Geschwindigkeitsobergrenze und Verbindungsmodus	Gehäuse, Kabel und Host unterstützen denselben Standard
Kabel	Der Verbindungsweg zwischen Gehäuse und Host	Datenübertragungsfähigkeit und Verbindungsstabilität	Kabelkapazität, Bewertung und Steckertyp
Hostanschluss	Der Verbindungspunkt des Computers oder Geräts	Kompatibilität und unterstützte Modi	Unterstützte USB- oder Thunderbolt-Funktionen

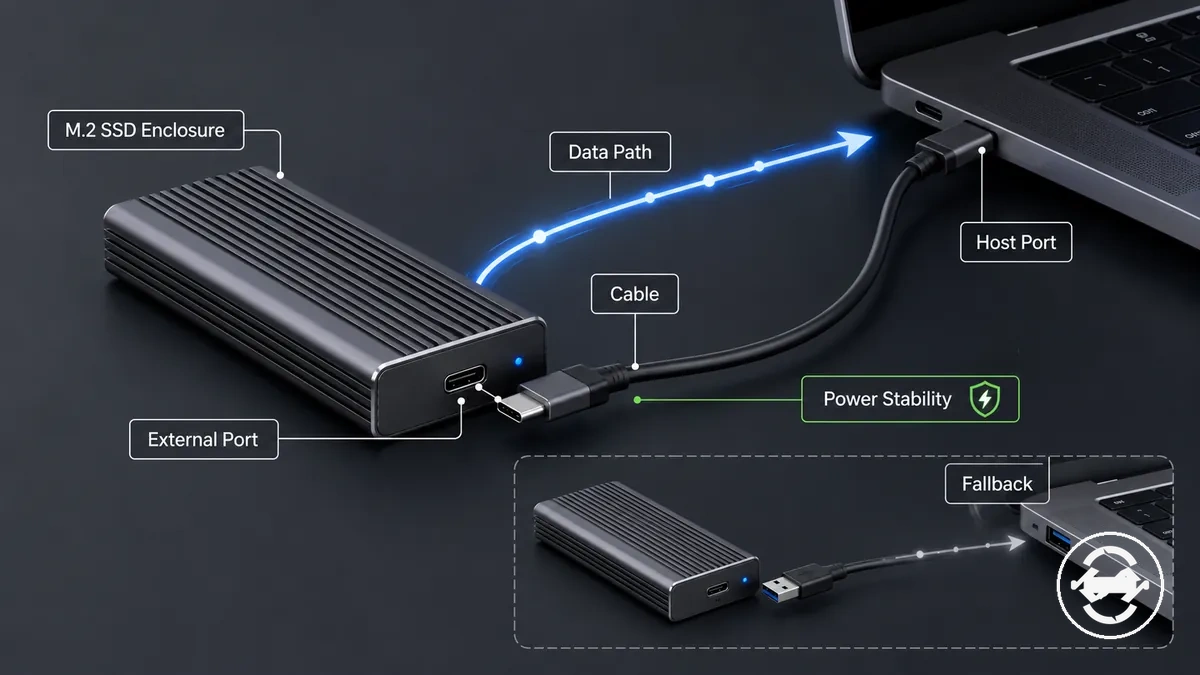

Was der externe Anschluss und das Kabel bei einem M.2-SSD-Gehäuse steuern

Der externe Anschluss und das Kabel steuern den Verbindungsweg zwischen einem M.2-SSD-Gehäuse und dem Hostgerät und beeinflussen Datenübertragung, Stromstabilität, Erkennung und Rückfallverhalten. Das Gehäuse ist auf die gemeinsame Unterstützung von externem Anschluss, Kabel und Host angewiesen, nicht auf das Kabel allein. Steckerform, Protokollunterstützung, Bandbreite und Signalqualität beeinflussen das Verbindungsverhalten.

Das gleiche M.2-SSD-Gehäuse kann sich an verschiedenen Computern unterschiedlich verhalten, da die Fähigkeiten von Hostanschluss, Kabel und Gehäuse variieren können. Eine ähnlich aussehende Verbindung kann unterschiedliche Protokolle oder Verbindungsmodi unterstützen, was die verfügbare Geschwindigkeitsobergrenze oder das Erkennungsverhalten ändern kann. Das Ergebnis hängt von der unterstützten Kombination aus Gehäuse, Kabel und Hostgerät ab.

Der externe Anschluss und das Kabel steuern verschiedene Teile des Verbindungswegs:

• Den Datenweg zwischen dem M.2-SSD-Gehäuse und dem Hostgerät, einschließlich des unterstützten Übertragungsverhaltens.
• Die Stromstabilität über die Verbindung, die die Erkennung und den konsistenten Betrieb beeinflussen kann.
• Die Protokollaushandlung zwischen Gehäuse, Kabel und Hostanschluss.
• Die verfügbare Geschwindigkeitsobergrenze, wenn Gehäuse, Kabel und Host denselben Verbindungsmodus unterstützen.
• Das Erkennungsverhalten, wenn die Fähigkeiten von Gehäuse, Kabel oder Host nicht vollständig übereinstimmen.

Die externe Verbindungsebene ist getrennt von der Prüfung, ob die interne SSD in das Gehäuse passt. Vollständige Prüfungen des Laufwerkstyps und des physischen Sitzes gehören zu den Kompatibilitätsanforderungen, während sich dieser Abschnitt auf den Anschluss-, Kabel- und Hostverbindungsweg konzentriert.

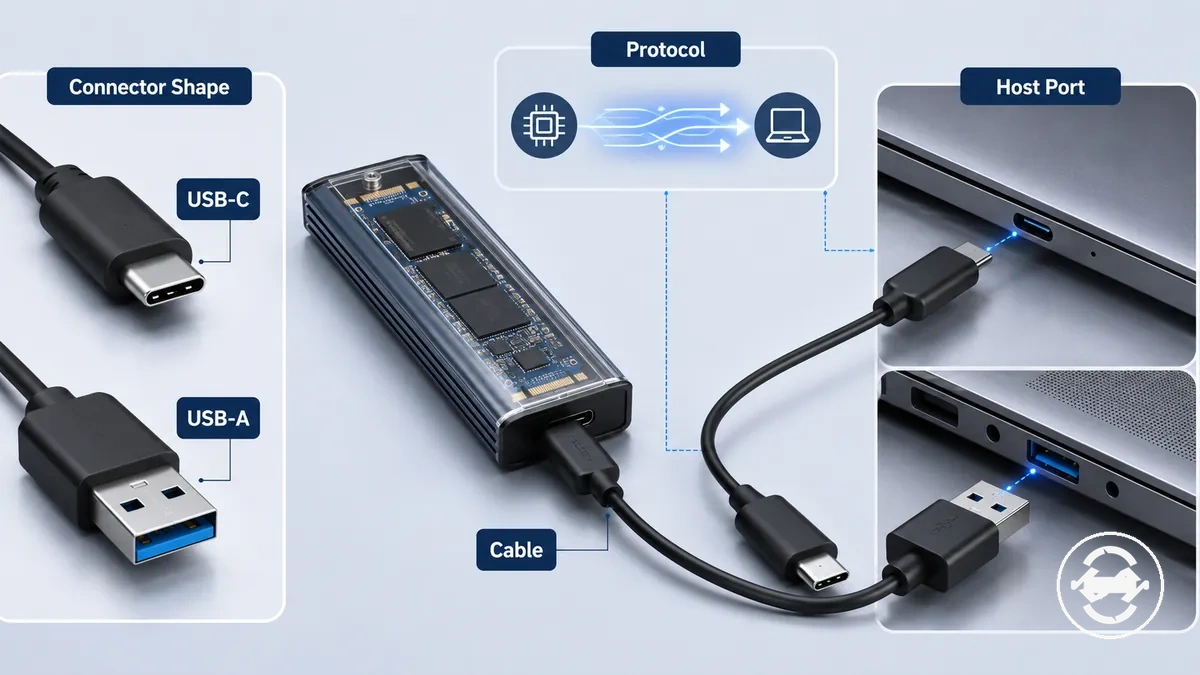

Steckerform versus Verbindungsstandard

Die Steckerform ist die physische Form des Steckers einer M.2-SSD-Gehäuseverbindung, während der Verbindungsstandard das unterstützte Datenprotokoll oder die Schnittstellenfähigkeit beschreibt. Steckerform und Verbindungsstandard sind getrennte Konzepte: Ein Stecker gibt den physischen Verbindungstyp an, ein Standard die unterstützte Kommunikationsmethode. USB-C und USB-A beschreiben physische Steckerformen, während Protokolle wie USB 3.2, USB4 und Thunderbolt unterstützte Verbindungsfähigkeiten beschreiben.

Ähnlich aussehende Anschlüsse können unterschiedliche Fähigkeiten unterstützen, daher beschreibt die sichtbare Steckerform nicht vollständig das Verbindungsverhalten. Ein Stecker in USB-C-Form kann je nach Hostunterstützung, Gehäusefähigkeit und Kabelanforderung unterschiedliche Protokolle unterstützen. Die Überprüfung der Anschlussbezeichnung, der Protokollunterstützung und der Kabelanforderung hilft, das wahrscheinliche Verbindungsergebnis zu ermitteln.

Steckerform und Verbindungsstandard lassen sich unterscheiden, indem man vergleicht, was jeder Begriff beschreibt und welche Informationen er liefert. Der folgende Vergleich trennt den physischen Sitz von der Protokollfähigkeit.

Begriff	Aussage	Nicht belegt
Steckerform	Die physische Steckerform, wie USB-C oder USB-A	Die vollständige Protokollunterstützung oder Verbindungsfähigkeit
Verbindungsstandard	Das unterstützte Protokoll, wie USB 3.2, USB4 oder Thunderbolt-Fähigkeit	Das endgültige Verbindungsergebnis ohne passende Hostunterstützung und Kabelanforderungen
Anschlussbezeichnung	Die vom Gerät angezeigte Schnittstelleninformation	Das vollständige Verhalten des Verbindungswegs allein
Kabelanforderung	Die für einen unterstützten Verbindungsmodus benötigte Kabelkapazität	Das Ergebnis ohne Berücksichtigung von Gehäuse und Hostgerät

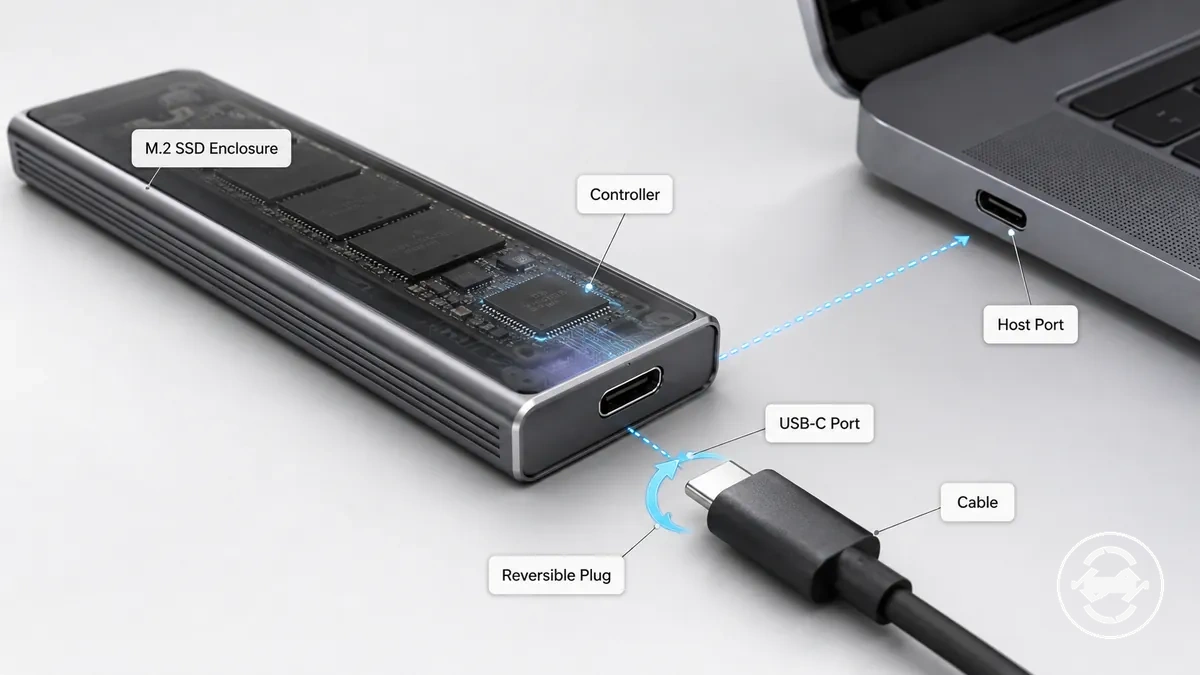

USB-C als Anschluss am Gehäuse

USB-C am Gehäuse bezeichnet die physische Buchse, die zum Anschluss eines M.2-SSD-Gehäuses über ein Kabel verwendet wird. Der USB-C-Stecker bietet eine umkehrbare Steckerausrichtung und eine gebräuchliche Anschlussform, definiert aber nicht automatisch die vollständige Protokollunterstützung. Das unterstützte Verbindungsverhalten hängt vom Gehäuse-Controller, Hostanschluss und der Kabelkapazität ab.

USB-C als Anschluss am Gehäuse kann bei verschiedenen Geräten ähnlich aussehen, während es unterschiedliche Verbindungsfähigkeiten unterstützt. Der Gehäuse-Controller, Hostanschluss und die Kabelanforderung können den verfügbaren Verbindungsmodus beeinflussen. Die USB-C-Form belegt nicht den unterstützten Standard, da die Protokollunterstützung je nach vollständigem Verbindungsweg variieren kann.

Der USB-C-Anschluss an einem M.2-SSD-Gehäuse trennt den Anschlusskomfort von der Verbindungsfähigkeit:

• Umkehrbarer Stecker: Die Kabelausrichtung kann den physischen Anschluss vereinfachen.
• Kabelverfügbarkeit: USB-C-Kabel werden häufig in verschiedenen Gehäuse- und Hostkonfigurationen verwendet.
• Protokollunterstützung: Der unterstützte Verbindungsmodus kann je nach Controller, Hostanschluss und Kabelkapazität variieren.

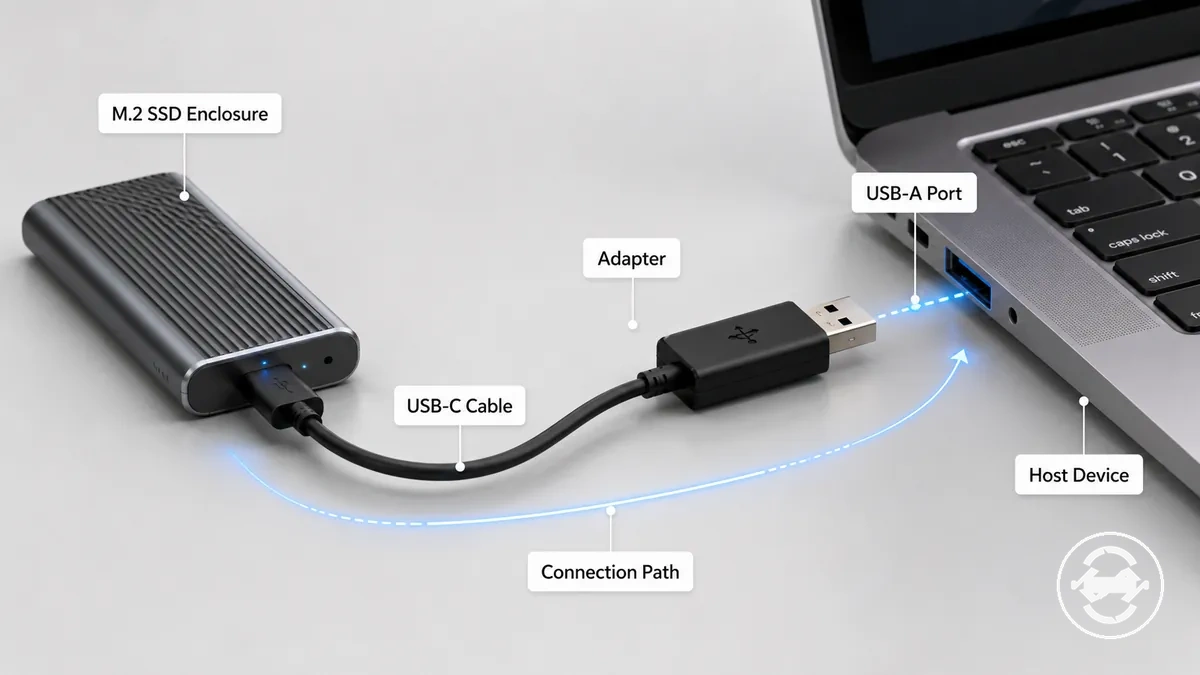

USB-A als Host-seitiger Adapter oder älterer Anschluss

USB-A ist ein Host-seitiger Verbindungsweg, der verwendet wird, wenn ein Computer einen USB-A-Anschluss statt USB-C bereitstellt. Ein M.2-SSD-Gehäuse kann über ein USB-C-auf-USB-A-Kabel oder einen Adapter angeschlossen werden, sodass das Gehäuse über den älteren Anschluss des Computers kommunizieren kann. Das verfügbare Verbindungsverhalten hängt vom USB-Standard, der Hostunterstützung und dem Adapterweg ab.

Ein USB-A-Hostanschluss verbindet Computer und Gehäuse über einen bestimmten Kabelweg, anstatt den Gehäuse- oder SSD-Typ zu ändern. Der Adapter, das Kabel und die Hostunterstützung können den Verbindungsmodus, das Bandbreitenlimit und die Stromstabilität beeinflussen. Beispielsweise kann das gleiche M.2-SSD-Gehäuse über USB-A an ein älteres Laptop angeschlossen werden, das Ergebnis kann jedoch je nach den unterstützten Verbindungsbedingungen variieren.

USB-A-Verbindungen trennen den physischen Anschluss von der unterstützten Fähigkeit:

• Host-seitiger Anschluss: USB-A stellt den computerseitigen Verbindungspunkt für den Adapter- oder Kabelweg bereit.
• Adapterweg: Ein USB-C-auf-USB-A-Kabel oder Adapter kann ein Gehäuse an einen USB-A-Computeranschluss anschließen, sofern unterstützt.
• Verbindungsgrenzen: USB-Standard, Kabelkapazität und Stromversorgungsbedingungen können Bandbreite und Stabilität beeinflussen.

Thunderbolt und USB-C überschneiden sich, bieten aber keine identische Unterstützung

Thunderbolt und USB-C überschneiden sich in der Steckerform, ihre Protokollunterstützung kann sich jedoch unterscheiden. Eine Thunderbolt-Verbindung kann einen Stecker in USB-C-Form verwenden, während der unterstützte Verbindungsmodus von der Hostunterstützung, der Gehäuse-Controller-Unterstützung und der Kabelunterstützung abhängt.

Ein Anschluss in USB-C-Form kann unterschiedliche Verbindungsfähigkeiten repräsentieren, daher definiert die Steckerform allein nicht das unterstützte Protokoll. Das Thunderbolt-Gehäuse, das USB-C-Gehäuse, der Hostanschluss und das Kabel müssen den gewünschten Verbindungsmodus übereinstimmend unterstützen. Wenn die Verbindungsteile nicht zusammenpassen, kann ein Rückfallmodus mit anderen Fähigkeitsstufen auftreten.

Element	Was übereinstimmt	Was noch Unterstützung benötigt
USB-C-Form	Die physische Steckerform des Gehäuses oder Hostanschlusses	Das unterstützte Protokoll und die Schnittstellenunterstützung
Thunderbolt-Protokoll	Die unterstützte Kommunikationsmethode zwischen kompatiblen Geräten	Hostunterstützung, Gehäuse-Controller-Unterstützung und Kabelunterstützung
Kabel	Der Verbindungsweg zwischen Gehäuse und Hostgerät	Unterstützung für den erforderlichen Verbindungsmodus
Hostanschluss	Der computerseitige Verbindungspunkt	Unterstütztes Protokoll und Rückfallverhalten

USB 3.2, USB4 und Thunderbolt-Bezeichnungen bei M.2-Gehäuseanschlüssen

Anschlussbezeichnungen an einem M.2-SSD-Gehäuse geben Protokoll- und Bandbreitenklassen an, die unterstützte Verbindungsfähigkeiten beschreiben. Bezeichnungen wie USB 3.2, USB4 und Thunderbolt sind Signale, die im Zusammenspiel mit dem Gehäuse-Controller, dem Hostanschluss und dem Kabel interpretiert werden müssen, nicht als direkte Messwerte für Übertragungsergebnisse.

USB 3.2, USB4 und Thunderbolt können in einem M.2-Gehäuse-Setup unterschiedliche Verbindungsklassen repräsentieren. Die Bezeichnung, die Hostunterstützung, die Kabelbewertung und der Gehäuse-Controller müssen für den gewünschten Verbindungsmodus zusammenpassen. Stimmen diese Teile nicht überein, kann die Verbindung einen Rückfallmodus mit einer anderen Geschwindigkeitsobergrenze nutzen.

Wenn eine Bezeichnung und die angeschlossenen Komponenten nicht vollständig übereinstimmen, kann das Gehäuse über einen reduzierten, vom Verbindungsweg unterstützten Modus betrieben werden. Das Verständnis der Bezeichnungsbedeutung hilft, die Schnittstellenfähigkeit von beobachteten Ergebnissen zu trennen. Zu gemessenen Leistungsfaktoren jenseits der Bezeichnungsinterpretation siehe reale Übertragungsgeschwindigkeit.

Die folgende Tabelle ordnet Anschlussbezeichnungen danach, was sie anzeigen können und was noch zusammenpassen muss.

Bezeichnung	Mögliche Aussage	Muss ebenfalls passen	Sichere Erwartung
USB 3.2	Eine Protokollbezeichnung, die eine mögliche Verbindungsklasse beschreibt	Hostunterstützung, Kabelbewertung und Gehäuse-Controller-Fähigkeit	Zeigt einen möglichen Modus an, kein garantiertes Übertragungsergebnis
USB4	Eine Protokollbezeichnung, die eine unterstützte Verbindungsklasse identifiziert	Kompatibler Hostanschluss, Kabelunterstützung und Gehäuseunterstützung	Erfordert passende Komponenten für den gewünschten Verbindungsmodus
Thunderbolt	Eine Protokollbezeichnung, die mit unterstützten Verbindungswegen verbunden ist	Hostunterstützung, Gehäuse-Controller-Unterstützung und Kabelunterstützung	Das Erscheinungsbild des Steckers allein definiert nicht die unterstützte Fähigkeit

Schnittstellenobergrenzen von 10 Gbit/s, 20 Gbit/s und 40 Gbit/s

10 Gbit/s, 20 Gbit/s und 40 Gbit/s beschreiben Schnittstellenobergrenzen und keine garantierten dauerhaften Übertragungsraten. Diese Werte stellen Bandbreitenklassen dar, die eine mögliche Verbindungsobergrenze definieren, wenn Gehäuseunterstützung, Kabelbewertung und Hostfähigkeit übereinstimmen. Die Schnittstellenobergrenze beschreibt das Verbindungslimit, während das praktische Ergebnis vom vollständigen Verbindungsweg abhängt.

Eine Verbindung kann in einen niedrigeren ausgehandelten Modus zurückfallen, wenn ein Teil des Setups nicht der Schnittstellenobergrenze entspricht. Ein Gehäuse mit einem höher bewerteten Limit kann beispielsweise einen reduzierten Modus nutzen, wenn der Hostanschluss, die Kabelbewertung oder die Gehäuseunterstützung nicht die gleiche Fähigkeit bieten können. Dieses schwache Glied kann die verfügbare Verbindungsobergrenze reduzieren, ohne die Schnittstellenbezeichnung selbst zu ändern.

Die folgende Tabelle trennt Schnittstellenobergrenzen von den Anforderungen und Bedingungen, die den unterstützten Modus reduzieren können.

Schnittstellenobergrenze	Übereinstimmungsanforderung	Was sie reduzieren kann
10 Gbit/s	Übereinstimmende Hostfähigkeit, Kabelbewertung und Gehäuseunterstützung	Niedrigerer unterstützter Modus durch Nichtübereinstimmung von Host, Kabel oder Gehäuse
20 Gbit/s	Kompatible Verbindungsunterstützung über Gehäuse- und Hostweg hinweg	Rückfall durch nicht unterstützte Komponenten oder Verbindungsgrenzen
40 Gbit/s	Übereinstimmende Schnittstellenunterstützung zwischen Host, Kabel und Gehäuse	Einschränkungen der Hostfähigkeit, Kabelbewertung oder Gehäuseunterstützung

Rückwärtskompatibilität und Rückfall-Verbindungsmodi

Rückwärtskompatibilität ermöglicht es einer M.2-SSD-Gehäuseverbindung, einen Rückfallmodus zu nutzen, wenn Gehäuse, Kabel und Host nicht den höchsten unterstützten Standard gemeinsam haben. Dieser Rückfallmodus ist eine Form der Protokollaushandlung, die die grundlegende Nutzung über einen unterstützten niedrigeren Modus erhalten kann, während die Verbindung möglicherweise mit reduzierter Geschwindigkeit oder weniger verfügbaren Funktionen arbeitet.

Eine funktionierende Verbindung kann dennoch unterhalb der erwarteten Geschwindigkeitsobergrenze des Gehäuses arbeiten, wenn der Hostanschluss, die Kabelbewertung oder der Gehäuse-Controller einen niedrigeren ausgehandelten Modus unterstützen. Ein Kabel mit eingeschränkter Unterstützung oder ein Hostanschluss mit anderen Fähigkeiten kann dem Gehäuse beispielsweise erlauben, zu funktionieren, dabei aber einen reduzierten Geschwindigkeitsmodus zu nutzen.

Rückwärtskompatibilität lässt sich verstehen, indem man die grundlegende Nutzung von der vollen Leistungsfähigkeit trennt:

• Hostunterstützung: Prüfen, ob der Hostanschluss den gewünschten Verbindungsmodus unterstützt.
• Kabelbewertung: Prüfen, ob das Kabel die erforderliche Verbindungsfähigkeit unterstützt.
• Gehäuse-Controller: Die unterstützten Modi der Gehäusehardware berücksichtigen.
• Protokollaushandlung: Verstehen, dass nicht übereinstimmende Komponenten zu einem niedrigeren unterstützten Modus führen können.

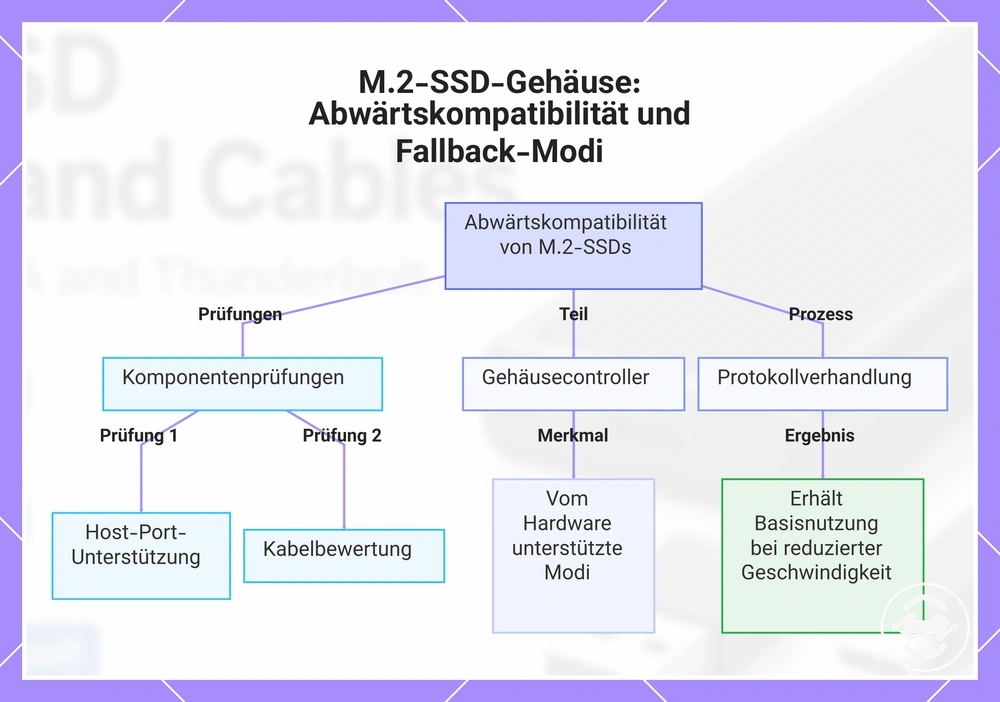

Diese Grafik zeigt die wichtigsten Faktoren und Prüfungen zum Verständnis der Abwärtskompatibilität bei M.2-SSD-Gehäusen, einschließlich Hardwareprüfungen, Gehäusecontroller-Unterstützung und Ergebnisse der Protokollverhandlung.

Hostanschluss, Kabel und Gehäuseunterstützung als gemeinsame Grenze

Der Verbindungsweg hat eine gemeinsame Grenze, da Hostanschluss, Kabel und Gehäuseunterstützung zusammenwirken müssen, um den möglichen Modus zu bestimmen. Das am wenigsten leistungsfähige unterstützte Teil im Pfad kann den ausgehandelten Modus beeinflussen, einschließlich Protokollunterstützung, Bandbreitenbewertung und Stromstabilität. Die Kompatibilität hängt davon ab, wie diese Teile zusammenwirken, nicht von einer einzelnen Komponente allein.

Ein Laptop, Desktop-PC, Hub, Dock oder Adapter kann unterschiedliche Verbindungsbedingungen bieten, da der Hostanschluss und die zugehörigen Komponenten unterschiedliche Fähigkeiten unterstützen können. Das Kabel und der Gehäuse-Controller beeinflussen ebenfalls, ob die Verbindung im erwarteten Modus oder in einem niedrigeren unterstützten Modus arbeitet. Eine Nichtübereinstimmung der Unterstützung kann die verfügbare Verbindungsobergrenze oder das Erkennungsverhalten ändern.

Kompatibilitätsanforderungen helfen, den externen Verbindungsweg zu bewerten, indem Hostanschluss, Kabel und Gehäuseunterstützung gemeinsam geprüft werden. Protokollunterstützung, Bandbreitenbewertung und ausgehandelter Modus können je nach Konfiguration variieren, weshalb Kompatibilität keine einfache Ja-oder-Nein-Bedingung ist.

Das Prinzip der gemeinsamen Grenze hilft zu erklären, warum eine Verbindung eine unterstützte Obergrenze haben kann, die von beobachteten Ergebnissen abweicht. Das endgültige Ergebnis hängt vom vollständigen Verbindungsweg ab, und Faktoren, die die Obergrenze beeinflussen, können zudem die reale Übertragungsgeschwindigkeit beeinflussen.

Die folgende Checkliste bewertet die gemeinsame Grenze über den Verbindungsweg hinweg:

• Hostanschluss: Hostfähigkeit, Protokollunterstützung und den verfügbaren Verbindungsmodus prüfen.
• Kabel: Kabelbewertung prüfen und ob es den gewünschten ausgehandelten Modus unterstützt.
• Gehäuseunterstützung: Gehäuse-Controller-Fähigkeit und unterstützte Verbindungsfunktionen prüfen.

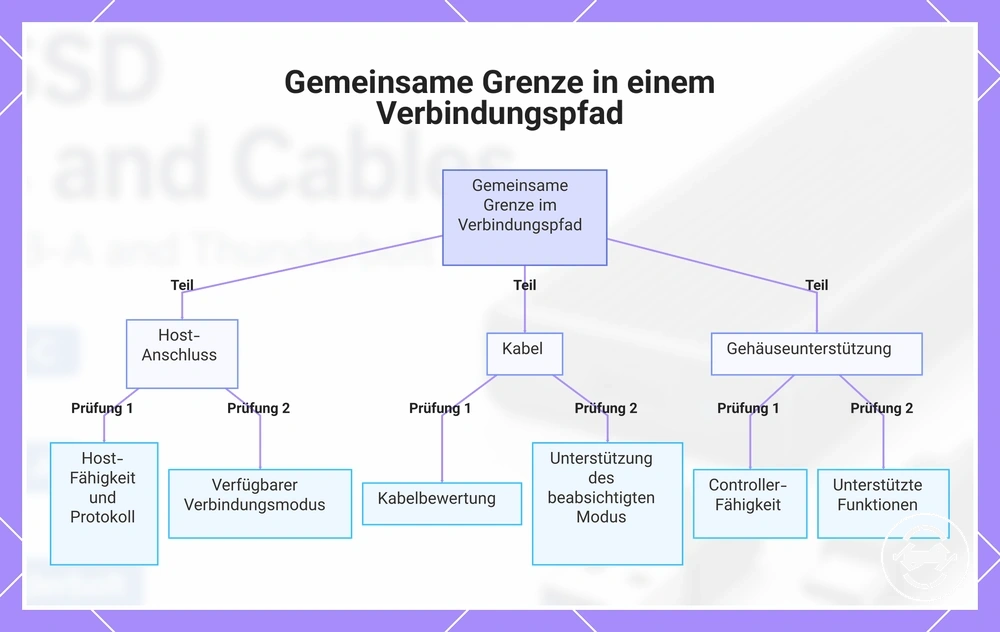

Dieses Diagramm zeigt die drei Komponenten, die die gemeinsame Grenze in einem Verbindungspfad bilden, und die wichtigsten Prüfungen für jede, um den nutzbaren Modus zu bestimmen.

Kabel- und Adapterauswahl für den zuverlässigen Gehäusebetrieb

Die Wahl eines Kabels oder Adapters für den zuverlässigen Gehäusebetrieb erfordert die Abstimmung von Kabelweg, Steckerpassung und Datenfähigkeit mit dem M.2-SSD-Gehäuse und Hostanschluss. Eine geeignete Kabelwahl hängt von den Verbindungsanforderungen ab, nicht nur von der Steckerform, da Kabelbewertung, Länge und physische Passform Erkennung, Stabilität und das unterstützte Verbindungsverhalten beeinflussen können.

Ein USB-C-auf-USB-C-Kabel kann ein Gehäuse mit USB-C-Anschluss an einen kompatiblen USB-C-Hostanschluss anschließen, während ein USB-C-auf-USB-A-Kabel oder Adapter einen anderen Host-seitigen Verbindungsweg bieten kann. Kabel und Adapter sollten zum Gehäuseanschluss und Hostanschluss passen, damit der unterstützte Modus genutzt werden kann. Ein mitgeliefertes Kabel kann ausreichen, wenn seine Fähigkeit zum Setup passt, während ein Ersatzkabel zu prüfen ist, wenn die Kabelkapazität oder das Verbindungsverhalten unsicher ist.

Die Kabel- und Adapterauswahl kann anhand von Steckerpassung, Datenunterstützung, Kabelbewertung, Länge und physischer Passform bewertet werden. Ein datenfähiges Kabel mit geeigneter Bewertung hilft, Gehäuse, Adapter und Hostverbindungsweg aufeinander abzustimmen, während eine schlechte Passform oder unbekannte Fähigkeit die Stabilität beeinträchtigen kann.

Der zuverlässige Gehäusebetrieb hängt von der Auswahl eines Kabels und Adapters ab, die zum Gehäuseanschluss, Hostanschluss und Verwendungszweck passen. Entscheidungssignale wie Steckerpassung, Datenfähigkeit, Kabelbewertung, Länge und Ersatzbedarf helfen zu bestimmen, ob ein beigelegtes Kabel geeignet ist oder ein anderer Kabelweg in Betracht gezogen werden sollte.

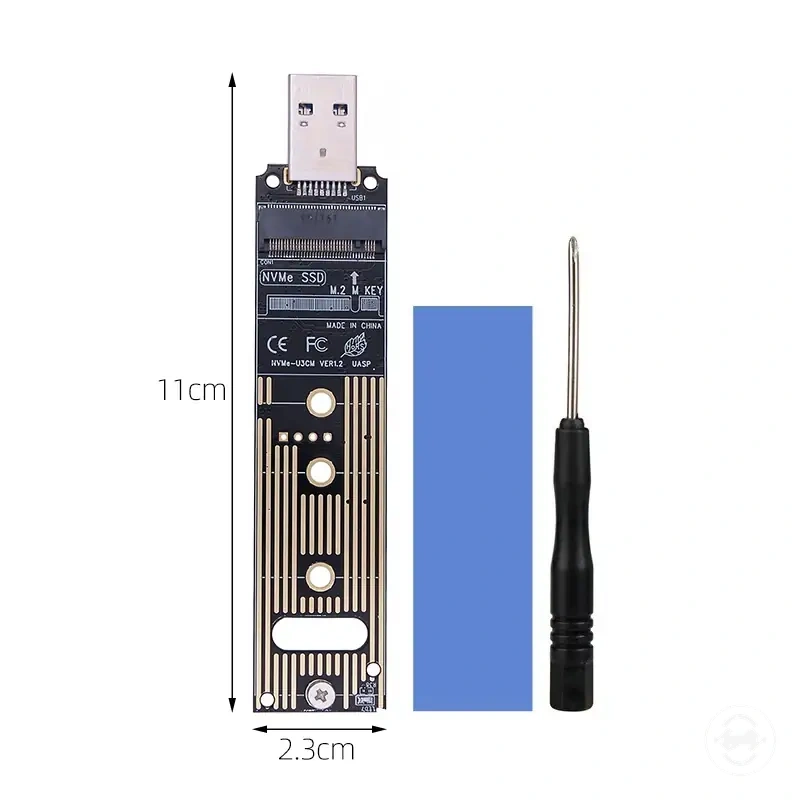

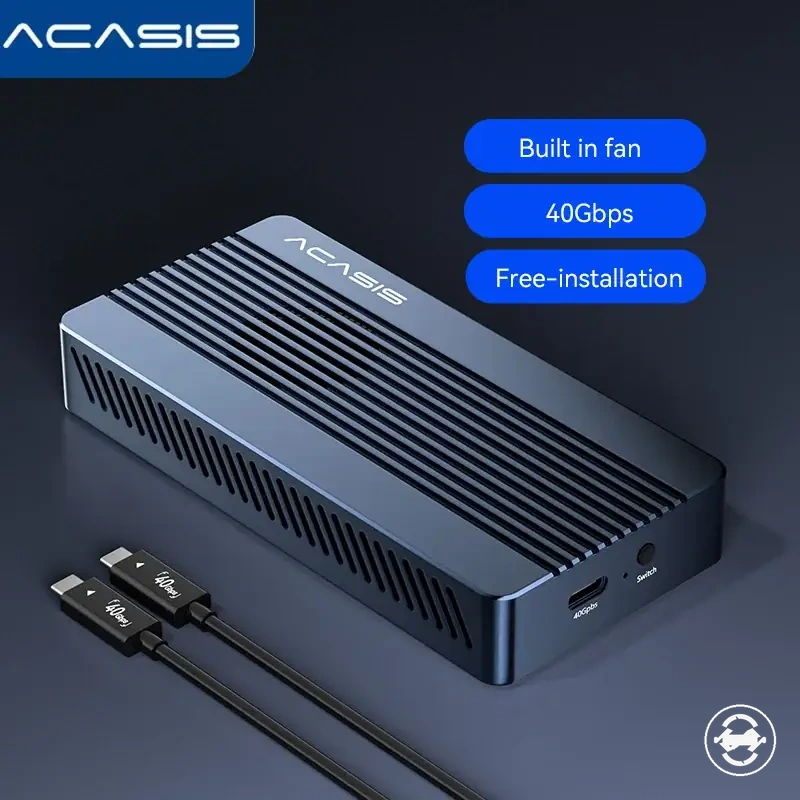

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

• Steckerweg: Prüfen, ob Kabel oder Adapter zum Gehäuseanschluss und Hostanschluss passen.
• Datenfähigkeit: Prüfen, ob das Kabel datenfähig ist und den erforderlichen Verbindungsmodus unterstützt.
• Kabelbewertung: Die Kabelbewertung mit den Gehäuse- und Hostanforderungen abgleichen.
• Länge: Länge als Teil der Steckerpassung und Verbindungsstabilität berücksichtigen.
• Physische Passform: Prüfen, ob der Kabelweg mit den verfügbaren Anschlüssen und dem Setup funktioniert.
• Ersatzbedarf: Ein Ersatzkabel in Betracht ziehen, wenn die Fähigkeit des mitgelieferten Kabels unklar ist.

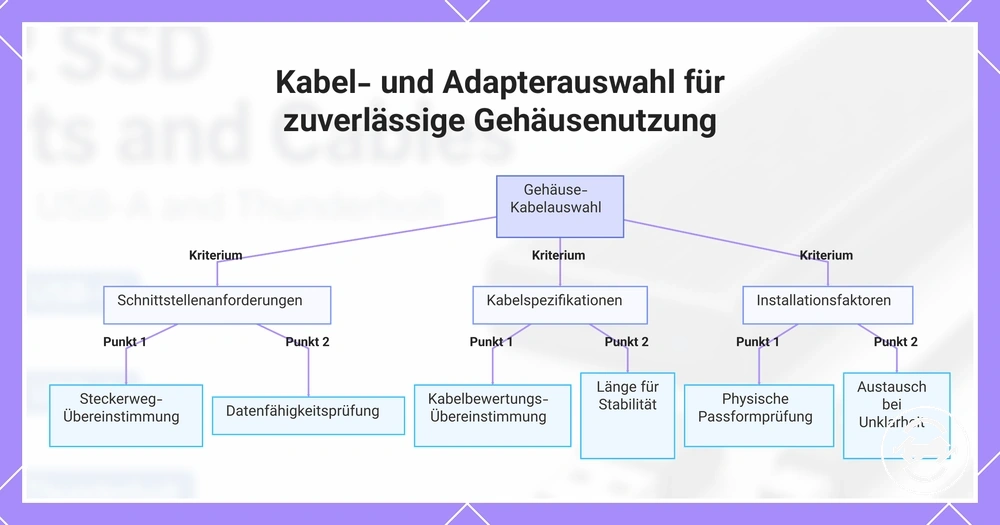

Dieses Diagramm fasst die wesentlichen Prüfungen zusammen, um ein Kabel oder einen Adapter auszuwählen, das/der zum Gehäuseanschluss, Host-Anschluss und zum vorgesehenen Einsatzzweck passt.

USB-C-auf-USB-C-Kabel und USB-C-auf-USB-A-Kabel

USB-C-auf-USB-C- und USB-C-auf-USB-A-Kabel werden durch Abstimmung des Kabelwegs zwischen dem Gehäuseanschluss und dem Hostgerät ausgewählt. USB-C-auf-USB-C verbindet einen USB-C-Gehäuseanschluss mit einem kompatiblen USB-C-Hostgerät, während USB-C-auf-USB-A das Gehäuse mit einem Hostgerät mit USB-A-Anschluss verbindet. Die Steckerform und die Datenunterstützung des Kabels sollten beide vor der Auswahl des Verbindungswegs geprüft werden.

Ein modernes USB-C-Laptop kann ein USB-C-auf-USB-C-Kabel verwenden, wenn der Gehäuseanschluss und das Hostgerät diesen Verbindungsweg unterstützen. Ein älterer USB- A-Desktop kann je nach verfügbarem Host-seitigen Stecker ein USB-C-auf-USB-A-Kabel oder einen Adapter erfordern. Die erwartete Geschwindigkeitsobergrenze und das Verbindungsverhalten hängen von der Datenunterstützung, dem Adapterbedarf und der unterstützten Fähigkeit des Kabelwegs ab.

Der folgende Vergleich trennt die Kabelwegauswahl nach Host-Passung und Fähigkeitsprüfungen.

Kabelweg	Host-Passung	Fähigkeitsprüfung	Typischer Verwendungsgrund
USB-C-auf-USB-C	Passt an ein Hostgerät mit kompatiblem USB-C-Anschluss	Datenunterstützung und unterstützte Verbindungsfähigkeit prüfen	Verbindet einen Gehäuseanschluss mit einem passenden USB-C-Hostweg
USB-C-auf-USB-A	Passt an ein Hostgerät mit USB-A-Anschluss	Datenunterstützung und ggf. Adapterbedarf prüfen	Verbindet einen Gehäuseanschluss mit einem älteren Host-seitigen Stecker

Datenfähige Kabel versus reine Ladekabel

Ein datenfähiges Kabel bietet einen nutzbaren Datenpfad für ein M.2-SSD-Gehäuse, während ein reines Ladekabel Stromversorgung ermöglicht, aber keinen Speicherdatenzugriff. Wenn ein Kabel tatsächlich ein reines Ladekabel ist, kann dem Gehäuse die für die Erkennung erforderliche Datenverbindung fehlen. Die Kabelkapazität sollte als ein möglicher Faktor betrachtet werden, wenn das Gehäuse nicht erkannt wird.

Ein sauberer Prüfweg besteht darin, das Gehäuse mit einem bekanntermaßen datenfähigen Kabel zu testen, bevor andere Teile des Setups geändert werden. Ein mitgeliefertes Kabel kann Datenunterstützung bieten, aber eine unbekannte Kabelbewertung oder ein unbekannter Kabeltyp kann die Interpretation der Erkennungsergebnisse erschweren. Den Hostanschluss während des Tests konstant zu halten, hilft, die Kabelkapazität von anderen Verbindungsfaktoren zu trennen.

Die folgende Checkliste prüft die Kabelkapazität, ohne anzunehmen, dass das Kabel die einzige mögliche Ursache ist:

• Kabelherkunft: Prüfen, woher das Kabel stammt und ob der Verwendungszweck bekannt ist.
• Datenunterstützung: Bestätigen, dass das Kabel einen nutzbaren Datenpfad für das Gehäuse bereitstellt.
• Bekanntes Kabel: Mit einem bekanntermaßen datenfähigen Kabel testen, um das Erkennungsverhalten zu vergleichen.
• Hostanschluss: Vermeiden, während des Prüfvorgangs mehrere Variablen gleichzeitig zu ändern.

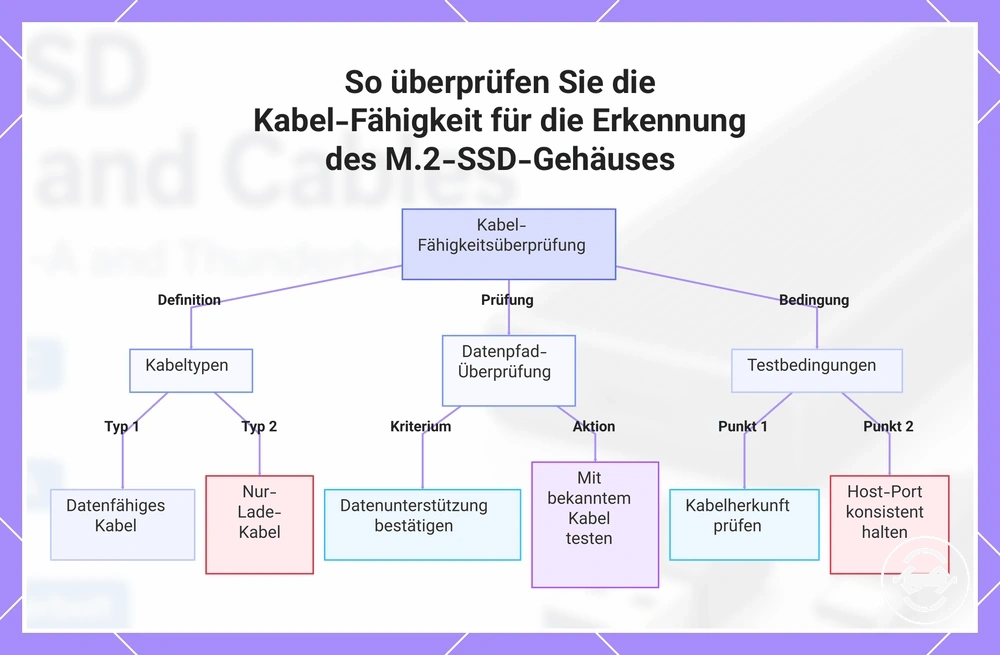

Dieses Diagramm zeigt Kabeltypen und die wichtigsten Überprüfungsschritte, um festzustellen, ob die Datenfähigkeit eines Kabels einen Erkennungsfehler des Gehäuses verursacht.

Hinweise zu mitgelieferten, abnehmbaren und Ersatzkabeln

Die Wahl zwischen mitgeliefertem Kabel, abnehmbarem Kabel und Ersatzkabel kann relevant sein, wenn sich das Gehäuse-Setup ändert oder der Kabelzustand das Verbindungsverhalten beeinflusst. Ein mitgeliefertes Kabel kann geeignet sein, wenn seine enthaltene Bewertung, Länge und Steckerpassung zum Gehäuse- und Host-Setup passen. Ein Ersatzkabel kann in Betracht gezogen werden, wenn die Kabelherkunft, der unterstützte Standard oder der physische Zustand unsicher ist.

Ersatzkabel sollten zur Steckerpassung des Gehäuses und zum unterstützten Standard passen, nicht nur zur sichtbaren Steckerform. Kabelbewertung, Länge und Zugentlastung können die Verbindungsstabilität beeinflussen, während Bedingungen wie der Einsatz an einer Dockingstation oder ein abgenutzter Stecker in manchen Setups zu zeitweiligen Verbindungsabbrüchen beitragen können.

Die folgende Checkliste fasst praktische Kriterien für den Kabelersatz zusammen:

• Kabelbewertung: Prüfen, ob das Kabel die erforderliche Verbindungsfähigkeit für das Gehäuse unterstützt.
• Länge: Länge als Teil des Kabelwegs, des physischen Aufbaus und der Stabilität berücksichtigen.
• Steckerpassung: Bestätigen, dass das Kabel zum Gehäuseanschluss und Hostverbindungsweg passt.
• Zugentlastung: Steckerunterstützung und Kabelkonstruktion an den Verbindungspunkten berücksichtigen.
• Dockingstation-Nutzung: Prüfen, ob eine Dockingstation den Verbindungsweg oder das unterstützte Verhalten ändert.
• Abgenutzter Stecker: Bei zeitweiligen Verbindungsabbrüchen auf Abnutzung prüfen.

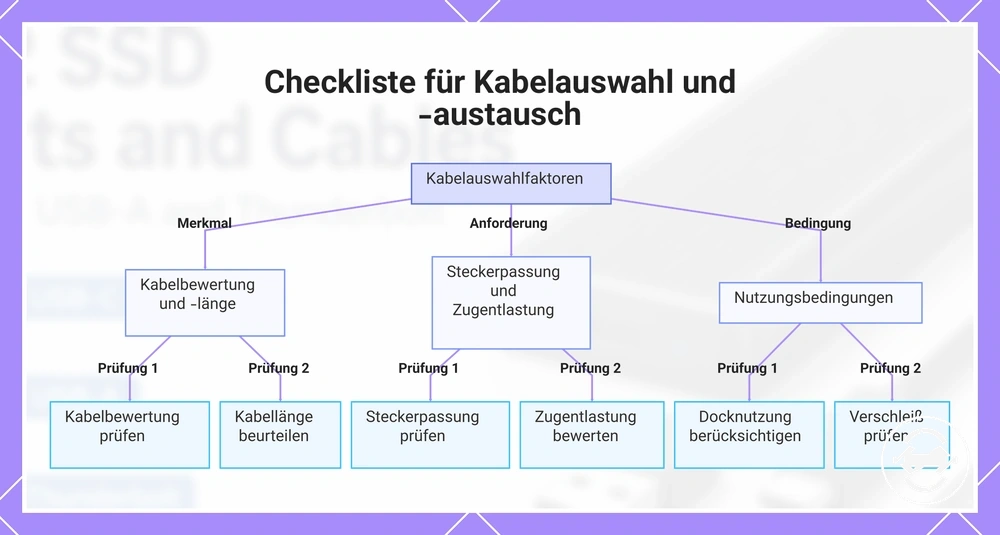

Dieses Diagramm zeigt die wichtigsten Faktoren, die bei der Auswahl oder dem Austausch eines Kabels für eine Gehäuseeinrichtung zu prüfen sind.

Kabelbedingte Erkennungs- und Verbindungssymptome

Kabelbedingte Symptome sind diagnostische Signale, die auf das Kabel, den Adapter, den Hostanschluss, das Gehäuse oder einen anderen Teil des Verbindungswegs hinweisen können. Ein Symptom wie „nicht erkannt“, zeitweilige Verbindungsabbrüche, langsamer Rückfall oder instabile Übertragung belegt für sich genommen keine einzelne Ursache. Die nächste Prüfung sollte kabelbedingte Bedingungen von allgemeineren Gehäuse- oder Hostkonfigurationsfaktoren trennen.

Wenn ein Verbindungsproblem auftritt, kann die getrennte Prüfung von Kabel, Adapter, Anschluss, Gehäuse und Host helfen, die wahrscheinliche Bedingung zu identifizieren. Eine Kabelbewertung, Steckerpassung oder ein ausgehandelter Modus können Erkennung oder Zuverlässigkeit beeinflussen, aber ähnliche Symptome können von anderen Teilen des Setups stammen. Daher ist eine schrittweise Prüfung sinnvoller als die Annahme, das Kabel sei die Ursache.

Kabelbedingte Symptome können je nach Verbindungsweg in unterschiedlichen Mustern auftreten. Ein Problem mit „nicht erkannt“ kann mit der Kabelunterstützung, dem Verhalten des Hostanschlusses oder der Gehäusekommunikation zusammenhängen, während zeitweilige Verbindungsabbrüche die Steckerpassung oder die Adapterzuverlässigkeit betreffen können. Langsamer Rückfall und instabile Übertragung können ebenfalls darauf hindeuten, dass die Verbindung in einem reduzierten Modus arbeitet.

Symptom	Wahrscheinliches Verbindungsproblem	Prüfung	Bedeutung
Nicht erkannt	Zustand von Kabel, Adapter, Hostanschluss oder Gehäuseverbindung	Kabelunterstützung, Steckerpassung und Hostanschlussverhalten prüfen	Das Symptom weist auf ein Verbindungsproblem hin, das weiter isoliert werden muss
Zeitweilige Verbindungsabbrüche	Steckerpassung, Kabelzustand, Adapterweg oder Verbindungsstabilität	Kabelverbindungen und zugehörige Komponenten prüfen	Die Verbindung kann unter dem aktuellen Setup möglicherweise nicht stabil bleiben
Langsamer Rückfall	Kabelbewertung, ausgehandelter Modus oder unterstütztes Verbindungslimit	Unterstütztes Kabel und Verbindungsweg prüfen	Das Setup arbeitet möglicherweise in einem reduzierten Modus
Instabile Übertragung	Zustand von Kabel, Adapter, Hostanschluss oder Gehäusekommunikation	Verbindungsweg und mögliche limitierende Faktoren prüfen	Das Symptom deutet auf weiteren Prüfbedarf hin

Symptome mit langsamem Rückfall können nach Kabel- und Anschlussprüfungen eine gezieltere Überprüfung geschwindigkeitsbezogener Bedingungen erfordern. Für Fälle, in denen eine reduzierte Leistung unklar bleibt, siehe slow transfer troubleshooting für den spezifischen Geschwindigkeitspfad.

Zeitweilige Verbindungsabbrüche können eine weitere Trennung von Kabel-, Adapter- und Verbindungsstabilitätsfaktoren erfordern. Falls die Abbrüche nach diesen Prüfungen fortbestehen, siehe disconnecting problems für den spezifischen Stabilitätspfad.
