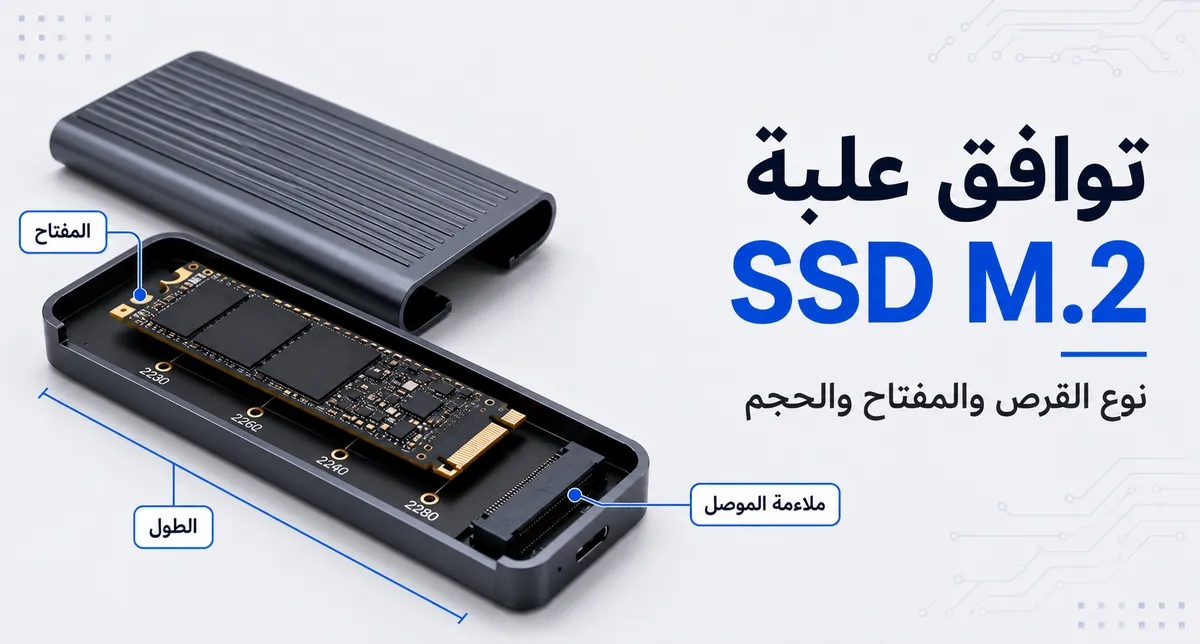

توافق علبة SSD M.2 لمطابقة القرص مع العلبة
يعتمد توافق علبة SSD M.2 على مطابقة بروتوكول القرص ووحدة تحكم العلبة ونوع المفتاح وطول القرص وظروف الملاءمة الفعلية. الاقتران المتوافق يربط متطلبات قرص M.2 SSD بميزات دعم العلبة بدلاً من الاعتماد على ملصق M.2 وحده.
قد يتناسب قرص M.2 SSD داخل صينية العلبة ومع ذلك لا يعمل إذا كان التوصيل الكهربائي غير متطابق. يجب أن يدعم بروتوكول القرص ووحدة تحكم العلبة نفس مسار التوصيل، بينما يجب أن تسمح شق الموصل ونقطة التثبيت بتركيب القرص بشكل صحيح.
الفحص الرئيسي للتوافق هو ما إذا كانت العلبة تدعم نوع القرص ونوع المفتاح والطول ومتطلبات الخلوص. تصف مصطلحات NVMe وSATA وNGFF أجزاء مختلفة من صورة التوافق، ولهذا يجب التحقق من كل تفصيل قبل تقييم حدود السرعة أو خطوات التثبيت.
يميز مراجعة التوافق بين التوافق الكهربائي والتوافق المادي. تنظم القائمة أدناه الشروط الرئيسية التي تحدد ما إذا كانت علبة M.2 SSD يمكنها دعم قرص معين.
- بروتوكول القرص: تحقق مما إذا كانت وحدة تحكم العلبة تدعم بروتوكول القرص، مثل NVMe أو SATA، لأن عدم تطابق البروتوكول قد يمنع الاكتشاف.
- نوع المفتاح: تحقق من شق الموصل ودعم المقبس وتصنيف العلبة للتأكد من أن توصيل القرص يتطابق مع تصميم العلبة.
- طول القرص: طابق طول قرص M.2 SSD مع موضع الصينية المتاح ونقطة التثبيت للعلبة.
- حالة التركيب: تحقق من الفاصل أو المسمار أو طريقة التثبيت للتأكد من إمكانية تثبيت القرص بشكل صحيح.
- الخلوص المادي: ضع في الاعتبار سُمك القرص وحجم المشتت الحراري وارتفاع الوسادة الحرارية ومساحة العلبة قبل التركيب.
- توصيل المضيف: تأكد من أن التوصيل بين العلبة والجهاز المضيف يدعم حالة الاستخدام المقصودة ولا يخلق حدًا إضافيًا.

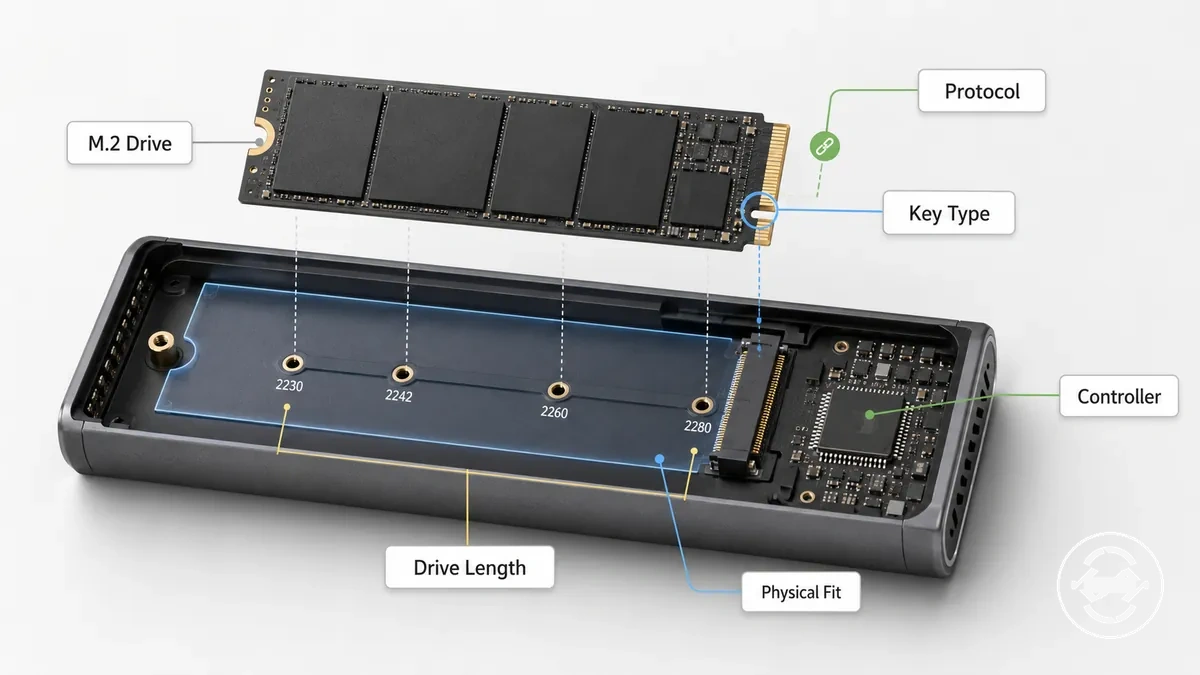

مم يتوقف توافق علبة SSD M.2
توافق علبة SSD M.2 هو الملاءمة بين قرص M.2 محدد وخصائص العلبة التي يمكنها دعمه. يعتمد الاقتران على الدعم الكهربائي وظروف الملاءمة المادية، بما في ذلك البروتوكول ونوع المفتاح والطول المادي والخلوص ودعم وحدة التحكم.
ملصق قرص M.2 وحده ليس إجابة كاملة للتوافق لأن M.2 تصف عائلة عامل الشكل وليس كل متطلبات التوصيل. قد يكون للقرص شكل مطابق ولكنه لا يزال بحاجة إلى وحدة تحكم العلبة الصحيحة، أو مفتاح الموصل، أو دعم البروتوكول من أجل الاكتشاف.
عندما يكون التوافق غير مؤكد، فإن التحقق من كل اعتماد يمكن أن يقلل من خطر عدم التطابق قبل التركيب. تنظم قائمة المراجعة التالية الشروط الرئيسية التي تؤثر على دعم علبة SSD M.2.
- بروتوكول القرص: يحتاج بروتوكول قرص M.2 إلى مطابقة دعم وحدة تحكم العلبة. تستخدم أقراص NVMe وSATA متطلبات توصيل مختلفة يمكن أن تؤثر على الاكتشاف.
- مفتاح الموصل: يجب أن يتطابق نوع المفتاح وشق الموصل مع مقبس العلبة المدعوم وتصنيف الدعم.
- الطول المادي: يحتاج طول قرص M.2 إلى المحاذاة مع طول صينية العلبة وموضع التثبيت المتاح.
- موضع التثبيت: يجب أن يدعم الفاصل أو المسمار أو نقطة التثبيت طول القرص ويسمح بملاءمة محكمة.
- الخلوص: يمكن أن يؤثر سُمك القرص ومساحة العلبة والمكونات القريبة على ما إذا كان القرص مناسبًا بشكل صحيح داخل العلبة.
- توصيل المضيف: يمكن أن يؤثر توصيل المضيف على الحدود القابلة للاستخدام للعلبة أثناء الاستخدام الفعلي.
للحصول على نظرة عامة أوسع حول كيفية ارتباط هذه الخصائص ضمن الفئة، راجع دليل علب SSD M.2.

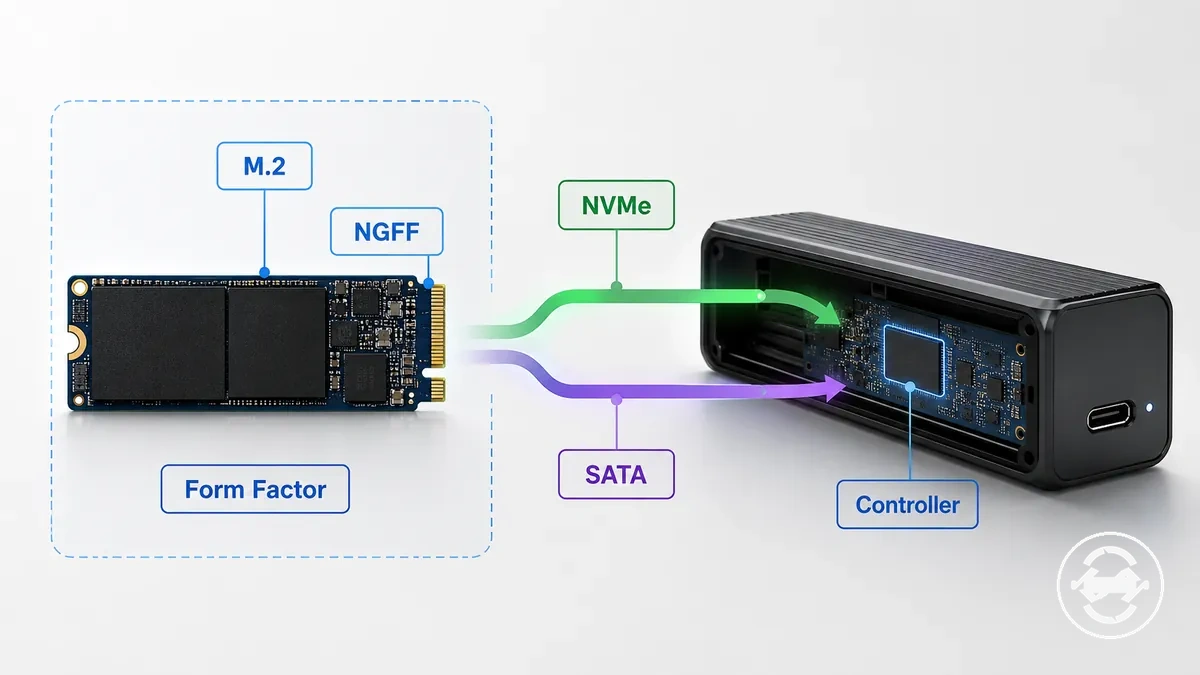

حدود التوافق بين M.2 وNGFF وNVMe وSATA
يصف M.2 وNGFF سياق عامل شكل القرص، بينما يصف NVMe وSATA مسارات البروتوكول التي تؤثر على توافق العلبة. يتضح حد التوافق أكثر عند الفصل بين شكل القرص المادي ومتطلبات البروتوكول ووحدة التحكم.
يمكن أن تسبب تسمية M.2 وNGFF ارتباكًا لأنهما يصفان تنسيق القرص وليس كل متطلبات التشغيل. قد يبدو شكل القرص أو شق الموصل مناسبًا، لكن العلبة لا تزال بحاجة إلى دعم البروتوكول المناسب وقدرة وحدة التحكم.
عندما يبدو القرص مناسبًا ولكنه لا يعمل، فإن الفرق غالبًا يكون بين الملاءمة المادية والدعم الكهربائي. يوفر تصنيف الدعم ووحدة تحكم العلبة نقطة التحقق العملية لمعرفة ما إذا كان توصيل القرص يتطابق مع متطلبات العلبة.
المقارنة أدناه تفصل مصطلحات التسمية الشائعة حسب ما تصفه وما تساعد في التحقق منه. لمقارنة أعمق لمسارات البروتوكول، راجع الفروق بين علب NVMe وSATA.
| المصطلح | ما يصفه |
|---|---|
| M.2 | عامل شكل يصف تنسيق القرص المادي وعائلة الموصلات. |
| NGFF | مصطلح تسمية مرتبط بعامل شكل M.2 لا يحدد كل متطلب توافق. |
| NVMe | سياق بروتوكول مرتبط باتصال القرص المعتمد على PCIe. |
| SATA | مسار بروتوكول منفصل يتطلب دعم وحدة تحكم علبة مطابقة. |
| وحدة التحكم | مكون العلبة الذي يساعد في تحديد اتصال القرص المدعوم. |
عندما يعني NGFF عامل الشكل بدلاً من البروتوكول
يُستخدم NGFF في سياق عامل شكل M.2 ولا يحدد متطلب البروتوكول الكامل للعلبة. يصف NGFF شكل القرص وعائلة الموصلات، بينما يصف SATA أو NVMe متطلب الإشارة الذي يحتاج إلى مطابقة تصنيف دعم العلبة.
قرص M.2 يحمل صياغة NGFF قد لا يزال بحاجة إلى التحقق من وحدة تحكم العلبة والبروتوكول المدعوم. على سبيل المثال، علبة تذكر دعم NGFF قد تحتاج إلى فحص منفصل للتأكد مما إذا كان توصيل القرص يستخدم إشارات SATA أو NVMe قبل تحديد التوافق.
لماذا لا تعمل أقراص NVMe في العلب المخصصة لـ SATA فقط
قرص NVMe لن يعمل بشكل عام في علبة مخصصة لـ SATA فقط لأن وحدة تحكم العلبة ومسار الإشارة غير متطابقين. يستخدم قرص NVMe مسار بروتوكول قائم على PCIe، بينما تعتمد علبة SATA فقط على دعم وحدة تحكم SATA.
يحدث عدم التطابق على مستوى التوافق الكهربائي وليس فقط على مستوى التوصيل الفيزيائي. قد يبدو قرص NVMe مناسبًا بسبب شكل الموصل، لكن الإدخال الفيزيائي لا يؤكد أن العلبة يمكنها التواصل مع القرص.

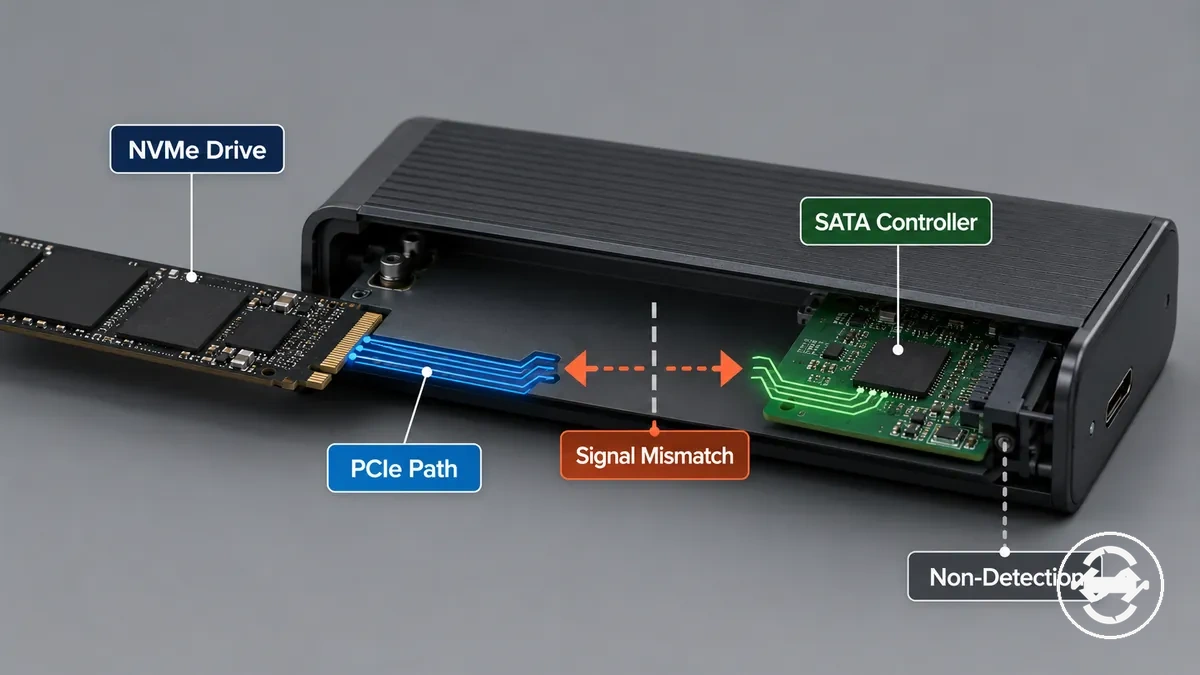

يتتبع الرسم البياني مسار NVMe إلى PCIe مقابل عدم تطابق وحدة تحكم مخصصة لـ SATA فقط. يفصل الإدخال الفيزيائي عن الدعم الكهربائي اللازم للاكتشاف.
- بروتوكول القرص: يستخدم قرص NVMe مسار اتصال NVMe وPCIe يتطلب دعم علبة مطابق.
- وحدة تحكم العلبة: قد لا تدعم وحدة تحكم علبة مخصصة لـ SATA فقط بروتوكول قرص NVMe.
- مسار الإشارة: عدم التطابق بين مسارات البروتوكول يمكن أن يمنع التواصل بين القرص والعلبة.
- النتيجة المتوقعة: قد تكون النتيجة عدم اكتشاف القرص أو حالة قرص غير مدعوم.
دعم بروتوكول القرص في علب SSD M.2
يعتمد دعم بروتوكول القرص في علبة SSD M.2 على وحدة تحكم العلبة ودعم الرقاقة. تعمل وحدة تحكم العلبة كبوابة دعم تحدد ما إذا كان يمكن التعرف على قرص M.2 من نوع NVMe أو SATA أو ثنائي البروتوكول.
يمكن أن يحتاج قرص M.2 إلى دعم علبة مختلف حسب بروتوكول القرص ومسار التوصيل. تمثل العلب المخصصة لـ NVMe فقط، وSATA فقط، وثنائية البروتوكول حالات دعم مختلفة، لذا يجب التحقق من تصنيف الدعم ورقاقة العلبة قبل مطابقة القرص.
عندما لا يتطابق بروتوكول القرص مع دعم العلبة، قد تكون النتيجة مشكلة اكتشاف أو حالة قرص غير مدعوم. بالنسبة لأنواع الأقراص غير المؤكدة، يمكن أن يساعد التحقق من دعم البروتوكول أولاً في تحديد فئة علبة مناسبة.
| نوع دعم العلبة | حالة التوافق |
|---|---|
| NVMe فقط | يستخدم دعم بروتوكول NVMe من خلال وحدة تحكم علبة مصممة لأقراص NVMe. |
| SATA فقط | يستخدم دعم بروتوكول SATA من خلال وحدة تحكم علبة مصممة لأقراص SATA. |
| ثنائي البروتوكول | قد يدعم كلا نوعي أقراص NVMe وSATA عندما توفر وحدة تحكم العلبة دعمًا مزدوجًا. |
دعم أقراص NVMe وPCIe
يعتمد دعم NVMe في علبة SSD M.2 على وحدة تحكم قادرة على دعم NVMe تدعم مسار إشارات PCIe. يحتاج قرص NVMe إلى دعم علبة مطابق للتوصيل الصحيح للبروتوكول، بينما يساعد المفتاح M وتصنيف الدعم في التحقق من توافق متطلبات القرص والعلبة.
يمكن لدعم NVMe تمكين التشغيل المدعوم، لكنه لا يضمن سرعة نقل قصوى. يمكن أن تؤثر حدود المضيف وبيئة التوصيل على سرعة النقل المتاحة بعد توصيل القرص.
للاطلاع على الحدود المتعلقة بالتوصيل والتي تتجاوز دعم بروتوكول NVMe، راجع دعم USB-C وThunderbolt.

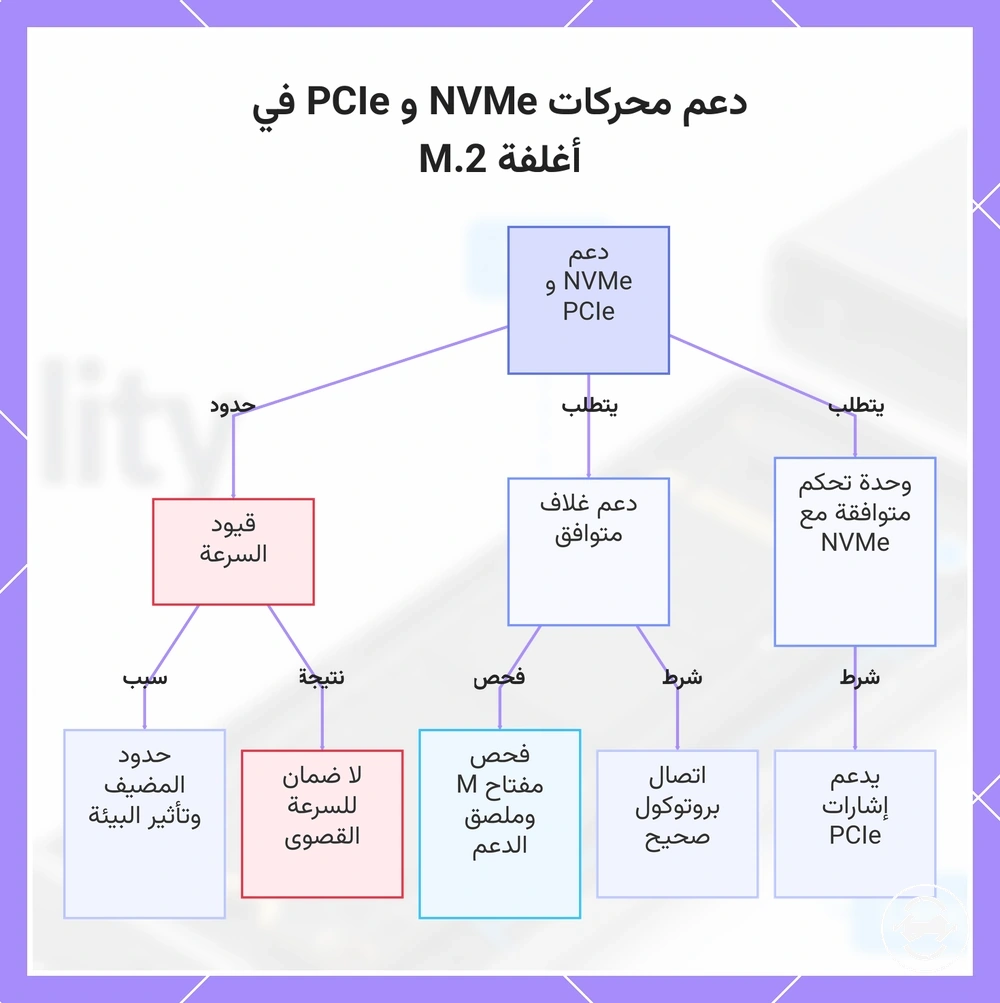

يوضح هذا المخطط المتطلبات والقيود الرئيسية لدعم محركات NVMe و PCIe في غلاف M.2 لمحرك SSD، بما في ذلك قدرة وحدة التحكم، والتحقق من توافق الغلاف، وقيود السرعة.
دعم قرص SATA M.2
يعتمد دعم قرص SATA M.2 على بروتوكول SATA، ووحدة تحكم علبة قادرة على دعم SATA، وتصنيف الدعم المستخدم لتحديد أنواع الأقراص المتوافقة. يتطلب قرص SATA M.2 وحدة تحكم علبة مع دعم SATA للسماح باكتشافه واستخدامه كوحدة تخزين خارجية.
القرص ذو شكل المفتاح المتطابق لا يؤكد تلقائيًا دعم SATA. على سبيل المثال، قرص ذو مفتاح B أو مفتاح B+M قد يكون له ادعاءات دعم بروتوكول مختلفة، لذا يجب التحقق من صياغة العلبة ودعم وحدة التحكم قبل افتراض التوافق.

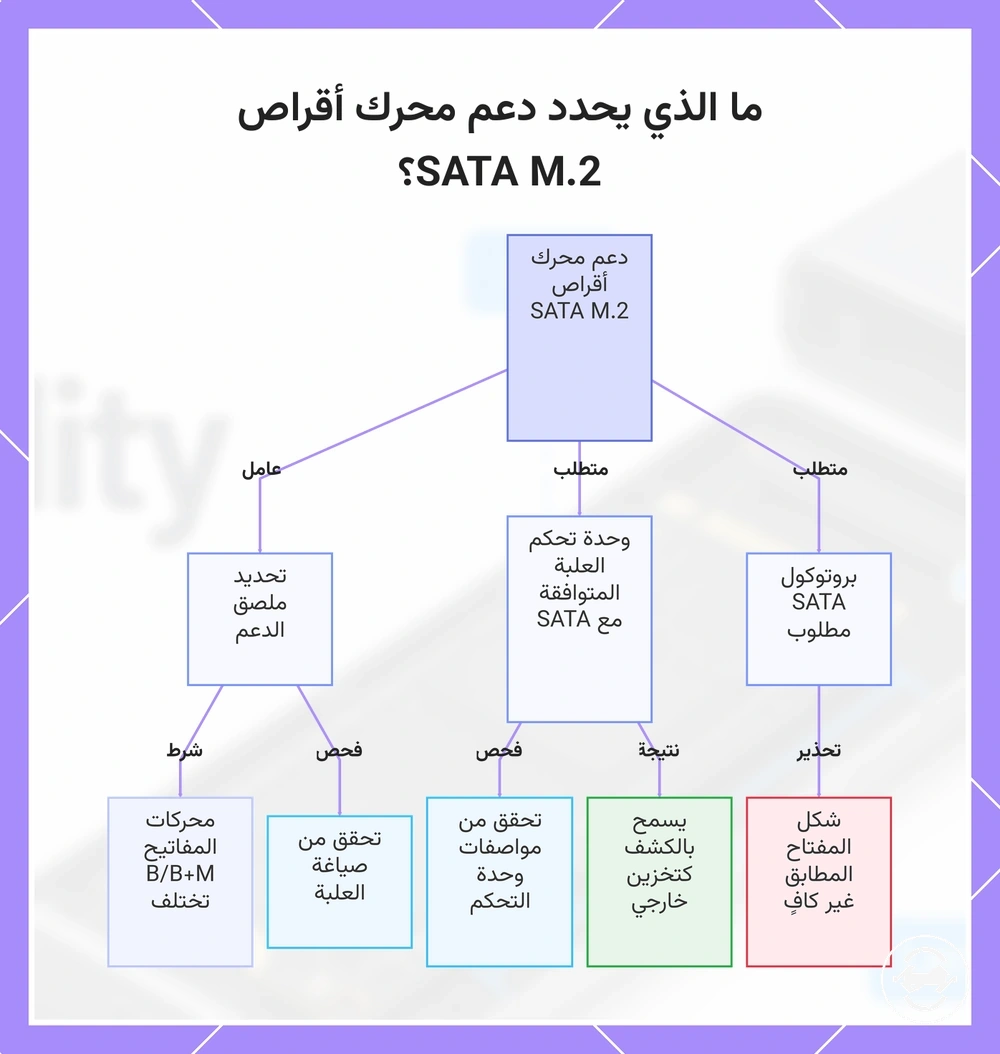

يوضح هذا المخطط المتطلبات الرئيسية الثلاثة لدعم محرك أقراص SATA M.2 والفحوصات المهمة لضمان التوافق.
دعم العلبة ثنائية البروتوكول
العلبة ثنائية البروتوكول يمكنها تقليل خطر عدم تطابق البروتوكول للمستخدمين غير المتأكدين مما إذا كان قرصهم يستخدم NVMe أو SATA. من خلال توفير دعم وحدة التحكم لكلا نوعي الأقراص، يمكن للعلبة ثنائية البروتوكول تحسين اتساع التوافق مع بقاء الحاجة إلى التحقق من التصنيف.
الدعم ثنائي البروتوكول لا يحل محل فحوصات التوافق الأخرى. لا يزال الطول والخلوص وحدود توصيل المضيف تؤثر على ما إذا كان مزيج القرص والعلبة مناسبًا.
النقاط التالية تفصل ما يمكن أن يحله الدعم ثنائي البروتوكول عن الفحوصات المتبقية:
- يمكنه الحل: عدم اليقين بشأن البروتوكول من خلال قبول أنواع أقراص NVMe وSATA المدعومة عندما يتطابق دعم وحدة التحكم.
- لا يحل: المتطلبات المادية مثل طول القرص والخلوص داخل العلبة.
- لا يزال يتطلب: التحقق من التصنيف لتأكيد نوع القرص المقبول وادعاء الدعم.
أنواع مفاتيح M.2 وملاءمة الموصل
تصف أنواع مفاتيح M.2 طبقة شكل الموصل من التوافق بين القرص ومقبس العلبة. يساعد شق المفتاح في تنظيم المحاذاة المادية، لكن المفتاح وحده لا يؤكد دعم البروتوكول أو التوافق التشغيلي الكامل.
الشق المتطابق لا يعني دائمًا أن القرص سيعمل في العلبة. يحدد شكل الموصل جزءًا من الملاءمة المادية، بينما يحدد تصنيف العلبة ودعم وحدة التحكم ما إذا كان البروتوكول المطلوب مدعومًا.
التحقق من نوع مفتاح M.2 يساعد في تضييق نطاق ملاءمة الموصل قبل تقييم مسار التوافق الكامل. العلاقة هي: مفتاح القرص ← دعم مقبس العلبة ← إمكانية الإدخال المادي ونتيجة التشغيل.
الجدول أدناه يفصل ملاءمة المفتاح عن دعم البروتوكول من خلال إظهار ما يساعد كل نوع مفتاح في التحقق منه وما لا يمكنه إثباته.
| نوع المفتاح | ما يساعد في التحقق منه |
|---|---|
| مفتاح M | محاذاة الموصل التي قد تتطلب التحقق من دعم NVMe، وصياغة تصنيف العلبة، ودعم البروتوكول. |
| مفتاح B | محاذاة الموصل التي تتطلب التحقق من مقبس العلبة والبروتوكول المدعوم. |
| مفتاح B+M | نمط شق مدمج قد يناسب بعض المقابس لكنه لا يثبت دعم SATA أو أي ادعاء بروتوكول آخر. |
مطابقة قرص مفتاح M مع العلبة
يجب فحص قرص مفتاح M مقابل علبة تدعم صراحة مقبس مفتاح M أو توصيلًا متوافقًا مع NVMe. يساعد شق مفتاح M في تحديد ملاءمة الموصل، لكن تصنيف دعم العلبة لا يزال مطلوبًا لتأكيد دعم البروتوكول المتوقع.
على سبيل المثال، قد يتم محاذاة قرص مفتاح M مع مقبس مفتاح M أو علبة مصنفة كمتوافقة مع NVMe، لكن يجب التحقق من ادعاء التصنيف مع التحقق من البروتوكول والطول. يبدأ فحص الملاءمة بمحاذاة قرص مفتاح M والمقبس، ثم يستمر مع دعم العلبة والمتطلبات المادية قبل تحديد نتيجة التوافق.
مطابقة قرص مفتاح B ومفتاح B+M
تعتمد مطابقة قرص مفتاح B ومفتاح B+M على كل من نمط شق الموصل وادعاء دعم العلبة. يمكن لنمط الشق المساعدة في تحديد الملاءمة المادية مع مقبس العلبة، لكنه لا يؤكد الإشارات أو البروتوكول المدعوم بمفرده.
قرص مفتاح B+M قد يتطابق بصريًا مع مقبس، لكن الإشارات المدعومة لا تزال بحاجة إلى التحقق من خلال صياغة العلبة وادعاء وحدة التحكم. يساعد شكل المفتاح في تقييم إمكانية الإدخال، بينما يساعد تصنيف دعم العلبة في تحديد ما إذا كانت النتيجة تطابقًا متوافقًا أم عدم تطابق.
النقاط التالية تفصل قبول الشق عن الإشارات المدعومة:
- نمط الشق: أشكال مفتاح B ومفتاح B+M تساعد في تحديد ملاءمة الموصل ومحاذاة المقبس.
- الإشارات المدعومة: دعم SATA أو NVMe يعتمد على ادعاء وحدة تحكم العلبة وصياغة الدعم.
- نتيجة التوافق: شق الموصل المتطابق يمكن أن يؤدي إلى عدم تطابق إذا كانت العلبة لا تدعم بروتوكول القرص.
دعم طول قرص SSD M.2 داخل العلبة
يعتمد دعم طول قرص SSD M.2 على ما إذا كانت صينية العلبة وموضع التثبيت يمكنهما حمل حجم القرص بشكل صحيح. يحدد طول قرص SSD M.2 الفاصل أو نقطة التثبيت المطلوبة، لذا تعتمد الملاءمة المادية على مساحة الصينية المتاحة ودعم التثبيت.
على سبيل المثال، قد يناسب قرص 2280 العديد من تصاميم العلب، لكن ذلك لا يؤكد دعم كل طول أقصر أو أطول من أقراص SSD M.2. القرص الأقصر أو الأطول قد لا يزال بحاجة إلى موضع الفاصل الصحيح ونقطة التثبيت لتثبيته بشكل صحيح.
عندما تكون صينية العلبة قصيرة جدًا أو تفتقر إلى موضع التثبيت المطلوب، قد لا يصل القرص إلى نقطة التثبيت المقصودة. يساعد التحقق من الطول المدعوم قبل التركيب في تحديد حد الملاءمة الصحيح. للحصول على نظرة عامة أوسع لفئات الأحجام، راجع أحجام علب SSD M.2.
الجدول أدناه يربط أرقام أحجام M.2 الشائعة بالطول المادي واحتياجات التثبيت في العلبة.
| حجم M.2 | اعتبار دعم الطول |
|---|---|
| 2230 | يتطلب فاصل علبة مطابق وموضع تثبيت لطول القرص الأقصر. |
| 2242 | يتطلب صينية علبة ونقطة تثبيت تدعمان طول القرص. |
| 2260 | يتطلب موضع التثبيت الصحيح لتثبيت القرص داخل العلبة. |
| 2280 | مدعوم بشكل شائع في العديد من العلب، لكنه لا يزال يتطلب التحقق الصريح من دعم الطول. |
| 22110 | يتطلب منطقة صينية أطول ودعم تثبيت مناسب لطول القرص الممتد. |
دعم الطول منفصل عن دعم البروتوكول، لذا فإن تطابق الحجم المادي وحده لا يؤكد التوافق الكامل.
الدعم للأطوال 2230 و2242 و2260 و2280
الأطوال 2230 و2242 و2260 و2280 هي أطوال شائعة لأقراص SSD M.2 تصف حجم القرص المادي داخل صينية العلبة. كل طول يتوافق مع موضع صينية مختلف وقد يتطلب فاصلًا مطابقًا أو نقطة تثبيت لملاءمة محكمة.
يعتمد دعم التثبيت الصحيح على تصميم العلبة ونقاط التثبيت المتاحة. قد يحتاج القرص الأقصر إلى فاصل قابل للتعديل لمنع الحركة، بينما تتطلب الأطوال الأخرى نقطة التثبيت الصحيحة لوضع مستقر.
أرقام الأحجام أدناه توضح كيف ترتبط أطوال M.2 الشائعة بدعم الصينية وموضع الفاصل ونتيجة الملاءمة.
- 2230: طول قرص أقصر قد يتطلب فاصلًا قابلاً للتعديل أو نقطة تثبيت محددة للحفاظ على ملاءمة محكمة.
- 2242: طول شائع يتطلب محاذاة الصينية ونقطة التثبيت مع موضع القرص.
- 2260: حجم قرص أطول يعتمد على موقع الفاصل الصحيح ودعم التثبيت المتاح.
- 2280: طول مدعوم بشكل شائع في العلب، لكن الصينية والفاصل لا يزالان بحاجة إلى مطابقة حجم القرص المحدد.
حدود ملاءمة العلبة للقرص 22110
يتطلب قرص SSD 22110 دعمًا صريحًا من العلبة لأن هذا القرص الأطول يحتاج إلى طول صينية كافٍ ونقطة التثبيت الصحيحة. يجب أن يؤكد تصنيف دعم العلبة توافق 22110 قبل توقع نتيجة ملاءمة مناسبة.
الافتراض الشائع هو أن تطابق الموصل أو دعم طول M.2 آخر يغطي قرص 22110، لكن غلاف العلبة يتحكم في حد الملاءمة النهائي. يحتاج قرص SSD 22110 إلى طول صينية كافٍ ونقطة التثبيت الصحيحة وخلوص غلاف كافٍ لتجنب نتيجة عدم الملاءمة.
- التحقق من 22110: تأكد من الدعم الصريح للقرص الأطول، بما في ذلك طول الصينية وخلوص غلاف العلبة.
الخلوص المادي وملاءمة التركيب قبل التثبيت
الخلوص المادي وملاءمة التركيب يتحققان مما إذا كان قرص SSD M.2 المتوافق نظريًا يمكنه الجلوس والإغلاق والتركيب بشكل صحيح داخل العلبة. التوافق مع بروتوكول القرص لا يؤكد أن مجموعة القرص لديها مساحة كافية للجلوس المادي المناسب.
القرص المزود بمشتت حراري مثبت مسبقًا أو وسادة حرارية سميكة بشكل غير معتاد قد يخلق ظروف خلوص إضافية. يمكن لهذه الأجزاء المضافة أن تؤثر على عمق الصينية ومساحة جسم العلبة ومناطق التلامس وإغلاق الغطاء، مما يخلق خطر ملاءمة قبل التركيب.
بعد اكتمال فحوصات الخلوص المادي وملاءمة التركيب، الخطوة التالية هي عملية التثبيت. تتحقق قائمة المراجعة أدناه من الظروف التي تؤثر على الجلوس والملاءمة قبل تركيب القرص.
- سُمك القرص: تحقق من أن سُمك SSD يسمح للقرص بالجلوس بشكل صحيح داخل العلبة.
- المشتت الحراري: تأكد من أن المشتت الحراري المثبت مسبقًا لا يقلل الخلوص المتاح أو يمنع الإغلاق.
- الوسادة الحرارية: تحقق مما إذا كان سُمك الوسادة الحرارية يؤثر على عمق الصينية أو خلوص الغطاء.
- موضع الفاصل: تحقق من محاذاة الفاصل مع موضع تثبيت القرص.
- المسمار أو المزلاج: تأكد من أن طريقة التثبيت تدعم القرص دون خلق مشكلة ملاءمة تركيب.
- عمق الصينية: تحقق من أن الصينية توفر مساحة كافية لمجموعة القرص الكاملة.
- خلوص الغطاء: تحقق من أن غطاء العلبة يمكن إغلاقه بشكل صحيح بعد جلوس القرص.
للمرحلة التالية بعد هذه الفحوصات، راجع installing the drive correctly.

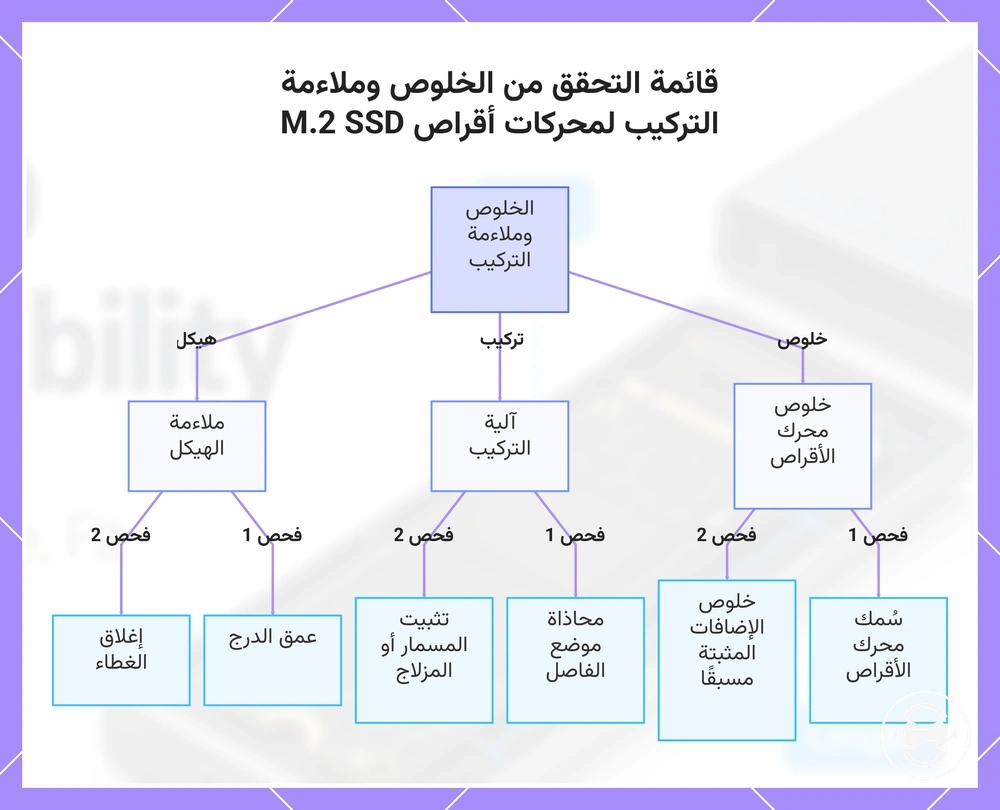

يجمع هذا المخطط عمليات التحقق الأساسية من الخلوص وملاءمة التركيب التي يجب إجراؤها قبل تثبيت محرك أقراص M.2 SSD.
سُمك SSD والمشتتات الحرارية وخلوص الوسادة الحرارية
سُمك SSD والمكونات المرفقة ومساحة العلبة تحدد ما إذا كان قرص SSD M.2 يمكنه تحقيق جلوس آمن داخل جسم العلبة. عندما تخلق مجموعة القرص تعارضًا في المساحة، يصبح الخلوص المادي العامل المحدد للإغلاق وملاءمة التركيب.
القرص المزود بمشتت حراري مثبت مسبقًا أو وسادة حرارية أعلى قد يخلق ظروف خلوص مختلفة عن SSD العاري. يمكن لهذه التغييرات أن تؤثر على غطاء العلبة وضغط التلامس والإغلاق، لذا يجب النظر في تعديلات المشتت الحراري أو الوسادة بعناية لأنها قد تغير ظروف الملاءمة.
قائمة المراجعة أدناه تتحقق من نقاط الخلوص داخل جسم العلبة:
- سُمك SSD: تحقق من أن سُمك القرص يسمح لمجموعة SSD بالجلوس بشكل صحيح داخل العلبة.
- المشتت الحراري: تحقق من أن المشتت الحراري المرفق لا يخلق مشكلة خلوص مع جسم العلبة.
- الوسادة الحرارية: تأكد من أن ارتفاع الوسادة لا يمنع الجلوس الآمن أو الإغلاق المناسب.
- غطاء العلبة: تحقق من خلوص الغطاء قبل إغلاق العلبة.
- ضغط التلامس: تحقق من أن المجموعة تسمح بتلامس مناسب دون خلق خطر ملاءمة.
ملاءمة موضع الفاصل والمسمار والصينية
ملاءمة موضع الفاصل والمسمار والصينية تحدد ما إذا كان قرص SSD M.2 يمكن تثبيته في موضع الطول الصحيح داخل العلبة. تربط أجهزة التثبيت طول القرص بموضع الصينية، مما يساعد في إنشاء ملاءمة محكمة عندما تتوافق نقاط التثبيت.
القرص يمكن أن يتطابق مع البروتوكول والمفتاح المتوقعين ولكن مع ذلك يكون جلوسه سيئًا إذا لم يتم محاذاة الفاصل أو المسمار أو المزلاج أو فتحة الصينية بشكل صحيح. يساعد فحص أجهزة التثبيت في تحديد مخاطر التثبيت غير المحكم أو الملاءمة قبل الاستخدام.
الخطوات التالية تتحقق من المحاذاة فقط:
- طابق موضع الفاصل مع طول القرص المدعوم وموضع الصينية.
- تحقق من أن القرص يجلس بشكل صحيح في فتحة الصينية قبل تثبيته.
- تأكد من أن المسمار أو المزلاج يتطابق مع تصميم أجهزة التثبيت ويوفر ملاءمة محكمة.
كيفية التحقق من توافق SSD والعلبة
تحقق من التوافق من خلال مطابقة ظروف SSD والعلبة قبل التركيب. الفحوصات الأساسية الأربعة هي البروتوكول والمفتاح والطول المدعوم والخلوص المادي.
عند عدم اكتشاف SSD، قد تأتي المشكلة من عدم تطابق بين بروتوكول القرص ودعم وحدة تحكم العلبة. تحقق من نوع SSD وتصنيف دعم العلبة أولاً لتأكيد ما إذا كان التوصيل بنتيجة نجاح أو فشل أو تأكيد.
تنظم قائمة مراجعة التوافق القرار حسب الشروط المطلوبة قبل الاستخدام:
- نوع القرص والبروتوكول: تحقق مما إذا كان بروتوكول SSD يطابق تصنيف دعم العلبة ودعم وحدة التحكم. النتيجة: نجاح إذا كان البروتوكول مدعومًا، فشل إذا كان غير متطابق، أو تأكيد إذا كانت معلومات الدعم غير واضحة.
- ملاءمة المفتاح والمقبس: تحقق من مفتاح SSD ومقبس العلبة للتأكد من الملاءمة المادية. النتيجة: نجاح إذا كانت محاذاة الموصل متطابقة، فشل إذا كان شكل المفتاح غير متوافق، أو تأكيد إذا كان دعم المقبس يحتاج إلى تحقق.
- الطول المدعوم: تحقق من طول SSD مقابل صينية العلبة ومعلومات الطول المدعوم. النتيجة: نجاح إذا كان طول القرص مدعومًا، فشل إذا كانت الصينية لا تستوعب القرص، أو تأكيد إذا كانت تفاصيل الطول غير كاملة.
- أجهزة التثبيت: تحقق من الفاصل أو المسمار أو المزلاج أو أجهزة التثبيت لموضع القرص. النتيجة: نجاح إذا أمكن تثبيت SSD بشكل صحيح، فشل إذا كانت محاذاة التثبيت غير ممكنة، أو تأكيد إذا كانت طريقة التثبيت غير واضحة.
- الخلوص: تحقق من سُمك SSD والمشتتات الحرارية والوسادات الحرارية ومساحة العلبة. النتيجة: نجاح إذا أمكن لمجموعة SSD الجلوس بشكل صحيح، فشل إذا كان الخلوص يمنع الملاءمة المناسبة، أو تأكيد إذا كانت المساحة المادية تحتاج إلى فحص.
- توصيل المضيف: تحقق من حدود توصيل المضيف التي تؤثر على التشغيل. النتيجة: نجاح إذا كان التوصيل يدعم الاستخدام المقصود، فشل إذا كان التوصيل غير مناسب، أو تأكيد إذا كانت الحدود تحتاج إلى تحقق.
تساعد فحوصات المفتاح والمقبس والملاءمة المادية في فصل محاذاة الموصل عن التوافق الكامل. تتطلب نتيجة النجاح كلاً من شروط الدعم والتحقق من الملاءمة المادية.
تؤكد فحوصات الطول المدعوم وأجهزة التثبيت والخلوص ما إذا كان SSD يمكن تثبيته داخل العلبة. تساعد هذه الشروط في تحديد مخاطر الملاءمة قبل استخدام العلبة.

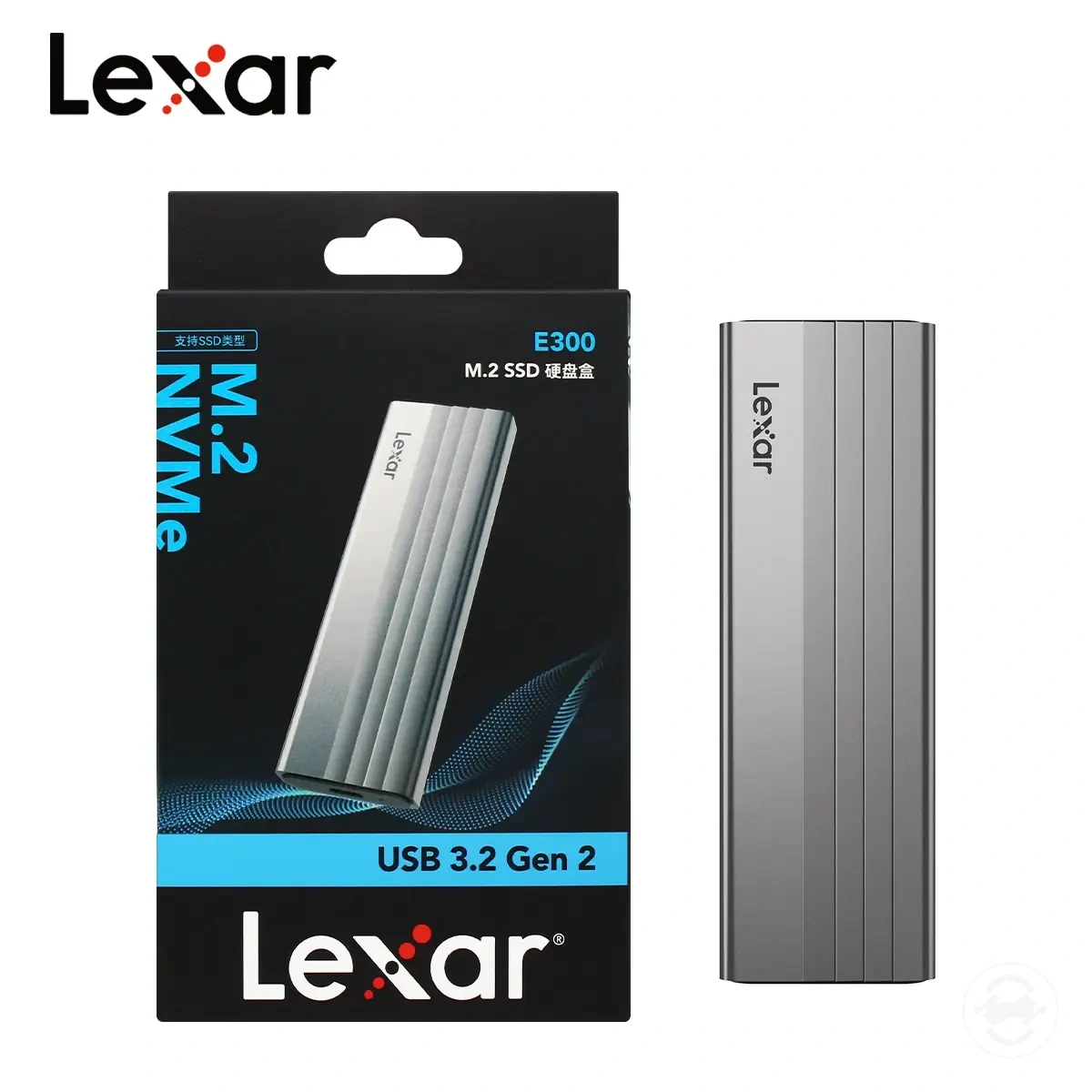

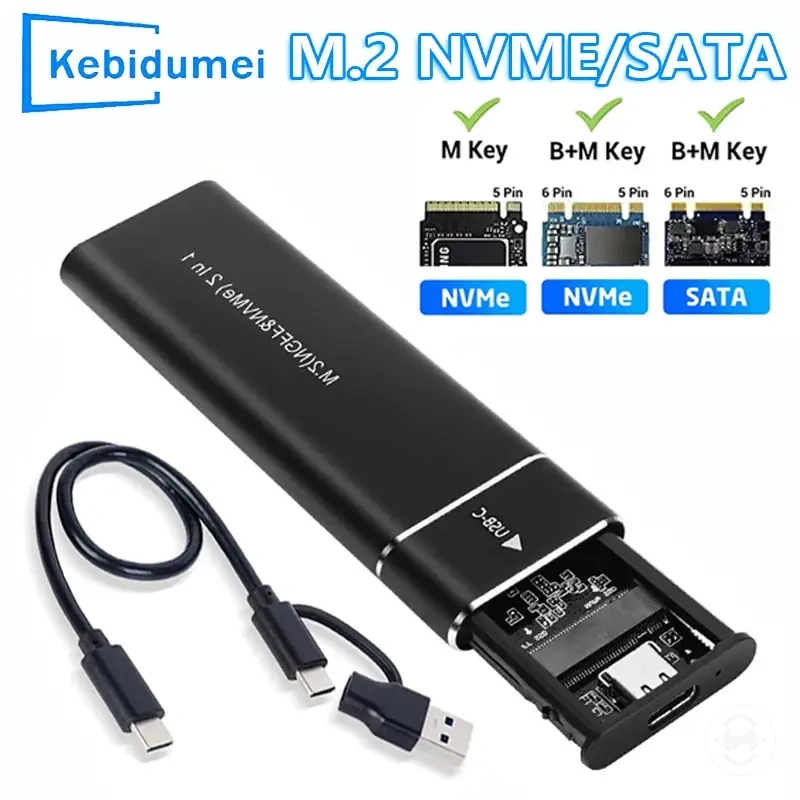

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.
حدود توصيل المضيف يمكن أن تؤثر على التشغيل بعد اكتمال فحوصات التوافق. تأكيد كل شرط يوفر قرار توافق أوضح قبل المتابعة.

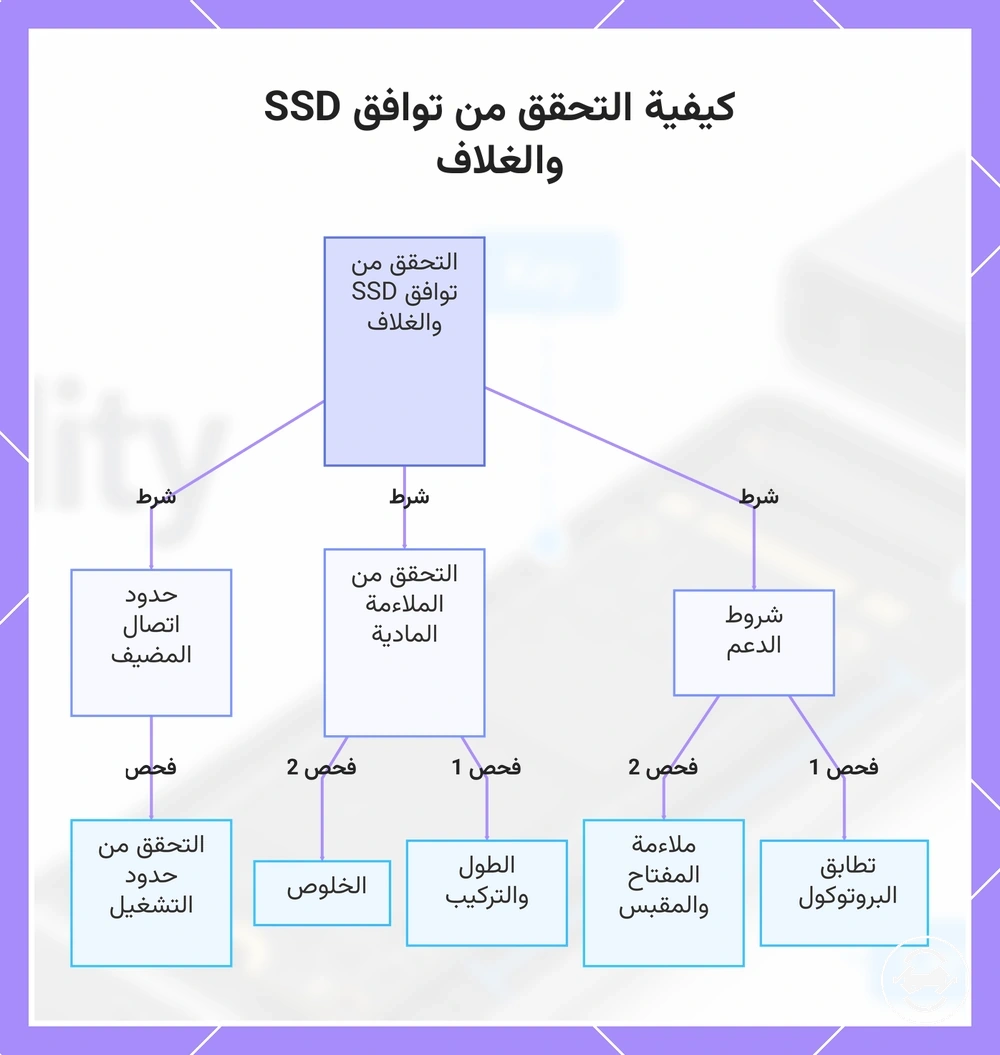

يوضح هذا المخطط الشروط الأساسية الأربعة التي يجب التحقق منها لتوافق SSD والغلاف: دعم البروتوكول، ملاءمة المفتاح، الملاءمة المادية، وحدود اتصال المضيف.
أخطاء التوافق التي تمنع العلبة من العمل
أخطاء التوافق عادة ما تكون أنماط عدم تطابق بين SSD والعلبة يمكن أن تؤدي إلى عدم الاكتشاف أو فشل التركيب. ليست كل مشكلة اكتشاف ناتجة عن التوافق، لكن فحوصات البروتوكول والمفتاح والطول المدعوم والخلوص المادي تحدد أنماط عدم التطابق الشائعة.
عدم تطابق البروتوكول يمكن أن يمنع العلبة من دعم توصيل SSD. قد يحدث عدم تطابق NVMe في علبة SATA أو SATA في علبة NVMe فقط عندما لا يتطابق دعم وحدة تحكم العلبة مع بروتوكول القرص. يساعد التحقق من تصنيف الدعم وتوافق وحدة التحكم في تأكيد الفحص التالي الصحيح.
القرص يمكن أن يبدو مناسبًا مع وجود عدم تطابق مادي. مفتاح خاطئ، أو طول غير مدعوم، أو جلوس سيئ، أو تعارض خلوص يمكن أن يخلق مشكلة ملاءمة أثناء التركيب. يجب فحص هذه الظروف إلى جانب متطلبات البروتوكول قبل اعتبار العلبة غير متوافقة.
قائمة التشخيص أدناه تربط أخطاء التوافق الشائعة بالأعراض المحتملة والفحوصات التالية.
- عدم تطابق NVMe في علبة SATA: العرض: قد يظهر SSD عدم اكتشاف. الفحص التالي: تحقق من أن وحدة تحكم العلبة تدعم بروتوكول SSD.
- عدم تطابق SATA في علبة NVMe فقط: العرض: قد لا يعمل SSD من خلال العلبة. الفحص التالي: تأكد من دعم SATA في مواصفات العلبة.
- مفتاح خاطئ: العرض: قد لا يتوافق SSD ومقبس العلبة. الفحص التالي: تأكد من ملاءمة المفتاح والمقبس.
- طول غير مدعوم: العرض: قد لا يناسب SSD الصينية أو موضع التثبيت. الفحص التالي: تحقق من الطول المدعوم ودعم التثبيت.
- جلوس سيئ أو تعارض خلوص: العرض: قد يكون للقرص مشكلة ملاءمة مادية. الفحص التالي: افحص الجلوس والخلوص ومساحة العلبة.
- حدود المضيف: العرض: قد يتأثر التشغيل بعد التوصيل. الفحص التالي: تأكد من توصيل المضيف وظروف الكابل.
حدود المضيف وحدود الكابل منفصلة عن فحوصات التوافق الأساسية لـ SSD والعلبة. إذا اجتازت فحوصات التوافق ولكن SSD ظل غير مكتشف، قد تحتاج أسباب اكتشاف أوسع إلى المراجعة من خلال drive not detected troubleshooting.

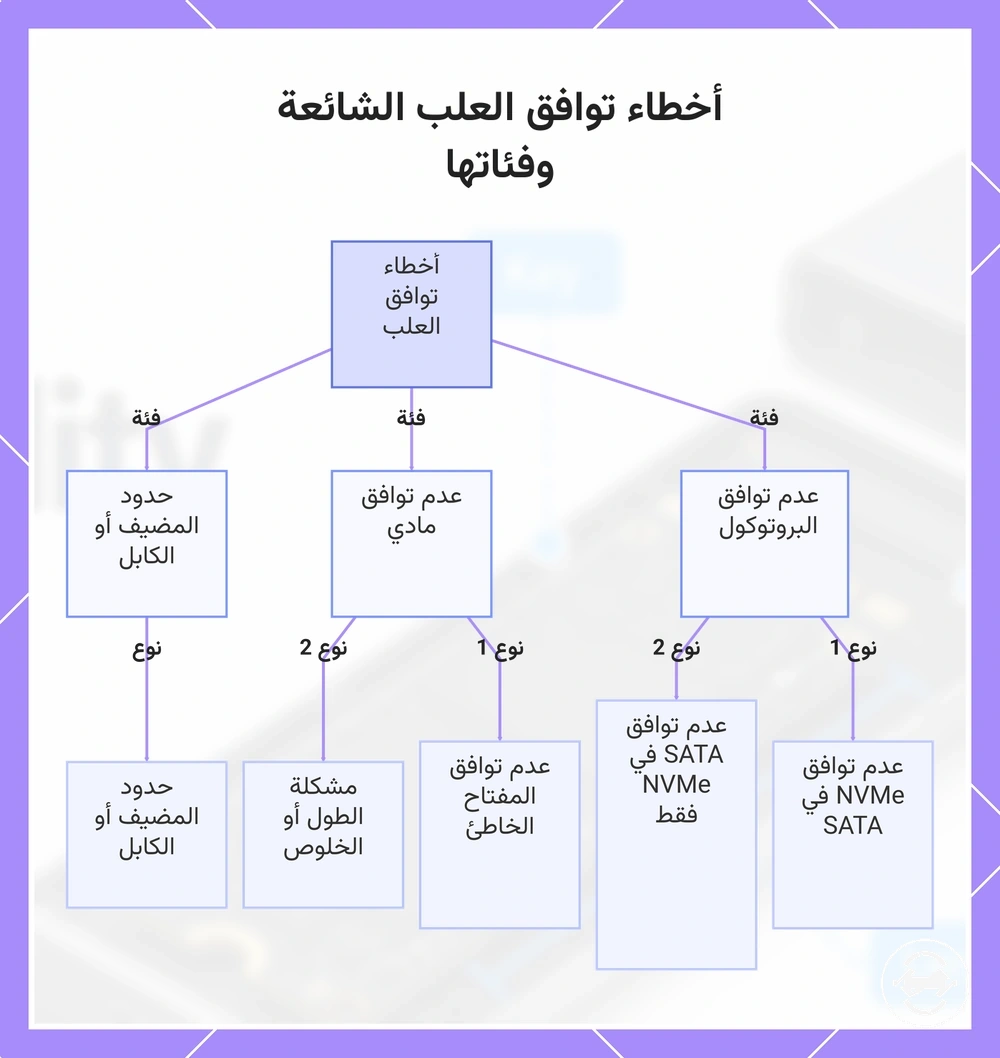

يصنف هذا المخطط أخطاء التوافق الشائعة بين أقراص SSD والعلب، موضحًا الأنواع الرئيسية لعدم التوافق في البروتوكول والمادي والمضيف/الكابل.
