Ports et câbles pour boîtier SSD M.2 : USB-C, USB-A et Thunderbolt
Les ports et câbles d'un boîtier SSD M.2 constituent la couche de connexion externe entre le disque installé et l'appareil hôte. Ce chemin de connexion peut influencer la convivialité, la compatibilité, les plafonds de vitesse et la fiabilité en fonction de la combinaison du boîtier, du câble et du port hôte. La forme du connecteur et la norme de connexion décrivent des aspects distincts de la manière dont le boîtier se connecte.
Un même boîtier SSD M.2 peut se comporter différemment selon les ordinateurs, adaptateurs et câbles, car chaque chemin de connexion peut prendre en charge des capacités différentes. Un connecteur USB-C peut utiliser différents protocoles, tandis qu'une connexion USB-A peut dépendre du port hôte et du chemin d'adaptateur. Le comportement pris en charge dépend du boîtier, de la capacité du câble et de l'appareil hôte. Consultez le guide des boîtiers SSD M.2 pour le contexte plus large de la catégorie.
Les ports et câbles d'un boîtier SSD M.2 doivent être évalués en tenant compte ensemble de l'USB-C, de l'USB-A, du Thunderbolt, de la capacité du câble, de l'utilisation d'adaptateurs et du support du port hôte. Les normes USB telles que USB 3.2 et USB4 décrivent les capacités de connexion, mais le plafond de vitesse utilisable dépend de la combinaison prise en charge du matériel du boîtier, du câble et de l'appareil hôte.
| Élément de connexion | Ce qu'il décrit | Ce qu'il peut affecter | Ce qu'il faut vérifier |
|---|---|---|---|
| Forme du connecteur | La forme physique de la fiche ou du port, comme USB-C ou USB-A | Connexion physique et ajustement du câble | Que le connecteur corresponde au boîtier et au port hôte |
| Norme de connexion | La classe de protocole ou d'interface prise en charge | Plafond de vitesse possible et mode de connexion | Que le boîtier, le câble et l'hôte prennent en charge la même norme |
| Câble | Le chemin de connexion entre le boîtier et l'hôte | Capacité de transfert de données et stabilité de la connexion | Capacité, spécification et type de connecteur du câble |
| Port hôte | Le point de connexion de l'ordinateur ou de l'appareil | Compatibilité et modes pris en charge | Fonctionnalités USB ou Thunderbolt prises en charge |

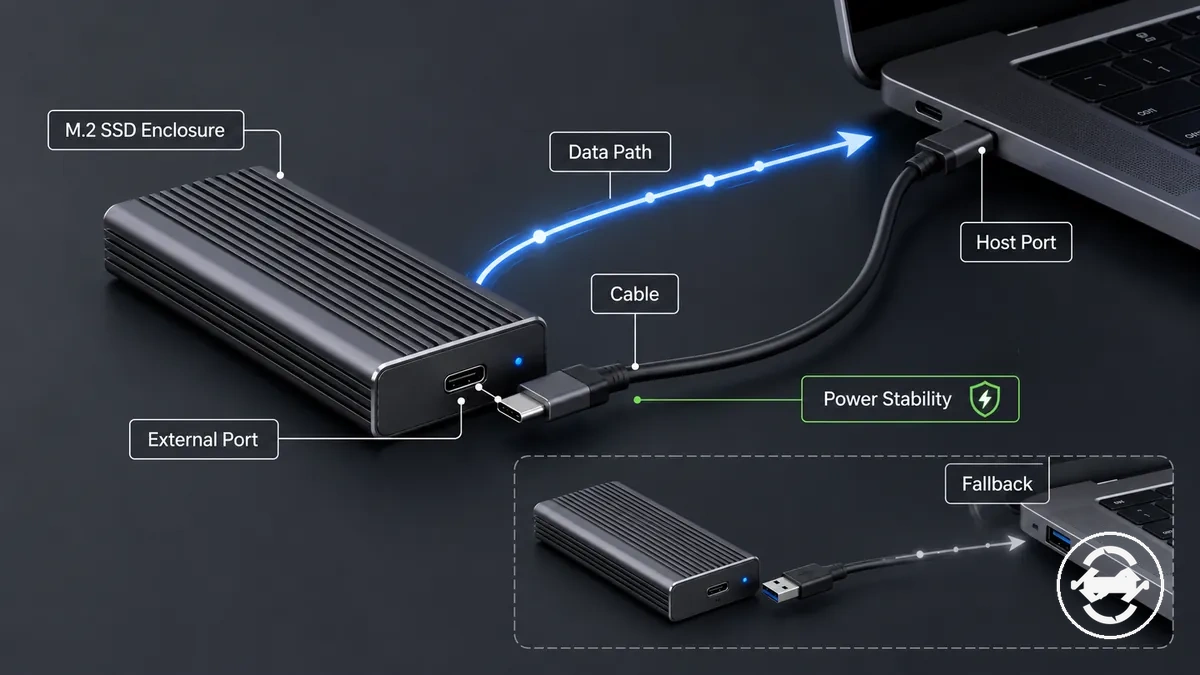

Ce que le port externe et le câble contrôlent dans un boîtier SSD M.2
Le port externe et le câble contrôlent le chemin de connexion entre un boîtier SSD M.2 et l'appareil hôte, affectant le transfert de données, la stabilité de l'alimentation, la reconnaissance et le comportement de repli. Le boîtier dépend du support combiné du port externe, du câble et de l'hôte plutôt que du seul câble. La forme du connecteur, le support du protocole, la bande passante et la qualité du signal influencent tous le comportement de la connexion.
Un même boîtier SSD M.2 peut se comporter différemment selon les ordinateurs, car les capacités du port hôte, du câble et du boîtier peuvent varier. Une connexion d'apparence similaire peut prendre en charge différents protocoles ou modes de connexion, ce qui peut modifier le plafond de vitesse disponible ou le comportement de reconnaissance. Le résultat dépend de la combinaison prise en charge du boîtier, du câble et de l'appareil hôte.
Le port externe et le câble contrôlent différentes parties du chemin de connexion :
- Le chemin de données entre le boîtier SSD M.2 et l'appareil hôte, y compris le comportement de transfert pris en charge.
- La stabilité de l'alimentation via la connexion, qui peut influencer la reconnaissance et un fonctionnement cohérent.
- La négociation du protocole entre le boîtier, le câble et le port hôte.
- Le plafond de vitesse disponible lorsque le boîtier, le câble et l'hôte prennent en charge le même mode de connexion.
- Le comportement de reconnaissance lorsque les capacités du boîtier, du câble ou de l'hôte ne correspondent pas totalement.
La couche de connexion externe est distincte de la vérification de l'ajustement du SSD interne dans le boîtier. Les contrôles complets du type de disque et de l'ajustement physique relèvent des exigences de compatibilité, tandis que cette section se concentre sur le chemin de connexion du port, du câble et de l'hôte.

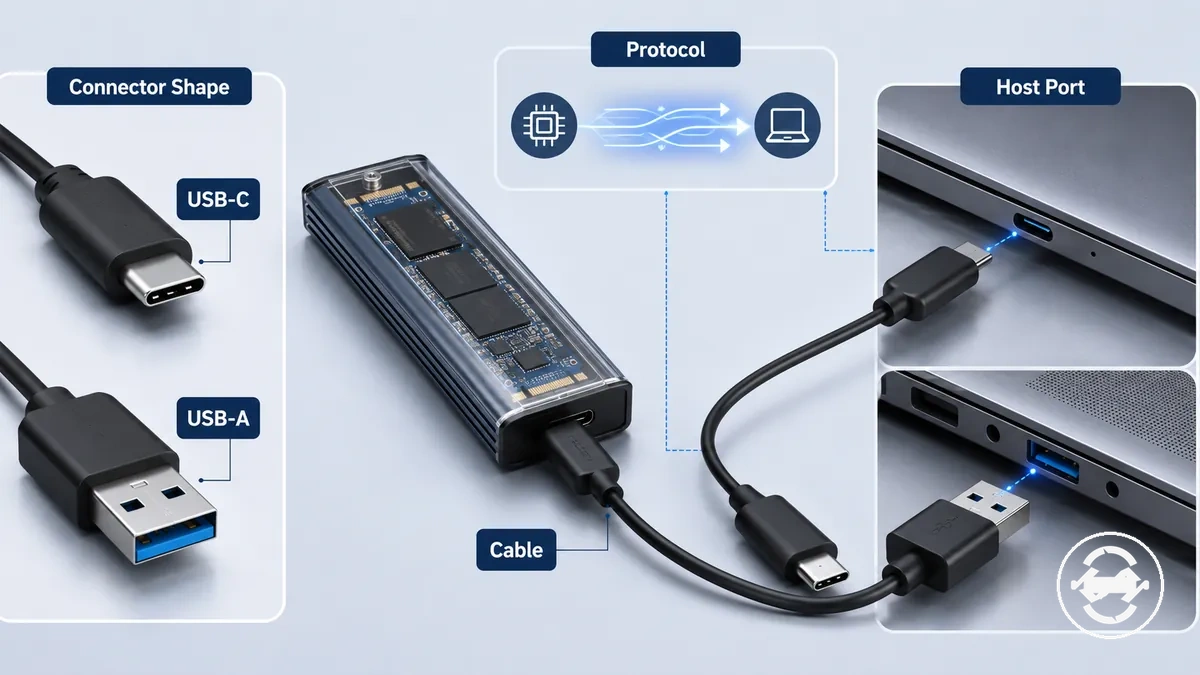

Forme du connecteur versus norme de connexion
La forme du connecteur correspond à la forme physique de la fiche d'un boîtier SSD M.2, tandis que la norme de connexion correspond au protocole de données ou à la capacité d'interface prise en charge. La forme du connecteur et la norme de connexion sont des concepts distincts : un connecteur identifie le type de connexion physique, et une norme identifie la méthode de communication prise en charge. USB-C et USB-A décrivent des formes physiques de connecteurs, tandis que des protocoles tels que USB 3.2, USB4 et Thunderbolt décrivent des capacités de connexion prises en charge.
Des ports d'apparence similaire peuvent prendre en charge des capacités différentes, donc la forme visible du connecteur ne décrit pas totalement le comportement de la connexion. Un connecteur de forme USB-C peut prendre en charge différents protocoles selon le support de l'hôte, la capacité du boîtier et l'exigence du câble. Vérifier l'étiquette du port, le support du protocole et l'exigence du câble aide à identifier le résultat probable de la connexion.
La forme du connecteur et la norme de connexion peuvent être séparées en comparant ce que chaque terme décrit et l'information qu'il fournit. La comparaison ci-dessous sépare l'ajustement physique de la capacité du protocole.
| Terme | Ce qu'il vous indique | Ce qu'il ne prouve pas |
|---|---|---|
| Forme du connecteur | La forme physique de la fiche, comme USB-C ou USB-A | Le support complet du protocole ou la capacité de connexion |
| Norme de connexion | Le protocole pris en charge, comme la capacité USB 3.2, USB4 ou Thunderbolt | Le résultat final de la connexion sans correspondance avec le support de l'hôte et les exigences du câble |
| Étiquette du port | L'information d'interface affichée par l'appareil | Le comportement complet du chemin de connexion par lui-même |
| Exigence du câble | La capacité du câble nécessaire pour un mode de connexion pris en charge | Le résultat sans prendre en compte le boîtier et l'appareil hôte |

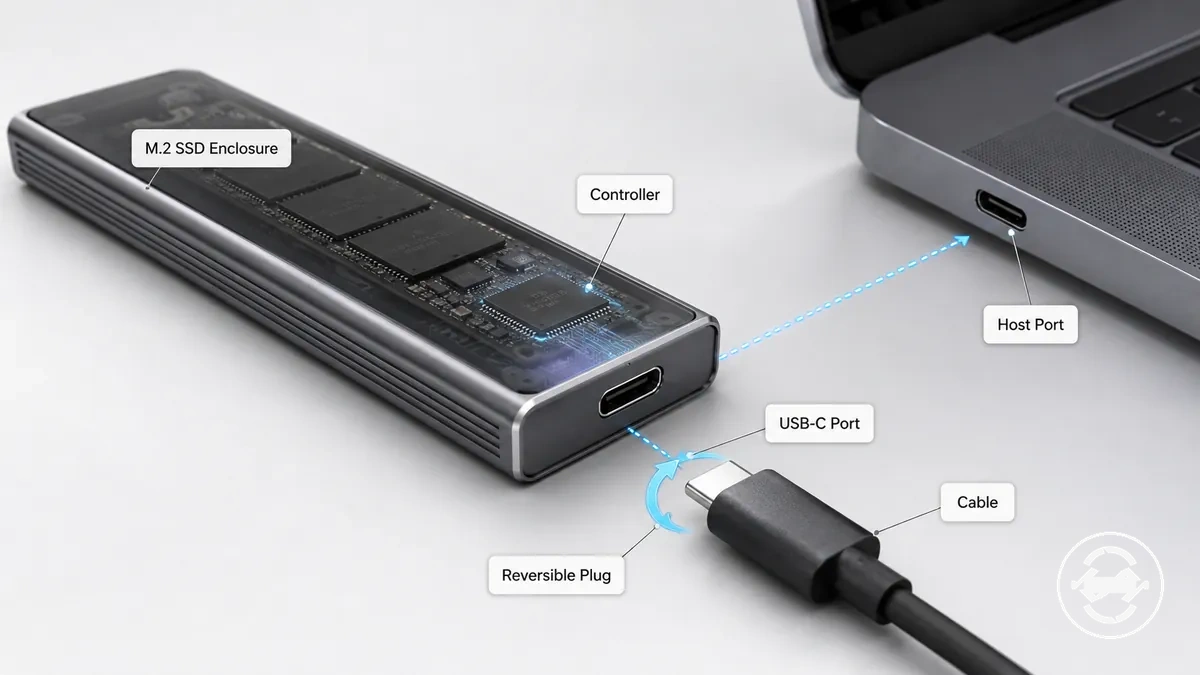

USB-C comme connecteur sur le boîtier
USB-C sur le boîtier désigne le réceptacle physique utilisé pour connecter un boîtier SSD M.2 via un câble. Le connecteur USB-C offre une orientation de fiche réversible et une forme de connexion courante, mais il ne définit pas automatiquement le support complet du protocole. Le comportement de connexion pris en charge dépend du contrôleur du boîtier, du port hôte et de la capacité du câble.
USB-C comme connecteur sur le boîtier peut sembler similaire sur différents appareils tout en prenant en charge des capacités de connexion différentes. Le contrôleur du boîtier, le port hôte et l'exigence du câble peuvent influencer le mode de connexion disponible. Une forme USB-C ne prouve pas la norme prise en charge, car le support du protocole peut varier selon l'ensemble du chemin de connexion.
Le connecteur USB-C sur un boîtier SSD M.2 sépare la commodité du connecteur de la capacité de connexion :
- Connecteur réversible : l'orientation du câble peut rendre la connexion physique plus pratique.
- Disponibilité des câbles : les câbles USB-C sont couramment utilisés dans différentes configurations de boîtier et d'hôte.
- Support du protocole : le mode de connexion pris en charge peut varier selon le contrôleur, le port hôte et la capacité du câble.

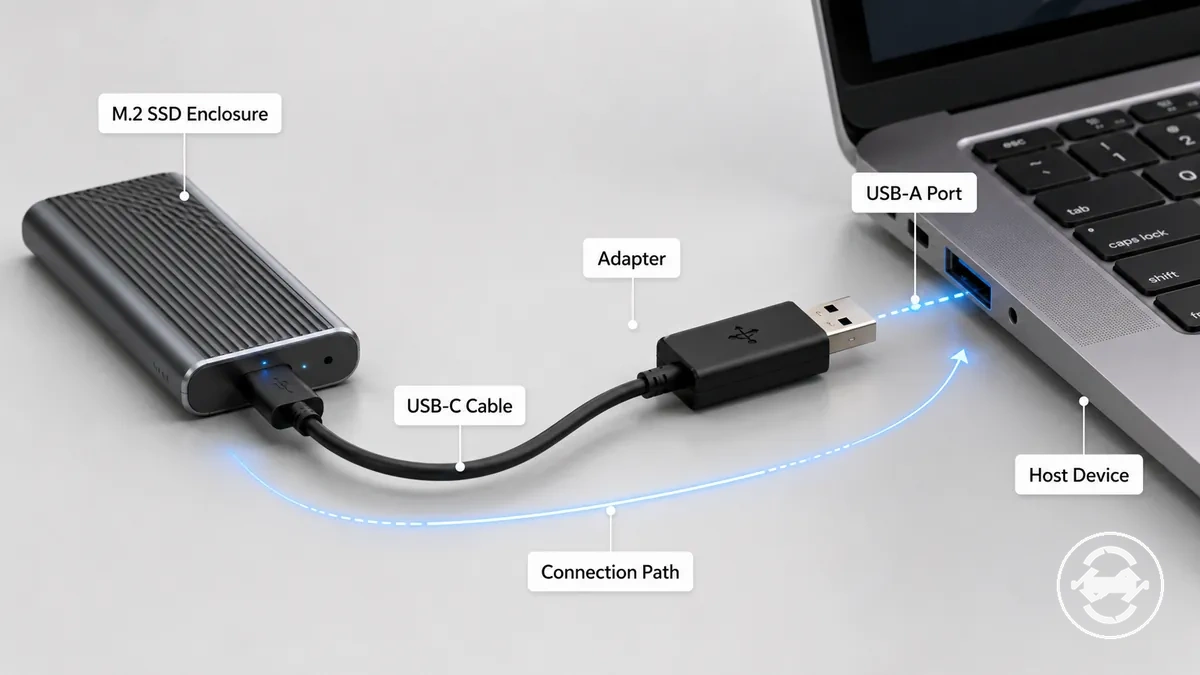

USB-A comme adaptateur côté hôte ou port hérité
USB-A est un chemin de connexion côté hôte utilisé lorsqu'un ordinateur dispose d'un port USB-A plutôt qu'USB-C. Un boîtier SSD M.2 peut se connecter via un câble ou un adaptateur USB-C vers USB-A, permettant au boîtier de communiquer via le port hérité de l'ordinateur. Le comportement de connexion disponible dépend de la norme USB, du support de l'hôte et du chemin d'adaptateur.
Un port USB-A côté hôte connecte l'ordinateur et le boîtier via un chemin de câble spécifique, sans modifier le boîtier ou le type de SSD. L'adaptateur, le câble et le support de l'hôte peuvent influencer le mode de connexion, la limite de bande passante et la stabilité de l'alimentation. Par exemple, un même boîtier SSD M.2 peut se connecter à un ancien ordinateur portable via USB-A, mais le résultat peut varier selon les conditions de connexion prises en charge.
Les connexions USB-A séparent la connexion physique de la capacité prise en charge :
- Port côté hôte : USB-A fournit le point de connexion côté ordinateur pour le chemin d'adaptateur ou de câble.
- Chemin d'adaptateur : Un câble ou adaptateur USB-C vers USB-A peut connecter un boîtier à un port USB-A de l'ordinateur lorsque c'est pris en charge.
- Limites de connexion : La norme USB, la capacité du câble et les conditions d'alimentation peuvent influencer la bande passante et la stabilité.
Chevauchement Thunderbolt et USB-C sans support identique
Thunderbolt et USB-C se chevauchent au niveau de la forme du connecteur, mais leur support de protocole peut différer. Une connexion Thunderbolt peut utiliser un connecteur de forme USB-C, tandis que le mode de connexion pris en charge dépend du support de l'hôte, du support du contrôleur du boîtier et du support du câble.
Un port de forme USB-C peut représenter différentes capacités de connexion, donc la forme du connecteur seule ne définit pas le protocole pris en charge. Le boîtier Thunderbolt, le boîtier USB-C, le port hôte et le câble doivent avoir un support correspondant pour le mode de connexion souhaité. Si les éléments de connexion ne correspondent pas, un mode de repli peut se produire avec des niveaux de capacité différents.
| Élément | Ce qui correspond | Ce qui nécessite encore un support |
|---|---|---|
| Forme USB-C | La forme physique du connecteur utilisée par le boîtier ou le port hôte | Le protocole pris en charge et le support d'interface |
| Protocole Thunderbolt | La méthode de communication prise en charge entre les appareils compatibles | Support de l'hôte, support du contrôleur du boîtier et support du câble |
| Câble | Le chemin de connexion entre le boîtier et l'appareil hôte | Support du mode de connexion requis |
| Port hôte | Le point de connexion côté ordinateur | Protocole pris en charge et comportement du mode de repli |
Étiquettes USB 3.2, USB4 et Thunderbolt sur les connexions de boîtier M.2
Les étiquettes de connexion sur un boîtier SSD M.2 indiquent des classes de protocole et de bande passante qui décrivent les capacités de connexion prises en charge. Les étiquettes USB 3.2, USB4 et Thunderbolt agissent comme des signaux qui doivent être interprétés avec le contrôleur du boîtier, le port hôte et le câble, plutôt que comme des mesures directes des résultats de transfert.
USB 3.2, USB4 et Thunderbolt peuvent représenter différentes classes de connexion dans une configuration de boîtier M.2. L'étiquette, le support de l'hôte, le niveau du câble et le contrôleur du boîtier doivent s'aligner pour le mode de connexion souhaité. Si ces éléments ne correspondent pas, la connexion peut utiliser un mode de repli avec un plafond de vitesse différent.
Lorsqu'une étiquette et les composants connectés ne s'alignent pas totalement, le boîtier peut fonctionner via un mode réduit pris en charge par le chemin de connexion. Comprendre d'abord la signification de l'étiquette aide à séparer la capacité de l'interface des résultats observés. Pour les facteurs de performance mesurés au-delà de l'interprétation des étiquettes, consultez la vitesse réelle de transfert.
Le tableau ci-dessous organise les étiquettes de connexion par ce qu'elles peuvent indiquer et ce qui doit encore correspondre.
| Étiquette | Ce qu'elle peut indiquer | Ce qui doit aussi correspondre | Attente prudente |
|---|---|---|---|
| USB 3.2 | Une étiquette de protocole décrivant une classe de connexion possible | Support de l'hôte, niveau du câble et capacité du contrôleur du boîtier | Indique un mode possible plutôt qu'un résultat de transfert garanti |
| USB4 | Une étiquette de protocole qui identifie une classe de connexion prise en charge | Port hôte compatible, support du câble et support du boîtier | Nécessite des composants correspondants pour le mode de connexion souhaité |
| Thunderbolt | Une étiquette de protocole associée aux chemins de connexion pris en charge | Support de l'hôte, support du contrôleur du boîtier et support du câble | L'apparence du connecteur seule ne définit pas la capacité prise en charge |
Limites d'interface à 10 Gbit/s, 20 Gbit/s et 40 Gbit/s
10 Gbit/s, 20 Gbit/s et 40 Gbit/s décrivent des plafonds d'interface plutôt que des taux de transfert soutenus garantis. Ces valeurs représentent des classes de bande passante qui définissent un plafond de connexion possible lorsque le support du boîtier, le niveau du câble et la capacité de l'hôte correspondent. Le plafond d'interface décrit la limite de connexion, tandis que le résultat pratique dépend de l'ensemble du chemin de connexion.
Une connexion peut revenir à un mode négocié inférieur lorsqu'une partie de la configuration ne correspond pas au plafond d'interface. Par exemple, un boîtier avec une limite nominale plus élevée peut utiliser un mode réduit si le port hôte, le niveau du câble ou le support du boîtier ne peuvent pas fournir la même capacité. Ce maillon faible peut réduire le plafond de connexion disponible sans modifier l'étiquette d'interface elle-même.
Le tableau ci-dessous sépare les plafonds d'interface des exigences et conditions qui peuvent réduire le mode pris en charge.
| Plafond d'interface | Exigence de correspondance | Ce qui peut le réduire |
|---|---|---|
| 10 Gbit/s | Correspondance de la capacité de l'hôte, du niveau du câble et du support du boîtier | Mode pris en charge inférieur dû à une non-correspondance de l'hôte, du câble ou du boîtier |
| 20 Gbit/s | Support de connexion compatible sur l'ensemble du chemin boîtier et hôte | Repli provoqué par des composants non pris en charge ou des limites de connexion |
| 40 Gbit/s | Support d'interface correspondant entre l'hôte, le câble et le boîtier | Limitations de la capacité de l'hôte, du niveau du câble ou du support du boîtier |
Rétrocompatibilité et modes de connexion de repli
La rétrocompatibilité permet à une connexion de boîtier SSD M.2 d'utiliser un mode de repli lorsque le boîtier, le câble et l'hôte ne partagent pas la norme la plus élevée prise en charge. Ce mode de repli est une forme de négociation de protocole qui peut préserver une utilisation de base via un mode inférieur pris en charge, tandis que la connexion peut fonctionner avec une vitesse réduite ou moins de fonctionnalités disponibles.
Une connexion fonctionnelle peut encore opérer en dessous du plafond de vitesse attendu du boîtier lorsque le port hôte, le niveau du câble ou le contrôleur du boîtier prend en charge un mode négocié inférieur. Par exemple, un câble avec un support limité ou un port hôte avec des capacités différentes peut permettre au boîtier de fonctionner tout en utilisant un mode de vitesse réduit.
La rétrocompatibilité peut être comprise en séparant l'utilisation de base de la capacité complète :
- Support de l'hôte : vérifier que le port hôte prend en charge le mode de connexion souhaité.
- Niveau du câble : vérifier si le câble prend en charge la capacité de connexion requise.
- Contrôleur du boîtier : considérer les modes pris en charge disponibles à partir du matériel du boîtier.
- Négociation de protocole : comprendre que des composants non correspondants peuvent aboutir à un mode pris en charge inférieur.

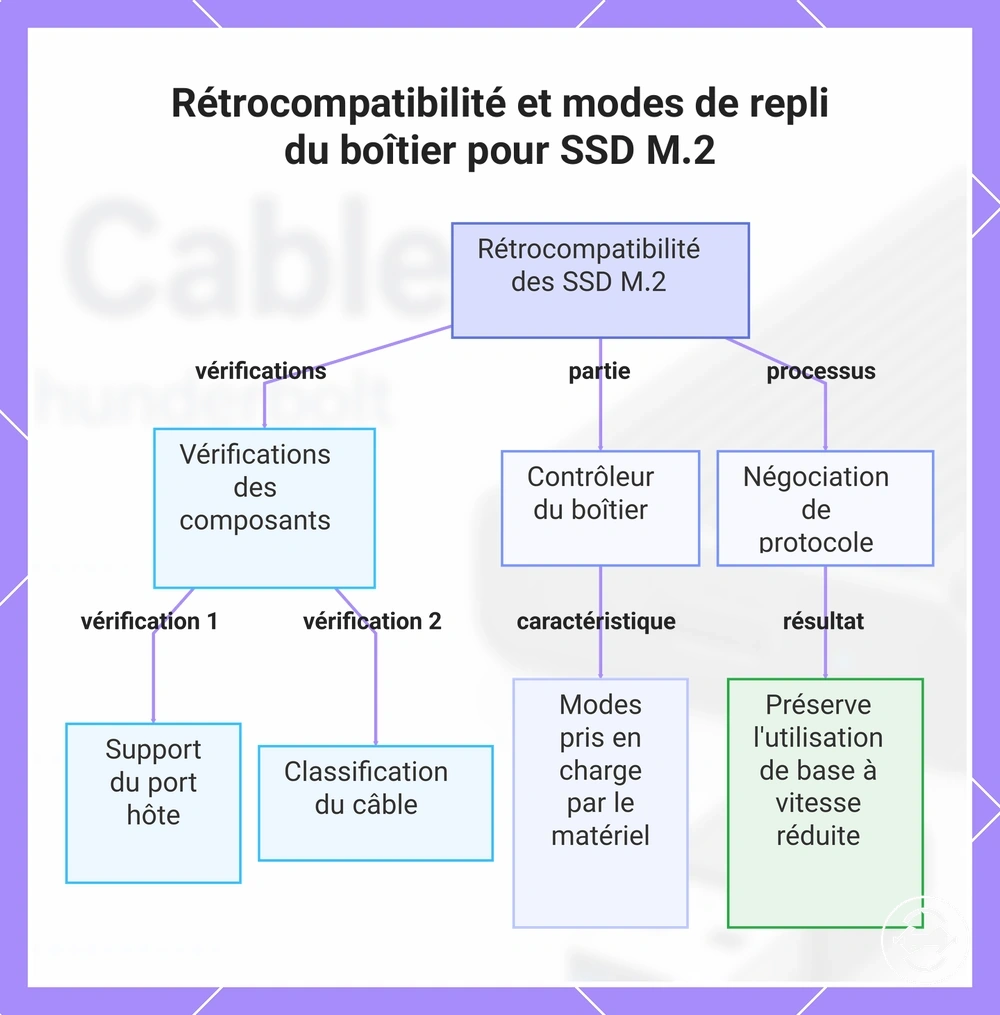

Ce graphique montre les principaux facteurs et vérifications pour comprendre la rétrocompatibilité dans les boîtiers pour SSD M.2, y compris les vérifications matérielles, le support du contrôleur du boîtier et les résultats de la négociation de protocole.
Port hôte, câble et support du boîtier comme limite partagée
Le chemin de connexion a une limite partagée car le port hôte, le câble et le support du boîtier doivent fonctionner ensemble pour déterminer le mode utilisable. La partie la moins capable prise en charge dans le chemin peut influencer le mode négocié, y compris le support du protocole, le niveau de bande passante et la stabilité de l'alimentation. La compatibilité dépend de la manière dont ces parties fonctionnent ensemble plutôt que d'un seul composant isolé.
Un ordinateur portable, un ordinateur de bureau, un concentrateur, une station d'accueil ou un adaptateur peuvent fournir des conditions de connexion différentes car le port hôte et les composants associés peuvent prendre en charge des capacités différentes. Le câble et le contrôleur du boîtier affectent également si la connexion utilise le mode attendu ou un mode pris en charge inférieur. Un décalage dans le support peut modifier le plafond de connexion disponible ou le comportement de détection.
Les exigences de compatibilité aident à évaluer le chemin de connexion externe en vérifiant ensemble le port hôte, le câble et le support du boîtier. Le support du protocole, le niveau de bande passante et le mode négocié peuvent varier selon la configuration, donc la compatibilité n'est pas seulement une condition simple de oui ou non.
Le principe de la limite partagée aide à expliquer pourquoi une connexion peut avoir un plafond pris en charge qui diffère des résultats observés. Le résultat final dépend de l'ensemble du chemin de connexion, et les facteurs affectant le plafond peuvent influencer la vitesse réelle de transfert.
La liste de contrôle ci-dessous évalue la limite partagée sur l'ensemble du chemin de connexion :
- Port hôte : Vérifier la capacité de l'hôte, le support du protocole et le mode de connexion disponible.
- Câble : Examiner le niveau du câble et s'il prend en charge le mode négocié souhaité.
- Support du boîtier : Considérer la capacité du contrôleur du boîtier et les fonctionnalités de connexion prises en charge.

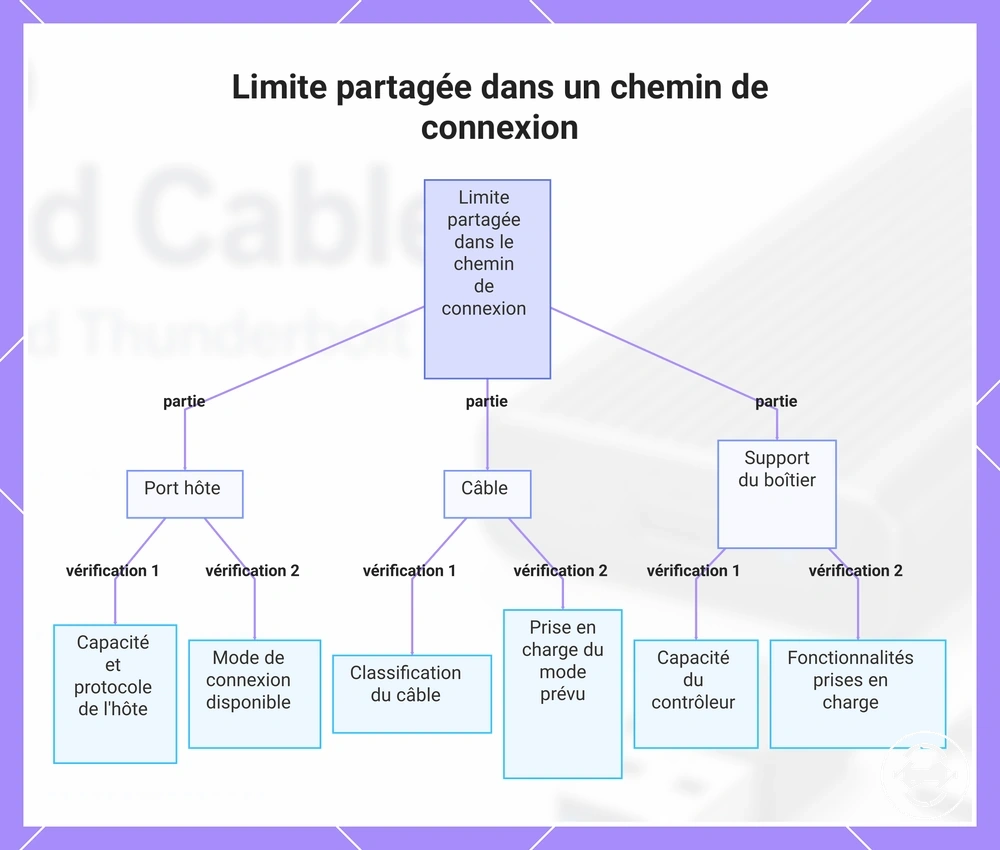

Ce graphique montre les trois composants qui forment la limite partagée dans un chemin de connexion et les vérifications clés pour chacun afin de déterminer le mode utilisable.
Choix du câble et de l'adaptateur pour une utilisation fiable du boîtier
Choisir un câble ou un adaptateur pour une utilisation fiable du boîtier nécessite de faire correspondre le chemin du câble, l'ajustement du connecteur et la capacité de données avec le boîtier SSD M.2 et le port hôte. Un choix de câble adapté dépend des exigences de connexion plutôt que de la seule forme de la fiche, car le niveau du câble, la longueur et l'ajustement physique peuvent affecter la détection, la stabilité et le comportement de connexion pris en charge.
Un câble USB-C vers USB-C peut connecter un boîtier avec un port de boîtier USB-C à un port hôte USB-C compatible, tandis qu'un câble ou adaptateur USB-C vers USB-A peut offrir un chemin de connexion côté hôte différent. Le câble et l'adaptateur doivent correspondre au port du boîtier et au port hôte afin que le mode pris en charge puisse être utilisé. Un câble fourni peut suffire lorsque sa capacité correspond à la configuration, tandis qu'un câble de remplacement peut mériter d'être vérifié lorsque la capacité du câble ou le comportement de la connexion est incertain.
Les choix de câble et d'adaptateur peuvent être évalués via la correspondance du connecteur, le support de données, le niveau du câble, la longueur et l'ajustement physique. Un câble compatible données avec un niveau adapté aide à aligner le boîtier, l'adaptateur et le chemin de connexion hôte, tandis qu'un mauvais ajustement ou une capacité inconnue peut affecter la stabilité.
Une utilisation fiable du boîtier dépend de la sélection d'un câble et d'un adaptateur qui correspondent au port du boîtier, au port hôte et au cas d'utilisation prévu. Les signaux de décision tels que l'ajustement du connecteur, la capacité de données, le niveau du câble, la longueur et le besoin de remplacement aident à déterminer si un câble inclus est adapté ou si un autre chemin de câble doit être envisagé.

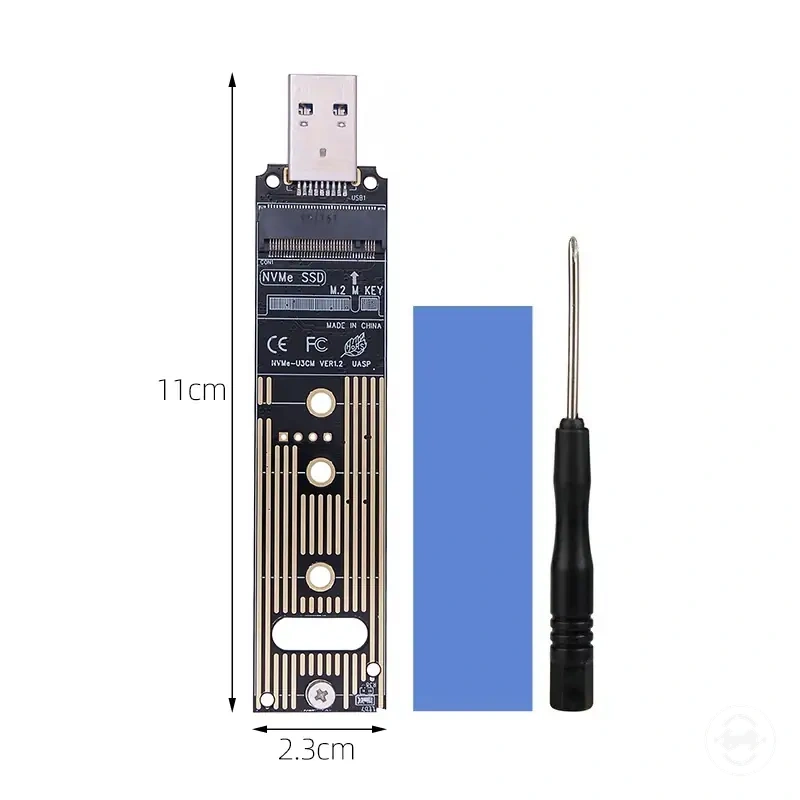

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
- Chemin du connecteur : Confirmer que le câble ou l'adaptateur correspond au port du boîtier et au port hôte.
- Capacité de données : Vérifier que le câble est un câble compatible données et prend en charge le mode de connexion requis.
- Niveau du câble : Faire correspondre le niveau du câble avec les exigences du boîtier et de l'hôte.
- Longueur : Considérer la longueur comme faisant partie de l'ajustement du connecteur et de la stabilité de la connexion.
- Ajustement physique : Vérifier que le chemin du câble fonctionne avec les ports et la configuration disponibles.
- Besoin de remplacement : Envisager un câble de remplacement lorsque la capacité du câble fourni n'est pas claire.

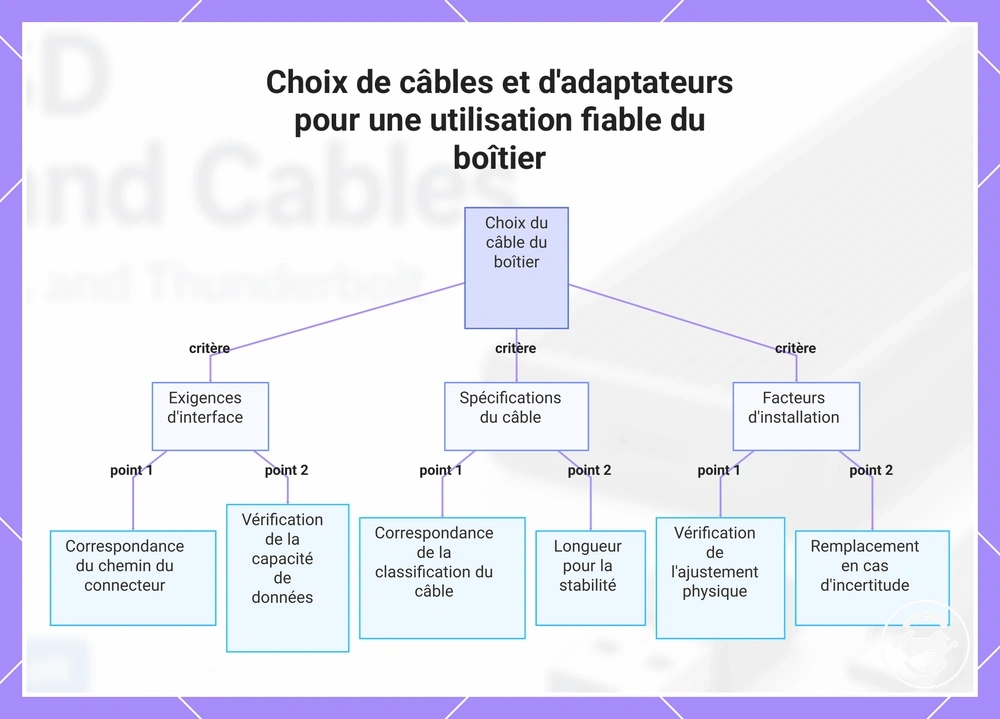

Ce diagramme résume les vérifications essentielles pour sélectionner un câble ou un adaptateur qui correspond au port du boîtier, au port hôte et au cas d'usage prévu.
Câbles USB-C vers USB-C et USB-C vers USB-A
Les câbles USB-C vers USB-C et USB-C vers USB-A sont choisis en faisant correspondre le chemin du câble entre le port du boîtier et l'appareil hôte. USB-C vers USB-C connecte un port de boîtier USB-C à un appareil hôte USB-C compatible, tandis qu'USB-C vers USB-A connecte le boîtier à un appareil hôte doté d'un port USB-A. La forme de l'extrémité du câble et le support de données doivent être vérifiés avant de sélectionner le chemin de connexion.
Un ordinateur portable USB-C moderne peut utiliser un câble USB-C vers USB-C lorsque le port du boîtier et l'appareil hôte prennent en charge ce chemin de connexion. Un ordinateur de bureau USB-A plus ancien peut nécessiter un câble USB-C vers USB-A ou un adaptateur selon le connecteur côté hôte disponible. Le plafond de vitesse attendu et le comportement de connexion dépendent du support de données, du besoin d'adaptateur et de la capacité prise en charge du chemin du câble.
La comparaison ci-dessous sépare la sélection du chemin du câble par adaptation à l'hôte et vérifications de capacité.
| Chemin du câble | Adaptation à l'hôte | Vérification de capacité | Raison typique d'utilisation |
|---|---|---|---|
| USB-C vers USB-C | S'adapte à un appareil hôte avec un port USB-C compatible | Vérifier le support de données et la capacité de connexion prise en charge | Connecte un port de boîtier à un chemin hôte USB-C correspondant |
| USB-C vers USB-A | S'adapte à un appareil hôte avec un port USB-A | Vérifier le support de données et le besoin d'adaptateur si nécessaire | Connecte un port de boîtier à un connecteur côté hôte hérité |
Câbles compatibles données et câbles de charge uniquement
Un câble compatible données fournit un chemin de données utilisable pour un boîtier SSD M.2, tandis qu'un câble de charge uniquement peut assurer le comportement d'alimentation sans permettre l'accès au stockage de données. Lorsqu'un câble est véritablement de charge uniquement, le boîtier peut ne pas disposer de la connexion de données nécessaire à sa détection. La capacité du câble doit être considérée comme un facteur possible lorsque le boîtier n'est pas détecté.
Un chemin de vérification simple consiste à tester le boîtier avec un câble connu comme compatible données avant de modifier d'autres parties de la configuration. Un câble fourni peut offrir un support de données, mais un niveau de câble inconnu ou un type de câble non spécifié peut rendre les résultats de détection plus difficiles à interpréter. Maintenir le port hôte constant pendant le test aide à séparer la capacité du câble des autres facteurs de connexion.
La liste de contrôle ci-dessous vérifie la capacité du câble sans supposer que le câble est la seule cause possible :
- Origine du câble : Vérifier la provenance du câble et si son utilisation prévue est connue.
- Support de données : Confirmer que le câble fournit un chemin de données utilisable pour le boîtier.
- Câble connu : Tester avec un câble connu comme compatible données pour comparer le comportement de détection.
- Port hôte : Éviter de modifier plusieurs variables à la fois pendant le processus de vérification.

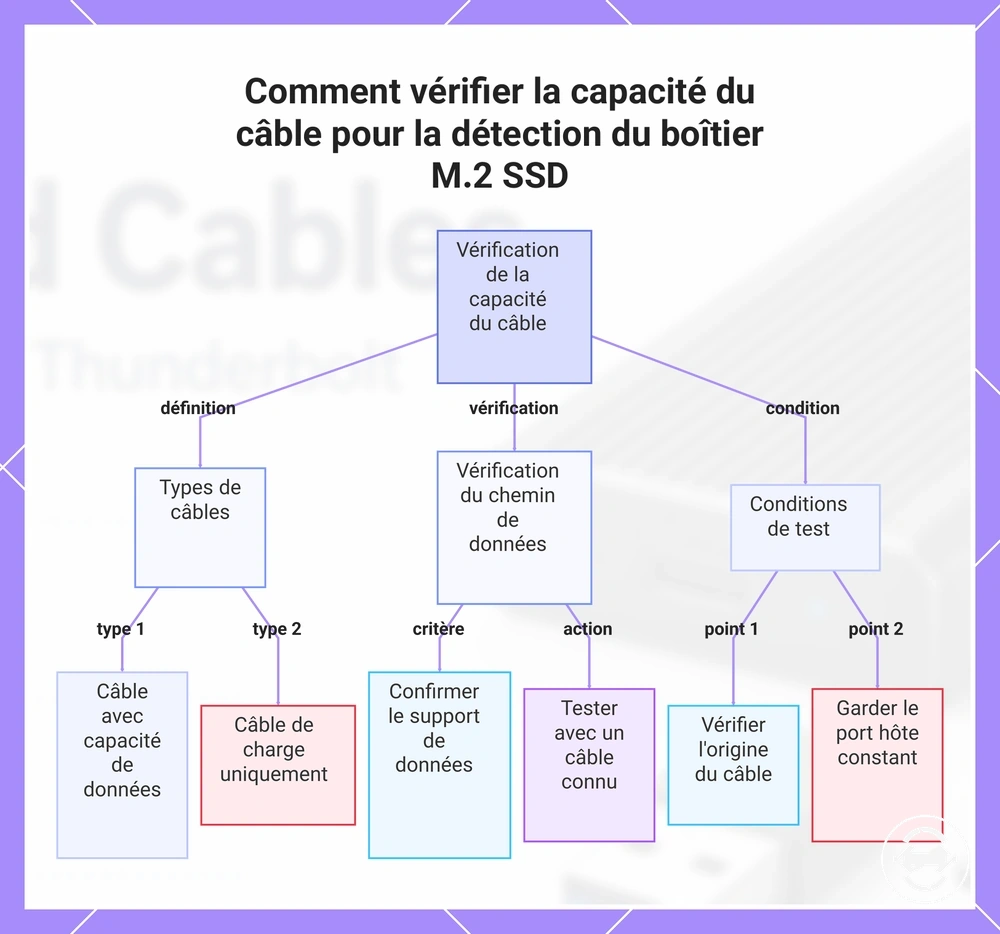

Ce graphique montre les types de câbles et les étapes de vérification clés pour déterminer si la capacité de données d'un câble provoque un échec de détection du boîtier.
Considérations sur les câbles amovibles, fournis et de remplacement
Les choix de câble fourni, de câble amovible et de câble de remplacement peuvent avoir de l'importance lorsque la configuration du boîtier change ou lorsque l'état du câble affecte le comportement de la connexion. Un câble fourni peut convenir lorsque son niveau, sa longueur et l'ajustement de son connecteur correspondent au boîtier et à la configuration de l'hôte. Un câble de remplacement peut être envisagé lorsque la provenance du câble, la norme prise en charge ou l'état physique est incertain.
Les câbles de remplacement doivent correspondre à l'ajustement du connecteur du boîtier et à la norme prise en charge plutôt qu'à la seule forme visible de la fiche. Le niveau du câble, la longueur et le relief de traction peuvent influencer la stabilité de la connexion, tandis que des conditions telles que l'utilisation d'une station d'accueil ou un connecteur usé peuvent contribuer à des déconnexions intermittentes dans certaines configurations.
La liste de contrôle ci-dessous organise les critères pratiques de remplacement du câble :
- Niveau du câble : Vérifier si le câble prend en charge la capacité de connexion requise pour le boîtier.
- Longueur : Considérer la longueur comme faisant partie du chemin du câble, de la configuration physique et de la stabilité.
- Ajustement du connecteur : Confirmer que le câble correspond au port du boîtier et au chemin de connexion de l'hôte.
- Relief de traction : Considérer le support du connecteur et la construction du câble autour des points de connexion.
- Utilisation d'une station d'accueil : Considérer si une station d'accueil modifie le chemin de connexion ou le comportement pris en charge.
- Connecteur usé : Inspecter l'usure en cas de déconnexions intermittentes.

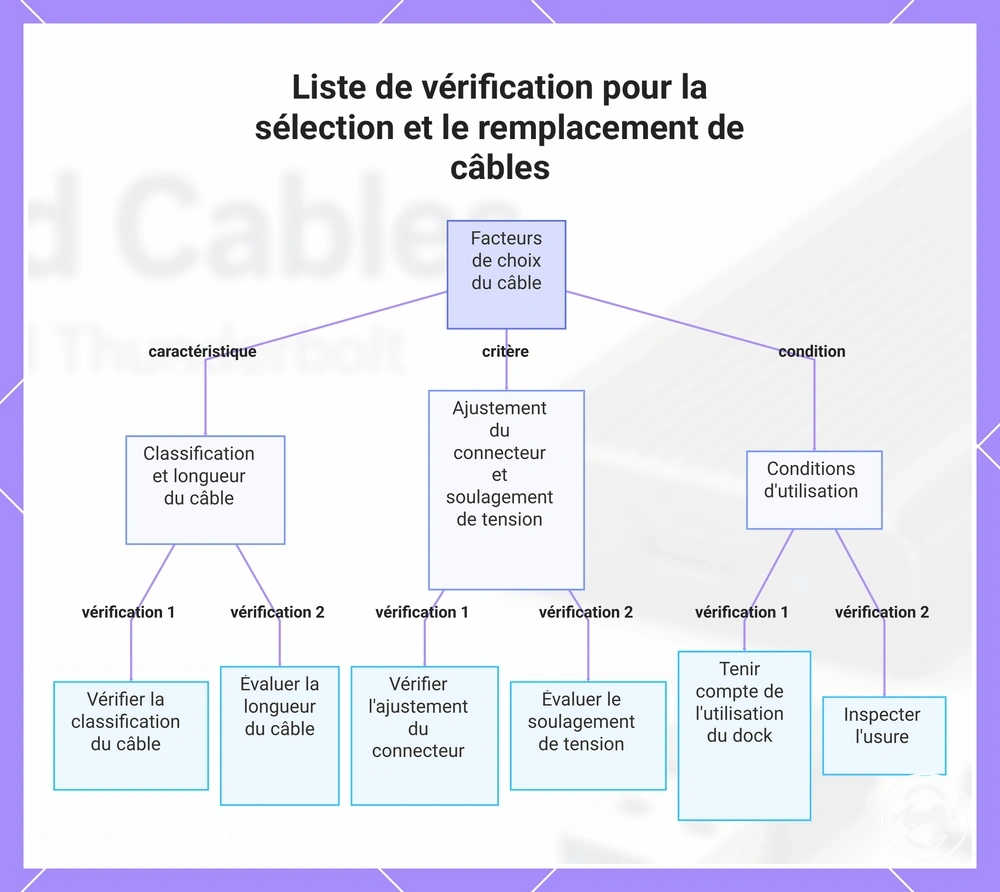

Ce graphique montre les principaux facteurs à vérifier lors de la sélection ou du remplacement d'un câble pour une configuration d'enceinte.
Symptômes de détection et de connexion liés au câble
Les symptômes liés au câble sont des signaux diagnostiques qui peuvent pointer vers le câble, l'adaptateur, le port hôte, le boîtier ou une autre partie du chemin de connexion. Un symptôme tel que non détecté, déconnexions intermittentes, repli lent ou transfert instable ne prouve pas une cause unique par lui-même. La vérification suivante doit séparer les conditions liées au câble des facteurs plus larges de configuration du boîtier ou de l'hôte.
Lorsqu'un problème de connexion apparaît, vérifier séparément le câble, l'adaptateur, le port, le boîtier et l'hôte peut aider à identifier la condition probable. Le niveau du câble, l'ajustement du connecteur ou le mode négocié peuvent influencer la détection ou la fiabilité, mais des symptômes similaires peuvent provenir d'autres parties de la configuration. Cela rend une vérification étape par étape plus utile que de supposer que le câble est la cause.
Les symptômes liés au câble peuvent apparaître selon différents modèles en fonction du chemin de connexion. Un problème de non-détection peut concerner le support du câble, le comportement du port hôte ou la communication du boîtier, tandis que les déconnexions intermittentes peuvent impliquer l'ajustement du connecteur ou la fiabilité de l'adaptateur. Le repli lent et le transfert instable peuvent aussi indiquer que la connexion fonctionne dans un mode réduit.
| Symptôme | Problème de connexion probable | Vérification | Ce que cela signifie |
|---|---|---|---|
| Non détecté | Condition de connexion du câble, de l'adaptateur, du port hôte ou du boîtier | Vérifier le support du câble, l'ajustement du connecteur et le comportement du port hôte | Le symptôme indique un problème de connexion nécessitant un isolement supplémentaire |
| Déconnexions intermittentes | Ajustement du connecteur, état du câble, chemin de l'adaptateur ou stabilité de la connexion | Vérifier les connexions du câble et les composants associés | La connexion peut ne pas rester stable dans la configuration actuelle |
| Repli lent | Niveau du câble, mode négocié ou limite de connexion prise en charge | Vérifier le câble et le chemin de connexion pris en charge | La configuration peut fonctionner dans un mode réduit |
| Transfert instable | Condition de communication du câble, de l'adaptateur, du port hôte ou du boîtier | Examiner le chemin de connexion et les facteurs limitants possibles | Le symptôme suggère qu'une vérification supplémentaire est nécessaire |
Les symptômes de repli lent peuvent nécessiter un examen plus ciblé des conditions liées à la vitesse après les vérifications du câble et du port. Pour les cas où des performances réduites restent peu claires, consultez le dépannage de transfert lent pour le chemin dédié à la vitesse.
Les déconnexions intermittentes peuvent nécessiter une séparation supplémentaire entre le câble, l'adaptateur et les facteurs de stabilité de la connexion. Si les déconnexions persistent après ces vérifications, consultez les problèmes de déconnexion pour le chemin dédié à la stabilité.
