M.2 SSD kutusunda bağlantı noktaları ve kablolar: USB-C, USB-A ve Thunderbolt
M.2 SSD kutusu bağlantı noktaları ve kabloları, takılı sürücü ile ana bilgisayar aygıtı arasındaki harici bağlantı katmanını oluşturur. Bu bağlantı yolu, kutu, kablo ve ana bilgisayar bağlantı noktası kombinasyonuna bağlı olarak kullanılabilirlik, uyumluluk, hız tavanları ve güvenilirliği etkileyebilir. Bağlayıcı şekli ve bağlantı standardı, kutunun nasıl bağlandığının ayrı bölümlerini tanımlar.
Aynı M.2 SSD kutusu, bilgisayarlar, adaptörler ve kablolar arasında farklı davranabilir çünkü her bağlantı yolu farklı yetenekleri destekleyebilir. Bir USB-C bağlayıcı farklı protokoller kullanabilirken, bir USB-A bağlantısı ana bilgisayar bağlantı noktasına ve adaptör yoluna bağlı olabilir. Desteklenen davranış, kutu, kablo yeteneği ve ana bilgisayar aygıtı eşleşmesine bağlıdır. Daha geniş kategori bağlamı için M.2 SSD kutusu rehberi'ne bakın.
M.2 SSD kutusu bağlantı noktaları ve kabloları, USB-C, USB-A, Thunderbolt, kablo yeteneği, adaptör kullanımı ve ana bilgisayar bağlantı noktası desteği ile birlikte değerlendirilmelidir. USB 3.2 ve USB4 gibi USB standartları bağlantı yeteneklerini tanımlar, ancak kullanılabilir hız tavanı, kutu donanımı, kablo ve ana bilgisayar aygıtının desteklenen kombinasyonuna bağlıdır.
| Bağlantı öğesi | Ne tanımlar | Neyi etkileyebilir | Ne doğrulanmalı |
|---|---|---|---|
| Bağlayıcı şekli | USB-C veya USB-A gibi fiziksel fiş veya bağlantı noktası biçimi | Fiziksel bağlantı ve kablo uyumu | Bağlayıcının kutu ve ana bilgisayar bağlantı noktasıyla eşleşmesi |
| Bağlantı standardı | Desteklenen protokol veya arayüz sınıfı | Olası hız tavanı ve bağlantı modu | Kutu, kablo ve ana bilgisayarın aynı standardı desteklemesi |
| Kablo | Kutu ile ana bilgisayar arasındaki bağlantı yolu | Veri aktarım yeteneği ve bağlantı kararlılığı | Kablo yeteneği, derecesi ve bağlayıcı türü |
| Ana bilgisayar bağlantı noktası | Bilgisayar veya aygıt bağlantı noktası | Uyumluluk ve desteklenen modlar | Desteklenen USB veya Thunderbolt özellikleri |

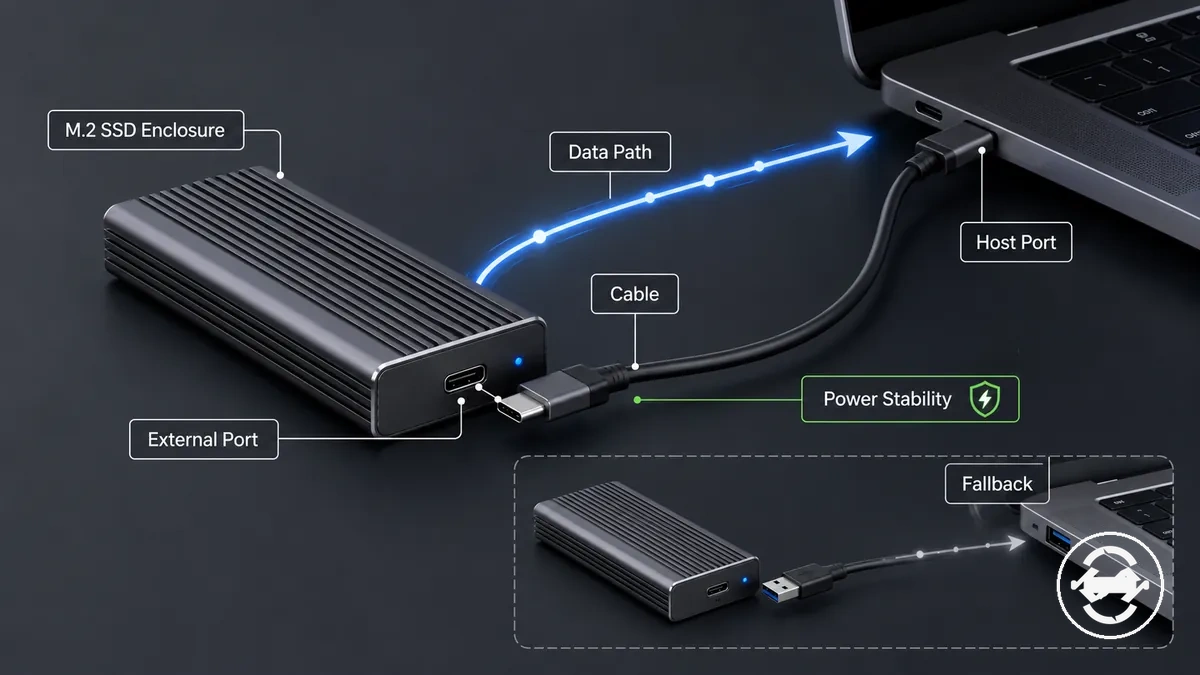

M.2 SSD kutusunda harici bağlantı noktası ve kablonun kontrol ettiği şeyler
Harici bağlantı noktası ve kablo, M.2 SSD kutusu ile ana bilgisayar aygıtı arasındaki bağlantı yolunu kontrol ederek veri aktarımını, güç kararlılığını, tanımayı ve geri dönüş davranışını etkiler. Kutu, yalnızca kablodan ziyade harici bağlantı noktası, kablo ve ana bilgisayarın birleşik desteğine bağlıdır. Bağlayıcı şekli, protokol desteği, bant genişliği ve sinyal kalitesinin tümü bağlantının nasıl davrandığını etkiler.
Aynı M.2 SSD kutusu, bilgisayarlar arasında farklı davranabilir çünkü ana bilgisayar bağlantı noktası, kablo ve kutu yetenekleri değişiklik gösterebilir. Benzer görünümlü bir bağlantı, farklı protokolleri veya bağlantı modlarını destekleyebilir; bu da kullanılabilir hız tavanını veya tanıma davranışını değiştirebilir. Sonuç, kutu, kablo ve ana bilgisayar aygıtının desteklenen kombinasyonuna bağlıdır.
Harici bağlantı noktası ve kablo, bağlantı yolunun farklı kısımlarını kontrol eder:
- M.2 SSD kutusu ile ana bilgisayar aygıtı arasındaki, desteklenen aktarım davranışını da içeren veri yolu.
- Tanıma ve tutarlı çalışmayı etkileyebilen bağlantı üzerinden güç kararlılığı.
- Kutu, kablo ve ana bilgisayar bağlantı noktası arasındaki protokol anlaşması.
- Kutu, kablo ve ana bilgisayar aynı bağlantı modunu desteklediğinde kullanılabilir hız tavanı.
- Kutu, kablo veya ana bilgisayar yetenekleri tam olarak uyuşmadığında tanıma davranışı.
Harici bağlantı katmanı, dahili SSD'nin kutuya uyup uymadığını kontrol etmekten ayrıdır. Sürücü türü ve fiziksel uyum kontrollerinin tamamı uyumluluk gereksinimleri'ne aittir; bu bölüm ise bağlantı noktası, kablo ve ana bilgisayar bağlantı yoluna odaklanır.

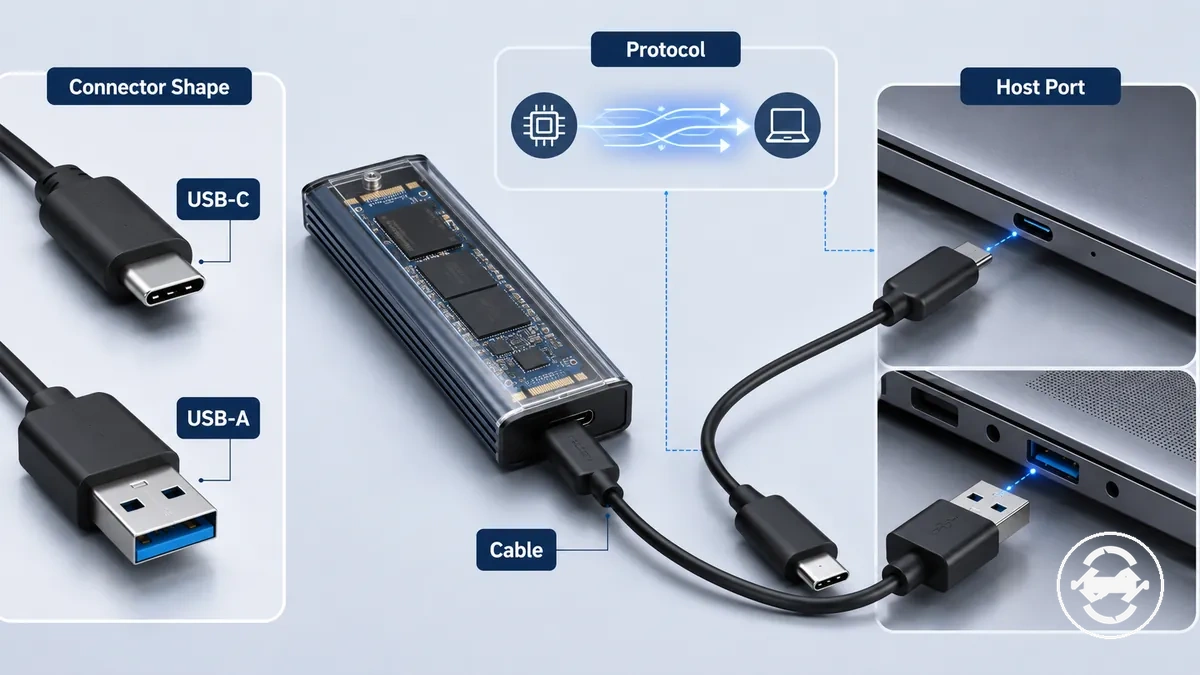

Bağlayıcı şekline karşı bağlantı standardı
Bağlayıcı şekli, bir M.2 SSD kutusu bağlantısının fiziksel fiş biçimidir; bağlantı standardı ise desteklenen veri protokolü veya arayüz yeteneğidir. Bağlayıcı şekli ve bağlantı standardı ayrı kavramlardır: bir bağlayıcı fiziksel bağlantı türünü tanımlar, bir standart ise desteklenen iletişim yöntemini tanımlar. USB-C ve USB-A fiziksel bağlayıcı biçimlerini tanımlarken, USB 3.2, USB4 ve Thunderbolt gibi protokoller desteklenen bağlantı yeteneklerini tanımlar.
Benzer görünümlü bağlantı noktaları farklı yetenekleri destekleyebilir, bu nedenle görünür bağlayıcı şekli bağlantı davranışını tam olarak tanımlamaz. USB-C şeklindeki bir bağlayıcı, ana bilgisayar desteğine, kutu yeteneğine ve kablo gereksinimine bağlı olarak farklı protokolleri destekleyebilir. Bağlantı noktası etiketini, protokol desteğini ve kablo gereksinimini kontrol etmek, olası bağlantı sonucunu belirlemeye yardımcı olur.
Bağlayıcı şekli ve bağlantı standardı, her terimin neyi tanımladığı ve hangi bilgiyi sağladığı karşılaştırılarak ayırt edilebilir. Aşağıdaki karşılaştırma, fiziksel uyumu protokol yeteneğinden ayırır.
| Terim | Size ne söyler | Neyi kanıtlamaz |
|---|---|---|
| Bağlayıcı şekli | USB-C veya USB-A gibi fiziksel fiş biçimi | Tam protokol desteği veya bağlantı yeteneği |
| Bağlantı standardı | USB 3.2, USB4 veya Thunderbolt yeteneği gibi desteklenen protokol | Ana bilgisayar desteği ve kablo gereksinimleri eşleşmeden nihai bağlantı sonucu |
| Bağlantı noktası etiketi | Cihaz tarafından gösterilen arayüz bilgisi | Bağlantı yolunun tek başına tam davranışı |
| Kablo gereksinimi | Desteklenen bir bağlantı modu için gereken kablo yeteneği | Kutu ve ana bilgisayar aygıtı dikkate alınmadan sonuç |

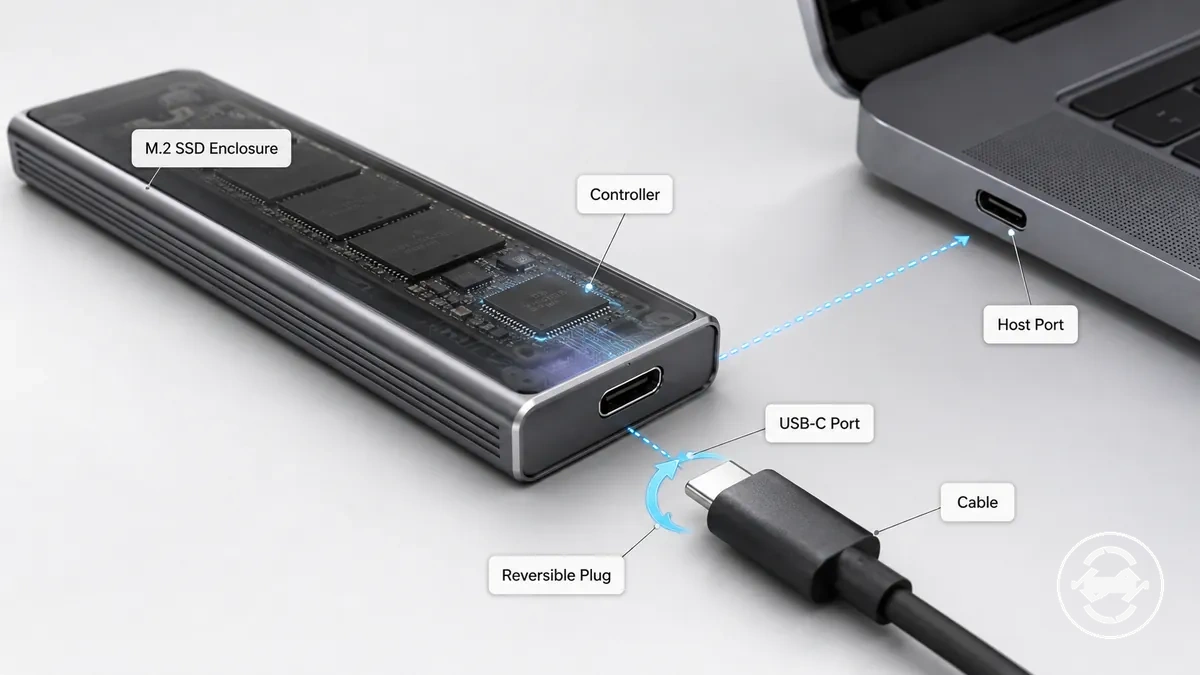

Kutu gövdesinde bağlayıcı olarak USB-C
Kutu gövdesindeki USB-C, bir M.2 SSD kutusunu kablo aracılığıyla bağlamak için kullanılan fiziksel yuvayı ifade eder. USB-C bağlayıcı, ters çevrilebilir fiş yönü ve yaygın bir bağlantı şekli sağlar, ancak tam protokol desteğini otomatik olarak tanımlamaz. Desteklenen bağlantı davranışı, kutu denetleyicisine, ana bilgisayar bağlantı noktasına ve kablo yeteneğine bağlıdır.
Kutu gövdesinde bağlayıcı olarak USB-C, farklı cihazlarda benzer görünebilir ancak farklı bağlantı yeteneklerini destekleyebilir. Kutu denetleyicisi, ana bilgisayar bağlantı noktası ve kablo gereksinimi, kullanılabilir bağlantı modunu etkileyebilir. USB-C şekli, desteklenen standardı kanıtlamaz çünkü protokol desteği tam bağlantı yoluna göre değişiklik gösterebilir.
M.2 SSD kutusundaki USB-C bağlayıcı, bağlayıcı kolaylığını bağlantı yeteneğinden ayırır:
- Ters çevrilebilir bağlayıcı: kablo yönü fiziksel bağlantıyı daha kolay hale getirebilir.
- Kablo bulunabilirliği: USB-C kabloları farklı kutu ve ana bilgisayar kurulumlarında yaygın olarak kullanılır.
- Protokol desteği: desteklenen bağlantı modu, denetleyiciye, ana bilgisayar bağlantı noktasına ve kablo yeteneğine bağlı olarak değişiklik gösterebilir.

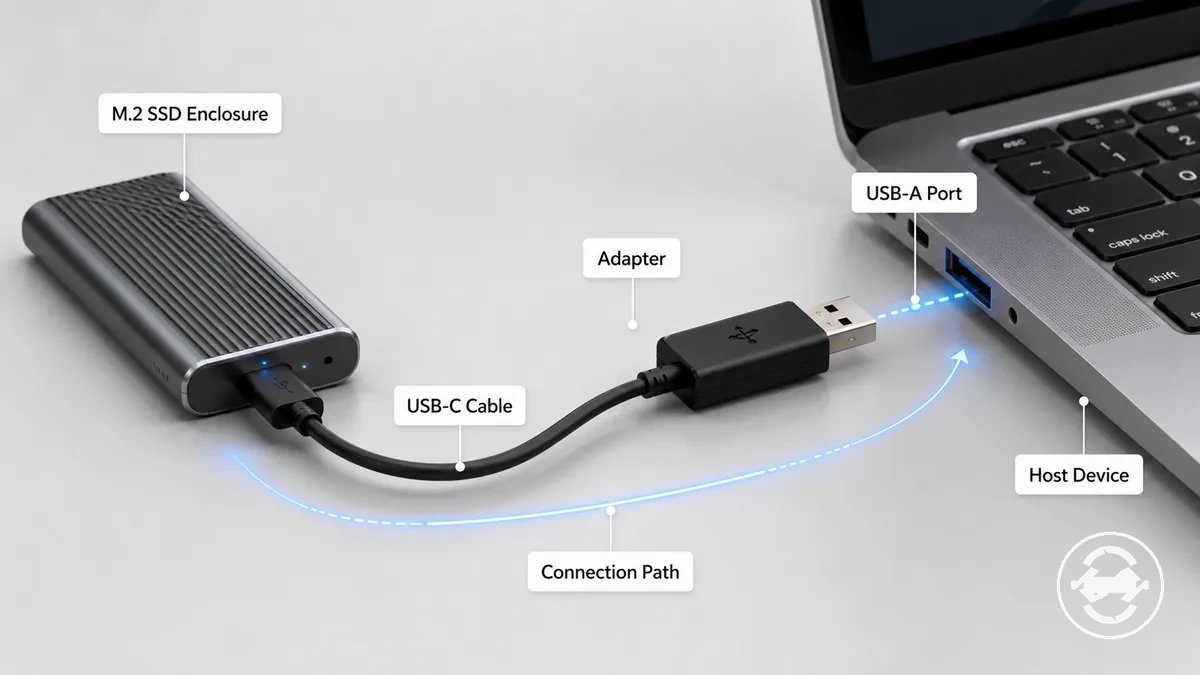

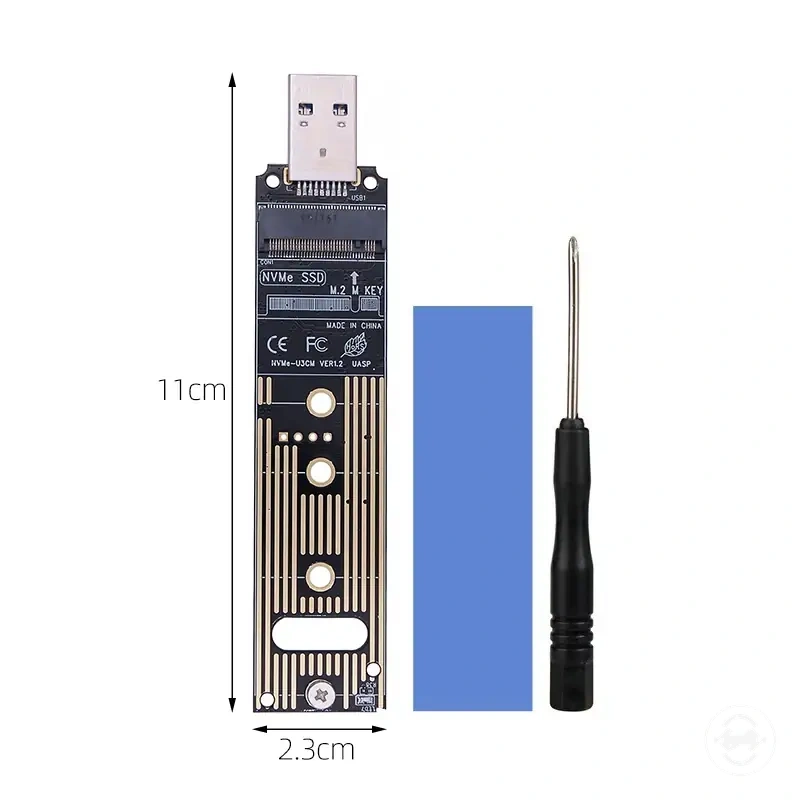

Ana bilgisayar tarafı adaptörü veya eski bağlantı noktası olarak USB-A
USB-A, bir bilgisayarın USB-C yerine USB-A bağlantı noktası sağladığı durumlarda kullanılan ana bilgisayar tarafı bağlantı yoludur. Bir M.2 SSD kutusu, USB-C'den USB-A'ya bir kablo veya adaptör aracılığıyla bağlanarak kutunun bilgisayarın eski bağlantı noktası üzerinden iletişim kurmasını sağlar. Kullanılabilir bağlantı davranışı, USB standardına, ana bilgisayar desteğine ve adaptör yoluna bağlıdır.
USB-A ana bilgisayar tarafı bağlantı noktası, bilgisayar ve kutuyu belirli bir kablo yoluyla bağlar; kutu veya SSD türünü değiştirmez. Adaptör, kablo ve ana bilgisayar desteği, bağlantı modunu, bant genişliği sınırını ve güç kararlılığını etkileyebilir. Örneğin, aynı M.2 SSD kutusu, eski bir dizüstü bilgisayara USB-A üzerinden bağlanabilir ancak sonuç, desteklenen bağlantı koşullarına bağlı olarak değişiklik gösterebilir.
USB-A bağlantıları, fiziksel bağlantıyı desteklenen yetenekten ayırır:
- Ana bilgisayar tarafı bağlantı noktası: USB-A, adaptör veya kablo yolu için bilgisayar tarafı bağlantı noktasını sağlar.
- Adaptör yolu: USB-C'den USB-A'ya bir kablo veya adaptör, desteklendiğinde bir kutuyu USB-A bilgisayar bağlantı noktasına bağlayabilir.
- Bağlantı sınırlamaları: USB standardı, kablo yeteneği ve güç koşulları bant genişliğini ve kararlılığı etkileyebilir.
Thunderbolt ve USB-C örtüşmesi aynı desteği sağlamaz
Thunderbolt ve USB-C bağlayıcı şekli olarak örtüşür, ancak protokol destekleri farklılık gösterebilir. Bir Thunderbolt bağlantısı USB-C şeklinde bir bağlayıcı kullanabilirken, desteklenen bağlantı modu ana bilgisayar desteğine, kutu denetleyicisi desteğine ve kablo desteğine bağlıdır.
USB-C şeklindeki bir bağlantı noktası farklı bağlantı yeteneklerini temsil edebilir, bu nedenle bağlayıcı şekli tek başına desteklenen protokolü tanımlamaz. Thunderbolt kutusu, USB-C kutusu, ana bilgisayar bağlantı noktası ve kablo, amaçlanan bağlantı modu için eşleşen desteğe sahip olmalıdır. Bağlantı parçaları uyuşmazsa, farklı yetenek seviyelerinde bir geri dönüş modu oluşabilir.
| Öğe | Eşleşen şey | Hâlâ destek gerektiren şey |
|---|---|---|
| USB-C şekli | Kutu veya ana bilgisayar bağlantı noktası tarafından kullanılan fiziksel bağlayıcı biçimi | Desteklenen protokol ve arayüz desteği |
| Thunderbolt protokolü | Uyumlu cihazlar arasında desteklenen iletişim yöntemi | Ana bilgisayar desteği, kutu denetleyicisi desteği ve kablo desteği |
| Kablo | Kutu ile ana bilgisayar aygıtı arasındaki bağlantı yolu | Gerekli bağlantı modu için destek |
| Ana bilgisayar bağlantı noktası | Bilgisayar tarafı bağlantı noktası | Desteklenen protokol ve geri dönüş modu davranışı |
M.2 SSD kutusu bağlantılarında USB 3.2, USB4 ve Thunderbolt etiketleri
Bir M.2 SSD kutusu üzerindeki bağlantı etiketleri, desteklenen bağlantı yeteneklerini tanımlayan protokol ve bant genişliği sınıflarını belirtir. USB 3.2, USB4 ve Thunderbolt etiketleri, aktarım sonuçlarının doğrudan ölçümleri olarak değil, kutu denetleyicisi, ana bilgisayar bağlantı noktası ve kablo ile birlikte yorumlanması gereken sinyaller olarak işlev görür.
USB 3.2, USB4 ve Thunderbolt, bir M.2 SSD kutusu kurulumunda farklı bağlantı sınıflarını temsil edebilir. Etiket, ana bilgisayar desteği, kablo derecesi ve kutu denetleyicisinin amaçlanan bağlantı modu için uyumlu olması gerekir. Bu parçalar uyuşmazsa, bağlantı farklı bir hız tavanına sahip bir geri dönüş modu kullanabilir.
Bir etiket ve bağlı bileşenler tam olarak uyuşmadığında, kutu bağlantı yolu tarafından desteklenen düşürülmüş bir mod üzerinden çalışabilir. Önce etiket anlamını anlamak, arayüz yeteneğini gözlemlenen sonuçlardan ayırmaya yardımcı olur. Etiket yorumlamasının ötesindeki ölçülen performans faktörleri için gerçek aktarım hızı'na bakın.
Aşağıdaki tablo, bağlantı etiketlerini neyi gösterebileceklerine ve hâlâ neyin eşleşmesi gerektiğine göre düzenler.
| Etiket | Neyi gösterebilir | Ayrıca neyin eşleşmesi gerekir | Güvenli beklenti |
|---|---|---|---|
| USB 3.2 | Olası bir bağlantı sınıfını tanımlayan bir protokol etiketi | Ana bilgisayar desteği, kablo derecesi ve kutu denetleyicisi yeteneği | Garanti edilen bir aktarım sonucu yerine olası bir modu belirtir |
| USB4 | Desteklenen bir bağlantı sınıfını tanımlayan bir protokol etiketi | Uyumlu ana bilgisayar bağlantı noktası, kablo desteği ve kutu desteği | Amaçlanan bağlantı modu için eşleşen bileşenler gerektirir |
| Thunderbolt | Desteklenen bağlantı yollarıyla ilişkili bir protokol etiketi | Ana bilgisayar desteği, kutu denetleyicisi desteği ve kablo desteği | Bağlayıcı görünümü tek başına desteklenen yeteneği tanımlamaz |

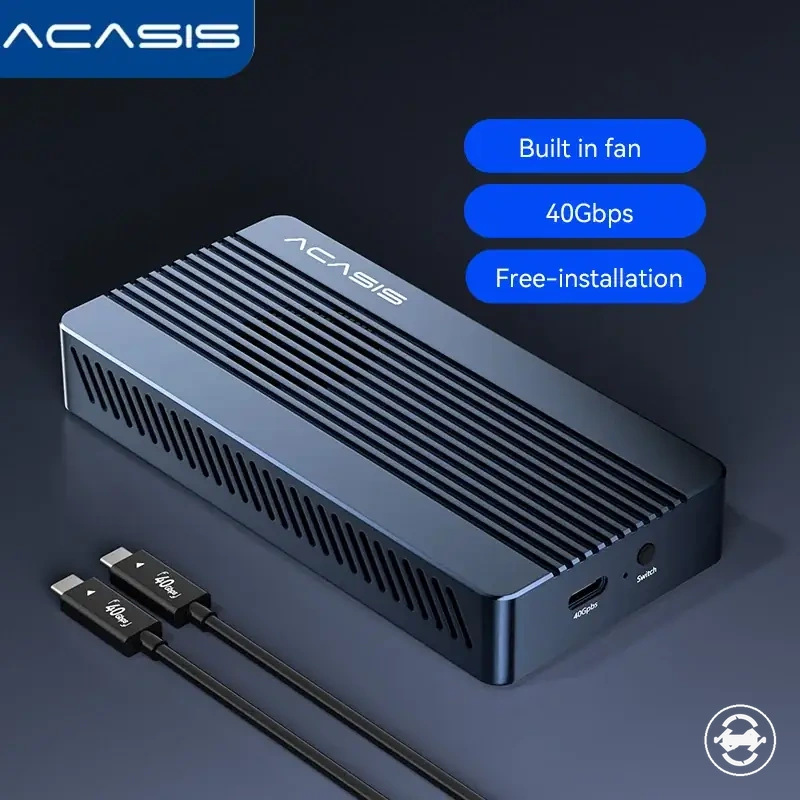

10Gbps, 20Gbps ve 40Gbps arayüz sınırları
10Gbps, 20Gbps ve 40Gbps, garanti edilen sürekli aktarım hızlarından ziyade arayüz tavanlarını tanımlar. Bu değerler, kutu desteği, kablo derecesi ve ana bilgisayar yeteneği eşleştiğinde olası bir bağlantı tavanını tanımlayan bant genişliği sınıflarını temsil eder. Arayüz tavanı bağlantı sınırını tanımlarken, pratik sonuç tam bağlantı yoluna bağlıdır.
Kurulumun bir parçası arayüz tavanıyla eşleşmediğinde, bir bağlantı daha düşük bir anlaşmalı moda geri dönebilir. Örneğin, daha yüksek dereceli bir sınıra sahip bir kutu, ana bilgisayar bağlantı noktası, kablo derecesi veya kutu desteği aynı yeteneği sağlayamazsa düşürülmüş bir mod kullanabilir. Bu zayıf halka, arayüz etiketinin kendisini değiştirmeden kullanılabilir bağlantı tavanını düşürebilir.
Aşağıdaki tablo, arayüz tavanlarını, desteklenen modu düşürebilecek gereksinimlerden ve koşullardan ayırır.
| Arayüz tavanı | Eşleşme gereksinimi | Onu ne düşürebilir |
|---|---|---|
| 10Gbps | Eşleşen ana bilgisayar yeteneği, kablo derecesi ve kutu desteği | Ana bilgisayar, kablo veya kutu uyumsuzluğundan kaynaklanan düşük desteklenen mod |
| 20Gbps | Kutu ve ana bilgisayar yolu genelinde uyumlu bağlantı desteği | Desteklenmeyen bileşenler veya bağlantı sınırlarından kaynaklanan geri dönüş |
| 40Gbps | Ana bilgisayar, kablo ve kutu arasında eşleşen arayüz desteği | Ana bilgisayar yeteneği, kablo derecesi veya kutu desteği sınırlamaları |
Geriye dönük uyumluluk ve geri dönüş bağlantı modları
Geriye dönük uyumluluk, kutu, kablo ve ana bilgisayar en yüksek desteklenen standardı paylaşmadığında bir M.2 SSD kutusu bağlantısının geri dönüş modu kullanmasına olanak tanır. Bu geri dönüş modu, desteklenen daha düşük bir mod aracılığıyla temel kullanımı koruyabilen bir protokol anlaşması biçimidir; bağlantı ise düşürülmüş hız veya daha az kullanılabilir özellikle çalışabilir.
Çalışan bir bağlantı, ana bilgisayar bağlantı noktası, kablo derecesi veya kutu denetleyicisi daha düşük bir anlaşmalı modu desteklediğinde yine de kutunun beklenen hız tavanının altında çalışabilir. Örneğin, sınırlı desteğe sahip bir kablo veya farklı yeteneklere sahip bir ana bilgisayar bağlantı noktası, kutunun düşürülmüş bir hız modu kullanarak çalışmasına izin verebilir.
Geriye dönük uyumluluk, temel kullanımı tam yetenekten ayırarak anlaşılabilir:
- Ana bilgisayar desteği: ana bilgisayar bağlantı noktasının amaçlanan bağlantı modunu desteklediğini doğrulayın.
- Kablo derecesi: kablonun gerekli bağlantı yeteneğini destekleyip desteklemediğini kontrol edin.
- Kutu denetleyicisi: kutu donanımından kullanılabilen desteklenen modları göz önünde bulundurun.
- Protokol anlaşması: uyumsuz bileşenlerin daha düşük bir desteklenen modla sonuçlanabileceğini anlayın.

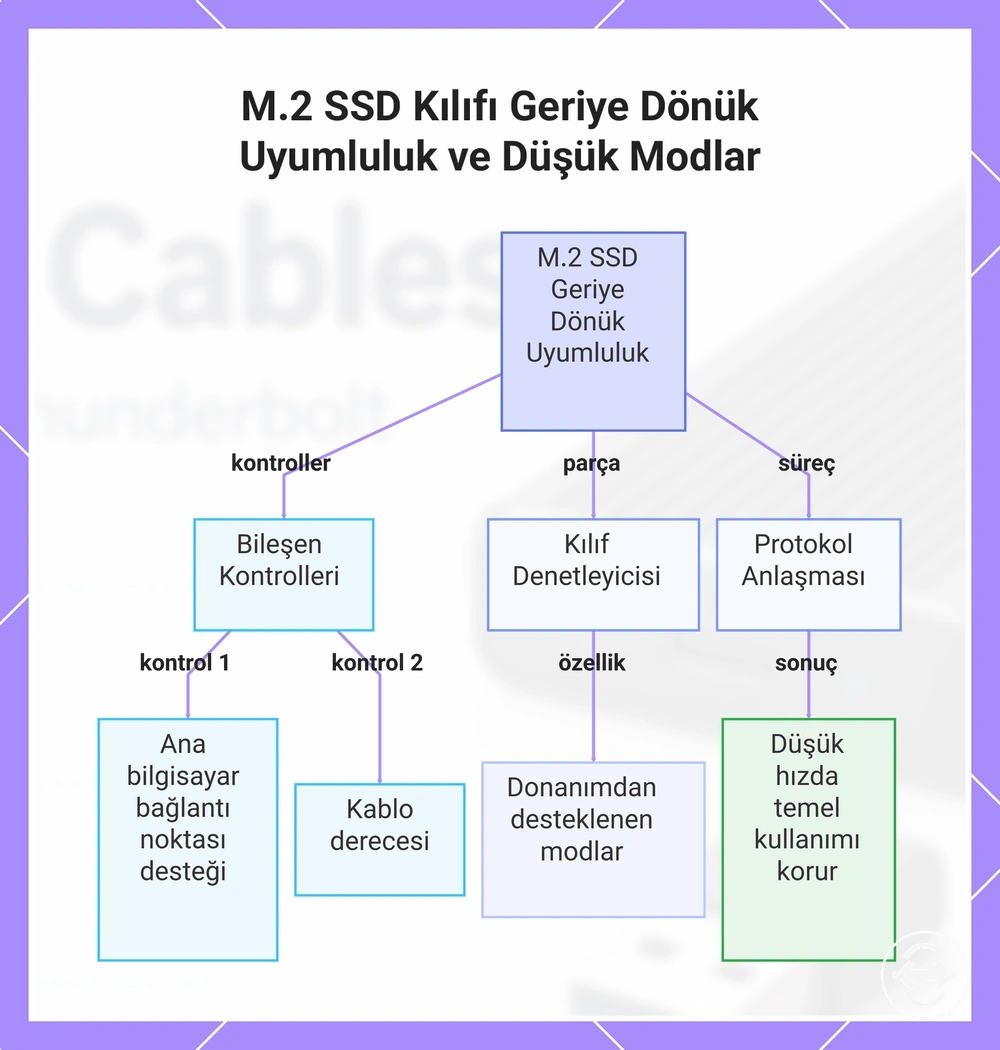

Bu grafik, M.2 SSD kılıflarında geriye dönük uyumluluğu anlamak için ana faktörleri ve kontrolleri gösterir; donanım kontrolleri, kılıf denetleyici desteği ve protokol anlaşması sonuçlarını içerir.
Ana bilgisayar bağlantı noktası, kablo ve kutu desteğinin paylaşılan sınırı
Bağlantı yolunun paylaşılan bir sınırı vardır çünkü ana bilgisayar bağlantı noktası, kablo ve kutu desteğinin kullanılabilir modu belirlemek için birlikte çalışması gerekir. Yoldaki en az yetenekli desteklenen parça, protokol desteği, bant genişliği derecesi ve güç kararlılığı dahil olmak üzere anlaşmalı modu etkileyebilir. Uyumluluk, bu parçaların tek bir bileşenden ziyade birlikte nasıl çalıştığına bağlıdır.
Bir dizüstü bilgisayar, masaüstü bilgisayar, hub, dock veya adaptör farklı bağlantı koşulları sağlayabilir çünkü ana bilgisayar bağlantı noktası ve ilgili bileşenler farklı yetenekleri destekleyebilir. Kablo ve kutu denetleyicisi ayrıca bağlantının beklenen modu mu yoksa daha düşük bir desteklenen modu mu kullandığını etkiler. Destekteki bir uyumsuzluk, kullanılabilir bağlantı tavanını veya algılama davranışını değiştirebilir.
Uyumluluk gereksinimleri, ana bilgisayar bağlantı noktası, kablo ve kutu desteğini birlikte kontrol ederek harici bağlantı yolunu değerlendirmeye yardımcı olur. Protokol desteği, bant genişliği derecesi ve anlaşmalı mod yapılandırmaya göre değişiklik gösterebilir, bu nedenle uyumluluk yalnızca basit bir evet-hayır koşulu değildir.
Paylaşılan sınır ilkesi, bir bağlantının gözlemlenen sonuçlardan farklı bir desteklenen tavana sahip olmasının nedenini açıklamaya yardımcı olur. Nihai sonuç tam bağlantı yoluna bağlıdır ve tavanı etkileyen faktörler gerçek aktarım hızı'nı da etkileyebilir.
Aşağıdaki kontrol listesi, bağlantı yolu genelinde paylaşılan sınırı değerlendirir:
- Ana bilgisayar bağlantı noktası: Ana bilgisayar yeteneğini, protokol desteğini ve kullanılabilir bağlantı modunu kontrol edin.
- Kablo: Kablo derecesini ve amaçlanan anlaşmalı modu destekleyip desteklemediğini gözden geçirin.
- Kutu desteği: Kutu denetleyicisi yeteneğini ve desteklenen bağlantı özelliklerini göz önünde bulundurun.

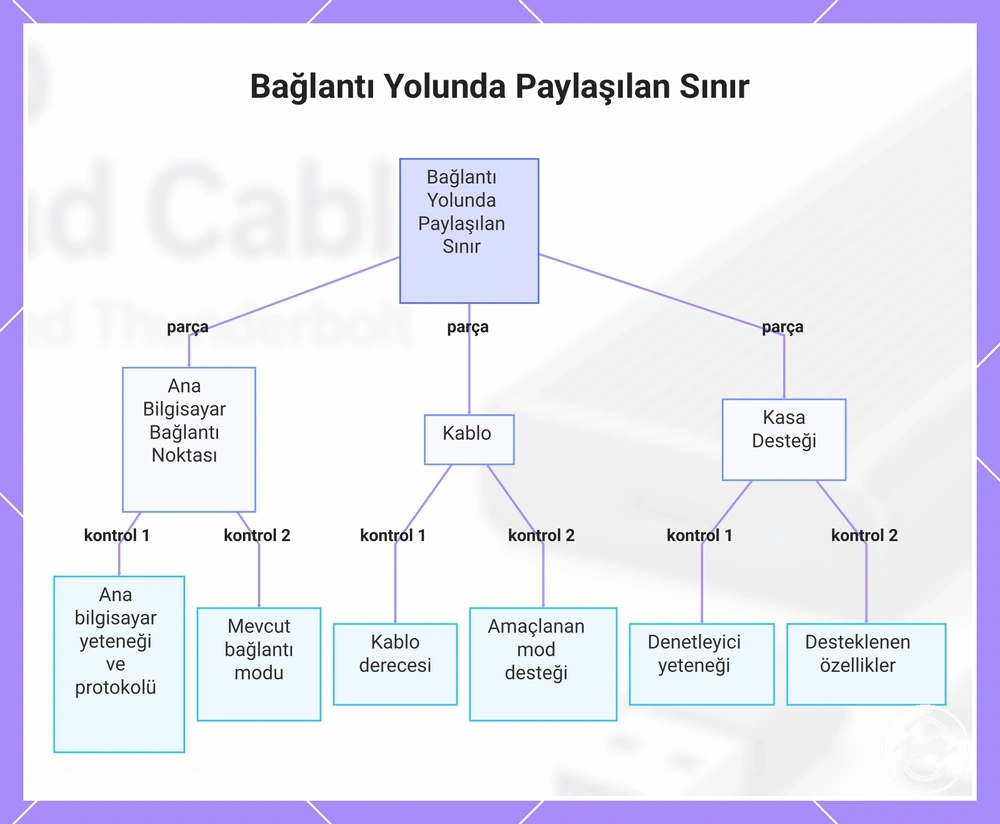

Bu grafik, bir bağlantı yolunda paylaşılan sınırı oluşturan üç bileşeni ve kullanılabilir modu belirlemek için her biri için yapılan temel kontrolleri gösterir.
Güvenilir kutu kullanımı için kablo ve adaptör seçimleri
Güvenilir kutu kullanımı için kablo veya adaptör seçmek, kablo yolunun, bağlayıcı uyumunun ve veri yeteneğinin M.2 SSD kutusu ve ana bilgisayar bağlantı noktasıyla eşleşmesini gerektirir. Uygun bir kablo seçimi, yalnızca fiş şekline değil, bağlantı gereksinimlerine bağlıdır; çünkü kablo derecesi, uzunluğu ve fiziksel uyum algılamayı, kararlılığı ve desteklenen bağlantı davranışını etkileyebilir.
USB-C'den USB-C'ye bir kablo, USB-C kutu bağlantı noktasına sahip bir kutuyu uyumlu bir USB-C ana bilgisayar bağlantı noktasına bağlayabilirken, USB-C'den USB-A'ya bir kablo veya adaptör farklı bir ana bilgisayar tarafı bağlantı yolu sağlayabilir. Kablo ve adaptör, desteklenen modun kullanılabilmesi için kutu bağlantı noktası ve ana bilgisayar bağlantı noktasıyla eşleşmelidir. Kutulu bir kablo, yeteneği kurulumla eşleştiğinde yeterli olabilir; kablo yeteneği veya bağlantı davranışı belirsiz olduğunda ise yedek bir kablo kontrol edilmeye değer olabilir.
Kablo ve adaptör seçimleri, bağlayıcı uyumu, veri desteği, kablo derecesi, uzunluk ve fiziksel uyum aracılığıyla değerlendirilebilir. Uygun dereceli bir veri kablosu, kutu, adaptör ve ana bilgisayar bağlantı yolunun uyumlu olmasına yardımcı olurken, zayıf uyum veya bilinmeyen yetenek kararlılığı etkileyebilir.
Güvenilir kutu kullanımı, kutu bağlantı noktası, ana bilgisayar bağlantı noktası ve amaçlanan kullanım durumuyla eşleşen bir kablo ve adaptör seçmeye bağlıdır. Bağlayıcı uyumu, veri yeteneği, kablo derecesi, uzunluk ve yedek ihtiyacı gibi karar sinyalleri, kutulu bir kablonun uygun olup olmadığını veya başka bir kablo yolunun değerlendirilmesi gerekip gerekmediğini belirlemeye yardımcı olur.
Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.
- Bağlayıcı yolu: Kablo veya adaptörün kutu bağlantı noktası ve ana bilgisayar bağlantı noktasıyla eşleştiğini doğrulayın.
- Veri yeteneği: Kablonun veri kablosu olduğunu ve gerekli bağlantı modunu desteklediğini kontrol edin.
- Kablo derecesi: Kablo derecesini kutu ve ana bilgisayar gereksinimleriyle eşleştirin.
- Uzunluk: Uzunluğu, bağlayıcı uyumu ve bağlantı kararlılığının bir parçası olarak değerlendirin.
- Fiziksel uyum: Kablo yolunun mevcut bağlantı noktaları ve kurulumla çalıştığını kontrol edin.
- Yedek ihtiyacı: Kutulu kablonun yeteneği net olmadığında yedek bir kablo düşünün.

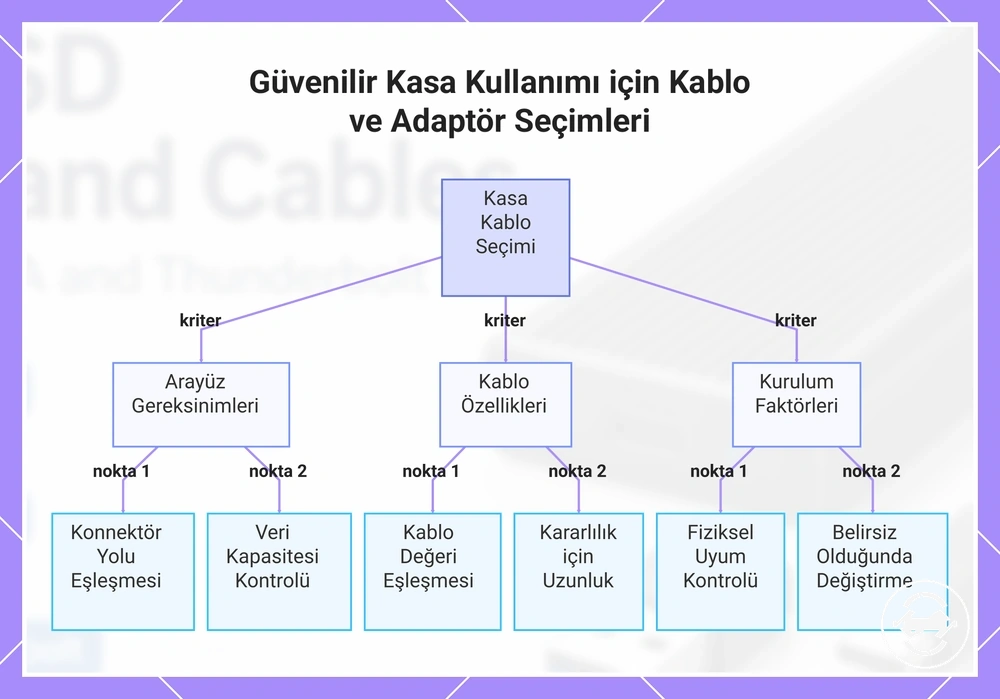

Bu grafik, kasa bağlantı noktası, ana bilgisayar bağlantı noktası ve amaçlanan kullanım durumuyla eşleşen bir kablo veya adaptör seçmek için gerekli kontrolleri özetler.
USB-C'den USB-C'ye kablolar ve USB-C'den USB-A'ya kablolar
USB-C'den USB-C'ye ve USB-C'den USB-A'ya kablolar, kutu bağlantı noktası ile ana bilgisayar aygıtı arasındaki kablo yolu eşleştirilerek seçilir. USB-C'den USB-C'ye, bir USB-C kutu bağlantı noktasını uyumlu bir USB-C ana bilgisayar aygıtına bağlarken, USB-C'den USB-A'ya, kutuyu USB-A bağlantı noktasına sahip bir ana bilgisayar aygıtına bağlar. Bağlantı yolu seçilmeden önce kablo ucu şekli ve veri desteği kontrol edilmelidir.
Modern bir USB-C dizüstü bilgisayar, kutu bağlantı noktası ve ana bilgisayar aygıtı bu bağlantı yolunu desteklediğinde USB-C'den USB-C'ye bir kablo kullanabilir. Daha eski bir USB-A masaüstü bilgisayar, mevcut ana bilgisayar tarafı bağlayıcısına bağlı olarak USB-C'den USB-A'ya bir kablo veya bir adaptör gerektirebilir. Beklenen hız tavanı ve bağlantı davranışı, veri desteğine, adaptör ihtiyacına ve kablo yolunun desteklenen yeteneğine bağlıdır.
Aşağıdaki karşılaştırma, kablo yolu seçimini ana bilgisayar uyumu ve yetenek kontrollerine göre ayırır.
| Kablo yolu | Ana bilgisayar uyumu | Yetenek kontrolü | Kullanım için tipik neden |
|---|---|---|---|
| USB-C'den USB-C'ye | Uyumlu bir USB-C bağlantı noktasına sahip bir ana bilgisayar aygıtına uyar | Veri desteğini ve desteklenen bağlantı yeteneğini kontrol edin | Bir kutu bağlantı noktasını eşleşen bir USB-C ana bilgisayar yoluna bağlar |
| USB-C'den USB-A'ya | USB-A bağlantı noktasına sahip bir ana bilgisayar aygıtına uyar | Veri desteğini ve gerektiğinde adaptör ihtiyacını kontrol edin | Bir kutu bağlantı noktasını eski bir ana bilgisayar tarafı bağlayıcısına bağlar |
Veri kabloları ve yalnızca şarj kabloları
Bir veri kablosu, M.2 SSD kutusu için kullanılabilir bir veri yolu sağlarken, yalnızca şarj kablosu depolama veri erişimini etkinleştirmeden güç davranışı sağlayabilir. Bir kablo gerçekten yalnızca şarj amaçlı olduğunda, kutunun algılama için gereken veri bağlantısı olmayabilir. Kablo yeteneği, kutu algılanmadığında olası faktörlerden biri olarak değerlendirilmelidir.
Temiz bir doğrulama yolu, kurulumun diğer parçalarını değiştirmeden önce kutuyu bilinen bir veri kablosuyla test etmektir. Kutulu bir kablo veri desteği sağlayabilir, ancak bilinmeyen bir kablo derecesi veya kablo türü algılama sonuçlarının yorumlanmasını zorlaştırabilir. Ana bilgisayar bağlantı noktasını test sırasında sabit tutmak, kablo yeteneğini diğer bağlantı faktörlerinden ayırmaya yardımcı olur.
Aşağıdaki kontrol listesi, kablonun olası tek neden olduğunu varsaymadan kablo yeteneğini doğrular:
- Kablo kaynağı: Kablonun nereden geldiğini ve amaçlanan kullanımının bilinip bilinmediğini kontrol edin.
- Veri desteği: Kablonun kutu için kullanılabilir bir veri yolu sağladığını doğrulayın.
- Bilinen kablo: Algılama davranışını karşılaştırmak için bilinen bir veri kablosuyla test edin.
- Ana bilgisayar bağlantı noktası: Doğrulama işlemi sırasında aynı anda birden fazla değişkeni değiştirmekten kaçının.

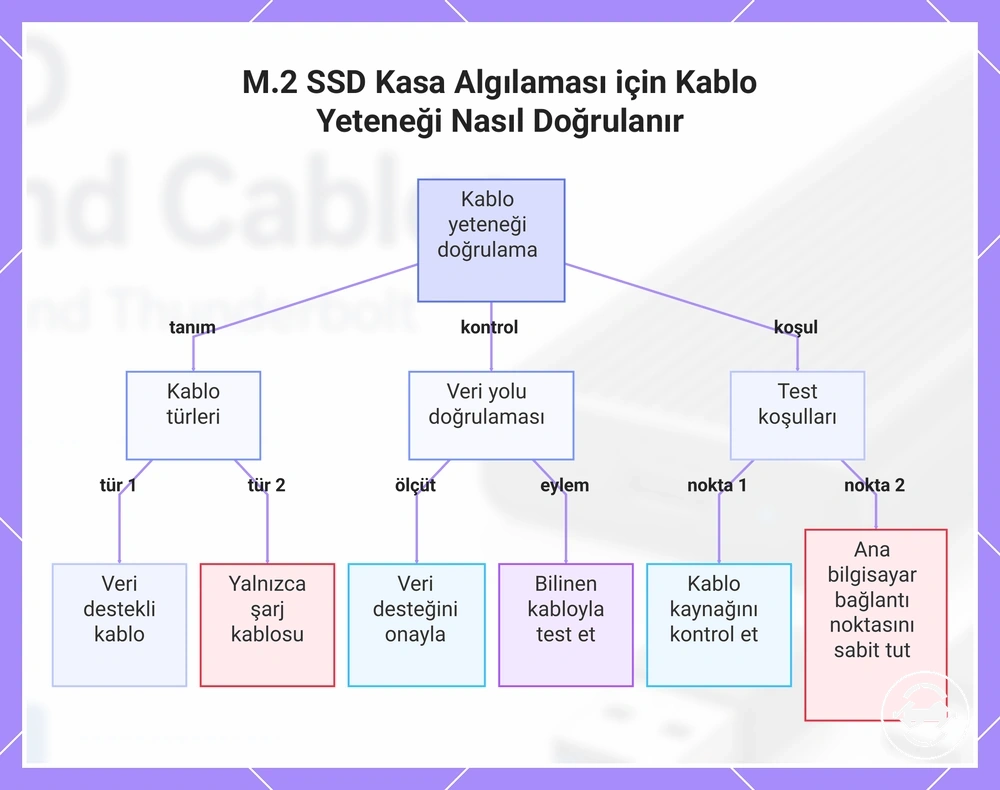

Bu grafik, kablo türlerini ve bir kablonun veri yeteneğinin kasa algılama hatasına neden olup olmadığını belirlemek için temel doğrulama adımlarını gösterir.
Çıkarılabilir, kutulu ve yedek kablo değerlendirmeleri
Kutulu kablo, çıkarılabilir kablo ve yedek kablo seçimleri, kutu kurulumu değiştiğinde veya kablo durumu bağlantı davranışını etkilediğinde önemli olabilir. Kutulu bir kablo, dahil edilen derecesi, uzunluğu ve bağlayıcı uyumu kutu ve ana bilgisayar kurulumuyla eşleştiğinde uygun olabilir. Kablo kaynağı, desteklenen standart veya fiziksel durum belirsiz olduğunda yedek bir kablo düşünülebilir.
Yedek kablolar, yalnızca görünür fiş şeklinden ziyade kutu bağlayıcı uyumu ve desteklenen standartla eşleşmelidir. Kablo derecesi, uzunluğu ve gerilim koruması bağlantı kararlılığını etkileyebilir; dock kullanımı veya aşınmış bir bağlayıcı gibi koşullar bazı kurulumlarda aralıklı bağlantı kopmalarına katkıda bulunabilir.
Aşağıdaki kontrol listesi, pratik kablo değiştirme kriterlerini düzenler:
- Kablo derecesi: Kablonun kutu için gerekli bağlantı yeteneğini destekleyip desteklemediğini kontrol edin.
- Uzunluk: Uzunluğu, kablo yolu, fiziksel kurulum ve kararlılığın bir parçası olarak değerlendirin.
- Bağlayıcı uyumu: Kablonun kutu bağlantı noktası ve ana bilgisayar bağlantı yoluyla eşleştiğini doğrulayın.
- Gerilim koruması: Bağlantı noktaları etrafındaki bağlayıcı desteğini ve kablo yapısını göz önünde bulundurun.
- Dock kullanımı: Bir dock'un bağlantı yolunu veya desteklenen davranışı değiştirip değiştirmediğini değerlendirin.
- Aşınmış bağlayıcı: Aralıklı bağlantı kopmaları meydana geldiğinde aşınma olup olmadığını inceleyin.

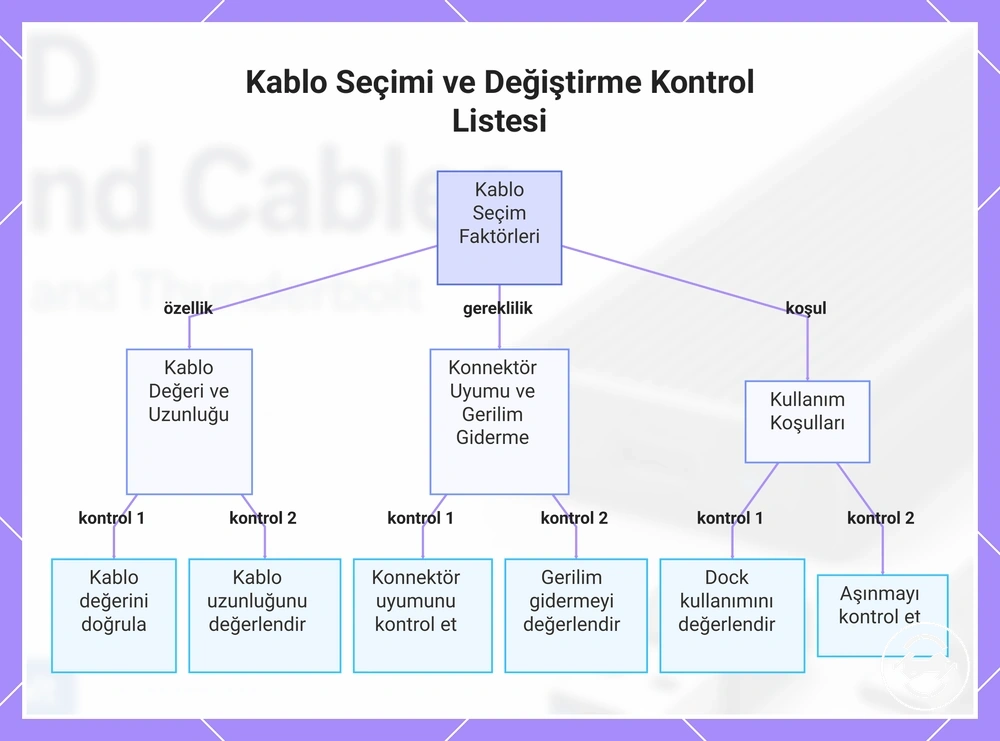

Bu grafik, bir muhafaza kurulumu için kablo seçerken veya değiştirirken kontrol edilmesi gereken ana faktörleri gösterir.
Kablo kaynaklı algılama ve bağlantı belirtileri
Kablo kaynaklı belirtiler, kablo, adaptör, ana bilgisayar bağlantı noktası, kutu veya bağlantı yolunun başka bir parçasına işaret edebilen tanısal sinyallerdir. Algılanmıyor, aralıklı bağlantı kopmaları, yavaş geri dönüş veya dengesiz aktarım gibi bir belirti tek başına tek bir nedeni kanıtlamaz. Bir sonraki kontrol, kablo kaynaklı koşulları daha geniş kutu veya ana bilgisayar yapılandırma faktörlerinden ayırmalıdır.
Bir bağlantı sorunu ortaya çıktığında, kablo, adaptör, bağlantı noktası, kutu ve ana bilgisayarı ayrı ayrı kontrol etmek olası durumu belirlemeye yardımcı olabilir. Bir kablo derecesi, bağlayıcı uyumu veya anlaşmalı mod algılamayı veya güvenilirliği etkileyebilir, ancak benzer belirtiler kurulumun diğer parçalarından da gelebilir. Bu, kablonun neden olduğunu varsaymaktan daha kullanışlı olan adım adım bir kontrol yapmayı sağlar.
Kablo kaynaklı belirtiler, bağlantı yoluna bağlı olarak farklı şekillerde ortaya çıkabilir. Algılanmıyor sorunu kablo desteği, ana bilgisayar bağlantı noktası davranışı veya kutu iletişimiyle ilgili olabilirken, aralıklı bağlantı kopmaları bağlayıcı uyumu veya adaptör güvenilirliğini içerebilir. Yavaş geri dönüş ve dengesiz aktarım ayrıca bağlantının düşürülmüş bir modda çalıştığını gösterebilir.
| Belirti | Olası bağlantı sorunu | Kontrol | Anlamı |
|---|---|---|---|
| Algılanmıyor | Kablo, adaptör, ana bilgisayar bağlantı noktası veya kutu bağlantı durumu | Kablo desteğini, bağlayıcı uyumunu ve ana bilgisayar bağlantı noktası davranışını kontrol edin | Belirti, daha fazla izolasyon gerektiren bir bağlantı sorununu gösterir |
| Aralıklı bağlantı kopmaları | Bağlayıcı uyumu, kablo durumu, adaptör yolu veya bağlantı kararlılığı | Kablo bağlantılarını ve ilgili bileşenleri kontrol edin | Bağlantı, mevcut kurulum altında kararlı kalmayabilir |
| Yavaş geri dönüş | Kablo derecesi, anlaşmalı mod veya desteklenen bağlantı sınırı | Desteklenen kablo ve bağlantı yolunu kontrol edin | Kurulum düşürülmüş bir modda çalışıyor olabilir |
| Dengesiz aktarım | Kablo, adaptör, ana bilgisayar bağlantı noktası veya kutu iletişim durumu | Bağlantı yolunu ve olası sınırlayıcı faktörleri gözden geçirin | Belirti, ek kontrol yapılması gerektiğini gösterir |
Yavaş geri dönüş belirtileri, kablo ve bağlantı noktası kontrollerinden sonra hızla ilgili koşulların daha odaklı bir incelemesini gerektirebilir. Düşürülmüş performansın net olmadığı durumlar için, özel hız yoluna bakmak üzere yavaş aktarım sorun giderme sayfasına bakın.
Aralıklı bağlantı kopmaları, kablo, adaptör ve bağlantı kararlılığı faktörleri arasında daha fazla ayrım yapılmasını gerektirebilir. Bu kontrollerden sonra bağlantı kopmaları devam ederse, özel kararlılık yoluna bakmak üzere bağlantı kopması sorunları sayfasına bakın.
