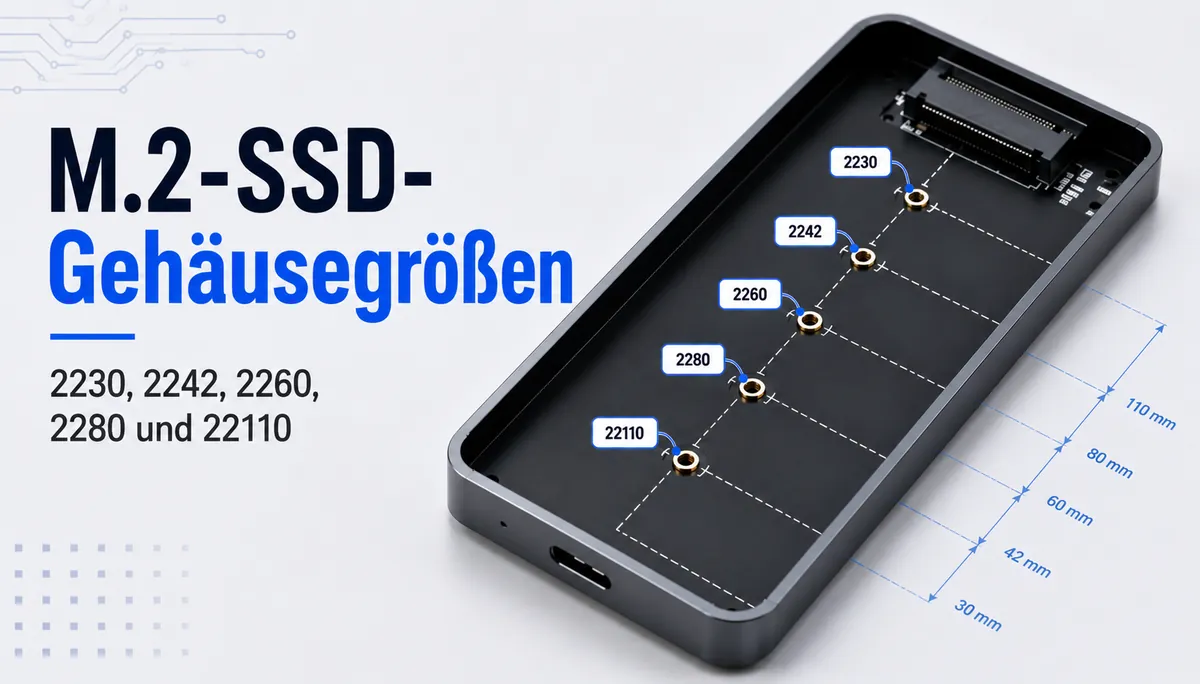

M.2-SSD-Gehäusegrößen und Längenkompatibilität
Die Unterstützung der Größe eines M.2-SSD-Gehäuses hängt von der physischen Länge der SSD, dem Gehäuseinnenraum und dem verfügbaren Montagepunkt ab. Ein M.2-SSD-Gehäuse nimmt ein internes M.2-Laufwerk innerhalb eines physischen Größenbereichs auf, sodass die Längenkompatibilität den Hauptentscheidungsrahmen bei der Prüfung der physischen Passform bildet.
Die Größe der M.2-SSD beeinflusst, wie das Laufwerk im Gehäusefach ausgerichtet wird. SSD-Länge, Gehäuseinnenraum und Montageposition müssen übereinstimmen, damit das Laufwerk korrekt positioniert werden kann. Ein geeigneter Montagepunkt kann die erforderliche Fixierung für die gewählte Laufwerkslänge bieten. Die endgültige Passform hängt vom Gehäusedesign und dem unterstützten Größenbereich ab.
M.2-Längenkodierungen wie 2230, 2242, 2260, 2280 und 22110 beschreiben verschiedene physische Abmessungen, die unterschiedliche Montagepositionen erfordern können. Für einen breiteren Kontext zu Gehäusen können Sie die Übersicht zu M.2-SSD-Gehäusen aufrufen. Die Größenunterstützung ist eine physische Passformprüfung und bestimmt nicht von selbst die Protokollkompatibilität, Kodierung oder Geschwindigkeitsunterstützung.
Ein Leser, der eine M.2-SSD mit einem Gehäuse vergleicht, muss möglicherweise den Größencode überprüfen, bevor er das Gehäuse auswählt oder verwendet. Die Bestätigung der SSD-Länge und der Gehäusespezifikation kann helfen festzustellen, ob der verfügbare Montagepunkt und der Innenraum mit der beabsichtigten physischen Passform übereinstimmen.

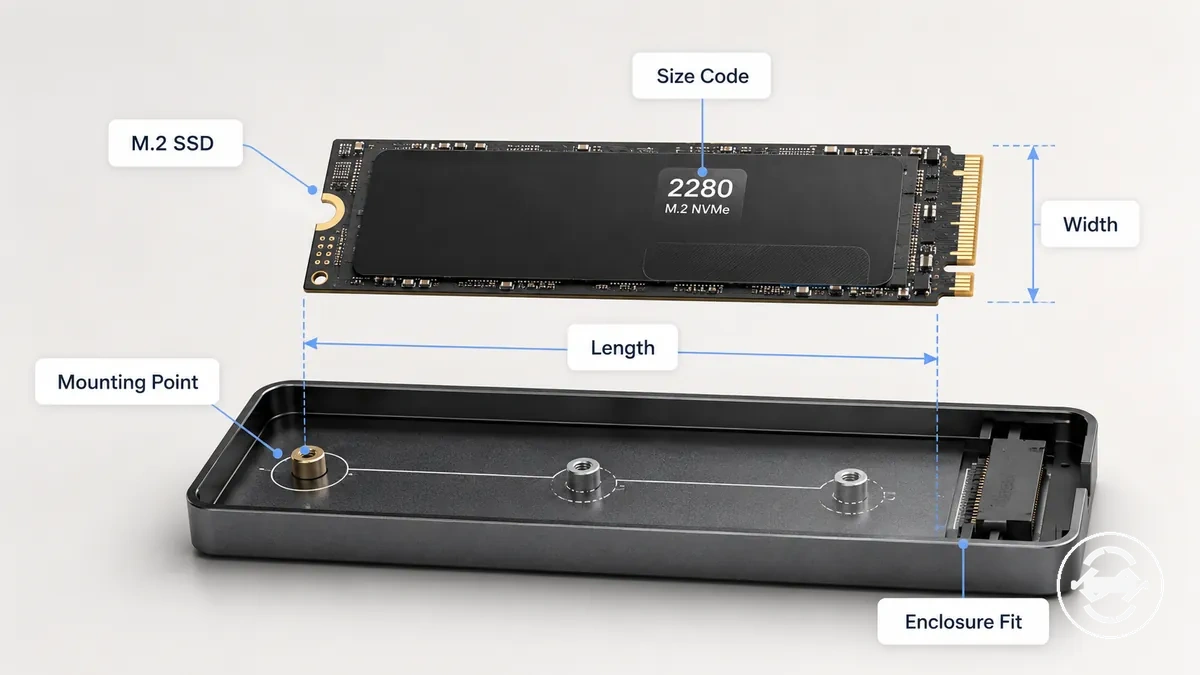

Was die M.2-SSD-Größe für ein Gehäuse bedeutet
Die M.2-SSD-Größe ist der physische Breiten-Längen-Code, den ein Gehäuse unterstützen muss, um das Laufwerk sicher aufzunehmen. Der Größencode beschreibt die physischen Abmessungen der M.2-SSD, einschließlich ihrer physischen Breite und physischen Länge. Die Übereinstimmung des Größencodes mit dem Gehäusedesign hilft, die Gehäusepassform und die sichere Montage zu bestimmen.
Eine M.2-SSD-Größe verwendet einen numerischen Formfaktor-Code zur Beschreibung der Laufwerksabmessungen. Beispielsweise steht 2280 für eine M.2-SSD-Größe mit einer Breite von 22 mm und einer Länge von 80 mm. Dieser Breiten-Längen-Code verbindet die Laufwerksgröße mit der Montageposition und den physischen Abmessungen, die für die Gehäuseunterstützung erforderlich sind.
Die physische Größenunterstützung beschreibt lediglich die Abmessungen, die für die Gehäusepassform und sichere Montage erforderlich sind. Sie bestätigt keine Protokollkompatibilität, Kodierung, Portunterstützung oder Geschwindigkeitsfähigkeit, die separate Prüfungen erfordern, wenn ein M.2-SSD-Gehäuse bewertet wird.
Wie M.2-Größencodes Breite und Länge angeben
Ein M.2-Größencode ist ein Format, das die physische Breite und Länge einer M.2-SSD beschreibt. Die ersten beiden Ziffern geben die Breite in Millimetern an, die restlichen Ziffern die Länge in Millimetern. Diese Beziehung zwischen Code und Abmessung hilft, die für die Gehäusemontage erforderliche physische Messung zu identifizieren.
2230, 2280 und 22110 repräsentieren unterschiedliche M.2-SSD-Abmessungen basierend auf ihren Breiten- und Längenwerten. Beispielsweise beschreibt 2280 eine Breite von 22 mm und eine Länge von 80 mm, während 22110 eine Breite von 22 mm und eine Länge von 110 mm beschreibt. Diese Größencodes verbinden den M.2-SSD-Formfaktor-Code mit den physischen Abmessungen, die für Überlegungen zur Gehäusepassform verwendet werden.
Die folgende Tabelle fasst gängige M.2-Größencodes nach ihren Breiten- und Längenmessungen zusammen. Sie zeigt die Beziehung zwischen dem Code, der physischen Messung und den Montageauswirkungen, ohne den Größencode auf Protokoll- oder Geschwindigkeitsannahmen auszudehnen.
| M.2-Größencode | Breite | Länge | Montageauswirkung |
|---|---|---|---|
| 2230 | 22 mm | 30 mm | Unterstützung kurzer SSD-Längen erfordert möglicherweise einen passenden Montagepunkt |
| 2242 | 22 mm | 42 mm | Gehäusemontageposition hängt von der unterstützten Länge ab |
| 2260 | 22 mm | 60 mm | Physische Passform hängt von der verfügbaren Gehäusemontageposition ab |
| 2280 | 22 mm | 80 mm | Verbreitete M.2-Längenreferenz für die Gehäusebemessung |
| 22110 | 22 mm | 110 mm | Große SSD-Länge erfordert ausreichenden Gehäuseinnenraum |
M.2-SSD-Größentabelle für die Gehäusepassform
Die M.2-SSD-Größentabelle vergleicht gängige SSD-Längen mit den Bedingungen der Gehäusepassform und den Anforderungen an die Montageposition. Die Größencodes 2230, 2242, 2260, 2280 und 22110 beschreiben unterschiedliche Laufwerkslängen, die eine entsprechende Gehäuseunterstützung erfordern können. Diese Tabelle dient als Hilfe zur Passformprüfung und nicht als universelle Garantie.
Die Tabelle ordnet die M.2-SSD-Größe nach Länge, Montageposition, voraussichtlicher Passformbedingung und Unterstützungshinweis. Führen Sie eine Spezifikationsprüfung durch, um SSD-Länge, Montageposition, Fachlänge und Gehäusedesign zu vergleichen, bevor Sie von einer Unterstützung ausgehen.
| M.2-SSD-Größe | Länge | Montageposition | Passformbedingung und Unterstützungshinweis |
|---|---|---|---|
| 2230 | 30 mm | Montageposition für kurze Länge | Kann eine passende Abstandsposition und Gehäusespezifikationsprüfung erfordern |
| 2242 | 42 mm | Montageposition für mittlere Länge | Unterstützung hängt von verfügbarer Montageposition und Gehäusedesign ab |
| 2260 | 60 mm | Montageposition für verlängerte Länge | Physische Passform hängt von Fachlänge und Montageunterstützung ab |
| 2280 | 80 mm | Montageposition für Standardlänge | Wird häufig als Referenzgröße verwendet, aber die Unterstützung hängt von den Gehäusespezifikationen ab |
| 22110 | 110 mm | Montageposition für lange Länge | Erfordert explizite Unterstützung und ausreichenden Gehäuseinnenraum |

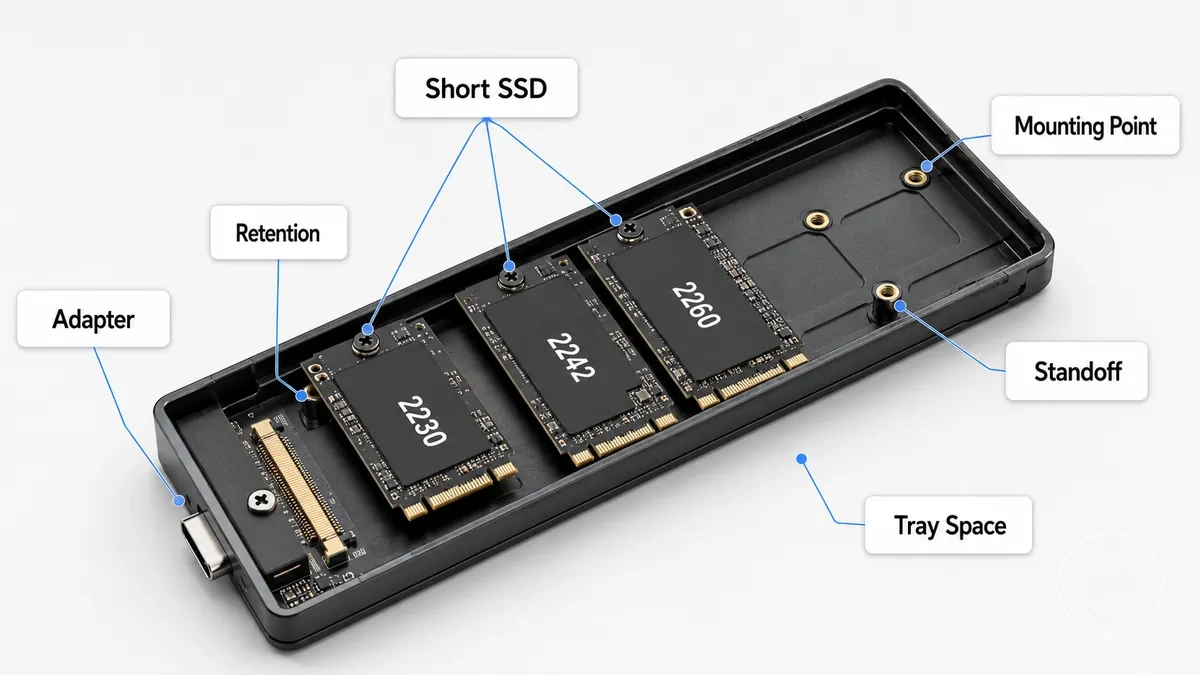

Kurze M.2-SSDs: 2230, 2242 und 2260
Kurze M.2-SSDs wie 2230, 2242 und 2260 benötigen einen passenden Montagepunkt, um im Gehäuse korrekt positioniert zu bleiben. Diese kürzeren SSD-Längen können in einem längeren Gehäusefach ungenutzten Platz hinterlassen. Die richtige Befestigungshardware trägt dazu bei, eine geeignete Passform für kurze Laufwerke zu gewährleisten.
Eine kurze M.2-SSD kann je nach Gehäusedesign einen verschiebbaren Abstandshalter, Adapter oder Stützstift verwenden. Ein größerer Fachbereich allein bietet möglicherweise keine sichere Fixierung, wenn die Montagehardware nicht zur SSD-Länge passt. Die erforderliche Befestigungsmethode hängt von der verfügbaren Montageposition und der Gehäusestruktur ab.
Standard 2280 M.2-SSDs
2280 ist eine verbreitete M.2-SSD-Längenreferenz, da sie eine Laufwerkslänge von 80 mm verwendet, um die viele Gehäuse herum ausgelegt sind. Eine 2280 M.2-SSD verwendet einen Montagepunkt basierend auf der Gehäusefachlänge und der verfügbaren Abstandsposition. Diese gängige Längenreferenz beschreibt die physische Passform und nicht einen vollständigen Kompatibilitätsanspruch.
Ein Leser, der eine 2280-SSD mit einem Mehrlängengehäuse vergleicht, kann prüfen, ob das Gehäusefach den korrekten Montagepunkt und die Abstandsposition bietet. Eine geeignete Befestigungsposition kann die physische Passform unterstützen, während die 2280-Unterstützung allein keine Protokoll-, Geschwindigkeits- oder Betriebssystemkompatibilität bestätigt.

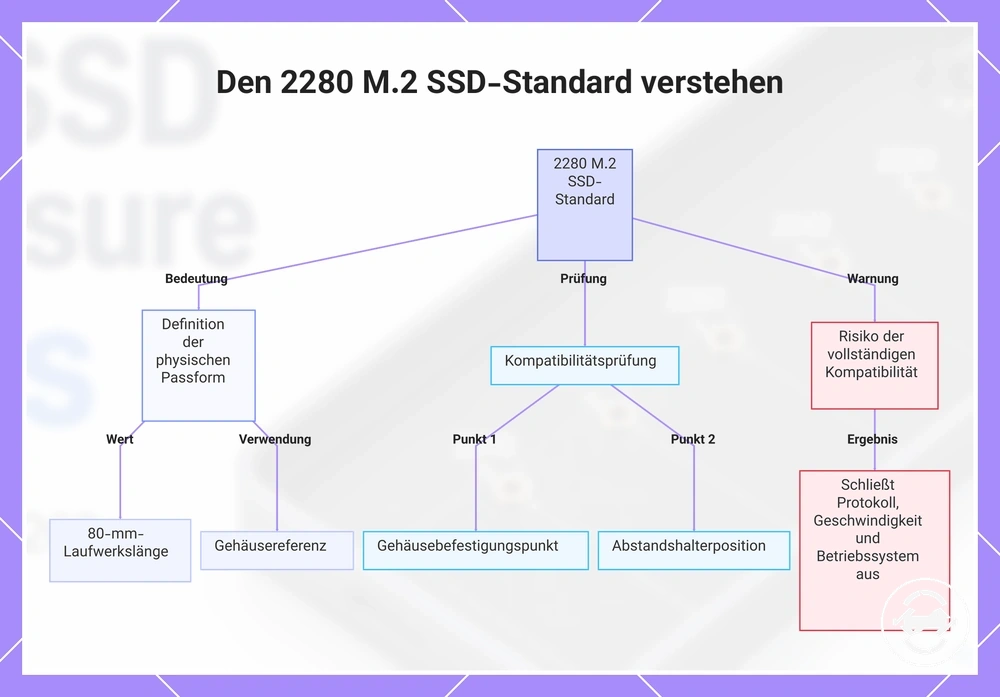

Diese Grafik erklärt, was der 2280 M.2 SSD-Standard bedeutet, was für die physische Passform zu prüfen ist und warum er keine vollständige Kompatibilität garantiert.
Lange 22110 M.2-SSDs
22110 M.2-SSDs verwenden eine Länge von 110 mm und benötigen explizite Gehäuseunterstützung für ihre physischen Abmessungen. Eine lange M.2-SSD benötigt ausreichenden Gehäuseinnenraum und eine passende Montagelochposition für die physische Passform. Die 22110-Unterstützung ist eine separate Bedingung, die nicht aus kürzeren M.2-SSD-Längen abgeleitet werden sollte.
Wenn eine lange M.2-SSD nicht zum verfügbaren Gehäuseinnenraum oder Montageloch passt, kann dies zu einer nicht unterstützten Passformbedingung führen. Ein 2280-Unterstützungspunkt reicht nicht aus, um die 22110-Unterstützung zu bestätigen, da die längere SSD eine separate Montagebedingung erfordert. Überprüfen Sie die Gehäusespezifikation auf explizite Unterstützung, bevor Sie sich auf die verfügbare Montageposition verlassen.
Warnung: Verfügbarer Platz im Gehäuse ersetzt nicht die Notwendigkeit eines geeigneten Montagelochs und einer Befestigungsmethode für eine 22110 M.2-SSD.

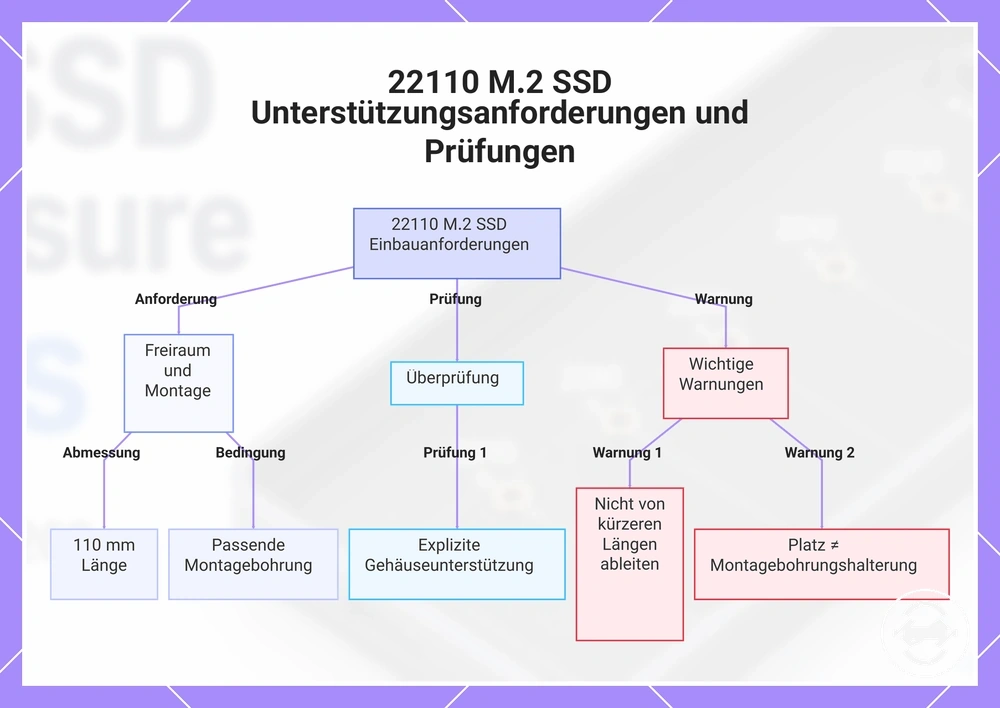

Dieses Diagramm erklärt die wichtigsten physischen Anforderungen, den Überprüfungsschritt und wichtige Warnungen für die Installation einer 22110 M.2 SSD.
So identifizieren Sie die M.2-Größe Ihrer SSD
Sie können die M.2-Größe identifizieren, indem Sie den aufgedruckten Code auf der SSD prüfen, die Produktspezifikation überprüfen oder das Laufwerk direkt messen. Diese Quellen helfen, die M.2-Größe zu bestimmen, bevor Sie die SSD mit der Gehäuseunterstützung vergleichen. Die sichersten Informationsquellen sind das SSD-Etikett, die Spezifikationsdetails und die physischen Abmessungen.
Ein aufgedruckter Code oder eine Etikettmarkierung kann Größeninformationen von der SSD selbst liefern. Eine Produktspezifikation oder ein Datenblatt kann die physischen Abmessungen auflisten, während eine direkte Messung helfen kann, wenn andere Informationen nicht verfügbar sind. Die Überprüfung der SSD-Größe ist getrennt von der Überprüfung der Gehäuseunterstützung, da das Gehäuse seine eigene Montageposition und Passformbedingungen hat.
Diese Überprüfungsmethoden helfen bei der Identifizierung einer M.2-SSD-Größe:
- Aufgedruckter Code: Prüfen Sie die SSD-Etikettmarkierung auf die verfügbaren Größencode-Informationen.
- Produktspezifikation: Überprüfen Sie die Produktspezifikation oder die Angebotsdetails auf aufgeführte physische Abmessungen.
- Direkte Messung: Messen Sie die SSD-Breite und -Länge in Millimetern, wenn die Größeninformationen nicht verfügbar sind.
- Gehäusespezifikation: Vergleichen Sie die identifizierte SSD-Größe mit den Gehäuseunterstützungsdetails und Montagebedingungen.
- Rückgriff bei fehlendem Etikett: Führen Sie eine vorsichtige Messung oder Spezifikationssuche durch, wenn das SSD-Etikett oder die Angebotsinformationen unvollständig sind.
Wenn das SSD-Etikett fehlt oder die Produktinformationen unvollständig sind, führen Sie sichere Sichtprüfungen durch und vermeiden Sie gewaltsames Entfernen oder unnötige Handhabung. Nach der Identifizierung der SSD-Größe können Sie die SSD installation steps für die nächste Phase der Gehäusenutzung durchgehen.

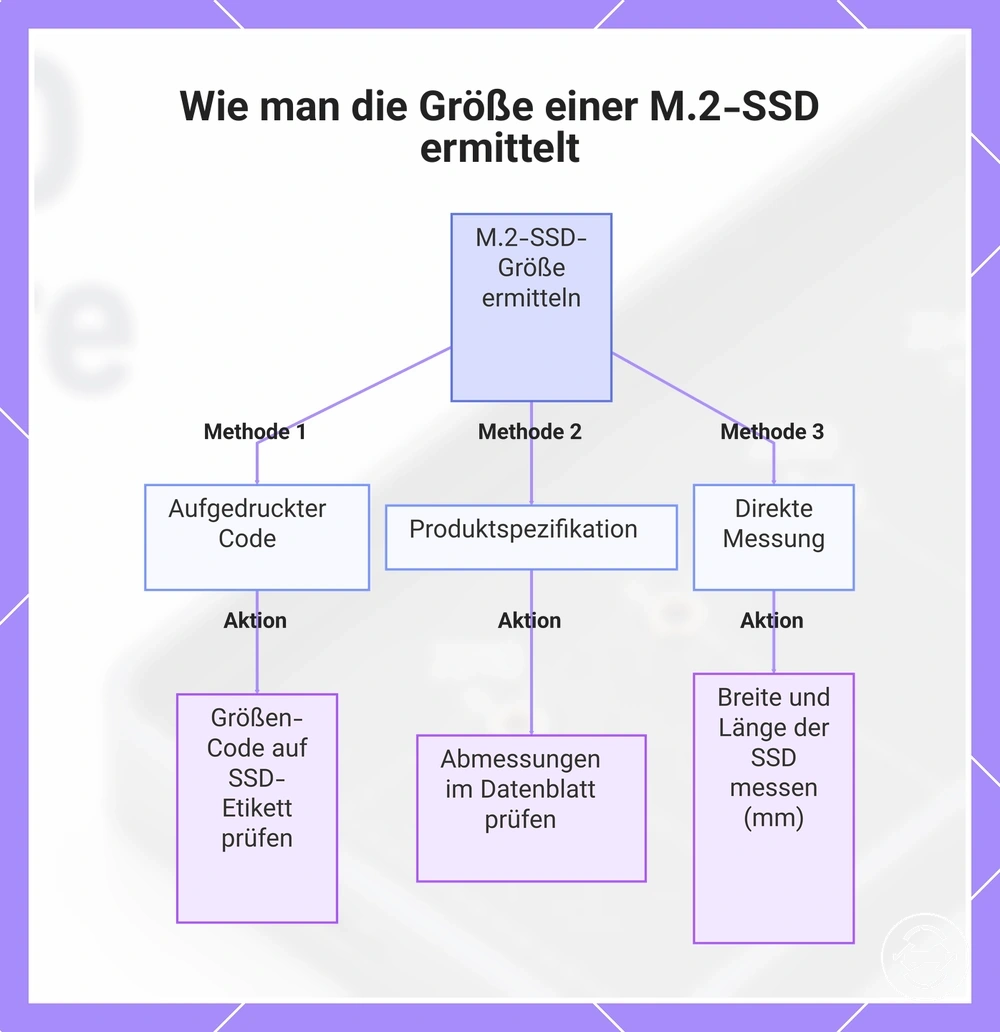

Dieses Diagramm zeigt die drei wichtigsten Überprüfungsmethoden zur Bestimmung der Größe einer M.2-SSD: aufgedruckter Code, Produktspezifikation und direkte Messung.
Verstellbare M.2-SSD-Gehäuse und Montagepunkte
Ein verstellbares M.2-SSD-Gehäuse bietet bewegliche Montagevorrichtungen, um unterschiedliche SSD-Längen durch verstellbare Montagepunkte zu unterstützen. Diese Merkmale können verschiebbare Abstandshalter, Schrauben, Stifte oder Fachpositionen umfassen, die die Position der SSD im Gehäusefach ändern. Die verstellbare Unterstützung ist eine Montagepunkteigenschaft, die vom Gehäusedesign abhängt und keinen universellen Kompatibilitätsanspruch darstellt.
Verschiebbare Abstandshalter, Schraubenpositionen, Stützstifte und Fachpositionen können die Befestigungsmethode für unterschiedliche SSD-Längen anpassen. Das Gehäusefach bietet den verfügbaren Platz, während die Montagehardware hilft, das Passformergebnis zu bestimmen. Unterstützte Längen hängen von den verfügbaren Montagepunkten, der Befestigungsmethode und dem physischen Freiraum ab.
Bevor Sie illustrative Produktbeispiele betrachten, prüfen Sie die Hauptunterstützungsbedingungen für ein verstellbares M.2-SSD-Gehäuse:
- Unterstützte Längen: Überprüfen Sie, welche SSD-Längen die Montagepunkte unterstützen sollen.
- Abstandshalterbewegung: Prüfen Sie, ob der verschiebbare Abstandshalter oder die Montageposition mit der SSD-Länge übereinstimmt.
- Schrauben- oder Stiftfixierung: Überprüfen Sie die Befestigungshardware, die zum Halten der SSD in Position dient.
- Fachfreiraum: Bestätigen Sie, dass das Gehäusefach ausreichenden physischen Freiraum für die SSD-Länge bietet.
- Dokumentationsprüfung: Überprüfen Sie die Gehäusespezifikationen auf unterstützte Längen und Montagebedingungen.
Verstellbare M.2-SSD-Gehäuse können flexible Montageoptionen bieten, aber das Passformergebnis hängt weiterhin von SSD-Länge, Befestigungshardware und physischem Freiraum ab. Die zentralen Entscheidungssignale sind unterstützte Längen, geeignete Montagepositionen und dokumentierte Gehäuseunterstützungsbedingungen.

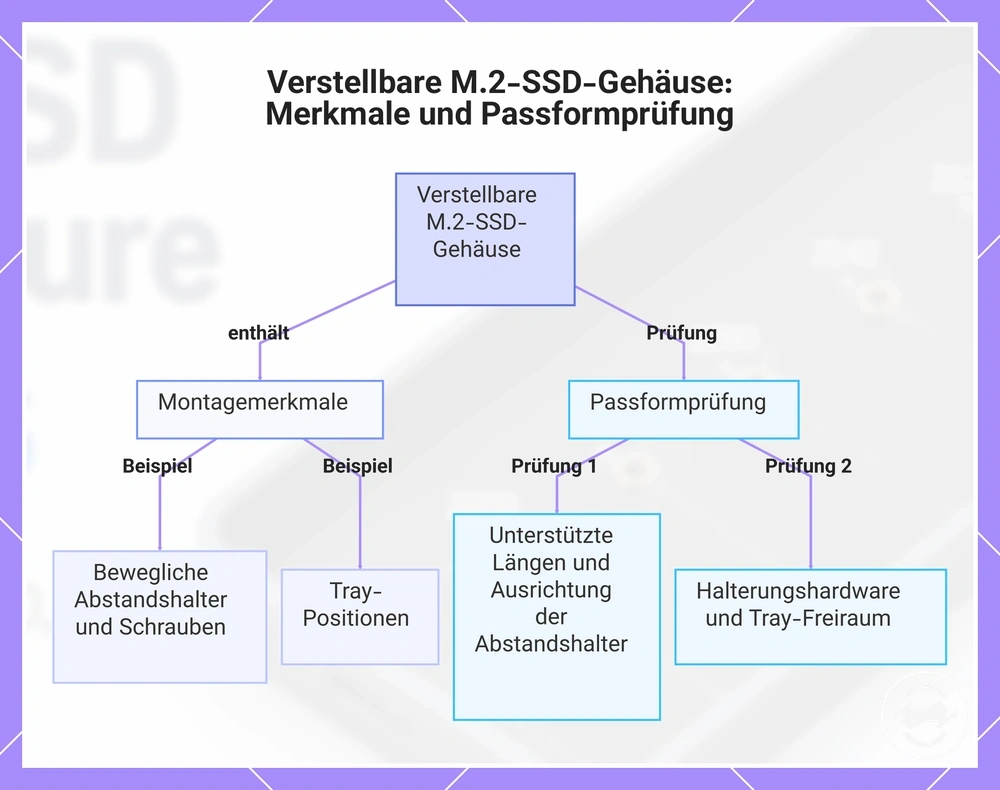

Diese Grafik zeigt die wichtigsten Montagemerkmale verstellbarer M.2-SSD-Gehäuse und die Bedingungen, die für eine korrekte SSD-Passform zu prüfen sind.

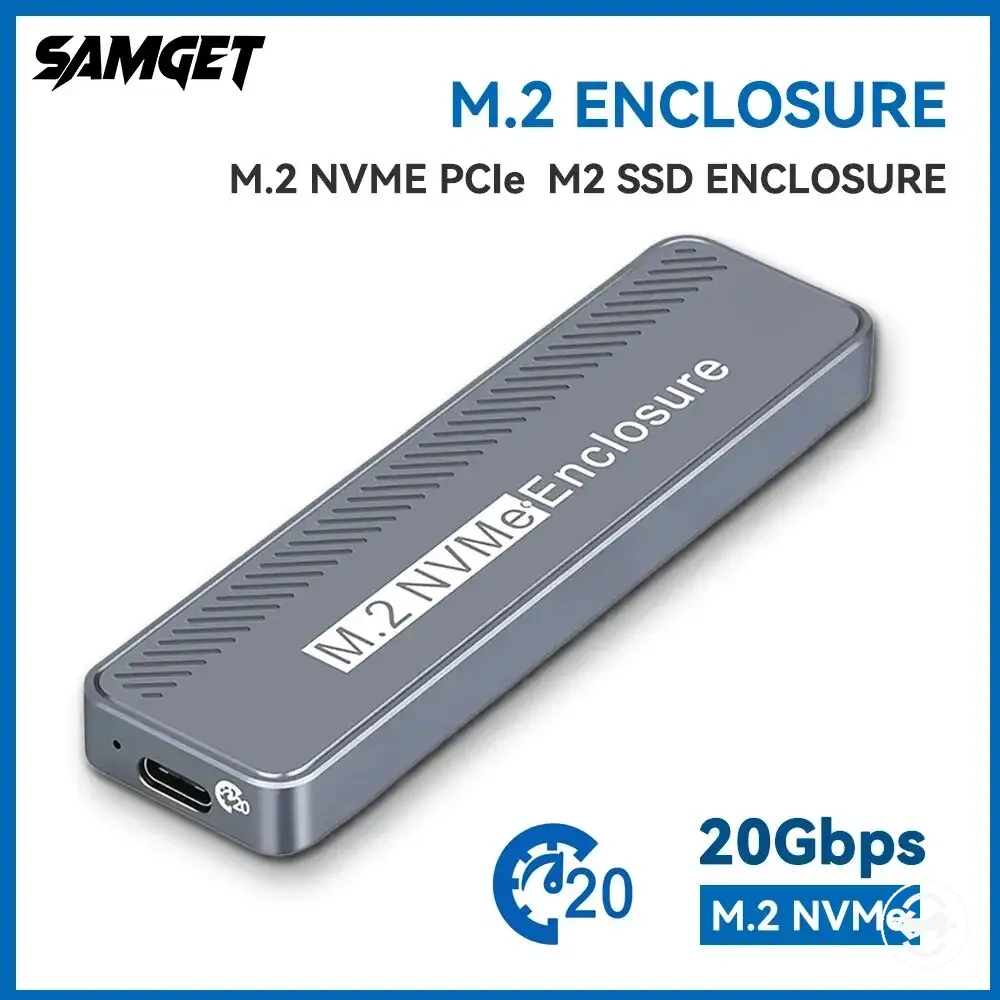

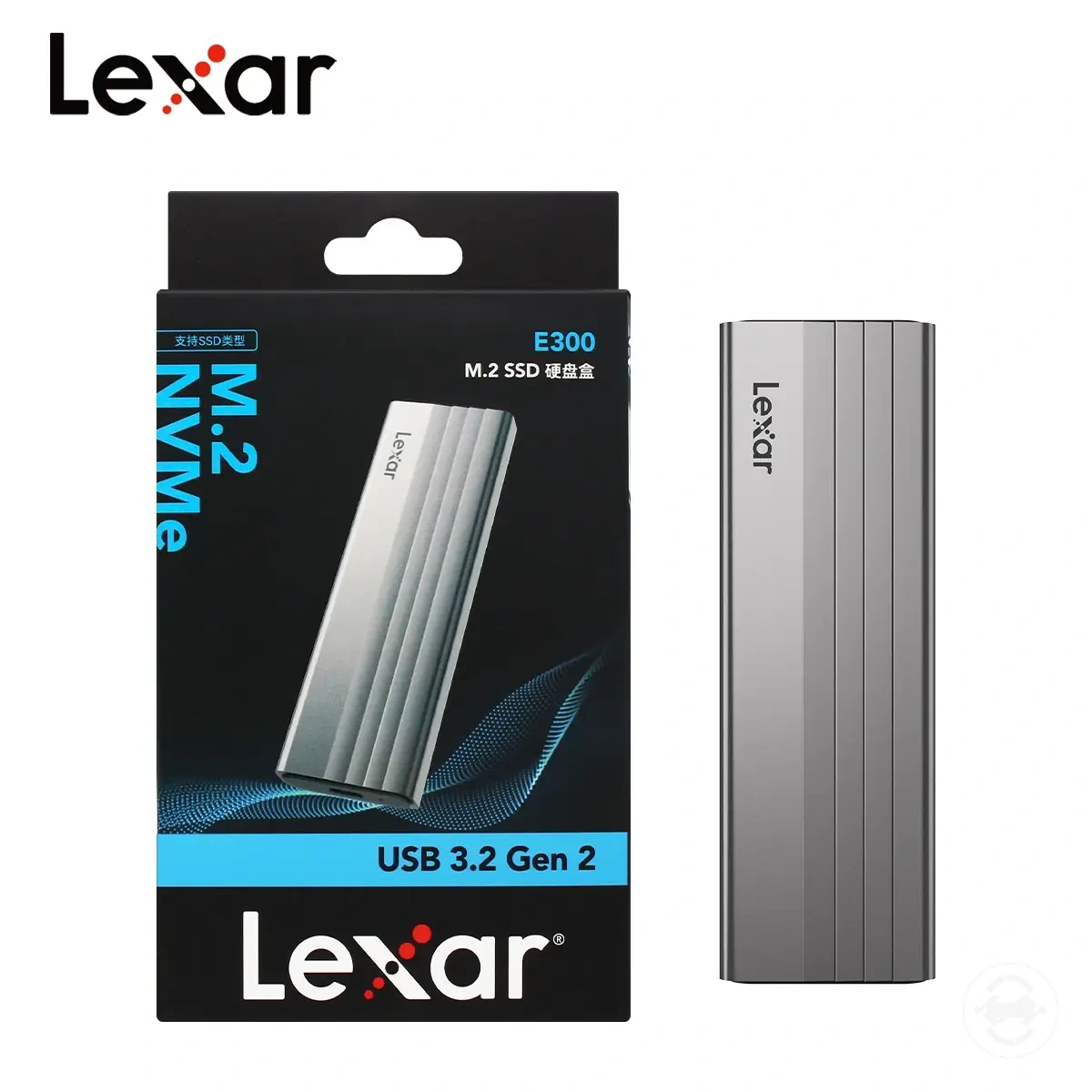

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.
Wenn eine kleinere M.2-SSD in ein größeres Gehäuse passt
Eine kleinere M.2-SSD kann in ein größeres Gehäuse passen, wenn das Gehäuse den korrekten Montagepunkt oder die passende Befestigungsmethode für diese SSD-Länge bietet. Ein größeres Gehäuse kann zusätzlichen physischen Platz bieten, aber die sichere Passform hängt von der Abstandsposition und der Befestigungshardware ab. Der Montagepunkt bestimmt, ob die kürzere SSD korrekt gehalten werden kann.
Leerer Raum in einem größeren Gehäusefach stellt nicht automatisch ein Problem dar, bestätigt aber auch keine sichere Montage. Eine kleinere M.2-SSD kann eine geeignete Befestigungsmethode, einen passenden Montagepunkt oder eine passende Abstandsposition benötigen, um stabil zu bleiben. Das Passformergebnis hängt davon ab, wie die SSD-Länge mit dem Gehäusefach und der verfügbaren Hardware übereinstimmt.
Der Unterschied zwischen physischem Platz, sicherer Montage und vollständiger Kompatibilität kann in folgende Bedingungen unterteilt werden:
| Bedingung | Bedeutung |
|---|---|
| Physischer Platz | Ein größeres Gehäuse hat ausreichend Platz für eine kürzere SSD-Länge. |
| Sichere Montage | Das Gehäuse bietet den korrekten Montagepunkt und die passende Befestigungsmethode für eine stabile Positionierung. |
| Vollständige Kompatibilität | Erfordert zusätzliche Prüfungen über die Gehäusegröße und die physische Montage hinaus. |
Ein kürzeres Laufwerk kann ein Bewegungsrisiko aufweisen, wenn die Befestigungshardware nicht zur SSD-Länge passt. Ein größeres Fach kann Platz bieten, aber die stabile Positionierung hängt vom Montagepunkt und der Befestigungsbedingung ab.
Physischer Platz, sichere Montage und vollständige Kompatibilität sind separate Prüfungen beim Vergleich einer kleineren M.2-SSD mit einem größeren Gehäuse. Für weitere Bewertungskriterien für Gehäuse lesen Sie die vollständigen Kompatibilitätschecks, um andere Unterstützungsbedingungen zu verstehen.
Größenunterstützung im Vergleich zur vollständigen M.2-Gehäusekompatibilität
Die Größenunterstützung ist nur eine Kompatibilitätsbedingung bei der Prüfung eines M.2-SSD-Gehäuses. Ein Gehäuse kann physische Unterstützung für eine M.2-SSD-Größe bieten, die breitere Kompatibilität hängt jedoch auch von Laufwerkstyp, Kodierung, Protokoll, Anschluss, Geschwindigkeit und Installationsanforderungen ab. Die physische Passform hilft zu bestimmen, ob die SSD montiert werden kann, bestätigt aber nicht jede Kompatibilitätsbedingung.
Eine M.2-SSD und ein Gehäuse benötigen über die Größe hinaus übereinstimmende Merkmale. Laufwerkstyp, Kodierung und Protokoll beeinflussen, wie die SSD mit dem Gehäuse verbunden wird. Anschluss- und Geschwindigkeitsaspekte sind separate Prüfungen, während Installationsanforderungen die Passform und das Befestigungsergebnis beeinflussen können.
Für einen breiteren Überblick über Gehäuseanforderungen lesen Sie die vollständigen Kompatibilitätschecks, um zu verstehen, wie die Größenunterstützung in die breitere Kompatibilitätsentscheidung einfließt.
Verwenden Sie diese Prüfungen, um die physische Größenunterstützung von anderen Gehäuseanforderungen zu trennen:
- Größenunterstützung: Bestätigen Sie, dass die Gehäusemontageposition mit den physischen Abmessungen der M.2-SSD übereinstimmt.
- Laufwerkstyp: Prüfen Sie, ob das Gehäuse den vorgesehenen SSD-Typ unterstützt.
- Kodierung: Stellen Sie sicher, dass der SSD-Verbindungsaufbau mit der Gehäuseunterstützung übereinstimmt.
- Protokoll: Prüfen Sie die Protokollunterstützung als separate Kompatibilitätsbedingung.
- Anschluss oder Geschwindigkeitsklasse: Prüfen Sie anschluss- und geschwindigkeitsbezogene Spezifikationen separat.
- Installationsanforderungen: Bestätigen Sie die Befestigungshardware und Installationsbedingungen für die SSD.
Wenn die Größen- und Kompatibilitätsbedingungen klar sind, können breitere Kaufprüfungen helfen, verbleibende Gehäusemerkmale und Entscheidungsfaktoren zu vergleichen. Lesen Sie die Merkmale vor dem Kauf, um die Bewertung der Gehäuseoptionen fortzusetzen.
Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

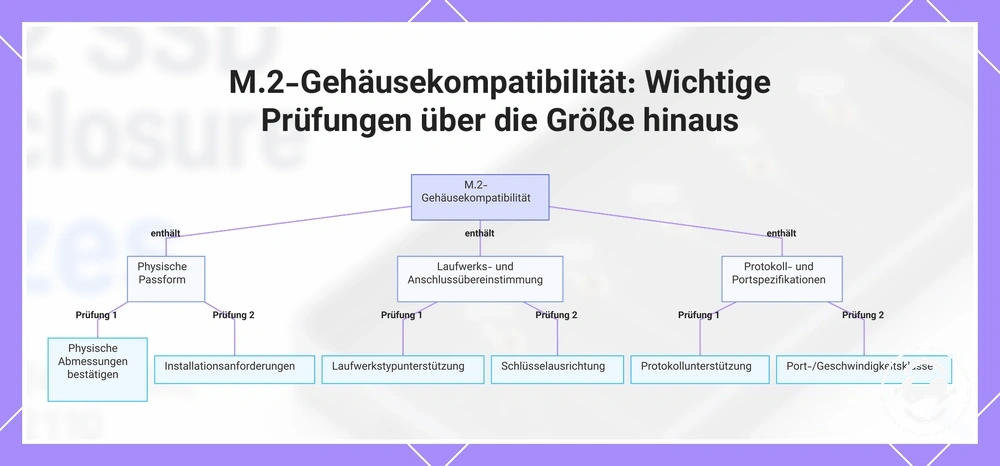

Dieses Diagramm zeigt die sechs Kompatibilitätsprüfungen für ein M.2-SSD-Gehäuse und hebt hervor, dass die Größenunterstützung nur eine von mehreren Bedingungen ist.
