M.2-SSD-Gehäuse-Kompatibilität: Laufwerk und Gehäuse aufeinander abstimmen
Die Kompatibilität eines M.2-SSD-Gehäuses hängt davon ab, ob das Laufwerksprotokoll, der Gehäusecontroller, der Key-Typ, die Laufwerkslänge und die physischen Einbaubedingungen zusammenpassen. Eine kompatible Kombination verbindet die Anforderungen des M.2-SSD-Laufwerks mit den unterstützenden Funktionen des Gehäuses – die Bezeichnung M.2 allein reicht nicht aus.
Ein M.2-SSD-Laufwerk kann physisch in ein Gehäuse passen und dennoch nicht funktionieren, wenn die elektrische Verbindung nicht stimmt. Das Laufwerksprotokoll und der Gehäusecontroller müssen denselben Verbindungsweg unterstützen, während die Aussparung des Steckers und der Befestigungspunkt den korrekten Einbau des Laufwerks ermöglichen müssen.
Die zentrale Kompatibilitätsprüfung ist, ob das Gehäuse den Laufwerkstyp, den Key-Typ, die Länge und die Platzverhältnisse unterstützt. Die Begriffe NVMe, SATA und NGFF beschreiben jeweils andere Kompatibilitätsmerkmale; jedes Detail sollte vor der Bewertung von Geschwindigkeitsgrenzen oder Installationsschritten geprüft werden.
Bei der Kompatibilitätsprüfung wird zwischen elektrischer und physischer Kompatibilität unterschieden. Die folgende Checkliste führt die zentralen Bedingungen auf, die bestimmen, ob ein M.2-SSD-Gehäuse ein bestimmtes Laufwerk unterstützen kann.
- Laufwerksprotokoll: Prüfen, ob der Gehäusecontroller das Laufwerksprotokoll (z. B. NVMe oder SATA) unterstützt, da eine Nichtübereinstimmung des Protokolls die Erkennung verhindern kann.
- Key-Typ: Die Steckeraussparung, die Socket-Unterstützung und die Gehäusebeschriftung überprüfen, um sicherzustellen, dass die Laufwerksverbindung zum Gehäusedesign passt.
- Laufwerkslänge: Die M.2-SSD-Länge mit der verfügbaren Einschubposition und dem Befestigungspunkt des Gehäuses abgleichen.
- Befestigungsbedingung: Abstandshalter, Schraube oder Halterung prüfen, um sicherzustellen, dass das Laufwerk korrekt gesichert werden kann.
- Physischer Freiraum: Laufwerksdicke, Kühlkörpergröße, Höhe des Wärmeleitpads und Gehäuseplatz vor dem Einbau prüfen.
- Host-Verbindung: Sicherstellen, dass die Verbindung zwischen Gehäuse und Host-Gerät den vorgesehenen Einsatzzweck unterstützt und keine weitere Einschränkung darstellt.

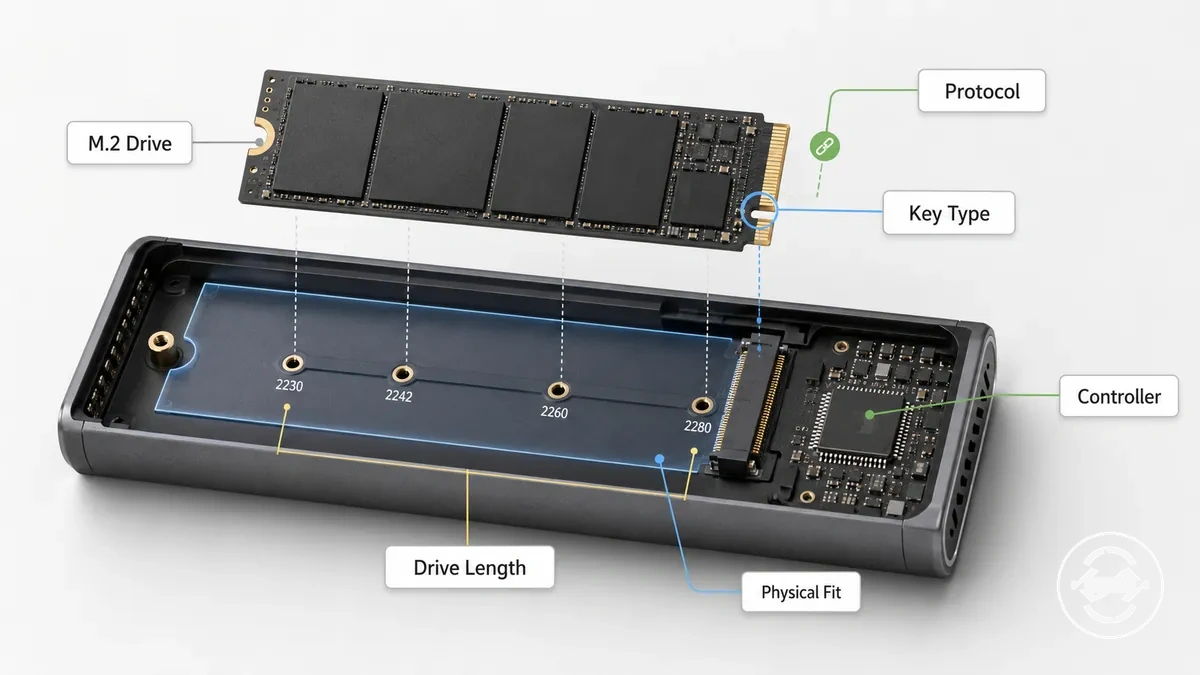

Wovon die Kompatibilität eines M.2-SSD-Gehäuses abhängt
Die Kompatibilität eines M.2-SSD-Gehäuses ist die Übereinstimmung zwischen einem bestimmten M.2-Laufwerk und den Gehäuseeigenschaften, die es unterstützen können. Die Passung hängt von der elektrischen Unterstützung und den physischen Einbaubedingungen ab, einschließlich Protokoll, Key-Typ, physischer Länge, Freiraum und Controller-Unterstützung.
Die Bezeichnung eines M.2-Laufwerks allein ist keine vollständige Antwort zur Kompatibilität, da M.2 eine Formfaktorfamilie und nicht jede Verbindungsanforderung beschreibt. Ein Laufwerk kann die passende Form haben, aber dennoch den richtigen Gehäusecontroller, Stecker-Key oder die Protokollunterstützung zur Erkennung benötigen.
Wenn die Kompatibilität unsicher ist, kann die Prüfung jeder Abhängigkeit das Risiko einer Nichtübereinstimmung vor dem Einbau verringern. Die folgende Checkliste führt die wichtigsten Bedingungen auf, die die Unterstützung eines M.2-SSD-Gehäuses beeinflussen.
- Laufwerksprotokoll: Das M.2-Laufwerksprotokoll muss zur Unterstützung des Gehäusecontrollers passen. NVMe- und SATA-Laufwerke verwenden unterschiedliche Verbindungsanforderungen, die die Erkennung beeinflussen können.
- Stecker-Key: Der Key-Typ und die Steckeraussparung sollten mit dem unterstützten Gehäuse-Socket und dem Unterstützungshinweis übereinstimmen.
- Physische Länge: Die M.2-Laufwerkslänge muss mit der Einschublänge des Gehäuses und der verfügbaren Befestigungsposition übereinstimmen.
- Befestigungsposition: Abstandshalter, Schraube oder Haltepunkt sollten die Laufwerkslänge unterstützen und einen sicheren Sitz ermöglichen.
- Freiraum: Laufwerksdicke, Gehäuseplatz und nahe Komponenten können beeinflussen, ob das Laufwerk richtig in das Gehäuse passt.
- Host-Verbindung: Die Host-Verbindung kann die praktischen Grenzen des Gehäuses im Einsatz beeinflussen.
Eine Übersicht über die Zusammenhänge dieser Merkmale innerhalb der Kategorie bietet der Ratgeber zu M.2-SSD-Gehäusen.

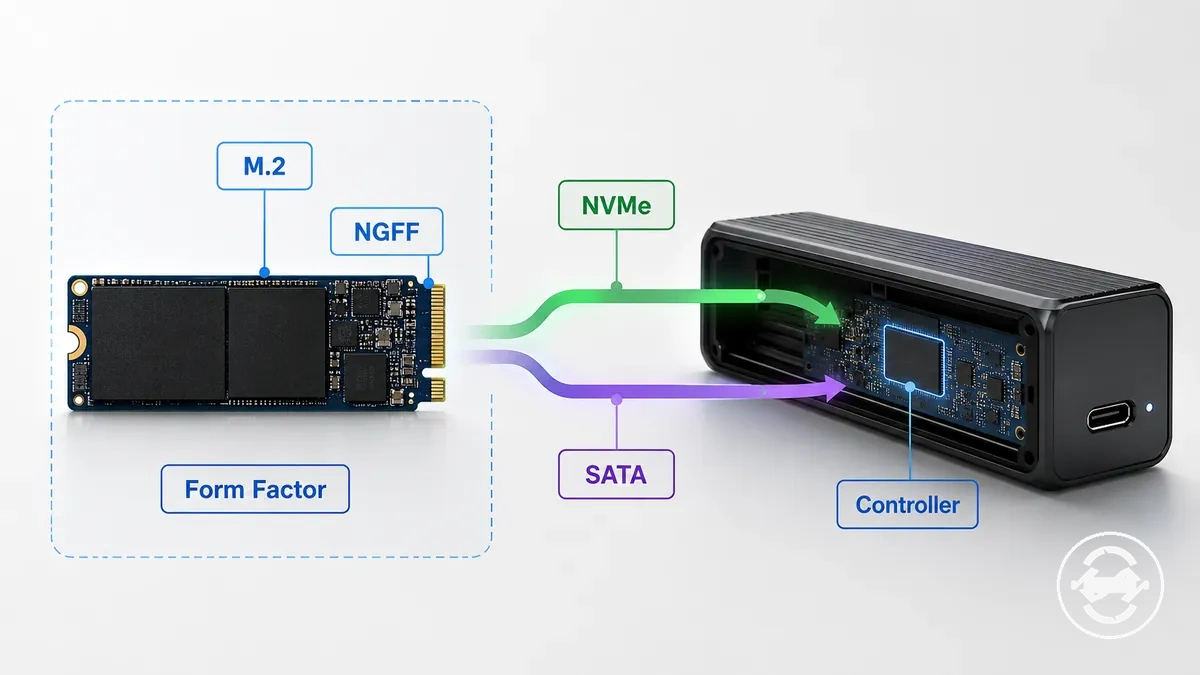

Kompatibilitätsgrenzen zwischen M.2, NGFF, NVMe und SATA
M.2 und NGFF beschreiben den Formfaktorkontext eines Laufwerks, während NVMe und SATA Protokollpfade beschreiben, die die Gehäusekompatibilität beeinflussen. Die Kompatibilitätsgrenze wird deutlicher, wenn die physische Laufwerksform von den Protokoll- und Controlleranforderungen getrennt wird.
Die Bezeichnungen M.2 und NGFF können Verwirrung stiften, da sie das Laufwerksformat und nicht jede Betriebsanforderung beschreiben. Eine Laufwerksform oder Steckeraussparung mag passend erscheinen, aber das Gehäuse benötigt dennoch die entsprechende Protokollunterstützung und Controllerfähigkeit.
Wenn ein Laufwerk zu passen scheint, aber nicht funktioniert, liegt der Unterschied oft zwischen physischer Passform und elektrischer Unterstützung. Der Unterstützungshinweis und der Gehäusecontroller bieten den praktischen Prüfpunkt, ob die Laufwerksverbindung den Gehäuseanforderungen entspricht.
Die folgende Vergleichstabelle trennt gebräuchliche Bezeichnungen nach dem, was sie beschreiben und wobei sie helfen. Für einen detaillierteren Vergleich der Protokollpfade siehe Unterschiede zwischen NVMe- und SATA-Gehäusen.
| Begriff | Beschreibung |
|---|---|
| M.2 | Ein Formfaktor, der das physische Laufwerksformat und die Steckerfamilie beschreibt. |
| NGFF | Eine Bezeichnung, die mit dem M.2-Formfaktor zusammenhängt und nicht alle Kompatibilitätsanforderungen definiert. |
| NVMe | Ein Protokollkontext, der mit der PCIe-basierten Laufwerkskommunikation verbunden ist. |
| SATA | Ein separater Protokollpfad, der eine entsprechende Unterstützung durch den Gehäusecontroller erfordert. |
| Controller | Die Gehäusekomponente, die zur Bestimmung der unterstützten Laufwerkskommunikation beiträgt. |
Wenn NGFF den Formfaktor und nicht das Protokoll bezeichnet
NGFF wird im Zusammenhang mit dem M.2-Formfaktor verwendet und definiert nicht die vollständige Protokollanforderung für ein Gehäuse. NGFF beschreibt die Laufwerksform und die Steckerfamilie, während SATA oder NVMe die Signalübertragungsanforderung beschreibt, die mit dem Unterstützungshinweis des Gehäuses übereinstimmen muss.
Ein M.2-Laufwerk mit NGFF-Angabe kann dennoch eine Überprüfung des Gehäusecontrollers und des unterstützten Protokolls erfordern. Beispielsweise kann bei einem Gehäuse, das NGFF-Unterstützung angibt, eine separate Prüfung nötig sein, ob die Laufwerksverbindung SATA- oder NVMe-Signalisierung verwendet, bevor die Kompatibilität bestimmt werden kann.
Warum NVMe-Laufwerke nicht in reinen SATA-Gehäusen funktionieren
Ein NVMe-Laufwerk funktioniert in einem reinen SATA-Gehäuse grundsätzlich nicht, da der Gehäusecontroller und der Signalweg nicht übereinstimmen. Das NVMe-Laufwerk verwendet einen PCIe-basierten Protokollpfad, während ein reines SATA-Gehäuse auf die SATA-Controllerunterstützung angewiesen ist.
Die Nichtübereinstimmung tritt auf der Ebene der elektrischen Kompatibilität auf, nicht nur auf der Ebene der physischen Verbindung. Ein NVMe-Laufwerk kann aufgrund der Steckerform optisch passen, aber das physische Einstecken bestätigt nicht, dass das Gehäuse mit dem Laufwerk kommunizieren kann.

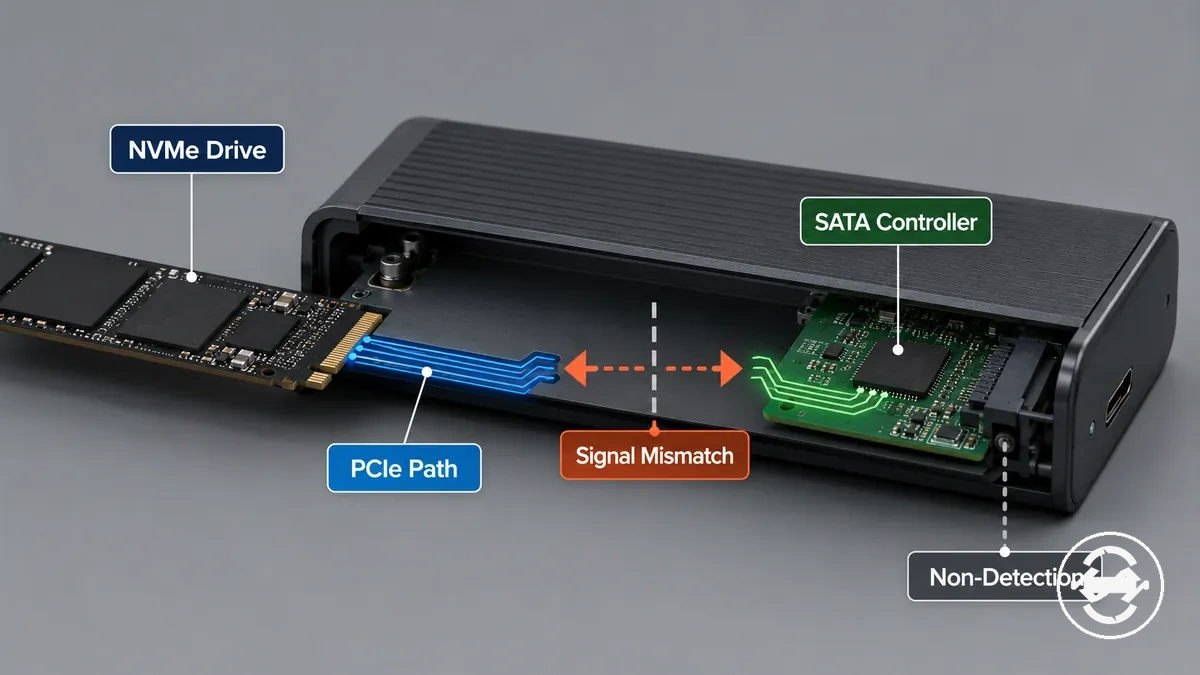

Das Diagramm zeigt den NVMe-zu-PCIe-Pfad im Vergleich zur Nichtübereinstimmung mit einem reinen SATA-Controller. Es trennt das physische Einstecken von der für die Erkennung erforderlichen elektrischen Unterstützung.
- Laufwerksprotokoll: Ein NVMe-Laufwerk verwendet einen NVMe- und PCIe-Kommunikationspfad, der eine entsprechende Gehäuseunterstützung erfordert.
- Gehäusecontroller: Ein reiner SATA-Gehäusecontroller unterstützt das NVMe-Laufwerksprotokoll möglicherweise nicht.
- Signalweg: Eine Nichtübereinstimmung der Protokollpfade kann die Kommunikation zwischen Laufwerk und Gehäuse verhindern.
- Erwartetes Ergebnis: Das Ergebnis kann eine Nichterkennung oder ein nicht unterstützter Laufwerkszustand sein.
Laufwerksprotokollunterstützung in M.2-SSD-Gehäusen
Die Unterstützung des Laufwerksprotokolls in einem M.2-SSD-Gehäuse hängt vom Gehäusecontroller und der Chipsatzunterstützung ab. Der Gehäusecontroller fungiert als Unterstützungsinstanz, die bestimmt, ob ein NVMe-, SATA- oder Dual-Protokoll-M.2-Laufwerk erkannt werden kann.
Ein M.2-Laufwerk kann je nach Laufwerksprotokoll und Verbindungspfad eine unterschiedliche Gehäuseunterstützung erfordern. Nur-NVMe-, Nur-SATA- und Dual-Protokoll-Gehäuse stellen unterschiedliche Unterstützungsbedingungen dar, daher sollten der Unterstützungshinweis und der Gehäuse-Chipsatz vor der Zuordnung eines Laufwerks geprüft werden.
Wenn das Laufwerksprotokoll nicht mit der Gehäuseunterstützung übereinstimmt, kann das Ergebnis ein Erkennungsproblem oder ein nicht unterstützter Laufwerkszustand sein. Bei unsicheren Laufwerkstypen kann die Prüfung der Protokollunterstützung helfen, eine passende Gehäusekategorie zu ermitteln.
| Gehäuseunterstützungstyp | Kompatibilitätsbedingung |
|---|---|
| Nur NVMe | Verwendet die NVMe-Protokollunterstützung über einen für NVMe-Laufwerke ausgelegten Gehäusecontroller. |
| Nur SATA | Verwendet die SATA-Protokollunterstützung über einen für SATA-Laufwerke ausgelegten Gehäusecontroller. |
| Dual-Protokoll | Kann sowohl NVMe- als auch SATA-Laufwerkstypen unterstützen, wenn der Gehäusecontroller Dual-Support bietet. |
NVMe- und PCIe-Laufwerksunterstützung
Die NVMe-Unterstützung in einem M.2-SSD-Gehäuse hängt von einem NVMe-fähigen Controller ab, der den PCIe-Signalweg unterstützt. Ein NVMe-Laufwerk benötigt eine passende Gehäuseunterstützung für die korrekte Protokollverbindung, während der M-Key und der Unterstützungshinweis helfen zu überprüfen, ob die Anforderungen von Laufwerk und Gehäuse übereinstimmen.
Die NVMe-Unterstützung kann den unterstützten Betrieb ermöglichen, garantiert jedoch nicht die maximale Übertragungsgeschwindigkeit. Host-Begrenzungen und die Verbindungsumgebung können die verfügbare Übertragungsgeschwindigkeit nach dem Anschließen des Laufwerks beeinflussen.
Zu verbindungsbezogenen Grenzen über die NVMe-Protokollunterstützung hinaus siehe USB-C- und Thunderbolt-Unterstützung.

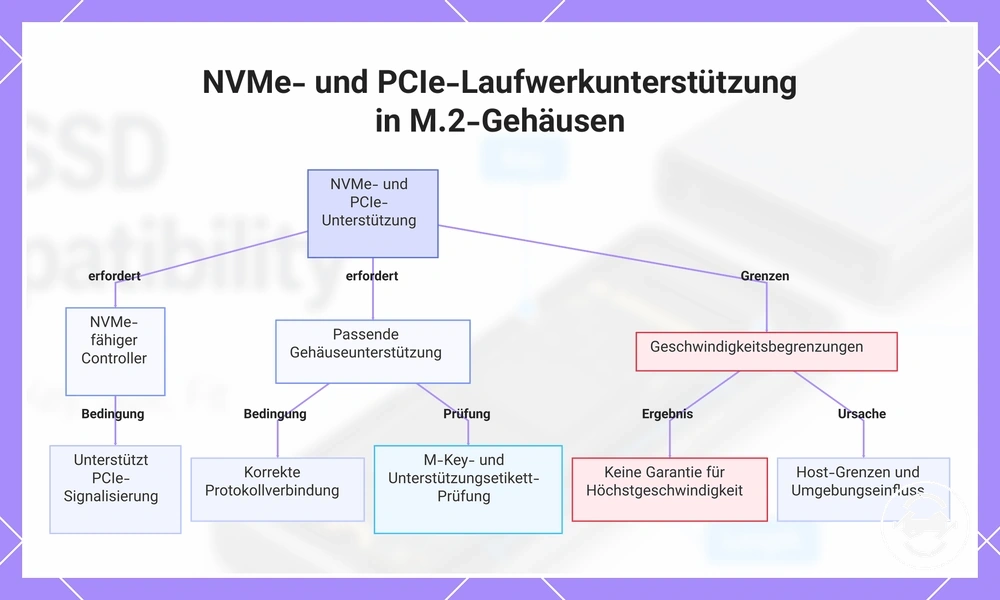

Diese Grafik zeigt die wichtigsten Anforderungen und Einschränkungen für die Unterstützung von NVMe- und PCIe-Laufwerken in einem M.2-SSD-Gehäuse, einschließlich Controller-Fähigkeit, passender Gehäuseüberprüfung und Geschwindigkeitsbeschränkungen.
Unterstützung für SATA-M.2-Laufwerke
Die Unterstützung eines SATA-M.2-Laufwerks hängt vom SATA-Protokoll, einem SATA-fähigen Gehäusecontroller und dem Unterstützungshinweis zur Identifizierung kompatibler Laufwerkstypen ab. Ein SATA-M.2-Laufwerk benötigt einen Gehäusecontroller mit SATA-Unterstützung, um erkannt und als externer Speicher verwendet werden zu können.
Ein Laufwerk mit passender Key-Form bestätigt nicht automatisch die SATA-Unterstützung. Ein Laufwerk mit B-Key oder B+M-Key kann beispielsweise unterschiedliche Angaben zur Protokollunterstützung haben, daher sollten die Gehäuseangaben und die Controllerunterstützung vor der Annahme der Kompatibilität geprüft werden.

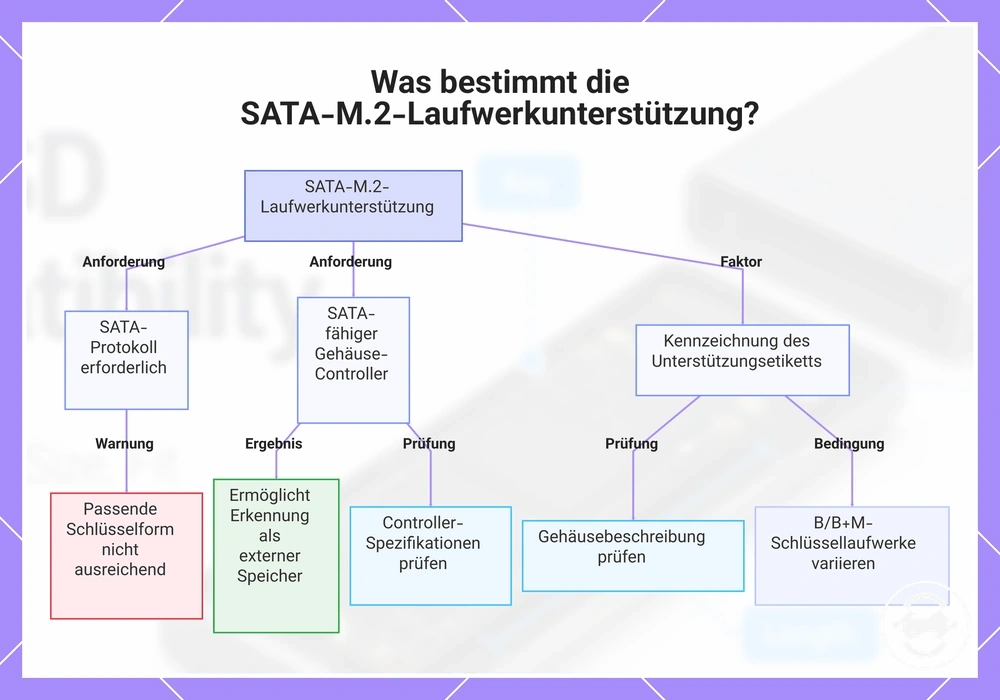

Diese Grafik zeigt die drei wichtigsten Anforderungen für die SATA-M.2-Laufwerkunterstützung und wichtige Prüfungen zur Sicherstellung der Kompatibilität.

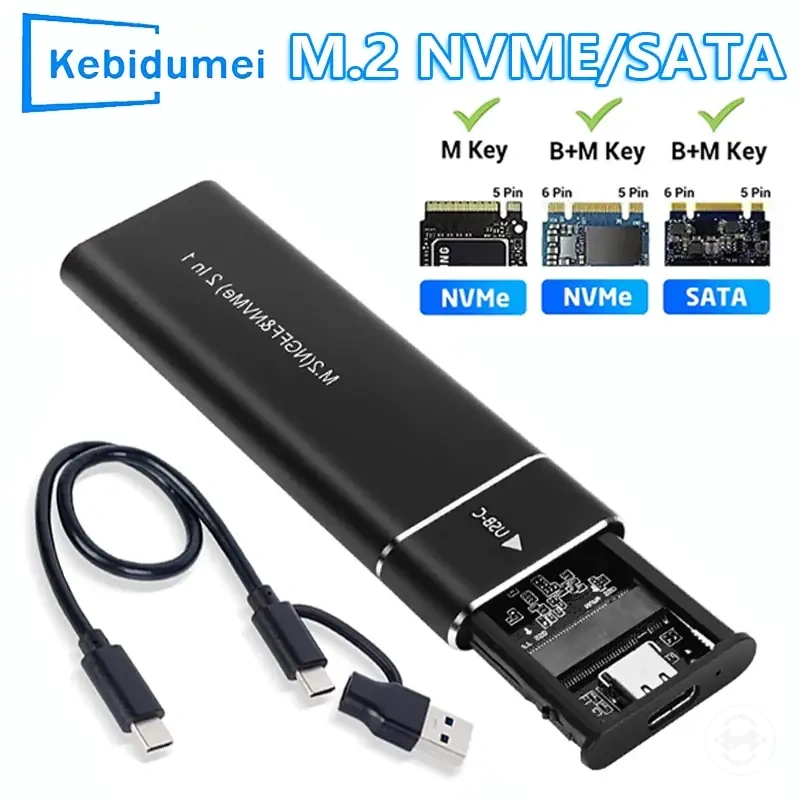

Unterstützung durch Dual-Protokoll-Gehäuse
Ein Dual-Protokoll-Gehäuse kann das Risiko einer Protokoll-Nichtübereinstimmung für Benutzer verringern, die unsicher sind, ob ihr Laufwerk NVMe oder SATA verwendet. Indem es Controller-Unterstützung für beide Laufwerkstypen bietet, kann ein Dual-Protokoll-Gehäuse die Kompatibilitätsbreite verbessern, erfordert aber dennoch eine Überprüfung des Unterstützungshinweises.
Die Dual-Protokoll-Unterstützung ersetzt keine anderen Kompatibilitätsprüfungen. Länge, Freiraum und Host-Verbindungsgrenzen können weiterhin beeinflussen, ob die Kombination aus Laufwerk und Gehäuse geeignet ist.
Die folgenden Punkte trennen, was die Dual-Protokoll-Unterstützung lösen kann, von den verbleibenden Prüfungen:
- Kann lösen: Protokollunsicherheit, indem unterstützte NVMe- und SATA-Laufwerkstypen akzeptiert werden, wenn die Controllerunterstützung übereinstimmt.
- Löst nicht: Physische Anforderungen wie Laufwerkslänge und Freiraum im Gehäuse.
- Erfordert weiterhin: Überprüfung des Unterstützungshinweises, um den akzeptierten Laufwerkstyp und die Unterstützungsangabe zu bestätigen.
M.2-Key-Typen und Steckerpassung
M.2-Key-Typen beschreiben die Steckerformebene der Kompatibilität zwischen einem Laufwerk und einem Gehäuse-Socket. Die Key-Aussparung hilft bei der physischen Ausrichtung, aber der Key allein bestätigt weder die Protokollunterstützung noch die vollständige Betriebskompatibilität.
Eine passende Aussparung bedeutet nicht immer, dass das Laufwerk in einem Gehäuse betrieben werden kann. Die Steckerform identifiziert einen Teil der physischen Passung, während die Gehäusekennzeichnung und die Controllerunterstützung bestimmen, ob das erforderliche Protokoll unterstützt wird.
Die Prüfung des M.2-Key-Typs hilft, die Steckerpassung einzugrenzen, bevor der vollständige Kompatibilitätspfad bewertet wird. Die Beziehung ist: Laufwerk-Key → Socket-Unterstützung des Gehäuses → Möglichkeit des physischen Einsteckens und Betriebsergebnis.
Die folgende Tabelle trennt die Passung des Keys von der Protokollunterstützung, indem sie zeigt, wobei jeder Key-Typ hilft und was er nicht beweisen kann.
| Key-Typ | Wobei die Prüfung hilft |
|---|---|
| M-Key | Steckerausrichtung, die eine Prüfung der NVMe-Unterstützung, der Gehäusekennzeichnung und der Protokollunterstützung erfordern kann. |
| B-Key | Steckerausrichtung, die eine Überprüfung des Gehäuse-Sockets und des unterstützten Protokolls erfordert. |
| B+M-Key | Kombiniertes Aussparungsmuster, das in bestimmte Sockets passen kann, aber weder SATA-Unterstützung noch eine andere Protokollangabe beweist. |
M-Key-Laufwerk und Gehäusezuordnung
Ein M-Key-Laufwerk sollte mit einem Gehäuse geprüft werden, das explizit einen M-Key-Socket oder eine NVMe-kompatible Verbindung unterstützt. Die M-Key-Aussparung hilft, die Steckerpassung herzustellen, aber die Gehäusekennzeichnung ist weiterhin erforderlich, um die erwartete Protokollunterstützung zu bestätigen.
Beispielsweise kann ein M-Key-Laufwerk mit einem M-Key-Socket oder einem als NVMe-kompatibel gekennzeichneten Gehäuse ausgerichtet sein, aber die Angabe auf dem Gehäuse sollte dennoch durch eine Überprüfung von Protokoll und Länge bestätigt werden. Die Prüfung der Passung beginnt mit der Ausrichtung von M-Key-Laufwerk und -Socket, setzt sich mit der Gehäuseunterstützung und den physischen Anforderungen fort und endet mit der Bestimmung des Kompatibilitätsergebnisses.
B-Key- und B+M-Key-Laufwerkzuordnung
Die Zuordnung von B-Key- und B+M-Key-Laufwerken hängt sowohl vom Aussparungsmuster des Steckers als auch von der Gehäuseunterstützungsangabe ab. Das Aussparungsmuster kann helfen, die physische Passung mit einem Gehäuse-Socket zu identifizieren, bestätigt aber nicht von selbst die unterstützte Signalübertragung oder das Protokoll.
Ein B+M-Key-Laufwerk kann optisch zu einem Socket passen, aber die unterstützte Signalübertragung muss dennoch durch die Gehäuseangabe und die Controllerangabe überprüft werden. Die Key-Form hilft bei der Beurteilung der Einsteckmöglichkeit, während die Gehäuseunterstützungsangabe hilft zu bestimmen, ob das Ergebnis eine kompatible Übereinstimmung oder eine Nichtübereinstimmung ist.
Die folgenden Punkte trennen die Akzeptanz der Aussparung von der unterstützten Signalübertragung:
- Aussparungsmuster: B-Key- und B+M-Key-Formen helfen, die Steckerpassung und Socket-Ausrichtung zu identifizieren.
- Unterstützte Signalübertragung: Die SATA- oder NVMe-Unterstützung hängt von der Gehäusecontrollerangabe und dem Unterstützungshinweis ab.
- Kompatibilitätsergebnis: Eine passende Steckeraussparung kann dennoch zu einer Nichtübereinstimmung führen, wenn das Gehäuse das Laufwerksprotokoll nicht unterstützt.
M.2-SSD-Längenunterstützung im Gehäuse
Die M.2-SSD-Längenunterstützung hängt davon ab, ob der Gehäuse-Einschub und die Befestigungsposition die Laufwerksgröße korrekt aufnehmen können. Die M.2-SSD-Länge bestimmt den erforderlichen Abstandshalter oder Befestigungspunkt, sodass die physische Passung vom verfügbaren Einschubplatz und der Halterung abhängt.
Ein 2280-Laufwerk passt beispielsweise in viele Gehäusedesigns, aber das bestätigt nicht die Unterstützung für jede kürzere oder längere M.2-SSD-Länge. Ein kürzeres oder längeres Laufwerk kann dennoch die korrekte Abstandshalterposition und den richtigen Befestigungspunkt erfordern, um sicher gehalten zu werden.
Wenn der Gehäuse-Einschub zu kurz ist oder die erforderliche Befestigungsposition fehlt, erreicht das Laufwerk möglicherweise nicht den vorgesehenen Haltepunkt. Die Prüfung der unterstützten Länge vor dem Einbau hilft, die korrekte Passungsgrenze zu ermitteln. Eine Übersicht über Größenkategorien bietet M.2-SSD-Gehäusegrößen.
Die folgende Tabelle ordnet übliche M.2-Größenbezeichnungen der physischen Länge und den Gehäuseanforderungen zu.
| M.2-Größe | Hinweis zur Längenunterstützung |
|---|---|
| 2230 | Erfordert einen passenden Gehäuse-Abstandshalter und eine Befestigungsposition für die kürzere Laufwerkslänge. |
| 2242 | Erfordert einen Gehäuse-Einschub und einen Haltepunkt, die die Laufwerkslänge unterstützen. |
| 2260 | Erfordert die korrekte Befestigungsposition, um das Laufwerk im Gehäuse zu sichern. |
| 2280 | In vielen Gehäusen üblich, erfordert aber dennoch eine explizite Prüfung der Längenunterstützung. |
| 22110 | Erfordert einen längeren Einschubbereich und eine geeignete Halterung für die verlängerte Laufwerkslänge. |
Die Längenunterstützung ist von der Protokollunterstützung getrennt, daher bestätigt eine rein physische Größenübereinstimmung nicht die vollständige Kompatibilität.
Unterstützung für 2230, 2242, 2260 und 2280
2230, 2242, 2260 und 2280 sind übliche M.2-SSD-Längen, die die physische Laufwerksgröße im Gehäuse-Einschub beschreiben. Jede Länge entspricht einer anderen Einschubposition und kann einen passenden Abstandshalter oder Haltepunkt für einen sicheren Sitz erfordern.
Die korrekte Halterung hängt vom Gehäusedesign und den verfügbaren Befestigungspunkten ab. Ein kürzeres Laufwerk benötigt möglicherweise einen verstellbaren Abstandshalter, um Bewegungen zu verhindern, während andere Längen den richtigen Haltepunkt für eine stabile Platzierung erfordern.
Die folgenden Größenbezeichnungen zeigen, wie übliche M.2-Längen mit Einschubunterstützung, Abstandshalterplatzierung und Passungsergebnis zusammenhängen.
- 2230: Eine kürzere Laufwerkslänge, die einen verstellbaren Abstandshalter oder einen spezifischen Haltepunkt für einen sicheren Sitz erfordern kann.
- 2242: Eine übliche Länge, bei der Einschub und Befestigungspunkt mit der Laufwerksposition übereinstimmen müssen.
- 2260: Eine längere Laufwerksgröße, die von der korrekten Abstandshalterposition und der verfügbaren Halterung abhängt.
- 2280: Eine häufig von Gehäusen unterstützte Länge, aber Einschub und Abstandshalter müssen dennoch zur spezifischen Laufwerksgröße passen.
Einbaugrenzen für 22110-Gehäuse
Ein 22110-SSD-Laufwerk benötigt eine explizite Gehäuseunterstützung, da dieses längere Laufwerk ausreichend Einschublänge und den korrekten Befestigungspunkt benötigt. Die Gehäuseunterstützungsangabe sollte die 22110-Kompatibilität bestätigen, bevor ein geeignetes Passungsergebnis erwartet wird.
Eine verbreitete Annahme ist, dass eine Steckerübereinstimmung oder die Unterstützung einer anderen M.2-Länge ein 22110-Laufwerk abdeckt, aber die Gehäusehülle bestimmt die endgültige Passungsgrenze. Ein 22110-SSD-Laufwerk benötigt ausreichende Einschublänge, den korrekten Befestigungspunkt und genügend Freiraum in der Hülle, um ein Scheitern des Einbaus zu vermeiden.
- 22110-Prüfung: Explizite Unterstützung für das längere Laufwerk überprüfen, einschließlich Einschublänge und Gehäusefreiraum.
Physischer Freiraum und Montagepassung vor dem Einbau
Physischer Freiraum und Montagepassung stellen sicher, ob eine theoretisch kompatible M.2-SSD im Gehäuse richtig sitzen, schließen und montiert werden kann. Die Kompatibilität mit dem Laufwerksprotokoll bestätigt nicht, dass die Laufwerksbaugruppe genügend Platz für die korrekte physische Aufnahme hat.
Ein Laufwerk mit einem vorinstallierten Kühlkörper oder einer ungewöhnlich dicken Wärmeleitpaste kann zusätzliche Freiraumbedingungen schaffen. Diese zusätzlichen Teile können die Einschubtiefe, den Gehäuseinnenraum, Kontaktflächen und den Deckelverschluss beeinträchtigen und so ein Passungsrisiko vor dem Einbau darstellen.
Nach Abschluss der Prüfungen von physischem Freiraum und Montagepassung ist der nächste Schritt der Installationsvorgang. Die folgende Checkliste überprüft die Bedingungen, die den Sitz und die Passung vor dem Einbau des Laufwerks beeinflussen.
- Laufwerksdicke: Prüfen, ob die SSD-Dicke ein korrektes Sitzen des Laufwerks im Gehäuse erlaubt.
- Kühlkörper: Sicherstellen, dass ein vorinstallierter Kühlkörper den verfügbaren Freiraum nicht verringert oder den Verschluss verhindert.
- Wärmeleitpad: Prüfen, ob die Dicke des Wärmeleitpads die Einschubtiefe oder den Deckelfreiraum beeinträchtigt.
- Abstandshalterposition: Sicherstellen, dass der Abstandshalter mit der Laufwerksbefestigungsposition übereinstimmt.
- Schraube oder Riegel: Bestätigen, dass die Halterungsmethode das Laufwerk unterstützt, ohne ein Montageproblem zu verursachen.
- Einschubtiefe: Prüfen, ob der Einschub ausreichend Platz für die gesamte Laufwerksbaugruppe bietet.
- Deckelfreiraum: Sicherstellen, dass der Gehäusedeckel nach dem Einsetzen des Laufwerks korrekt schließen kann.
Zum nächsten Schritt nach diesen Prüfungen siehe korrektes Installieren des Laufwerks.

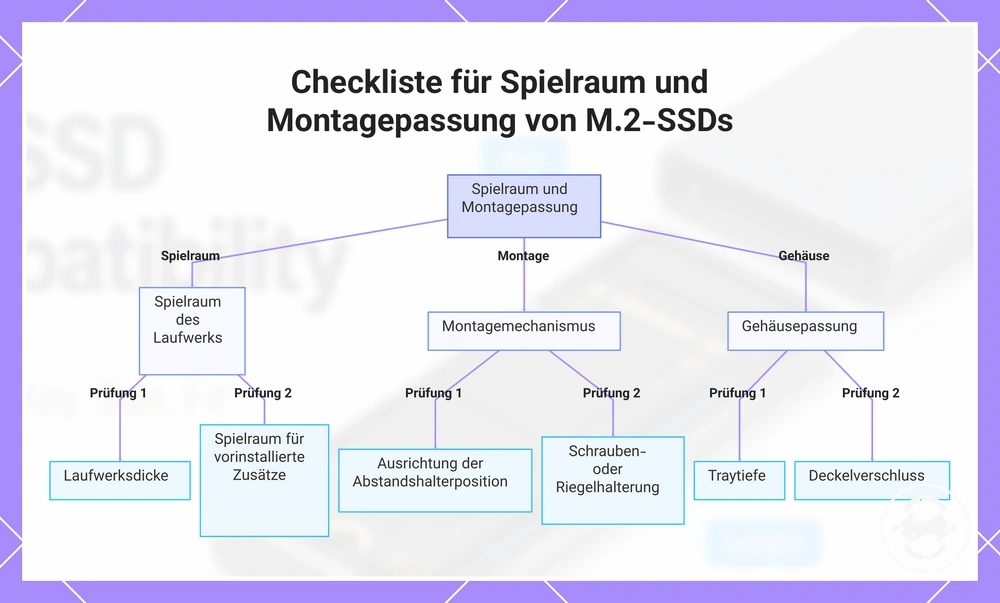

Diese Grafik fasst die wesentlichen Prüfungen von Spielraum und Montagepassung zusammen, die vor dem Einbau einer M.2-SSD durchzuführen sind.
SSD-Dicke, Kühlkörper und Wärmeleitpad-Freiraum
Die SSD-Dicke, angebrachte Komponenten und der Gehäuseplatz bestimmen, ob eine M.2-SSD sicher im Gehäuseinneren sitzen kann. Wenn eine Laufwerksbaugruppe einen räumlichen Konflikt verursacht, wird der physikalische Freiraum zum begrenzenden Faktor für Verschluss und Montagepassung.
Ein Laufwerk mit einem vorinstallierten Kühlkörper oder einem dickeren Wärmeleitpad kann andere Freiraumbedingungen schaffen als eine bloße SSD. Diese Änderungen können den Gehäusedeckel, den Anpressdruck und den Verschluss beeinflussen, daher sollten Modifikationen an Kühlkörper oder Pad sorgfältig bedacht werden, da sie die Einbaubedingungen verändern können.
Die folgende Checkliste überprüft die Freiraumpunkte im Gehäuseinneren:
- SSD-Dicke: Prüfen, ob die Laufwerksdicke einen korrekten Sitz der SSD-Baugruppe im Gehäuse erlaubt.
- Kühlkörper: Sicherstellen, dass ein angebrachter Kühlkörper keinen Freiraumkonflikt mit dem Gehäuse verursacht.
- Wärmeleitpad: Bestätigen, dass die Pad-Höhe einen sicheren Sitz oder korrekten Verschluss nicht verhindert.
- Gehäusedeckel: Deckelfreiraum vor dem Schließen des Gehäuses prüfen.
- Anpressdruck: Sicherstellen, dass die Baugruppe einen geeigneten Kontakt ohne Passungsrisiko ermöglicht.
Passung von Abstandshalter, Schraube und Einschubposition
Die Passung von Abstandshalter, Schraube und Einschubposition bestimmt, ob die M.2-SSD an der korrekten Position für die Laufwerkslänge im Gehäuse gesichert werden kann. Die Halterungshardware verbindet die Laufwerkslänge mit der Einschubposition und ermöglicht so einen sicheren Sitz, wenn die Befestigungspunkte übereinstimmen.
Ein Laufwerk kann dem erwarteten Protokoll und Key entsprechen, aber dennoch schlecht sitzen, wenn Abstandshalter, Schraube, Riegel oder Einschubschlitz nicht korrekt ausgerichtet sind. Die Prüfung der Halterungshardware hilft, Risiken durch losen Halt oder Passungsprobleme vor der Nutzung zu erkennen.
Die folgenden Schritte überprüfen nur die Ausrichtung:
- Die Abstandshalterposition an die unterstützte Laufwerkslänge und Einschubposition anpassen.
- Prüfen, ob das Laufwerk korrekt im Einschubschlitz sitzt, bevor es gesichert wird.
- Bestätigen, dass Schraube oder Riegel zum Design der Halterungshardware passen und einen sicheren Sitz bieten.
Kompatibilität von SSD und Gehäuse prüfen
Die Kompatibilität prüfen, indem die Bedingungen von SSD und Gehäuse vor dem Einbau abgeglichen werden. Die vier Kernprüfungen sind Protokoll, Key, unterstützte Länge und physikalischer Freiraum.
Wenn eine SSD nicht erkannt wird, kann die Ursache in einer Nichtübereinstimmung zwischen dem Laufwerksprotokoll und der Controllerunterstützung des Gehäuses liegen. Zuerst den SSD-Typ und den Unterstützungshinweis des Gehäuses prüfen, um zu bestätigen, ob das Ergebnis Bestanden, Fehlgeschlagen oder Prüfung erforderlich ist.
Eine Kompatibilitäts-Checkliste gliedert die Entscheidung nach den erforderlichen Bedingungen vor der Nutzung:
- Laufwerkstyp und Protokoll: Prüfen, ob das SSD-Protokoll mit dem Unterstützungshinweis des Gehäuses und der Controllerunterstützung übereinstimmt. Ergebnis: Bestanden, wenn das Protokoll unterstützt wird; Fehlgeschlagen, wenn es nicht übereinstimmt; Prüfung erforderlich, wenn die Unterstützungsinformationen unklar sind.
- Key- und Socket-Passung: SSD-Key und Gehäuse-Socket auf physische Passung prüfen. Ergebnis: Bestanden, wenn die Steckerausrichtung übereinstimmt; Fehlgeschlagen, wenn die Key-Form nicht kompatibel ist; Prüfung erforderlich, wenn die Socket-Unterstützung überprüft werden muss.
- Unterstützte Länge: SSD-Länge mit dem Gehäuse-Einschub und den Angaben zur unterstützten Länge abgleichen. Ergebnis: Bestanden, wenn die Laufwerkslänge unterstützt wird; Fehlgeschlagen, wenn der Einschub das Laufwerk nicht aufnehmen kann; Prüfung erforderlich, wenn die Längenangaben unvollständig sind.
- Montagehardware: Abstandshalter, Schraube, Riegel oder Halterung für die Laufwerksposition prüfen. Ergebnis: Bestanden, wenn die SSD korrekt gesichert werden kann; Fehlgeschlagen, wenn die Montageausrichtung nicht möglich ist; Prüfung erforderlich, wenn die Halterungsmethode unklar ist.
- Freiraum: SSD-Dicke, Kühlkörper, Wärmeleitpads und Gehäuseplatz prüfen. Ergebnis: Bestanden, wenn die SSD-Baugruppe korrekt sitzen kann; Fehlgeschlagen, wenn der Freiraum die ordnungsgemäße Passung verhindert; Prüfung erforderlich, wenn der physische Raum begutachtet werden muss.
- Host-Verbindung: Die Host-Verbindungsgrenzen prüfen, die den Betrieb beeinflussen. Ergebnis: Bestanden, wenn die Verbindung den vorgesehenen Einsatzzweck unterstützt; Fehlgeschlagen, wenn die Verbindung ungeeignet ist; Prüfung erforderlich, wenn Grenzen überprüft werden müssen.
Prüfungen von Key, Socket und physischer Passung helfen, die Steckerausrichtung von der vollständigen Kompatibilität zu trennen. Ein Ergebnis „Bestanden" erfordert sowohl die Unterstützungsbedingungen als auch die Überprüfung der physischen Passung.
Prüfungen der unterstützten Länge, der Montagehardware und des Freiraums bestätigen, ob die SSD im Gehäuse gesichert werden kann. Diese Bedingungen helfen, Passungsrisiken vor der Nutzung des Gehäuses zu erkennen.

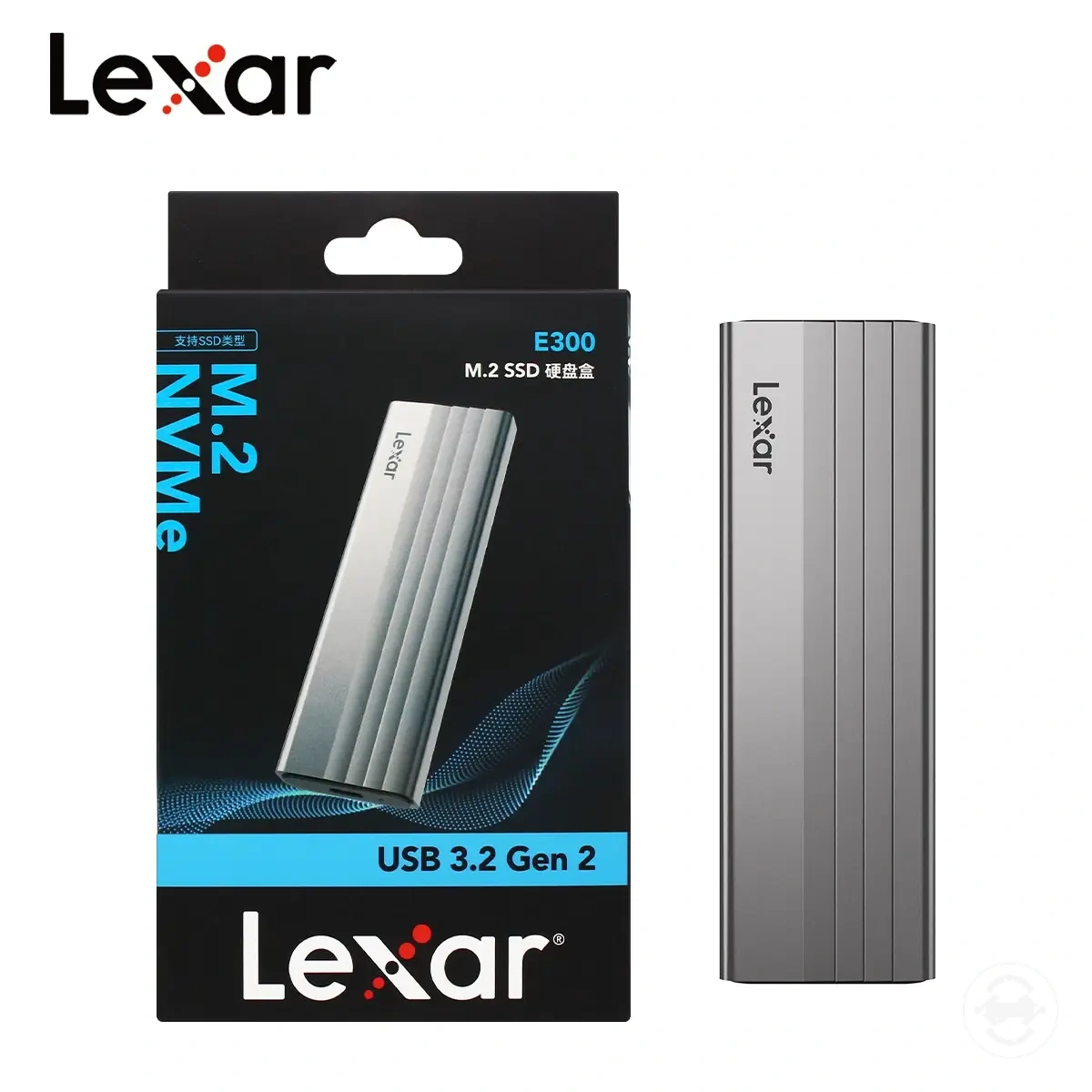

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.
Host-Verbindungsgrenzen können den Betrieb nach Abschluss der Kompatibilitätsprüfungen beeinflussen. Die Bestätigung jeder Bedingung ermöglicht eine klarere Kompatibilitätsentscheidung, bevor fortgefahren wird.

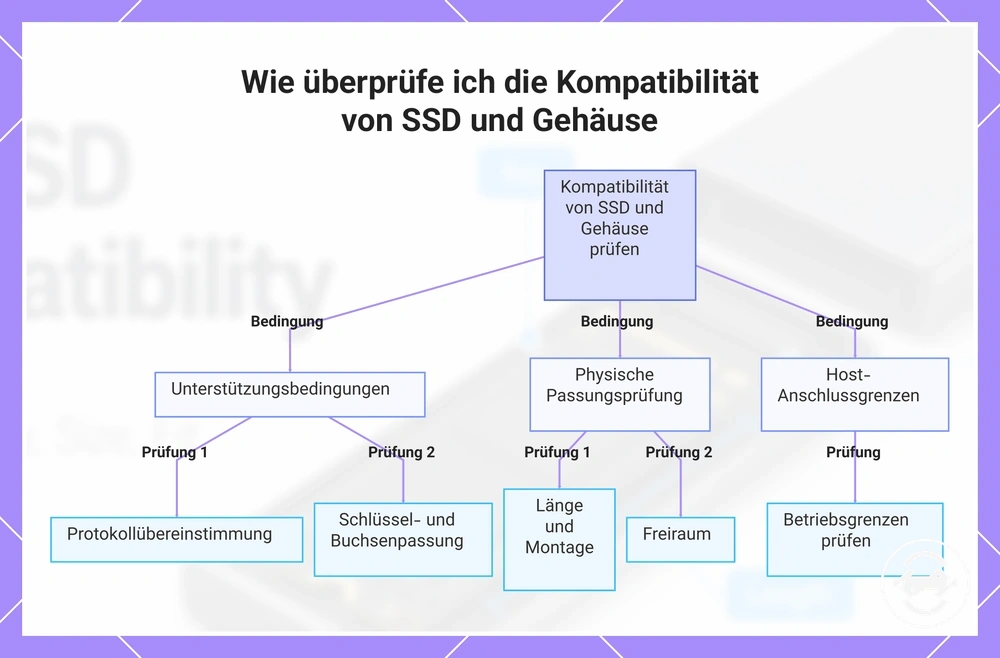

Dieses Diagramm zeigt die vier Kernbedingungen, die für die Kompatibilität von SSD und Gehäuse zu prüfen sind: Protokollunterstützung, Passung des Schlüssels, physische Passung und Host-Anschlussgrenzen.
Kompatibilitätsfehler, die die Funktion des Gehäuses verhindern
Kompatibilitätsfehler sind meist Nichtübereinstimmungsmuster zwischen SSD und Gehäuse, die zu Nichterkennung oder fehlgeschlagenem Einbau führen können. Nicht jedes Erkennungsproblem wird durch Kompatibilität verursacht, aber Prüfungen von Protokoll, Key, unterstützter Länge und physikalischem Freiraum identifizieren übliche Nichtübereinstimmungsmuster.
Protokoll-Nichtübereinstimmungen können verhindern, dass das Gehäuse die SSD-Verbindung unterstützt. Eine NVMe-in-SATA-Nichtübereinstimmung oder eine SATA-in-Nur-NVMe-Nichtübereinstimmung kann auftreten, wenn die Controllerunterstützung des Gehäuses nicht mit dem Laufwerksprotokoll übereinstimmt. Die Prüfung des Unterstützungshinweises und der Controllerkompatibilität hilft, die korrekte nächste Prüfung zu bestätigen.
Ein Laufwerk kann geeignet erscheinen und dennoch eine physikalische Nichtübereinstimmung aufweisen. Ein falscher Key, eine nicht unterstützte Länge, schlechter Sitz oder ein Freiraumkonflikt können während des Einbaus ein Passungsproblem verursachen. Diese Bedingungen sollten zusammen mit den Protokollanforderungen geprüft werden, bevor das Gehäuse als inkompatibel eingestuft wird.
Die folgende Diagnoseliste verbindet übliche Kompatibilitätsfehler mit wahrscheinlichen Symptomen und nächsten Prüfungen.
- NVMe-in-SATA-Nichtübereinstimmung: Symptom: Die SSD wird möglicherweise nicht erkannt. Nächste Prüfung: Sicherstellen, dass der Gehäusecontroller das SSD-Protokoll unterstützt.
- SATA-in-Nur-NVMe-Nichtübereinstimmung: Symptom: Die SSD funktioniert möglicherweise nicht über das Gehäuse. Nächste Prüfung: SATA-Unterstützung in den Gehäusespezifikationen bestätigen.
- Falscher Key: Symptom: SSD und Gehäuse-Socket passen möglicherweise nicht zusammen. Nächste Prüfung: Key- und Socket-Passung bestätigen.
- Nicht unterstützte Länge: Symptom: Die SSD passt möglicherweise nicht in den Einschub oder die Befestigungsposition. Nächste Prüfung: Unterstützte Länge und Halterung überprüfen.
- Schlechter Sitz oder Freiraumkonflikt: Symptom: Das Laufwerk hat möglicherweise ein physikalisches Passungsproblem. Nächste Prüfung: Sitz, Freiraum und Gehäuseplatz prüfen.
- Host-Einschränkung: Symptom: Der Betrieb kann nach dem Anschließen beeinträchtigt sein. Nächste Prüfung: Host-Verbindung und Kabelbedingungen bestätigen.
Host-Einschränkung und Kabeleinschränkung sind von den zentralen SSD- und Gehäusekompatibilitätsprüfungen getrennt. Wenn die Kompatibilitätsprüfungen bestanden werden, die SSD aber nicht erkannt bleibt, sollten weitergehende Erkennungsursachen durch die Fehlerbehebung bei nicht erkannter SSD geprüft werden.
Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

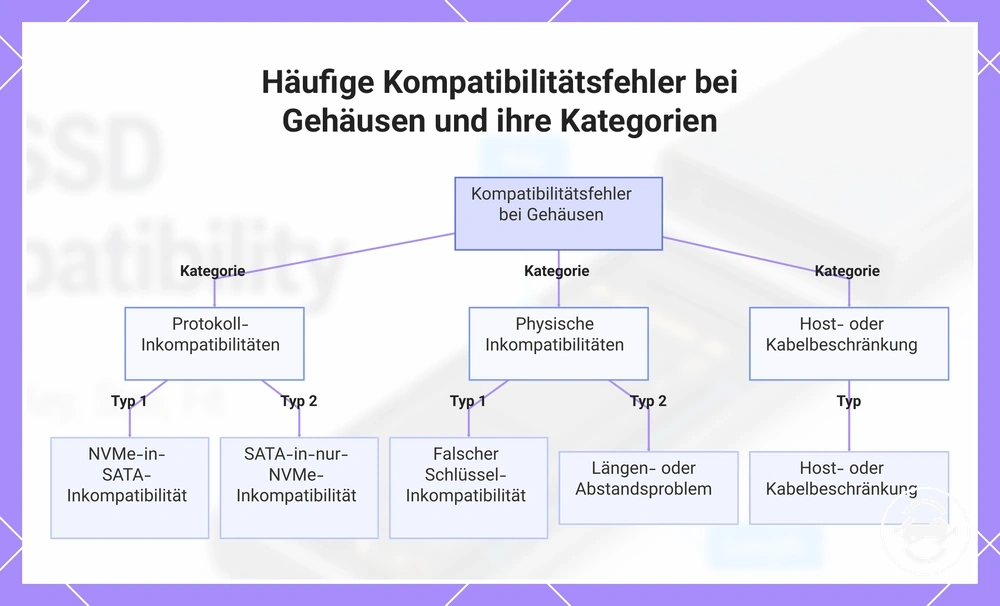

Dieses Diagramm kategorisiert häufige Kompatibilitätsfehler zwischen SSDs und Gehäusen und zeigt die wichtigsten Arten von Protokoll-, physischen und Host-/Kabel-Inkompatibilitäten.
