Tamaños de carcasa para SSD M.2 y compatibilidad de longitud
El soporte de tamaños de carcasas para SSD M.2 depende de la longitud física del SSD, el espacio libre de la carcasa y el punto de montaje disponible. Una carcasa para SSD M.2 aloja una unidad M.2 interna dentro de un rango de tamaño físico, por lo que la compatibilidad de longitud es el criterio principal al verificar el ajuste físico.
El tamaño del SSD M.2 afecta a cómo se alinea la unidad dentro de la bandeja de la carcasa. La longitud del SSD, el espacio libre de la carcasa y la posición de montaje deben coincidir para que la unidad pueda colocarse correctamente. Un punto de montaje adecuado puede proporcionar la retención necesaria para la longitud de unidad seleccionada. La condición final de ajuste depende del diseño de la carcasa y del rango de tamaños compatible.
Los códigos de longitud M.2, como 2230, 2242, 2260, 2280 y 22110, describen diferentes dimensiones físicas que pueden requerir diferentes posiciones de montaje. Para un contexto más amplio sobre carcasas, puede consultar la pagina principal de carcasas para SSD M.2. El soporte de tamaño es una verificación de ajuste físico y por sí solo no determina la compatibilidad de protocolo, la forma de la muesca ni el soporte de velocidad.
Un lector que compare un SSD M.2 con una carcasa puede necesitar verificar el código de tamaño antes de elegir o usar la carcasa. Confirmar la longitud del SSD y la especificación de la carcasa puede ayudar a determinar si el punto de montaje disponible y el espacio libre interno coinciden con el ajuste previsto.

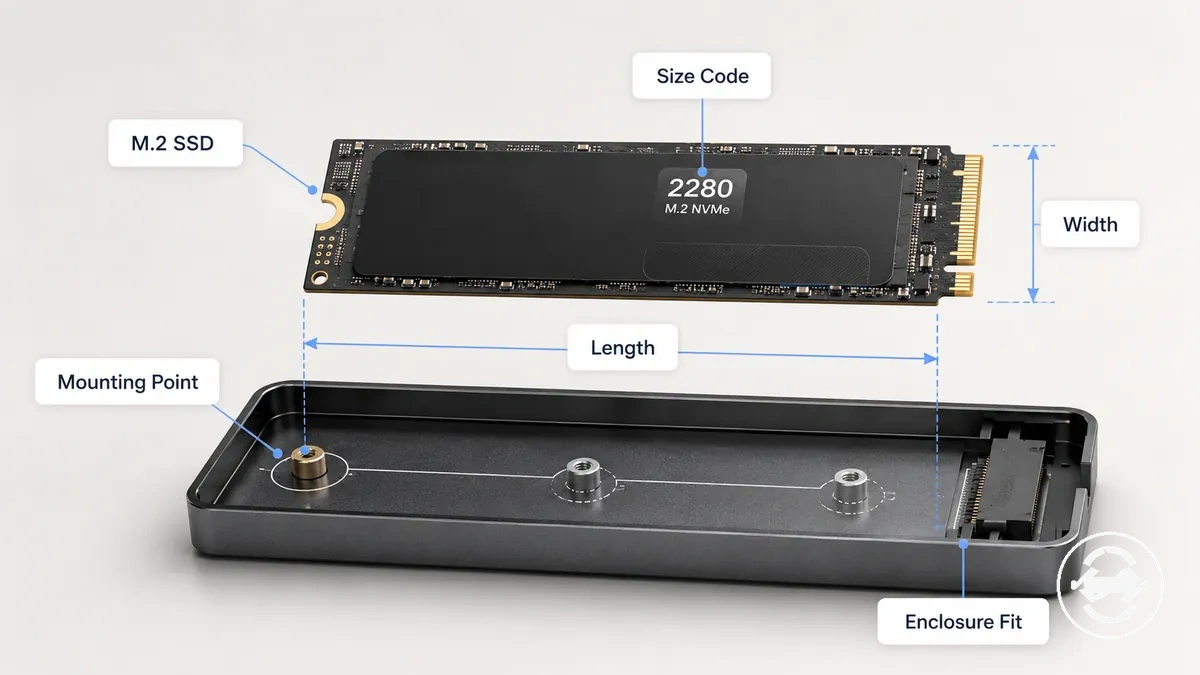

Qué significa el tamaño del SSD M.2 para una carcasa
El tamaño del SSD M.2 es el código físico de anchura y longitud que una carcasa debe soportar para sujetar la unidad de forma segura. El código de tamaño describe las dimensiones físicas del SSD M.2, incluyendo su anchura física y su longitud física. Hacer coincidir el código de tamaño con el diseño de la carcasa ayuda a determinar el ajuste y la sujeción segura de la carcasa.
Un tamaño de SSD M.2 emplea un código de factor de forma numérico para describir las dimensiones de la unidad. Por ejemplo, 2280 representa un tamaño de SSD M.2 con una anchura de 22 mm y una longitud de 80 mm. Este código de anchura y longitud conecta el tamaño de la unidad con la posición de montaje y las dimensiones físicas necesarias para el soporte de la carcasa.
El soporte de tamaño físico solo describe las dimensiones necesarias para el ajuste y la sujeción segura de la carcasa. No confirma la compatibilidad de protocolo, la forma de la muesca, el soporte de puerto ni la capacidad de velocidad, que requieren comprobaciones independientes al evaluar una carcasa para SSD M.2.
Cómo se traducen los códigos de tamaño M.2 a anchura y longitud
El código de tamaño M.2 es un formato que describe la anchura y longitud físicas de un SSD M.2. Los dos primeros dígitos indican la anchura en milímetros, mientras que los dígitos restantes indican la longitud en milímetros. Esta relación entre código y dimensión ayuda a identificar la medida física necesaria para el montaje en la carcasa.
2230, 2280 y 22110 representan diferentes dimensiones de SSD M.2 según sus valores de anchura y longitud. Por ejemplo, 2280 describe una anchura de 22 mm y una longitud de 80 mm, mientras que 22110 describe una anchura de 22 mm y una longitud de 110 mm. Estos códigos de tamaño conectan el código de factor de forma del SSD M.2 con las dimensiones físicas empleadas para el ajuste en la carcasa.
La tabla siguiente organiza los códigos de tamaño M.2 comunes según sus medidas de anchura y longitud. Muestra la relación entre el código, la medida física y la implicación de montaje sin extender el código de tamaño a suposiciones de protocolo o velocidad.
| Código de tamaño M.2 | Anchura | Longitud | Implicación de montaje |
|---|---|---|---|
| 2230 | 22 mm | 30 mm | La compatibilidad con SSD cortos puede requerir un punto de montaje adecuado |
| 2242 | 22 mm | 42 mm | La posición de montaje de la carcasa depende de la longitud compatible |
| 2260 | 22 mm | 60 mm | El ajuste físico depende de la posición de montaje disponible en la carcasa |
| 2280 | 22 mm | 80 mm | Referencia de longitud M.2 común para el dimensionado de la carcasa |
| 22110 | 22 mm | 110 mm | La longitud de SSD larga requiere un espacio libre adecuado en la carcasa |

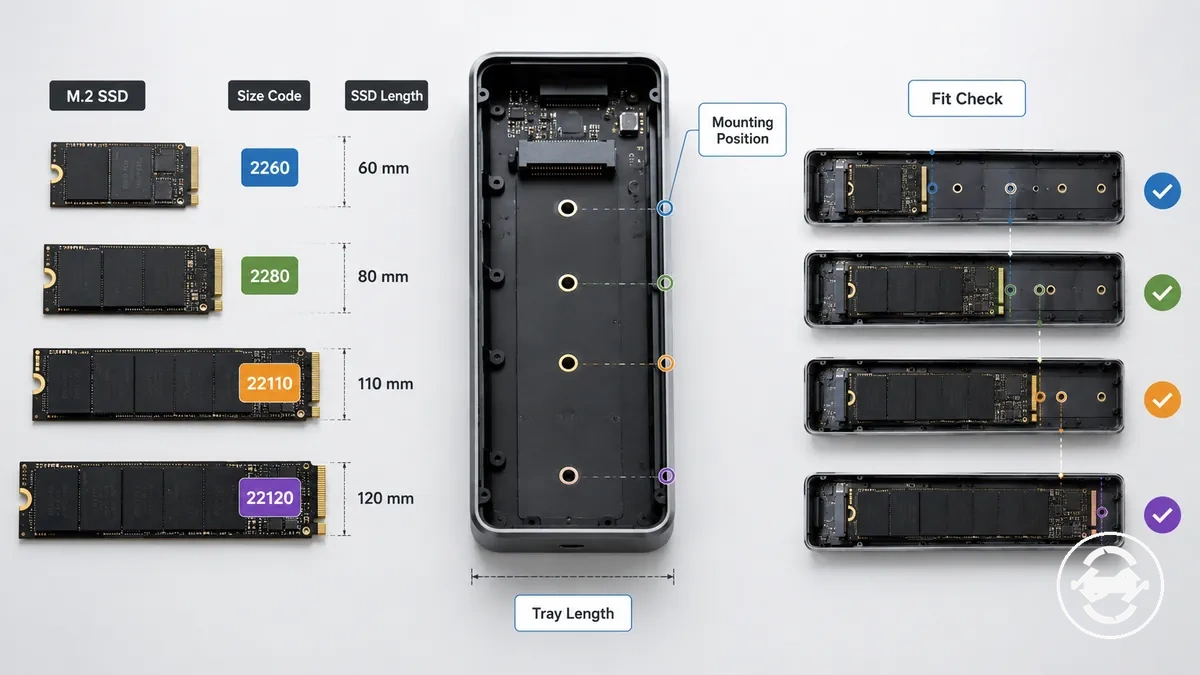

Tabla de tamaños de SSD M.2 para el ajuste en carcasas
La tabla de tamaños de SSD M.2 compara longitudes de SSD comunes con condiciones de ajuste en la carcasa y requisitos de posición de montaje. Los códigos de tamaño 2230, 2242, 2260, 2280 y 22110 describen diferentes longitudes de unidad que pueden necesitar soporte de carcasa correspondiente. Esta tabla es una ayuda para verificar el ajuste, no una garantía universal.
La tabla organiza el tamaño del SSD M.2 por longitud, posición de montaje, condición de ajuste probable y advertencia de soporte. Use una verificación de especificaciones para comparar la longitud del SSD, la posición de montaje, la longitud de la bandeja y el diseño de la carcasa antes de asumir compatibilidad.
| Tamaño de SSD M.2 | Longitud | Posición de montaje | Condición de ajuste y advertencia de soporte |
|---|---|---|---|
| 2230 | 30 mm | Posición de montaje para longitud corta | Puede requerir una posición de separador y una verificación de especificaciones de la carcasa |
| 2242 | 42 mm | Posición de montaje para longitud media | El soporte depende de la ubicación de montaje disponible y del diseño de la carcasa |
| 2260 | 60 mm | Posición de montaje para longitud extendida | El ajuste físico depende de la longitud de la bandeja y del soporte de montaje |
| 2280 | 80 mm | Posición de montaje para longitud común | A menudo usado como tamaño de referencia, pero el soporte depende de las especificaciones de la carcasa |
| 22110 | 110 mm | Posición de montaje para longitud larga | Requiere soporte explícito y espacio libre adecuado en la carcasa |

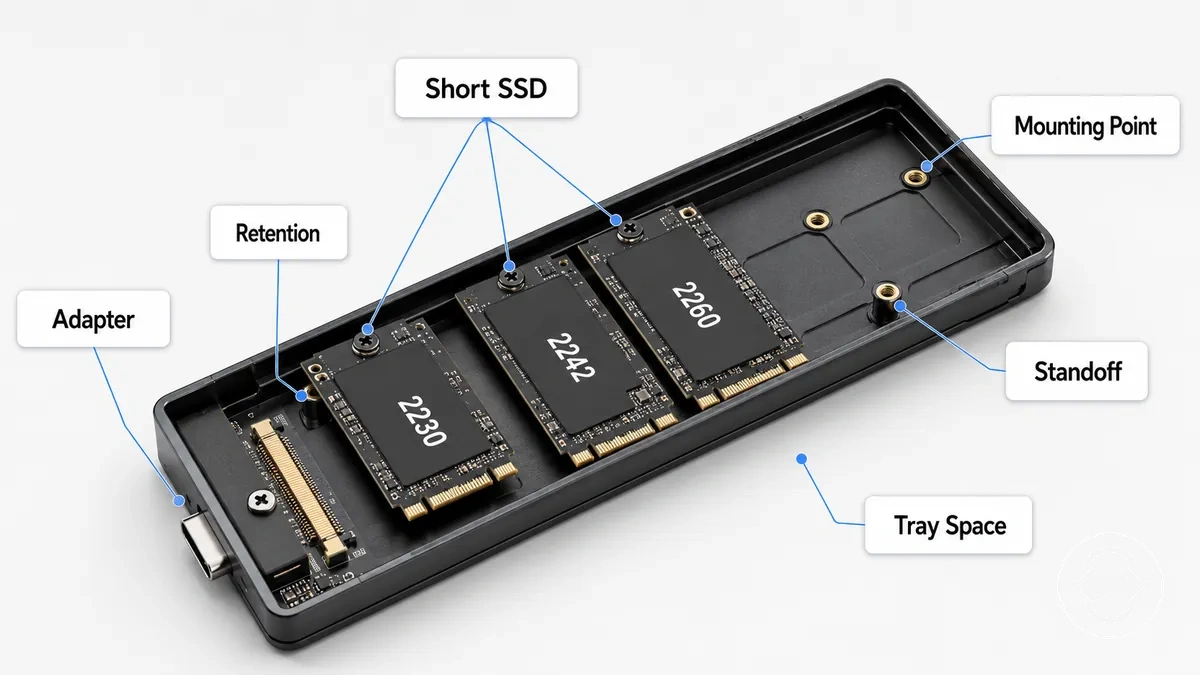

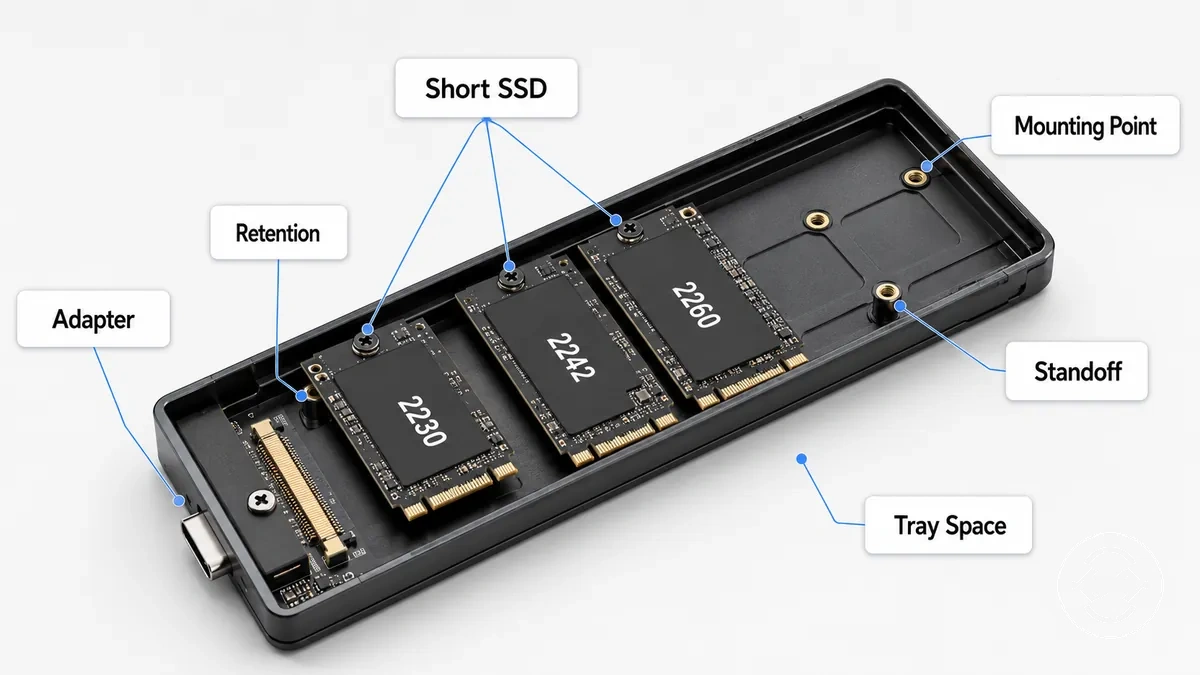

SSD M.2 cortos: 2230, 2242 y 2260
Los SSD M.2 cortos, como 2230, 2242 y 2260, requieren un punto de montaje adecuado para permanecer colocados correctamente dentro de una carcasa. Estas longitudes de SSD más cortas pueden dejar espacio sin usar dentro de una bandeja de carcasa más larga. El herraje de retención correcto ayuda a proporcionar una condición de ajuste adecuada para las unidades cortas.
Un SSD M.2 corto puede usar un separador móvil, un adaptador o un pasador de soporte según el diseño de la carcasa. Un área de bandeja más grande por sí sola puede no proporcionar una retención segura si el herraje de montaje no coincide con la longitud del SSD. El método de retención requerido depende de la posición de montaje disponible y de la estructura de la carcasa.
SSD M.2 2280 estándar
2280 es una referencia común de longitud de SSD M.2 porque emplea una longitud de unidad de 80 mm y muchas carcasas están diseñadas para esa medida. Un SSD M.2 2280 utiliza un punto de montaje basado en la longitud de la bandeja de la carcasa y la posición del separador disponible. Esta referencia de longitud común describe el ajuste físico, no una declaración completa de compatibilidad.
Un lector que compare un SSD 2280 con una carcasa de múltiples longitudes puede verificar si la bandeja de la carcasa proporciona el punto de montaje y la posición del separador correctos. Una ubicación de retención adecuada puede favorecer el ajuste físico, pero la compatibilidad con 2280 por sí sola no confirma la compatibilidad de protocolo, velocidad ni sistema operativo.

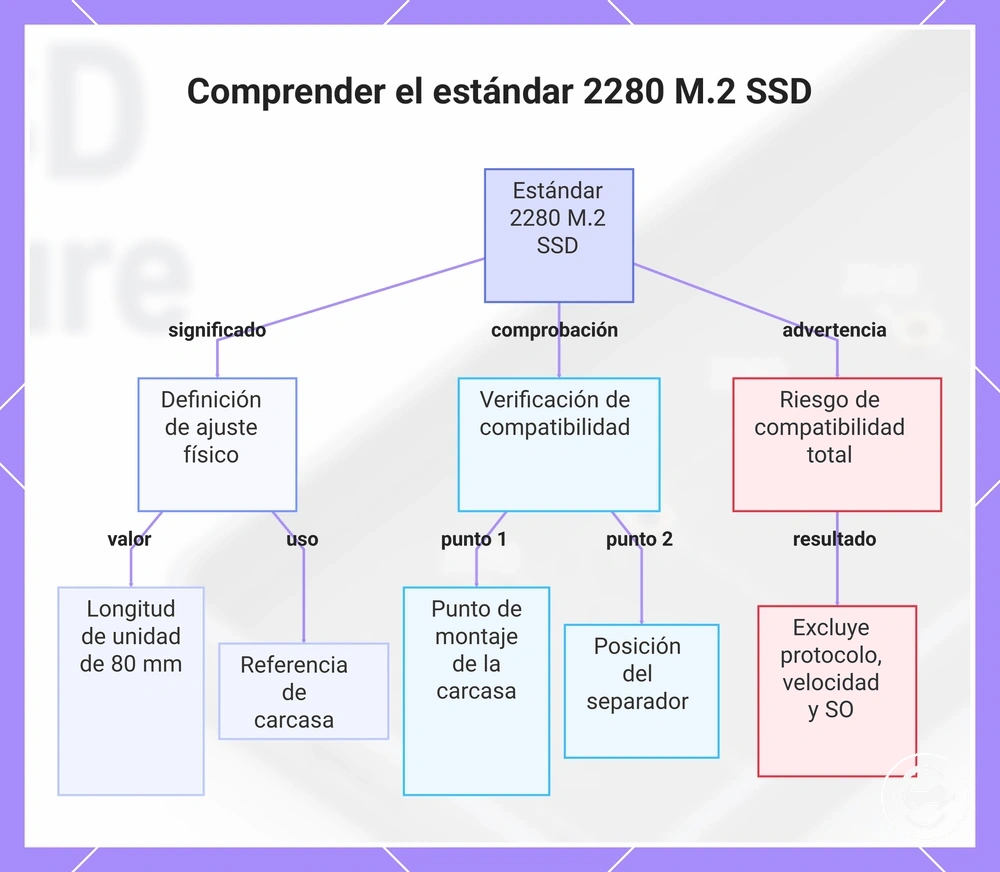

Este gráfico explica qué significa el estándar 2280 M.2 SSD, qué verificar para el ajuste físico y por qué no garantiza la compatibilidad total.
SSD M.2 largos 22110
Los SSD M.2 22110 utilizan una longitud de 110 mm y requieren soporte explícito en la carcasa para sus dimensiones físicas. Un SSD M.2 largo necesita un espacio libre adecuado en la carcasa y una posición de orificio de montaje correspondiente para el ajuste físico. El soporte para 22110 es una condición independiente que no debe inferirse a partir de longitudes de SSD M.2 más cortas.
Si un SSD M.2 largo no coincide con el espacio libre disponible en la carcasa o con el orificio de montaje, puede resultar en una condición de ajuste no compatible. Un punto de soporte 2280 no es suficiente para confirmar el soporte de 22110, porque el SSD más largo requiere una condición de montaje independiente. Verifique la especificación de la carcasa para conocer el soporte explícito antes de confiar en la posición de montaje disponible.
Advertencia: El espacio disponible dentro de una carcasa no sustituye la necesidad de un orificio de montaje adecuado y un método de retención para un SSD M.2 22110.

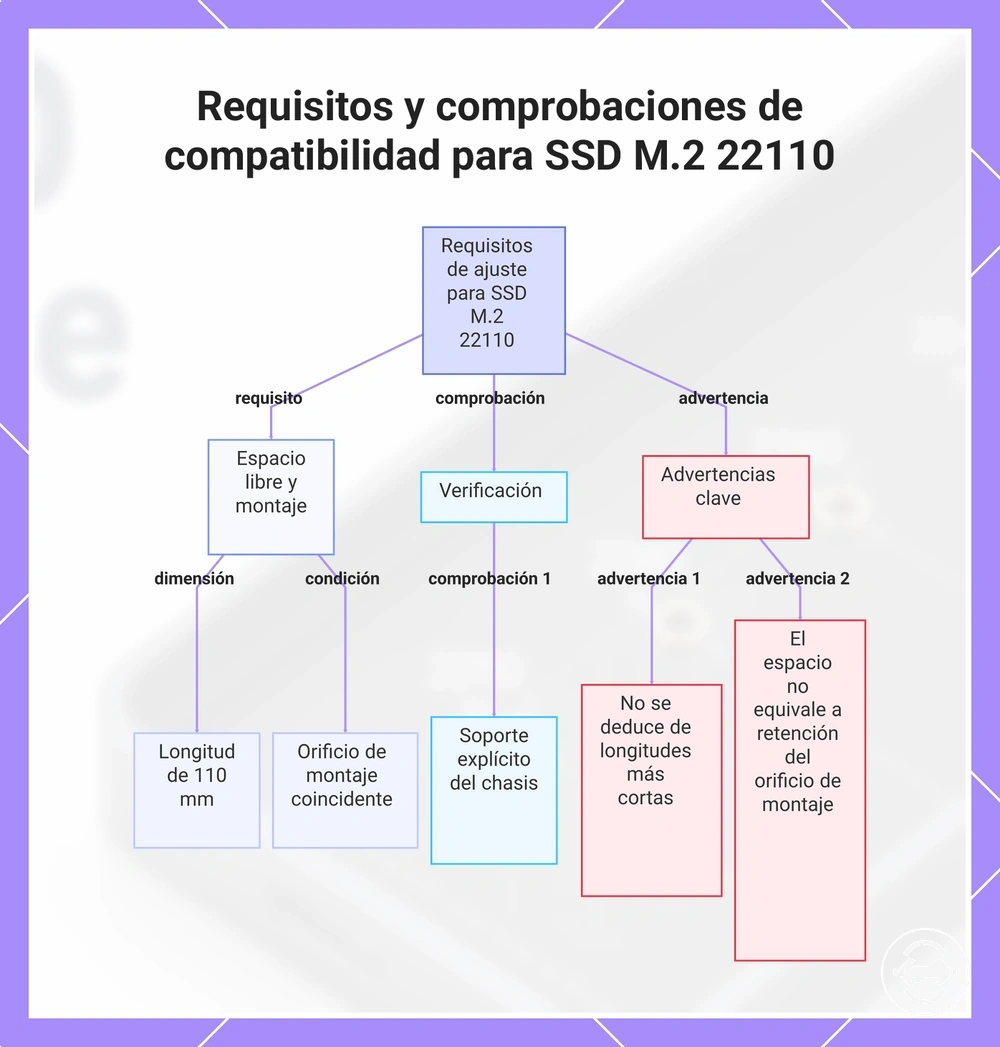

Este gráfico explica los requisitos físicos clave, el paso de verificación y las advertencias importantes para instalar una SSD M.2 22110.
Cómo identificar el tamaño M.2 que usa su SSD
Puede identificar el tamaño M.2 verificando el código impreso en el SSD, revisando la especificación del producto o midiendo directamente la unidad. Estas fuentes ayudan a determinar el tamaño M.2 antes de comparar el SSD con el soporte de la carcasa. Las fuentes de evidencia más seguras son la etiqueta del SSD, los detalles de la especificación y las dimensiones físicas.
Un código impreso o una marca en la etiqueta pueden proporcionar información de tamaño desde el propio SSD. Una especificación del producto o una hoja de especificaciones puede listar las dimensiones físicas, mientras que la medición directa puede ayudar cuando no se dispone de otra información. Verificar el tamaño del SSD es independiente de verificar el soporte de la carcasa, porque la carcasa tiene su propia posición de montaje y condiciones de ajuste.
Use estos métodos de verificación al identificar un tamaño de SSD M.2:
- Código impreso: Verifique la marca de la etiqueta del SSD para obtener la información del código de tamaño disponible.
- Especificación del producto: Revise la especificación del producto o los detalles del listado para conocer las dimensiones físicas indicadas.
- Medición directa: Mida la anchura y longitud del SSD en milímetros cuando no se disponga de la información de tamaño.
- Especificación de la carcasa: Compare el tamaño de SSD identificado con los detalles de soporte de la carcasa y las condiciones de montaje.
- Alternativa si falta la etiqueta: Use una medición cuidadosa o una consulta de especificaciones cuando la etiqueta del SSD o la información del listado estén incompletas.
Si la etiqueta del SSD falta o la información del producto está incompleta, realice comprobaciones visuales seguras y evite la extracción forzada o la manipulación innecesaria. Después de identificar el tamaño del SSD, puede revisar los SSD installation steps para la siguiente etapa de uso de la carcasa.

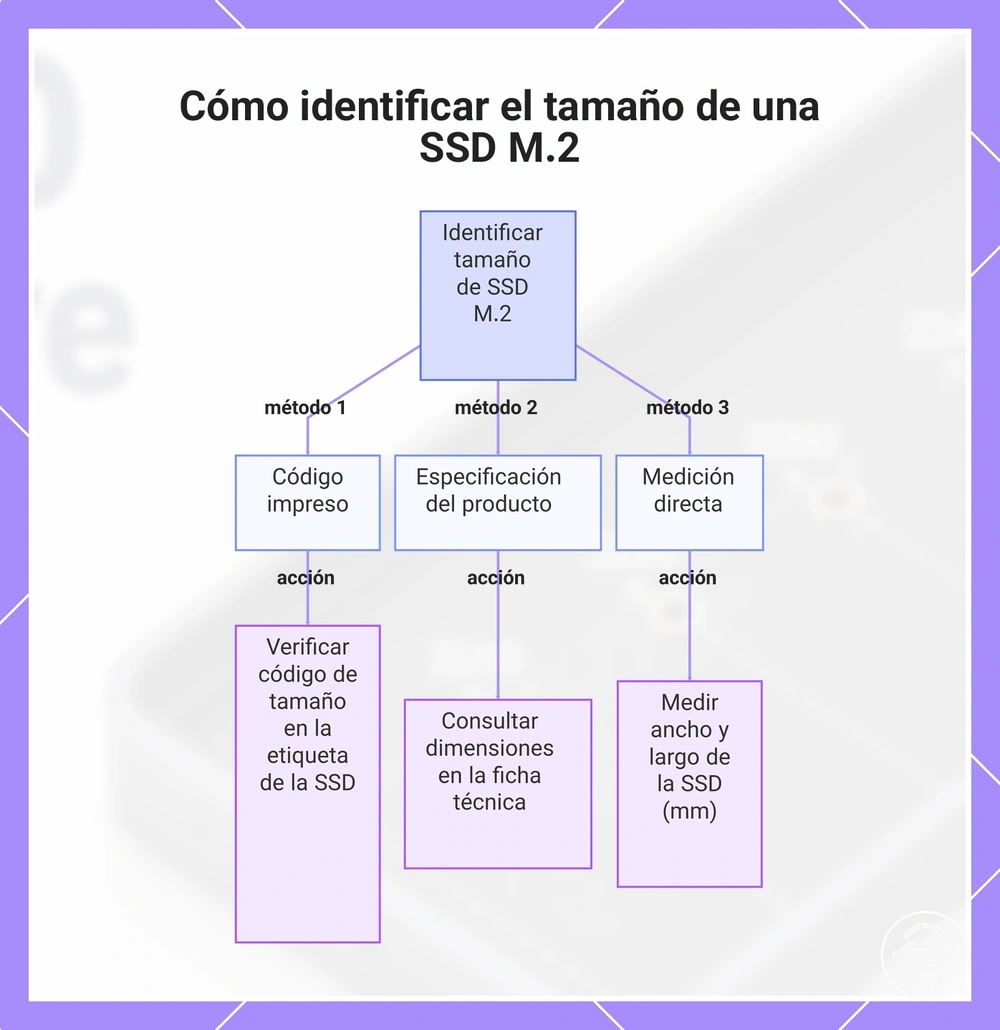

Este gráfico muestra los tres métodos principales de verificación para determinar el tamaño de una SSD M.2: código impreso, especificación del producto y medición directa.
Carcasas para SSD M.2 ajustables y puntos de montaje
Una carcasa para SSD M.2 ajustable utiliza funciones de montaje móviles para admitir diferentes longitudes de SSD mediante puntos de montaje ajustables. Estas funciones pueden incluir separadores móviles, tornillos, pasadores o posiciones de bandeja que cambian cómo se coloca un SSD dentro de la bandeja de la carcasa. El soporte ajustable es una característica del punto de montaje que depende del diseño de la carcasa y no una declaración universal de compatibilidad.
Los separadores móviles, las posiciones de tornillos, los pasadores de soporte y las posiciones de bandeja pueden ajustar el método de retención para diferentes longitudes de SSD. La bandeja de la carcasa proporciona el espacio disponible, mientras que el herraje de montaje ayuda a determinar el resultado del ajuste. Las longitudes compatibles dependen de los puntos de montaje disponibles, el método de retención y el espacio libre físico.
Antes de considerar ejemplos ilustrativos de productos, revise las condiciones principales de soporte de una carcasa para SSD M.2 ajustable:
- Longitudes compatibles: Verifique qué longitudes de SSD están diseñadas para admitir los puntos de montaje.
- Movimiento del separador: Compruebe si el separador móvil o la posición de montaje se alinean con la longitud del SSD.
- Retención por tornillo o pasador: Revise el herraje de retención utilizado para sujetar el SSD en posición.
- Espacio libre en la bandeja: Confirme que la bandeja de la carcasa proporciona el espacio libre físico adecuado para la longitud del SSD.
- Verificación de documentación: Revise las especificaciones de la carcasa para conocer las longitudes compatibles y las condiciones de montaje.
Las carcasas para SSD M.2 ajustables pueden ofrecer opciones de montaje flexibles, pero el resultado del ajuste sigue dependiendo de la longitud del SSD, el herraje de retención y el espacio libre físico. Las señales clave de decisión son las longitudes compatibles, las posiciones de montaje adecuadas y las condiciones de soporte documentadas de la carcasa.

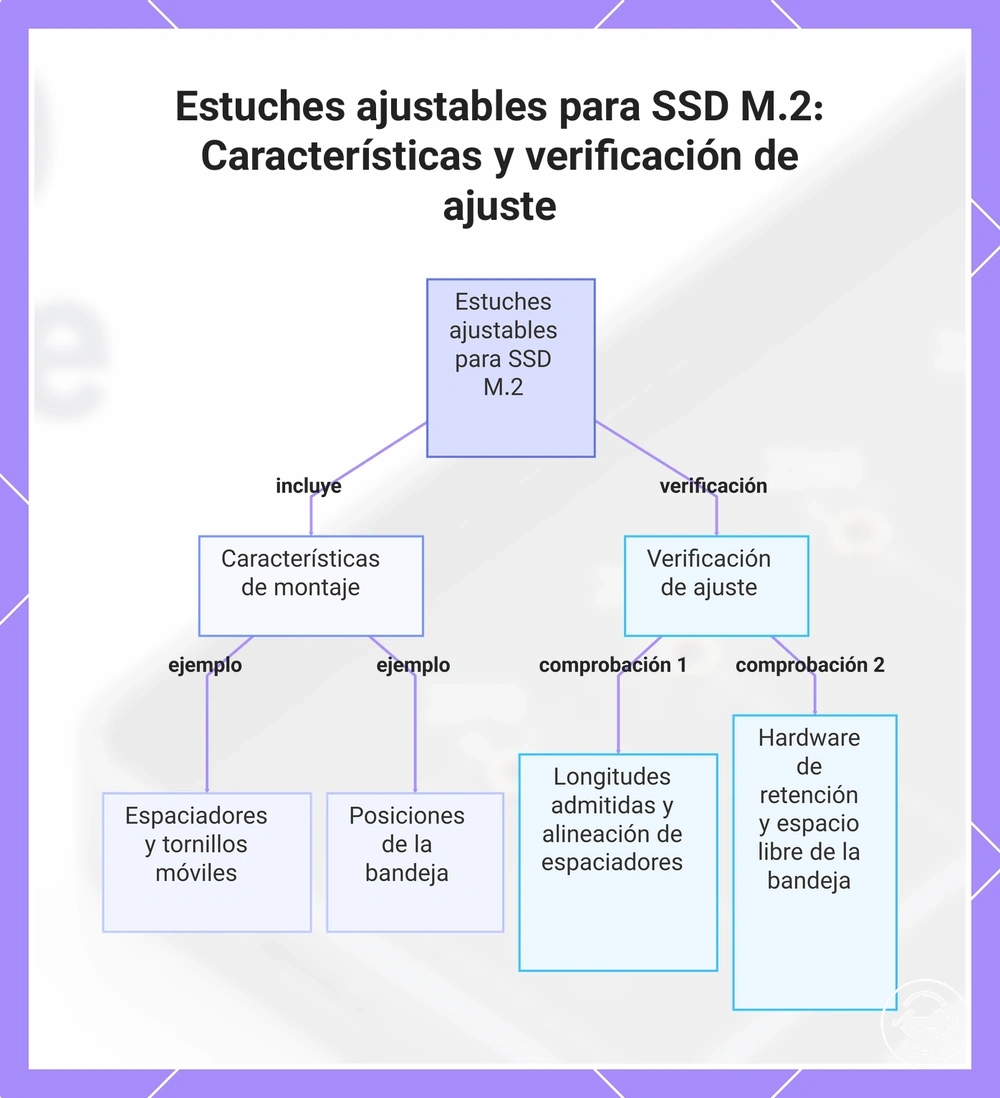

Este gráfico muestra las características de montaje clave de los estuches ajustables para SSD M.2 y las condiciones que deben verificarse para un ajuste adecuado de la SSD.

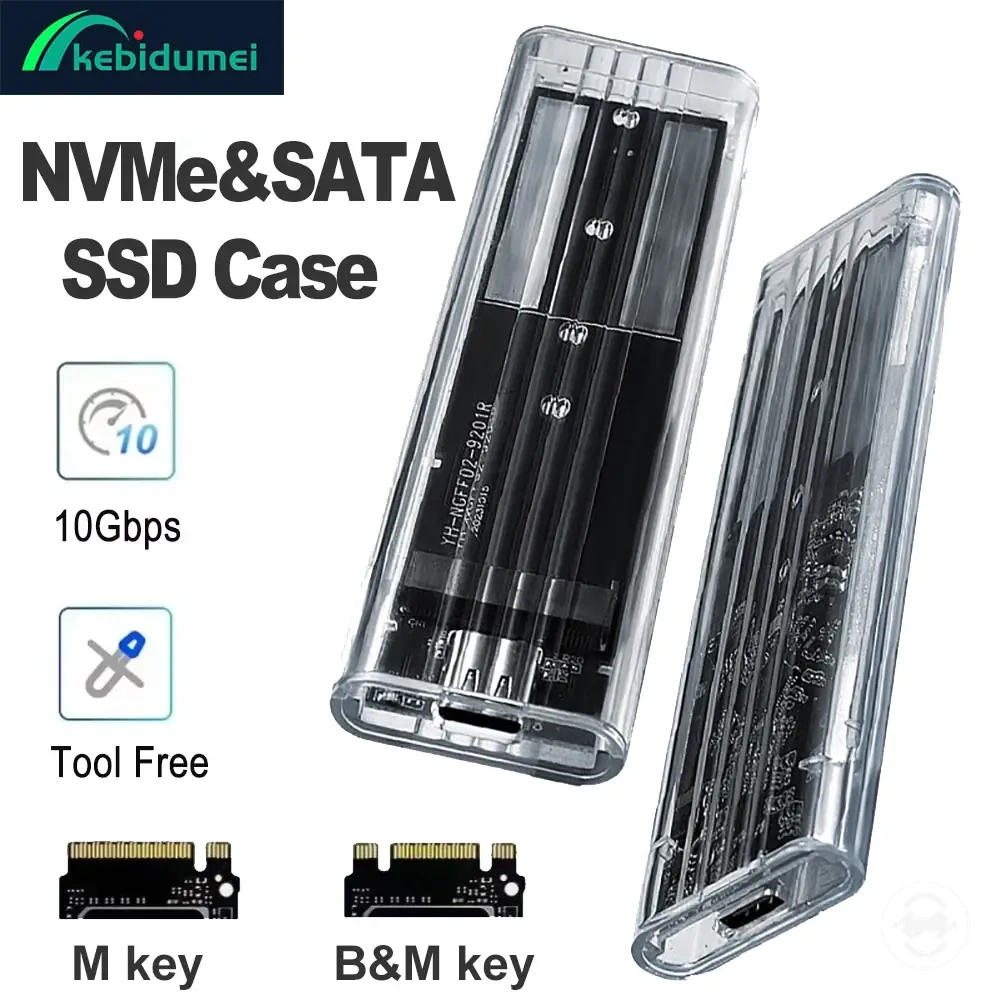

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
Cuándo un SSD M.2 más pequeño cabe en una carcasa más grande
Un SSD M.2 más pequeño puede caber en una carcasa más grande cuando la carcasa proporciona el punto de montaje o método de retención correctos para esa longitud de SSD. Un cuerpo de carcasa más grande puede ofrecer espacio físico adicional, pero el ajuste seguro depende de la posición del separador y del herraje de retención. El punto de montaje determina si el SSD más corto se puede sujetar correctamente.
El espacio vacío dentro de una bandeja de carcasa más grande no crea automáticamente un problema, pero tampoco confirma un montaje seguro. Un SSD M.2 más pequeño puede requerir un método de retención, punto de montaje o posición de separador adecuados para mantenerse estable. El resultado del ajuste depende de cómo se alinea la longitud del SSD con la bandeja de la carcasa y el herraje disponible.
La diferencia entre espacio físico, montaje seguro y compatibilidad total se puede separar en estas condiciones:
| Condición | Significado |
|---|---|
| Espacio físico | Un cuerpo de carcasa más grande tiene suficiente espacio para una longitud de SSD más corta. |
| Montaje seguro | La carcasa proporciona el punto de montaje y método de retención correctos para una colocación estable. |
| Compatibilidad total | Requiere comprobaciones adicionales más allá del tamaño de la carcasa y el montaje físico. |
Una unidad más corta puede tener riesgo de movimiento si el herraje de retención no coincide con la longitud del SSD. Una bandeja más grande puede proporcionar espacio, pero la colocación estable depende del punto de montaje y la condición de retención.
El espacio físico, el montaje seguro y la compatibilidad total son comprobaciones independientes al comparar un SSD M.2 más pequeño con una carcasa más grande. Para criterios adicionales de evaluación de carcasas, revise las comprobaciones completas de compatibilidad para entender otras condiciones de soporte.
Compatibilidad de tamaño frente a compatibilidad total de carcasas M.2
La compatibilidad de tamaño es solo una condición al verificar una carcasa para SSD M.2. Una carcasa puede ofrecer soporte físico para un tamaño de SSD M.2, pero la compatibilidad general también depende del tipo de unidad, la forma de la muesca, el protocolo, el puerto, la velocidad y los requisitos de instalación. El ajuste físico ayuda a determinar si el SSD se puede montar, pero no confirma todas las condiciones de compatibilidad.
Un SSD M.2 y una carcasa necesitan atributos coincidentes más allá del tamaño. El tipo de unidad, la forma de la muesca y el protocolo afectan a cómo se conecta el SSD con la carcasa. Las consideraciones de puerto y velocidad son comprobaciones independientes, mientras que los requisitos de instalación pueden afectar la retención y el resultado del ajuste.
Para una visión más amplia de los requisitos de la carcasa, revise las comprobaciones completas de compatibilidad para entender cómo la compatibilidad de tamaño se integra en la decisión general de compatibilidad.
Use estas comprobaciones para separar la compatibilidad de tamaño físico de otros requisitos de la carcasa:
- Compatibilidad de tamaño: Confirme que la posición de montaje de la carcasa coincide con las dimensiones físicas del SSD M.2.
- Tipo de unidad: Verifique que la carcasa admita el tipo de SSD previsto.
- Forma de la muesca: Asegúrese de que el diseño de conexión del SSD se alinee con el soporte de la carcasa.
- Protocolo: Verifique la compatibilidad de protocolo como una condición independiente.
- Puerto o clase de velocidad: Revise las especificaciones de puerto y velocidad por separado.
- Requisitos de instalación: Confirme el herraje de retención y las condiciones de instalación para el SSD.
Una vez claras las condiciones de tamaño y compatibilidad, las comprobaciones generales de compra pueden ayudar a comparar las características y factores de decisión restantes de la carcasa. Revise los puntos que revisar antes de comprar para continuar evaluando opciones de carcasas.
Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

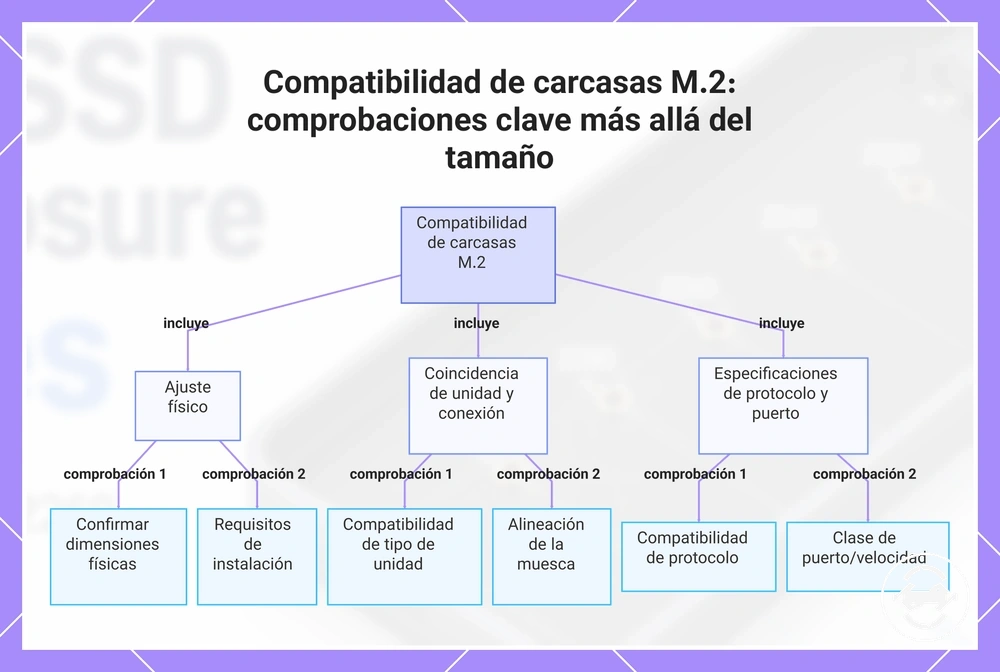

Este gráfico muestra las seis comprobaciones de compatibilidad para una carcasa de SSD M.2, destacando que la compatibilidad de tamaño es solo una de varias condiciones.
