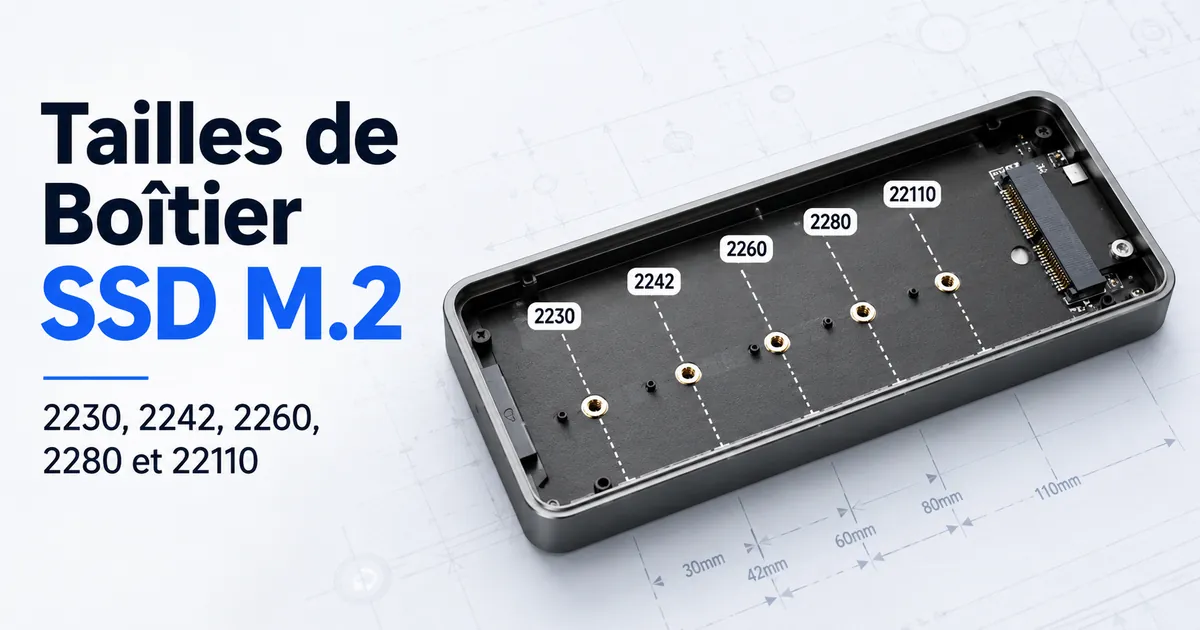

Tailles des boîtiers SSD M.2 et compatibilité de longueur
Le support des tailles de boîtier SSD M.2 dépend de la longueur physique du SSD, du dégagement du boîtier et du point de montage disponible. Un boîtier SSD M.2 accueille un disque M.2 interne dans une plage de tailles physiques, ce qui fait de la compatibilité de longueur le principal critère de décision lors de la vérification de l'ajustement physique.
La taille du SSD M.2 affecte la manière dont le disque s'aligne dans le plateau du boîtier. La longueur du SSD, le dégagement du boîtier et la position de montage doivent correspondre pour que le disque soit positionné correctement. Un point de montage adapté peut fournir la retenue nécessaire pour la longueur de disque choisie. La condition d'ajustement finale dépend de la conception du boîtier et de la plage de tailles prise en charge.
Les codes de longueur M.2 tels que 2230, 2242, 2260, 2280 et 22110 décrivent différentes dimensions physiques qui peuvent nécessiter différentes positions de montage. Pour un contexte plus large sur les boîtiers, vous pouvez consulter la page principale sur les boîtiers SSD M.2. Le support des tailles est une vérification d'ajustement physique et ne détermine pas en soi la compatibilité du protocole, l'encoche ou le support de vitesse.
Un lecteur qui compare un SSD M.2 avec un boîtier peut avoir besoin de vérifier le code de taille avant de choisir ou d'utiliser le boîtier. Confirmer la longueur du SSD et les spécifications du boîtier peut aider à déterminer si le point de montage disponible et le dégagement interne correspondent à l'ajustement physique souhaité.

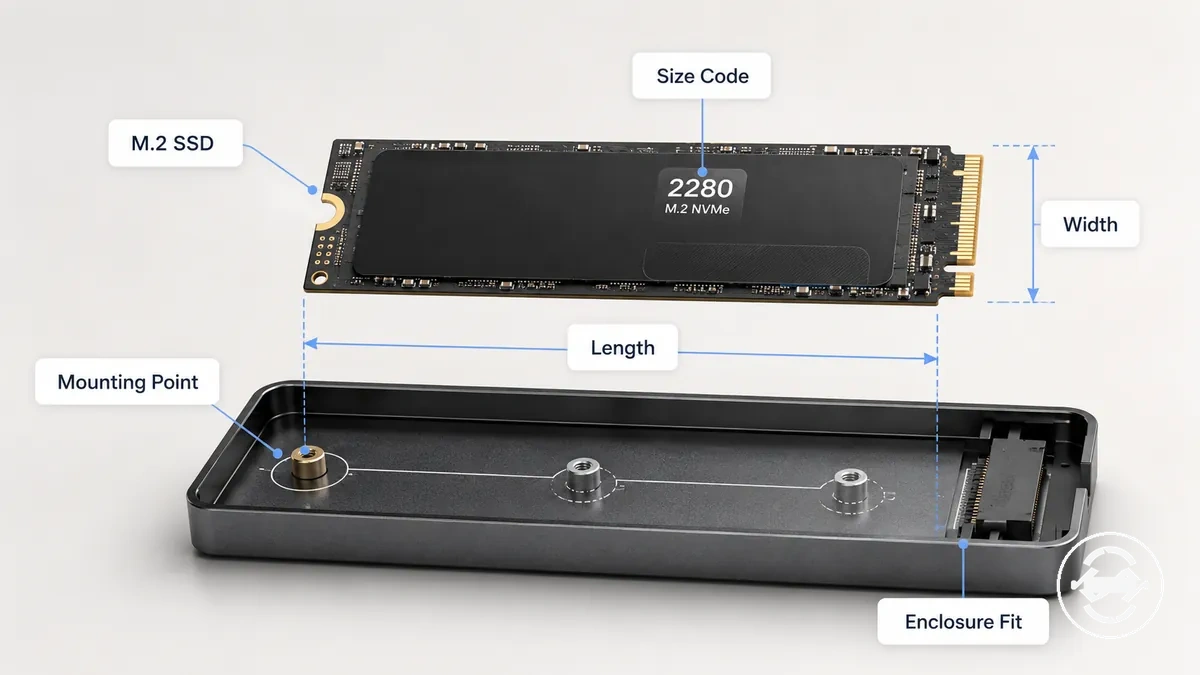

Ce que la taille du SSD M.2 signifie pour un boîtier
La taille du SSD M.2 est le code de largeur et longueur physique qu'un boîtier doit prendre en charge pour maintenir le disque de manière sécurisée. Le code de taille décrit les dimensions physiques du SSD M.2, incluant sa largeur physique et sa longueur physique. La correspondance entre le code de taille et la conception du boîtier aide à déterminer l'ajustement du boîtier et le montage sécurisé.
Une taille de SSD M.2 utilise un code de facteur de forme numérique pour décrire les dimensions du disque. Par exemple, 2280 représente une taille de SSD M.2 avec une largeur de 22 mm et une longueur de 80 mm. Ce code de largeur et longueur relie la taille du disque à la position de montage et aux dimensions physiques requises pour la prise en charge par le boîtier.
Le support des tailles physiques décrit uniquement les dimensions nécessaires à l'ajustement dans le boîtier et au montage sécurisé. Il ne confirme pas la compatibilité du protocole, l'encoche, le support du port ou la capacité de vitesse, qui nécessitent des vérifications distinctes lors de l'évaluation d'un boîtier SSD M.2.
Comment les codes de taille M.2 se traduisent en largeur et longueur
Le code de taille M.2 est un format qui décrit la largeur et la longueur physiques d'un SSD M.2. Les deux premiers chiffres indiquent la largeur en millimètres, tandis que les chiffres restants indiquent la longueur en millimètres. Cette relation code-dimension permet d'identifier la mesure physique nécessaire pour le montage dans le boîtier.
2230, 2280 et 22110 représentent différentes dimensions de SSD M.2 basées sur leurs valeurs de largeur et de longueur. Par exemple, 2280 décrit une largeur de 22 mm et une longueur de 80 mm, tandis que 22110 décrit une largeur de 22 mm et une longueur de 110 mm. Ces codes de taille relient le code de facteur de forme du SSD M.2 aux dimensions physiques utilisées pour les considérations d'ajustement dans le boîtier.
Le tableau ci-dessous organise les codes de taille M.2 courants par leurs mesures de largeur et de longueur. Il montre la relation entre le code, la mesure physique et l'implication pour le montage, sans étendre le code de taille à des hypothèses de protocole ou de vitesse.
| Code de taille M.2 | Largeur | Longueur | Implication pour le montage |
|---|---|---|---|
| 2230 | 22 mm | 30 mm | La prise en charge d'une longueur de SSD courte peut nécessiter un point de montage correspondant |
| 2242 | 22 mm | 42 mm | La position de montage du boîtier dépend de la longueur prise en charge |
| 2260 | 22 mm | 60 mm | L'ajustement physique dépend de la position de montage disponible du boîtier |
| 2280 | 22 mm | 80 mm | Référence de longueur M.2 courante pour le dimensionnement du boîtier |
| 22110 | 22 mm | 110 mm | Une longueur de SSD longue nécessite un dégagement de boîtier approprié |

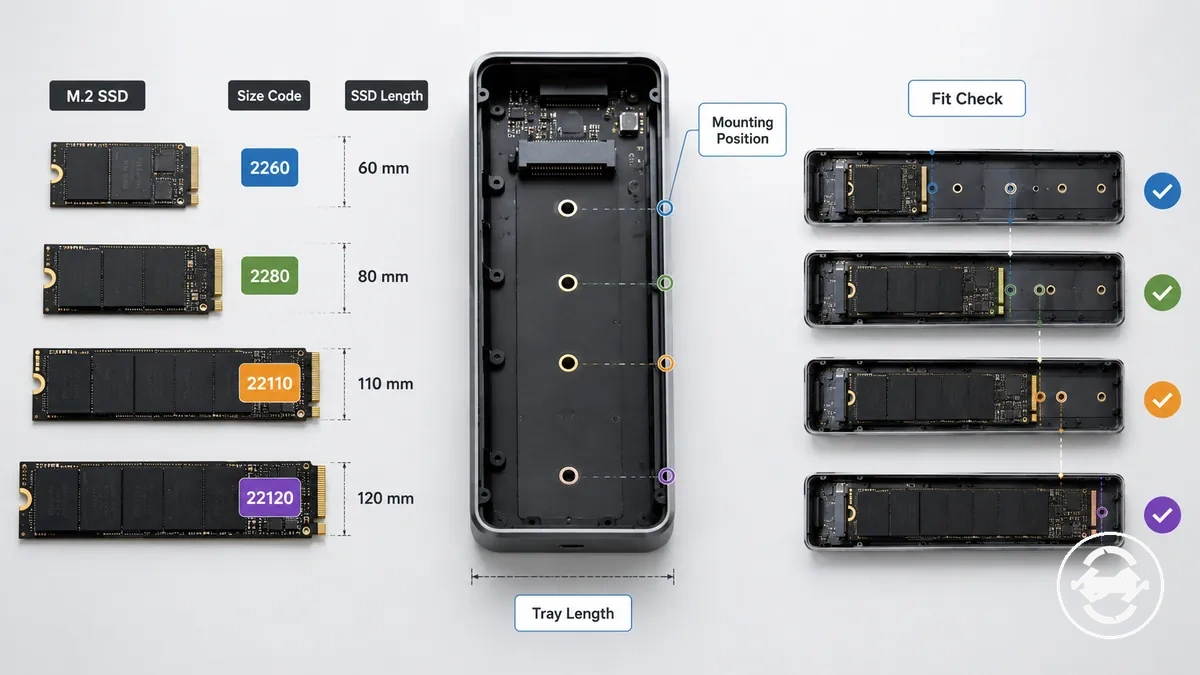

Tableau des tailles de SSD M.2 pour l'ajustement dans le boîtier
Le tableau des tailles de SSD M.2 compare les longueurs de SSD courantes avec les conditions d'ajustement dans le boîtier et les exigences de position de montage. Les codes de taille 2230, 2242, 2260, 2280 et 22110 décrivent différentes longueurs de disque qui peuvent nécessiter une prise en charge correspondante du boîtier. Ce tableau est une aide à la vérification d'ajustement plutôt qu'une garantie universelle.
Le tableau organise la taille du SSD M.2 par longueur, position de montage, condition d'ajustement probable et réserve de prise en charge. Utilisez une vérification des spécifications pour comparer la longueur du SSD, la position de montage, la longueur du plateau et la conception du boîtier avant de supposer la prise en charge.
| Taille du SSD M.2 | Longueur | Position de montage | Condition d'ajustement et réserve de prise en charge |
|---|---|---|---|
| 2230 | 30 mm | Position de montage pour longueur courte | Peut nécessiter une position d'entretoise correspondante et une vérification des spécifications du boîtier |
| 2242 | 42 mm | Position de montage pour longueur moyenne | La prise en charge dépend de l'emplacement de montage disponible et de la conception du boîtier |
| 2260 | 60 mm | Position de montage pour longueur étendue | L'ajustement physique dépend de la longueur du plateau et du support de montage |
| 2280 | 80 mm | Position de montage pour longueur courante | Souvent utilisé comme taille de référence, mais la prise en charge dépend des spécifications du boîtier |
| 22110 | 110 mm | Position de montage pour longueur longue | Nécessite une prise en charge explicite et un dégagement de boîtier approprié |

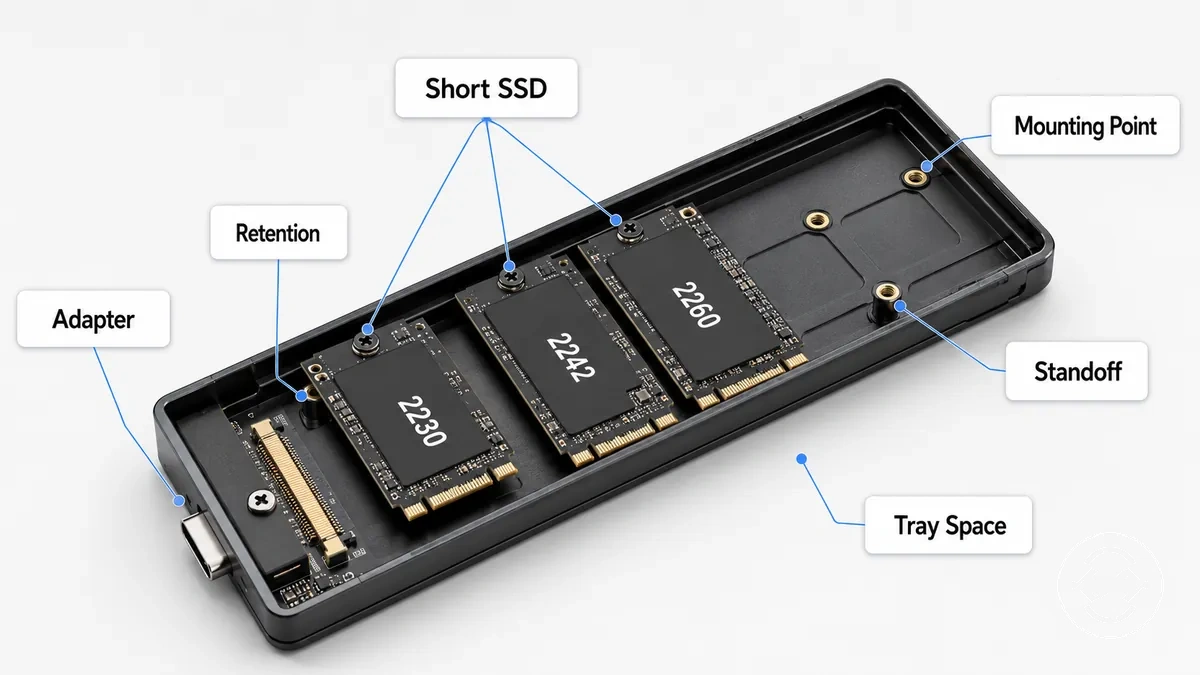

SSD M.2 courts : 2230, 2242 et 2260
Les SSD M.2 courts tels que 2230, 2242 et 2260 nécessitent un point de montage correspondant pour rester correctement positionnés à l'intérieur d'un boîtier. Ces longueurs de SSD plus courtes peuvent laisser un espace inutilisé dans un plateau de boîtier plus long. Le matériel de retenue approprié aide à fournir une condition d'ajustement adaptée pour les disques courts.
Un SSD M.2 court peut utiliser une entretoise mobile, un adaptateur ou une broche de support selon la conception du boîtier. Une zone de plateau plus grande seule peut ne pas fournir une retenue sécurisée si le matériel de montage ne correspond pas à la longueur du SSD. La méthode de retenue requise dépend de la position de montage disponible et de la structure du boîtier.
SSD M.2 standard 2280
Le 2280 est une référence de longueur courante pour SSD M.2 car il utilise une longueur de disque de 80 mm autour de laquelle de nombreux boîtiers sont conçus. Un SSD M.2 2280 utilise un point de montage basé sur la longueur du plateau du boîtier et la position d'entretoise disponible. Cette référence de longueur courante décrit l'ajustement physique plutôt qu'une déclaration de compatibilité complète.
Un lecteur comparant un SSD 2280 avec un boîtier multi-longueurs peut vérifier si le plateau du boîtier fournit le point de montage et la position d'entretoise corrects. Un emplacement de retenue approprié peut prendre en charge l'ajustement physique, mais la prise en charge du 2280 seule ne confirme pas la compatibilité du protocole, de la vitesse ou du système d'exploitation.

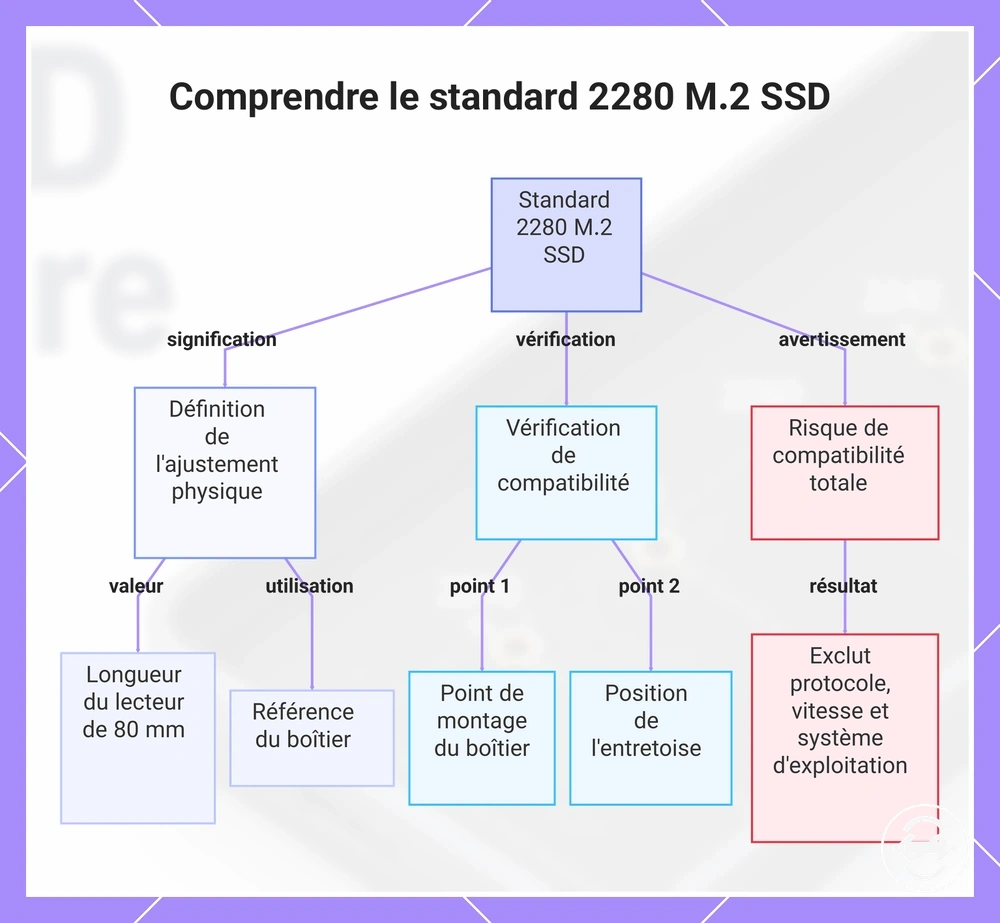

Ce graphique explique ce que signifie le standard 2280 M.2 SSD, ce qu'il faut vérifier pour l'ajustement physique et pourquoi il ne garantit pas une compatibilité totale.
SSD M.2 longs 22110
Les SSD M.2 22110 utilisent une longueur de 110 mm et nécessitent une prise en charge explicite du boîtier pour leurs dimensions physiques. Un SSD M.2 long a besoin d'un dégagement de boîtier approprié et d'une position de trou de montage correspondante pour l'ajustement physique. La prise en charge du 22110 est une condition distincte qui ne doit pas être déduite des longueurs de SSD M.2 plus courtes.
Si un SSD M.2 long ne correspond pas au dégagement du boîtier ou au trou de montage disponible, cela peut entraîner une condition d'ajustement non prise en charge. Un point de prise en charge 2280 ne suffit pas pour confirmer la prise en charge du 22110 car le SSD plus long nécessite une condition de montage distincte. Vérifiez la spécification du boîtier pour une prise en charge explicite avant de vous fier à la position de montage disponible.
Avertissement : L'espace disponible à l'intérieur d'un boîtier ne remplace pas la nécessité d'un trou de montage et d'une méthode de retenue appropriés pour un SSD M.2 22110.

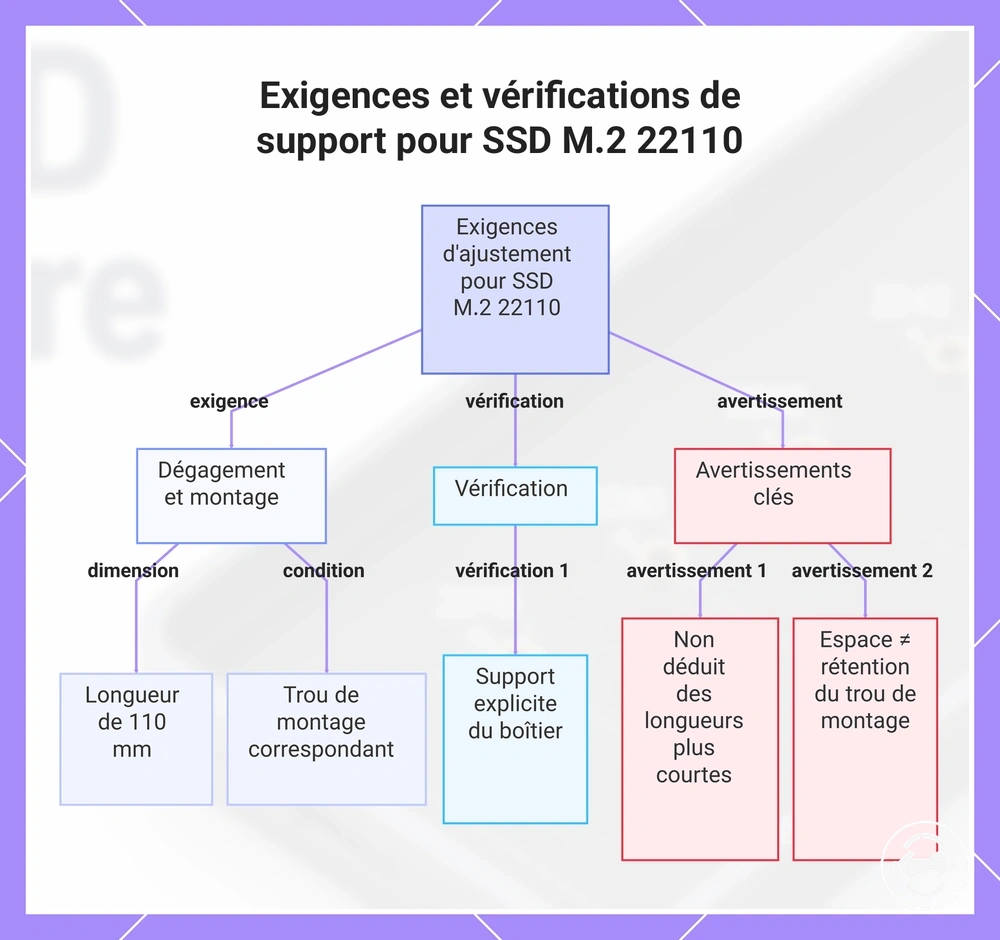

Ce graphique explique les principales exigences physiques, l'étape de vérification et les avertissements importants pour l'installation d'un SSD M.2 22110.
Comment identifier la taille M.2 de votre SSD
Vous pouvez identifier la taille M.2 en vérifiant le code imprimé sur le SSD, en consultant les spécifications du produit ou en mesurant directement le disque. Ces sources aident à déterminer la taille M.2 avant de comparer le SSD avec la prise en charge du boîtier. Les sources de preuve les plus fiables sont l'étiquette du SSD, les détails des spécifications et les dimensions physiques.
Un code imprimé ou un marquage sur l'étiquette peut fournir des informations sur la taille à partir du SSD lui-même. Une spécification produit ou une fiche technique peut lister les dimensions physiques, tandis que la mesure directe peut aider lorsque les autres informations ne sont pas disponibles. Vérifier la taille du SSD est distinct de vérifier la prise en charge du boîtier, car le boîtier a sa propre position de montage et ses propres conditions d'ajustement.
Utilisez ces méthodes de vérification pour identifier une taille de SSD M.2 :
- Code imprimé : Vérifiez le marquage sur l'étiquette du SSD pour les informations de code de taille disponibles.
- Spécification produit : Consultez les spécifications du produit ou les détails de l'annonce pour les dimensions physiques listées.
- Mesure directe : Mesurez la largeur et la longueur du SSD en millimètres lorsque les informations de taille ne sont pas disponibles.
- Spécification du boîtier : Comparez la taille du SSD identifiée avec les détails de prise en charge du boîtier et les conditions de montage.
- Recours en cas d'étiquette manquante : Utilisez une mesure prudente ou une recherche de spécifications lorsque l'étiquette du SSD ou les informations de l'annonce sont incomplètes.
Si l'étiquette du SSD est manquante ou si les informations produit sont incomplètes, effectuez des vérifications visuelles prudentes et évitez tout retrait forcé ou manipulation inutile. Après avoir identifié la taille du SSD, vous pouvez consulter les SSD installation steps pour l'étape suivante de l'utilisation du boîtier.

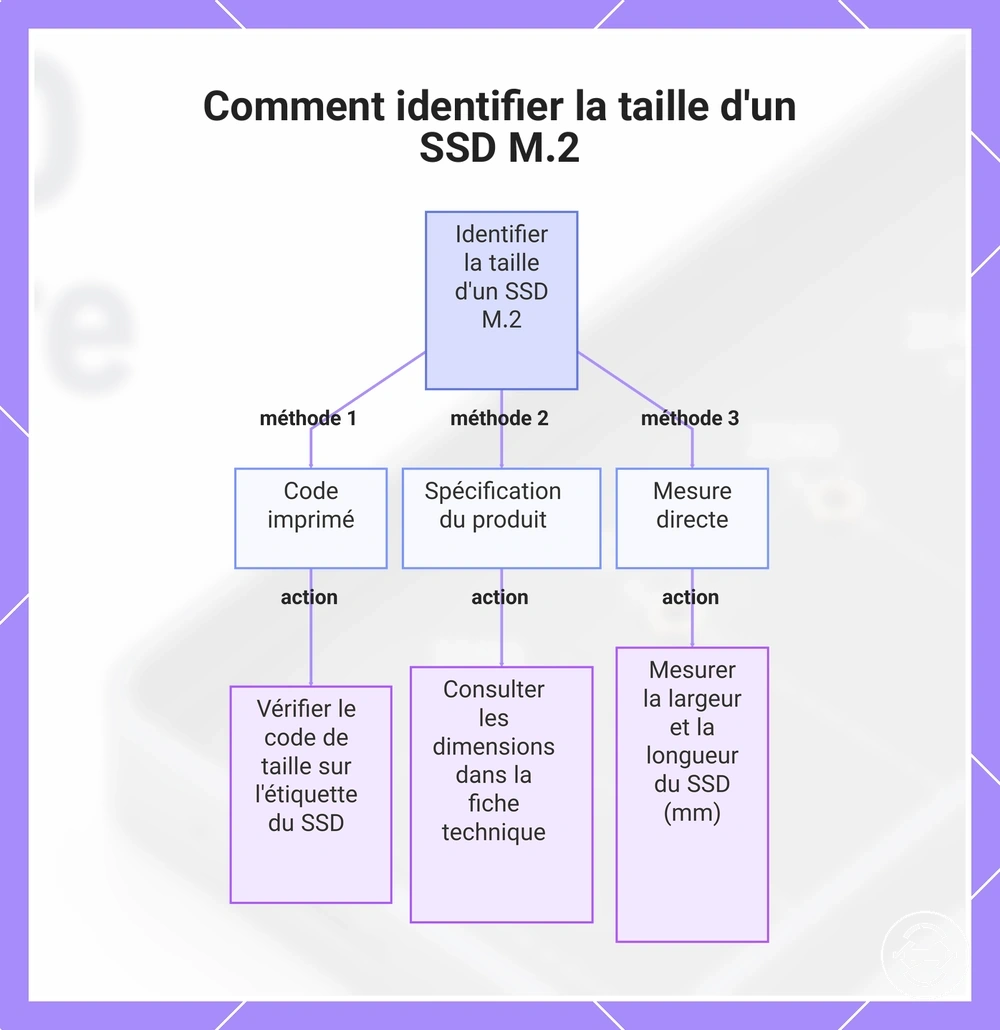

Ce graphique présente les trois principales méthodes de vérification pour déterminer la taille d'un SSD M.2 : code imprimé, spécification du produit et mesure directe.
Boîtiers SSD M.2 ajustables et points de montage
Un boîtier SSD M.2 ajustable utilise des éléments de montage mobiles pour prendre en charge différentes longueurs de SSD via des points de montage ajustables. Ces éléments peuvent inclure des entretoises mobiles, des vis, des broches ou des positions de plateau qui modifient la façon dont un SSD se place dans le plateau du boîtier. La prise en charge ajustable est une fonctionnalité de point de montage qui dépend de la conception du boîtier plutôt qu'une déclaration de compatibilité universelle.
Les entretoises mobiles, les positions de vis, les broches de support et les positions de plateau peuvent ajuster la méthode de retenue pour différentes longueurs de SSD. Le plateau du boîtier fournit l'espace disponible, tandis que le matériel de montage aide à déterminer le résultat de l'ajustement. Les longueurs prises en charge dépendent des points de montage disponibles, de la méthode de retenue et du dégagement physique.
Avant d'envisager des exemples de produits illustratifs, vérifiez les principales conditions de prise en charge d'un boîtier SSD M.2 ajustable :
- Longueurs prises en charge : Vérifiez quelles longueurs de SSD les points de montage sont conçus pour prendre en charge.
- Déplacement de l'entretoise : Vérifiez si l'entretoise mobile ou la position de montage s'aligne avec la longueur du SSD.
- Retenue par vis ou broche : Examinez le matériel de retenue utilisé pour maintenir le SSD en position.
- Dégagement du plateau : Confirmez que le plateau du boîtier offre un dégagement physique approprié pour la longueur du SSD.
- Vérification de la documentation : Consultez les spécifications du boîtier pour les longueurs prises en charge et les conditions de montage.
Les boîtiers SSD M.2 ajustables peuvent offrir des options de montage flexibles, mais le résultat de l'ajustement dépend toujours de la longueur du SSD, du matériel de retenue et du dégagement physique. Les signaux de décision clés sont les longueurs prises en charge, les positions de montage adaptées et les conditions de prise en charge documentées du boîtier.

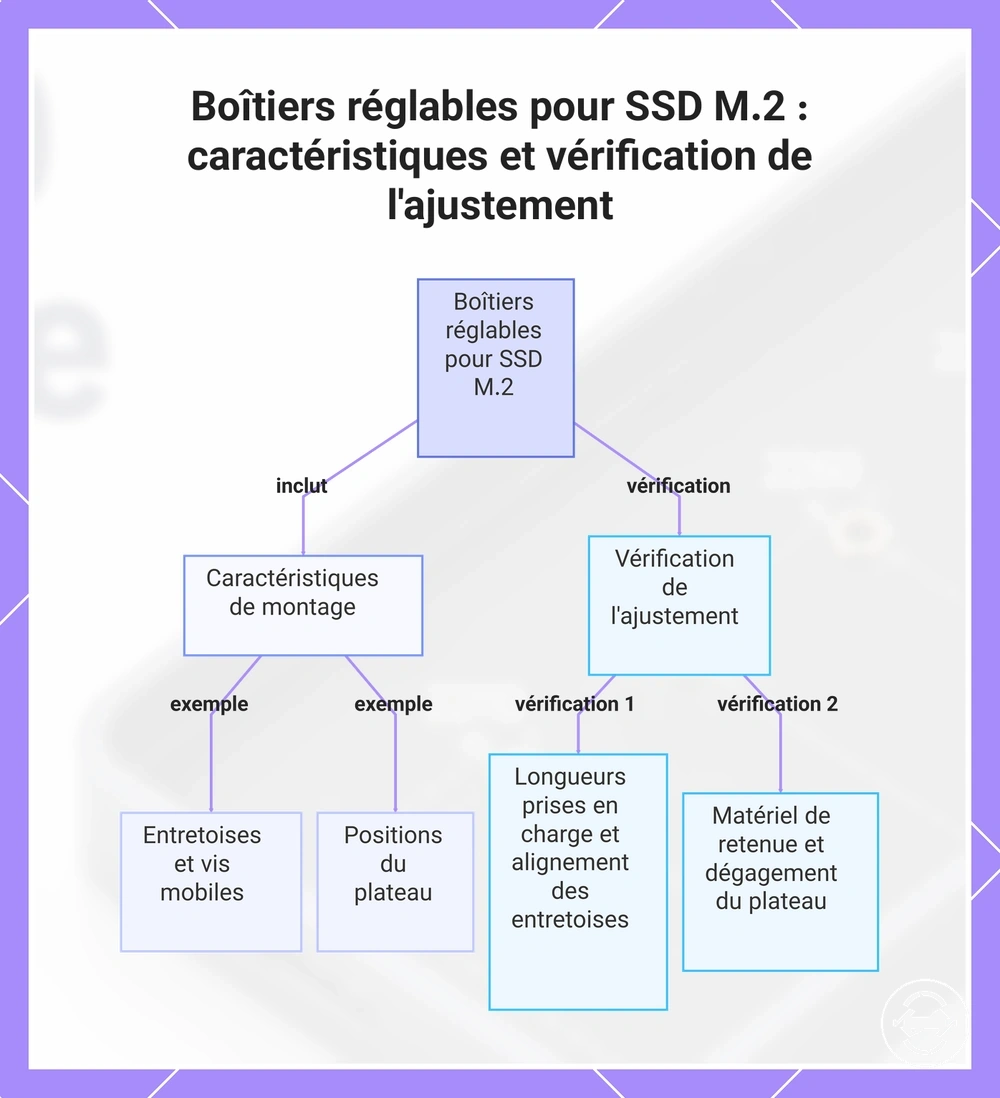

Ce graphique présente les principales caractéristiques de montage des boîtiers réglables pour SSD M.2 et les conditions à vérifier pour un ajustement correct du SSD.

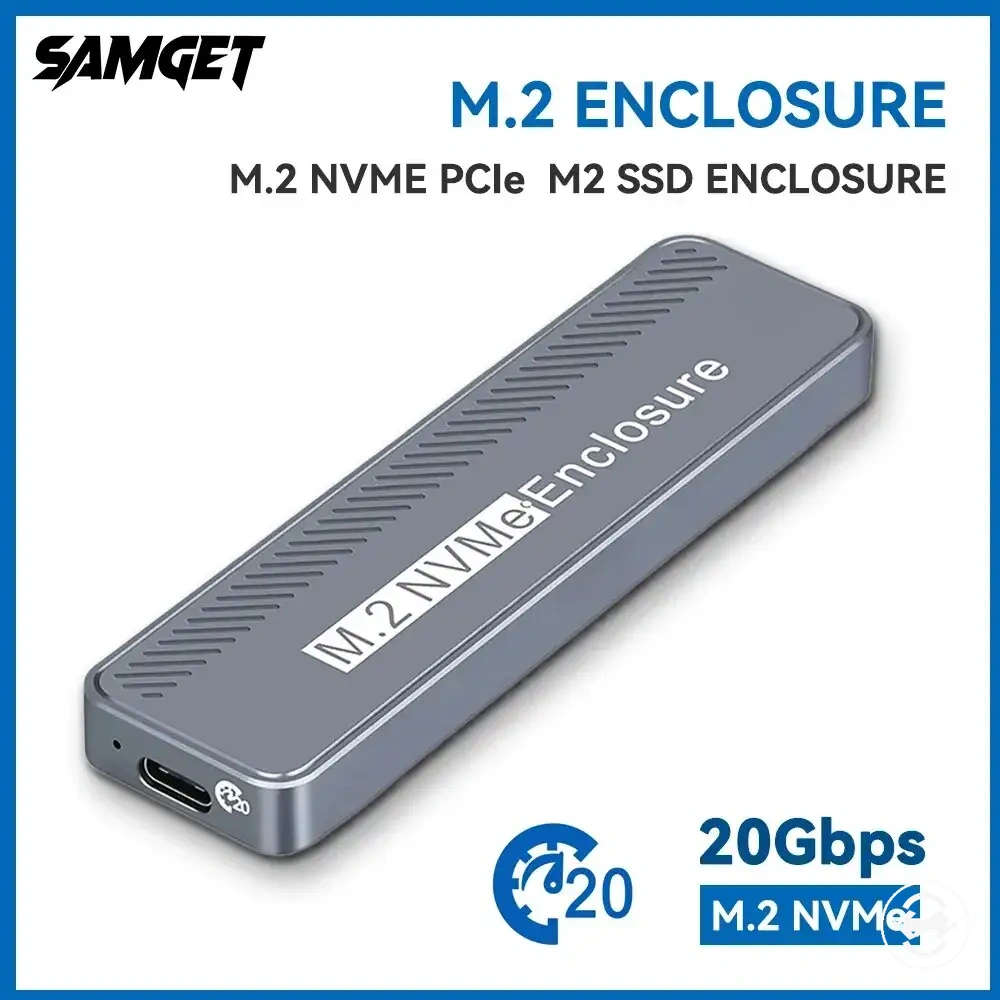

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
Quand un SSD M.2 plus petit s'adapte à un boîtier plus grand
Un SSD M.2 plus petit peut s'adapter à un boîtier plus grand lorsque le boîtier fournit le point de montage ou la méthode de retenue correcte pour cette longueur de SSD. Un boîtier plus grand peut offrir un espace physique supplémentaire, mais l'ajustement sécurisé dépend de la position de l'entretoise et du matériel de retenue. Le point de montage détermine si le SSD plus court peut être maintenu correctement.
L'espace vide à l'intérieur d'un plateau de boîtier plus grand ne crée pas automatiquement un problème, mais il ne confirme pas non plus un montage sécurisé. Un SSD M.2 plus petit peut nécessiter une méthode de retenue, un point de montage ou une position d'entretoise appropriés pour rester stable. Le résultat de l'ajustement dépend de la façon dont la longueur du SSD s'aligne avec le plateau du boîtier et le matériel disponible.
La différence entre l'espace physique, le montage sécurisé et la compatibilité complète peut être séparée en ces conditions :
| Condition | Ce qu'elle signifie |
|---|---|
| Espace physique | Un boîtier plus grand a suffisamment d'espace pour une longueur de SSD plus courte. |
| Montage sécurisé | Le boîtier fournit le point de montage et la méthode de retenue corrects pour un positionnement stable. |
| Compatibilité complète | Nécessite des vérifications supplémentaires au-delà de la taille du boîtier et du montage physique. |
Un disque plus court peut présenter un risque de mouvement si le matériel de retenue ne correspond pas à la longueur du SSD. Un plateau plus grand peut offrir de l'espace, mais le positionnement stable dépend du point de montage et de la condition de retenue.
L'espace physique, le montage sécurisé et la compatibilité complète sont des vérifications distinctes lors de la comparaison d'un SSD M.2 plus petit avec un boîtier plus grand. Pour des critères d'évaluation supplémentaires du boîtier, consultez les contrôles complets de compatibilité pour comprendre les autres conditions de prise en charge.
Prise en charge des tailles et compatibilité complète du boîtier M.2
La prise en charge des tailles n'est qu'une condition de compatibilité lors de la vérification d'un boîtier SSD M.2. Un boîtier peut offrir un support physique pour une taille de SSD M.2, mais la compatibilité générale dépend aussi du type de disque, de l'encoche, du protocole, du port, de la vitesse et des exigences d'installation. L'ajustement physique aide à déterminer si le SSD peut être monté, mais il ne confirme pas toutes les conditions de compatibilité.
Un SSD M.2 et un boîtier doivent avoir des attributs correspondants au-delà de la taille. Le type de disque, l'encoche et le protocole affectent la façon dont le SSD se connecte au boîtier. Les considérations de port et de vitesse sont des vérifications distinctes, tandis que les exigences d'installation peuvent affecter la retenue et le résultat de l'ajustement.
Pour une vue plus large des exigences du boîtier, consultez les contrôles complets de compatibilité pour comprendre comment la prise en charge des tailles s'inscrit dans la décision de compatibilité générale.
Utilisez ces vérifications pour séparer la prise en charge des tailles physiques des autres exigences du boîtier :
- Prise en charge des tailles : Confirmez que la position de montage du boîtier correspond aux dimensions physiques du SSD M.2.
- Type de disque : Vérifiez que le boîtier prend en charge le type de SSD visé.
- Encoche : Vérifiez que la conception de la connexion du SSD s'aligne avec la prise en charge du boîtier.
- Protocole : Vérifiez la prise en charge du protocole comme condition de compatibilité distincte.
- Port ou classe de vitesse : Examinez les spécifications de port et de vitesse séparément.
- Exigences d'installation : Confirmez le matériel de retenue et les conditions d'installation pour le SSD.
Une fois les conditions de taille et de compatibilité clarifiées, des vérifications d'achat plus larges peuvent aider à comparer les fonctionnalités restantes du boîtier et les facteurs de décision. Consultez les points à vérifier avant l’achat pour continuer à évaluer les options de boîtier.
Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

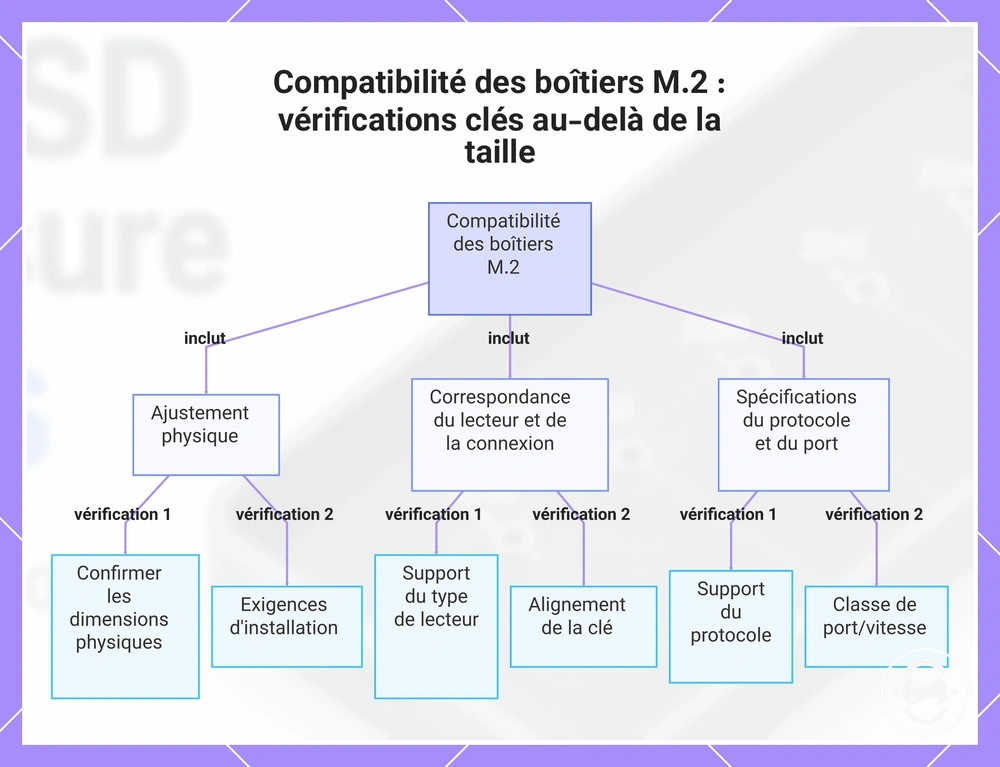

Ce diagramme présente les six vérifications de compatibilité pour un boîtier de SSD M.2, soulignant que le support de taille n'est qu'une condition parmi plusieurs.
