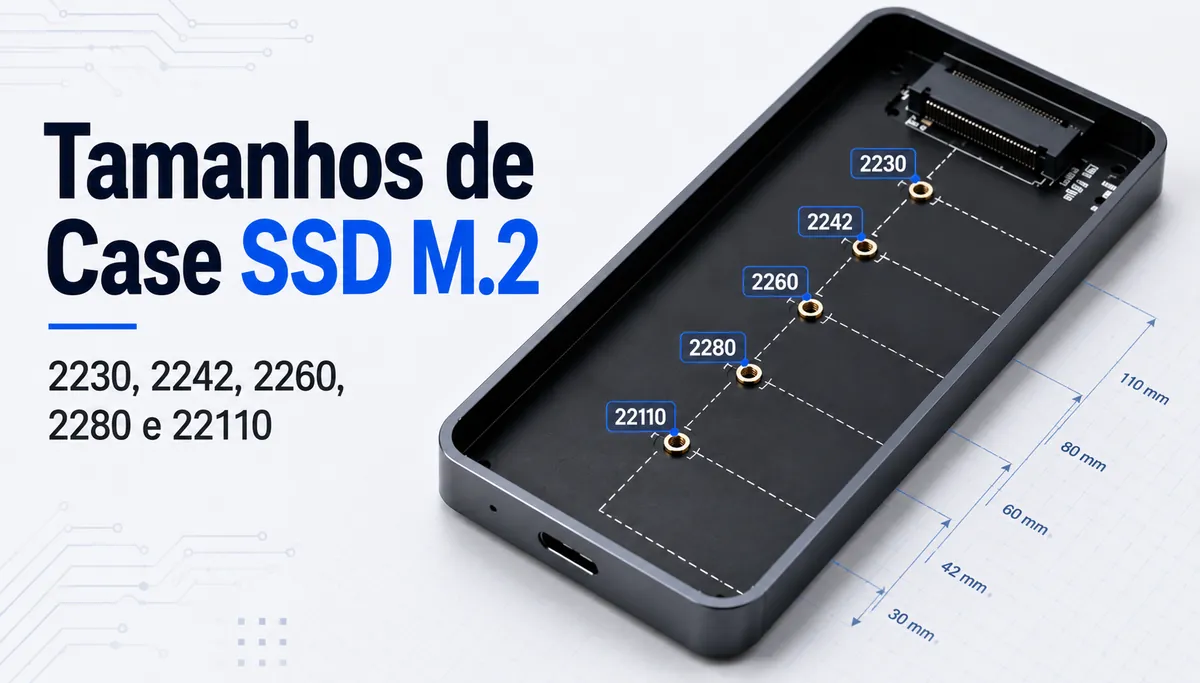

Tamanhos e compatibilidade de comprimento de case para SSD M.2
O suporte a tamanhos de case para SSD M.2 depende do comprimento físico do SSD, do espaço interno do case e do ponto de montagem disponível. Um case para SSD M.2 acomoda um drive M.2 interno dentro de uma faixa de tamanhos físicos, tornando a compatibilidade de comprimento o principal critério ao verificar o encaixe físico.
O tamanho do SSD M.2 afeta o alinhamento do drive dentro da bandeja do case. O comprimento do SSD, o espaço interno do case e a posição de montagem precisam corresponder para que o drive seja posicionado corretamente. Um ponto de montagem adequado pode fornecer a retenção necessária para o comprimento do drive selecionado. A condição final de encaixe depende do design do case e da faixa de tamanhos suportada.
Os códigos de comprimento M.2, como 2230, 2242, 2260, 2280 e 22110, descrevem diferentes dimensões físicas que podem exigir diferentes posições de montagem. Para um contexto mais amplo sobre cases, você pode consultar a página principal sobre case para SSD M.2. O suporte a tamanhos é uma verificação de encaixe físico e não determina por si só a compatibilidade de protocolo, chaveamento ou suporte a velocidade.
Um leitor que compara um SSD M.2 com um case pode precisar verificar o código de tamanho antes de escolher ou usar o case. Confirmar o comprimento do SSD e a especificação do case pode ajudar a determinar se o ponto de montagem disponível e o espaço interno correspondem ao encaixe físico desejado.

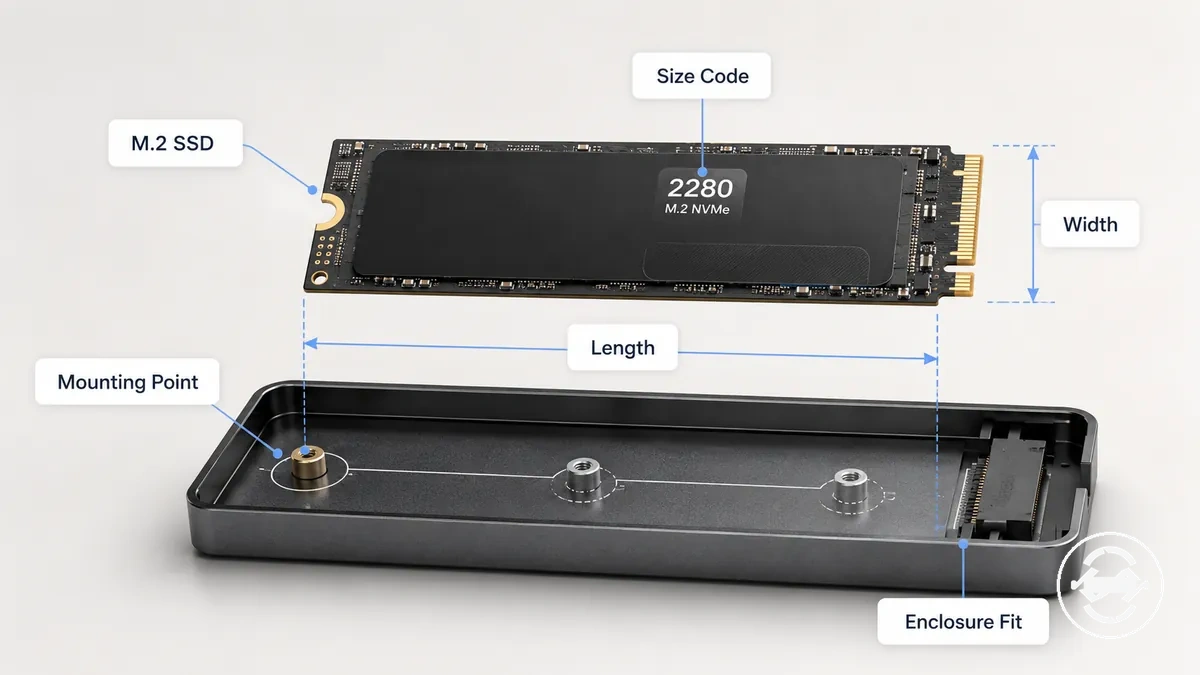

O que o tamanho do SSD M.2 significa para um case
O tamanho do SSD M.2 é o código físico de largura e comprimento que um case deve suportar para segurar o drive de forma segura. O código de tamanho descreve as dimensões físicas do SSD M.2, incluindo sua largura física e comprimento físico. Corresponder o código de tamanho ao design do case ajuda a determinar o encaixe e a montagem segura no case.
O tamanho de um SSD M.2 usa um código numérico de fator de forma para descrever as dimensões do drive. Por exemplo, 2280 representa um tamanho de SSD M.2 com largura de 22 mm e comprimento de 80 mm. Este código de largura e comprimento conecta o tamanho do drive à posição de montagem e às dimensões físicas necessárias para o suporte do case.
O suporte a tamanho físico descreve apenas as dimensões necessárias para o encaixe no case e a montagem segura. Ele não confirma compatibilidade de protocolo, chaveamento, suporte a porta ou capacidade de velocidade, que exigem verificações separadas ao avaliar um case para SSD M.2.
Como os códigos de tamanho M.2 se traduzem em largura e comprimento
O código de tamanho M.2 é um formato que descreve a largura e o comprimento físicos de um SSD M.2. Os dois primeiros dígitos indicam a largura em milímetros, enquanto os dígitos restantes indicam o comprimento em milímetros. Esta relação entre código e dimensão ajuda a identificar a medida física necessária para a montagem no case.
2230, 2280 e 22110 representam diferentes dimensões de SSD M.2 com base em seus valores de largura e comprimento. Por exemplo, 2280 descreve uma largura de 22 mm e um comprimento de 80 mm, enquanto 22110 descreve uma largura de 22 mm e um comprimento de 110 mm. Estes códigos de tamanho conectam o código de fator de forma do SSD M.2 às dimensões físicas usadas para considerações de encaixe no case.
A tabela abaixo organiza os códigos de tamanho M.2 comuns por suas medidas de largura e comprimento. Ela mostra a relação entre o código, a medida física e a implicação de montagem, sem estender o código de tamanho para suposições de protocolo ou velocidade.
| Código de tamanho M.2 | Largura | Comprimento | Implicação de montagem |
|---|---|---|---|
| 2230 | 22 mm | 30 mm | O suporte a comprimento curto de SSD pode exigir um ponto de montagem correspondente |
| 2242 | 22 mm | 42 mm | A posição de montagem do case depende do comprimento suportado |
| 2260 | 22 mm | 60 mm | O encaixe físico depende da posição de montagem disponível no case |
| 2280 | 22 mm | 80 mm | Referência comum de comprimento M.2 para dimensionamento de case |
| 22110 | 22 mm | 110 mm | Comprimento longo de SSD requer espaço interno adequado no case |

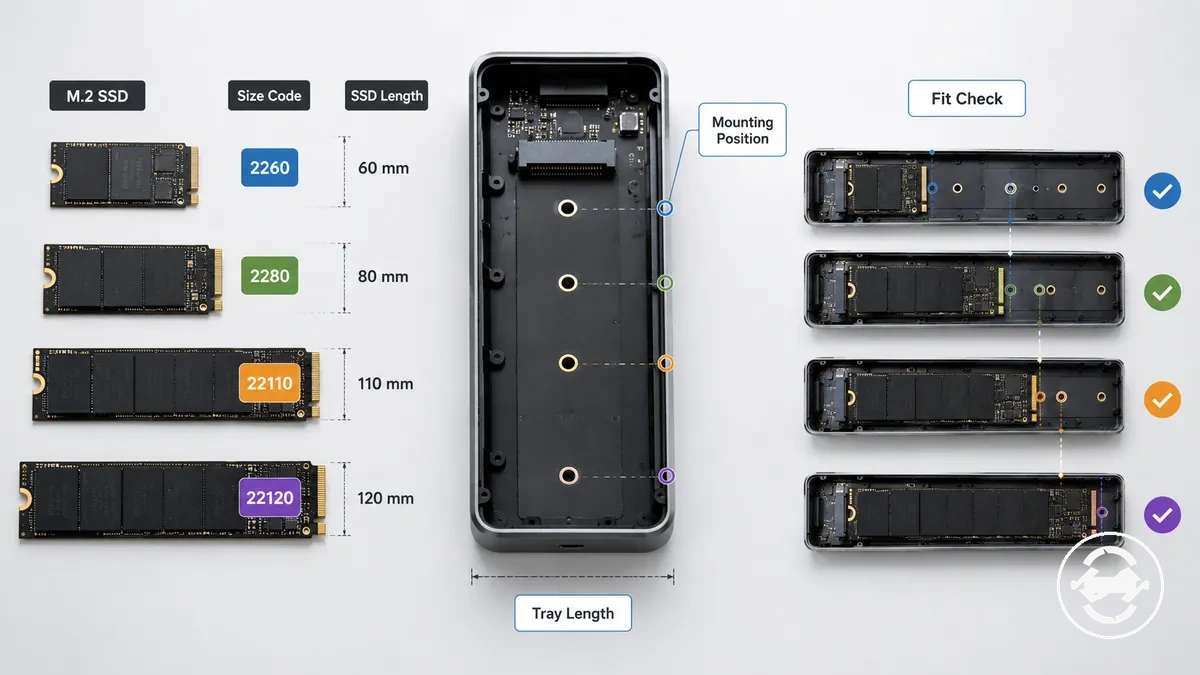

Tabela de tamanhos de SSD M.2 para encaixe em case
A tabela de tamanhos de SSD M.2 compara comprimentos comuns de SSD com condições de encaixe em case e requisitos de posição de montagem. Os códigos de tamanho 2230, 2242, 2260, 2280 e 22110 descrevem diferentes comprimentos de drive que podem exigir suporte correspondente do case. Esta tabela é um auxílio para verificação de encaixe, não uma garantia universal.
A tabela organiza o tamanho do SSD M.2 por comprimento, posição de montagem, condição provável de encaixe e ressalva de suporte. Use uma verificação de especificação para comparar o comprimento do SSD, a posição de montagem, o comprimento da bandeja e o design do case antes de assumir o suporte.
| Tamanho do SSD M.2 | Comprimento | Posição de montagem | Condição de encaixe e ressalva de suporte |
|---|---|---|---|
| 2230 | 30 mm | Posição de montagem para comprimento curto | Pode exigir uma posição de espaçador correspondente e verificação da especificação do case |
| 2242 | 42 mm | Posição de montagem para comprimento médio | O suporte depende do local de montagem disponível e do design do case |
| 2260 | 60 mm | Posição de montagem para comprimento estendido | O encaixe físico depende do comprimento da bandeja e do suporte de montagem |
| 2280 | 80 mm | Posição de montagem para comprimento comum | Frequentemente usado como tamanho de referência, mas o suporte depende das especificações do case |
| 22110 | 110 mm | Posição de montagem para comprimento longo | Requer suporte explícito e espaço interno adequado no case |

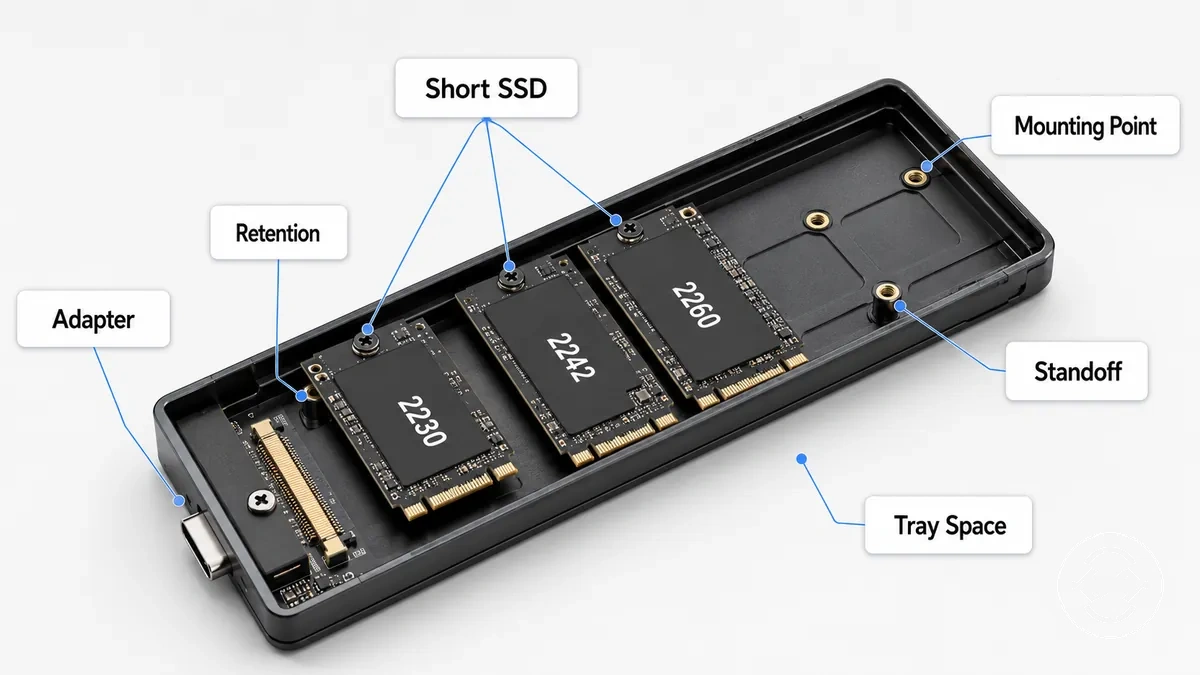

SSDs M.2 curtos: 2230, 2242 e 2260
SSDs M.2 curtos, como 2230, 2242 e 2260, exigem um ponto de montagem correspondente para permanecerem posicionados corretamente dentro de um case. Estes comprimentos de SSD mais curtos podem deixar espaço não utilizado dentro de uma bandeja de case mais longa. O hardware de retenção correto ajuda a fornecer uma condição de encaixe adequada para drives curtos.
Um SSD M.2 curto pode usar um espaçador móvel, adaptador ou pino de suporte, dependendo do design do case. Uma área de bandeja maior por si só pode não fornecer retenção segura se o hardware de montagem não corresponder ao comprimento do SSD. O método de retenção necessário depende da posição de montagem disponível e da estrutura do case.
SSDs M.2 padrão 2280
2280 é uma referência comum de comprimento de SSD M.2 por utilizar um drive de 80 mm em torno do qual muitos cases são projetados. Um SSD M.2 2280 utiliza um ponto de montagem baseado no comprimento da bandeja do case e na posição disponível do espaçador. Esta referência de comprimento comum descreve o encaixe físico, não uma declaração completa de compatibilidade.
Um leitor que compara um SSD 2280 com um case multi-comprimento pode verificar se a bandeja do case fornece o ponto de montagem e a posição do espaçador corretos. Um local de retenção adequado pode suportar o encaixe físico, mas o suporte a 2280 por si só não confirma compatibilidade de protocolo, velocidade ou sistema operacional.

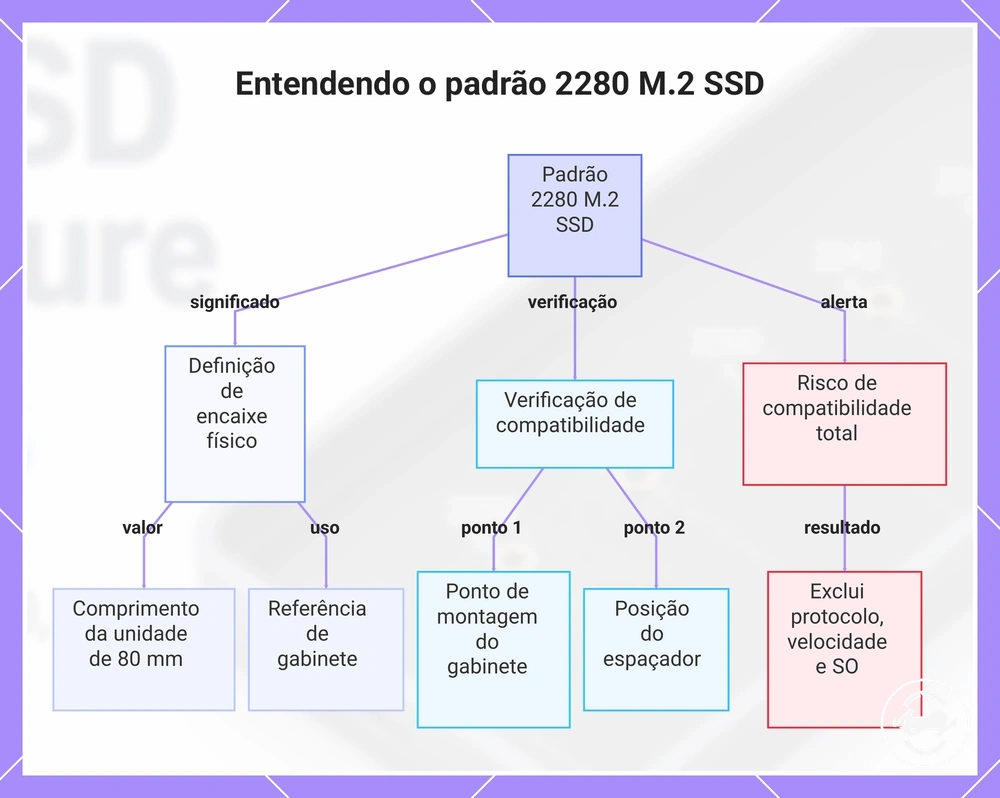

Este gráfico explica o que significa o padrão 2280 M.2 SSD, o que verificar para o encaixe físico e por que ele não garante compatibilidade total.
SSDs M.2 longos 22110
SSDs M.2 22110 utilizam um comprimento de 110 mm e exigem suporte explícito do case para suas dimensões físicas. Um SSD M.2 longo precisa de espaço interno adequado no case e uma posição de furo de montagem correspondente para o encaixe físico. O suporte a 22110 é uma condição separada que não deve ser inferida a partir de comprimentos de SSD M.2 mais curtos.
Se um SSD M.2 longo não corresponder ao espaço interno disponível do case ou ao furo de montagem, pode resultar em uma condição de encaixe sem suporte. Um ponto de suporte para 2280 não é suficiente para confirmar o suporte a 22110, pois o SSD mais longo requer uma condição de montagem separada. Verifique a especificação do case quanto ao suporte explícito antes de confiar na posição de montagem disponível.
Aviso: O espaço disponível dentro de um case não substitui a necessidade de um furo de montagem e método de retenção adequados para um SSD M.2 22110.

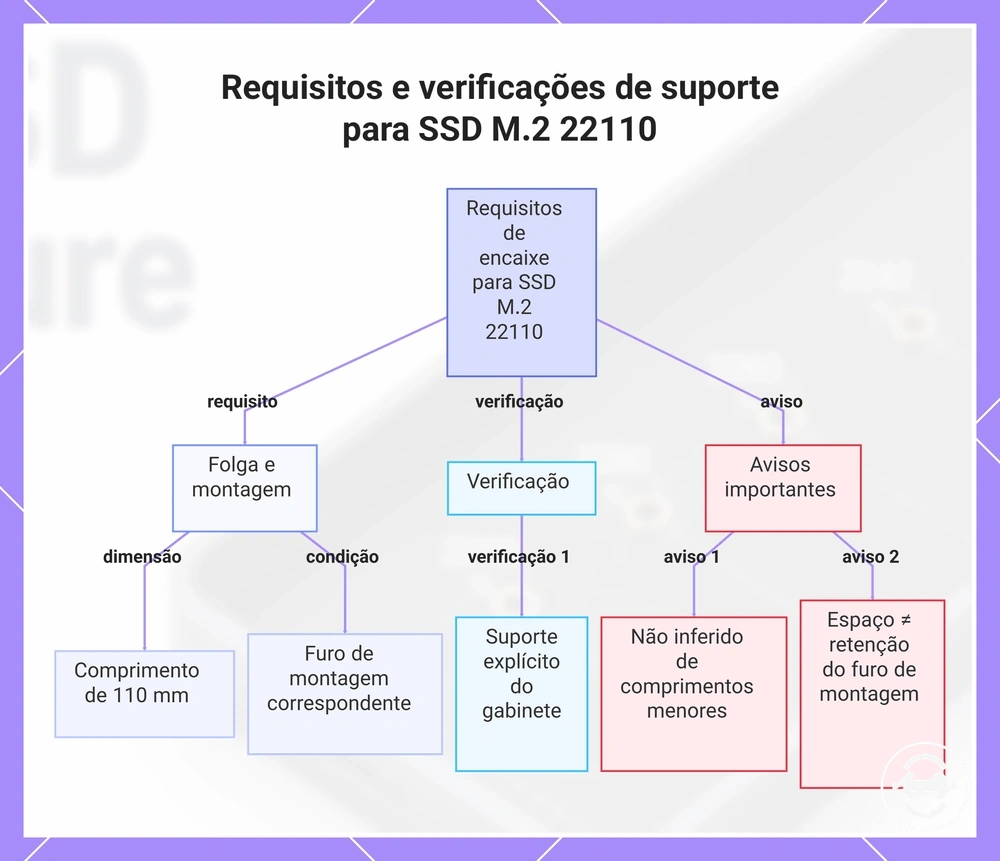

Este gráfico explica os principais requisitos físicos, a etapa de verificação e os avisos importantes para instalar um SSD M.2 22110.
Como identificar qual tamanho M.2 seu SSD usa
Você pode identificar o tamanho M.2 verificando o código impresso no SSD, consultando a especificação do produto ou medindo diretamente o drive. Estas fontes ajudam a determinar o tamanho M.2 antes de comparar o SSD com o suporte do case. As fontes de evidência mais seguras são a etiqueta do SSD, os detalhes da especificação e as dimensões físicas.
Um código impresso ou marcação na etiqueta pode fornecer informações de tamanho a partir do próprio SSD. A especificação do produto ou ficha técnica pode listar as dimensões físicas, enquanto a medição direta pode ajudar quando outras informações não estiverem disponíveis. Verificar o tamanho do SSD é uma etapa separada de verificar o suporte do case, pois o case tem sua própria posição de montagem e condições de encaixe.
Use estes métodos de verificação ao identificar o tamanho de um SSD M.2:
- Código impresso: Verifique a marcação na etiqueta do SSD para obter as informações do código de tamanho disponível.
- Especificação do produto: Analise a especificação do produto ou os detalhes do anúncio para obter as dimensões físicas listadas.
- Medição direta: Meça a largura e o comprimento do SSD em milímetros quando as informações de tamanho não estiverem disponíveis.
- Especificação do case: Compare o tamanho do SSD identificado com os detalhes de suporte e as condições de montagem do case.
- Etiqueta ausente: Use medição cuidadosa ou consulta à especificação quando a etiqueta do SSD ou as informações do anúncio estiverem incompletas.
Se a etiqueta do SSD estiver faltando ou as informações do produto estiverem incompletas, use verificações visuais seguras e evite remoção forçada ou manuseio desnecessário. Após identificar o tamanho do SSD, você pode consultar as etapas de instalação do SSD para a próxima etapa do uso do case.

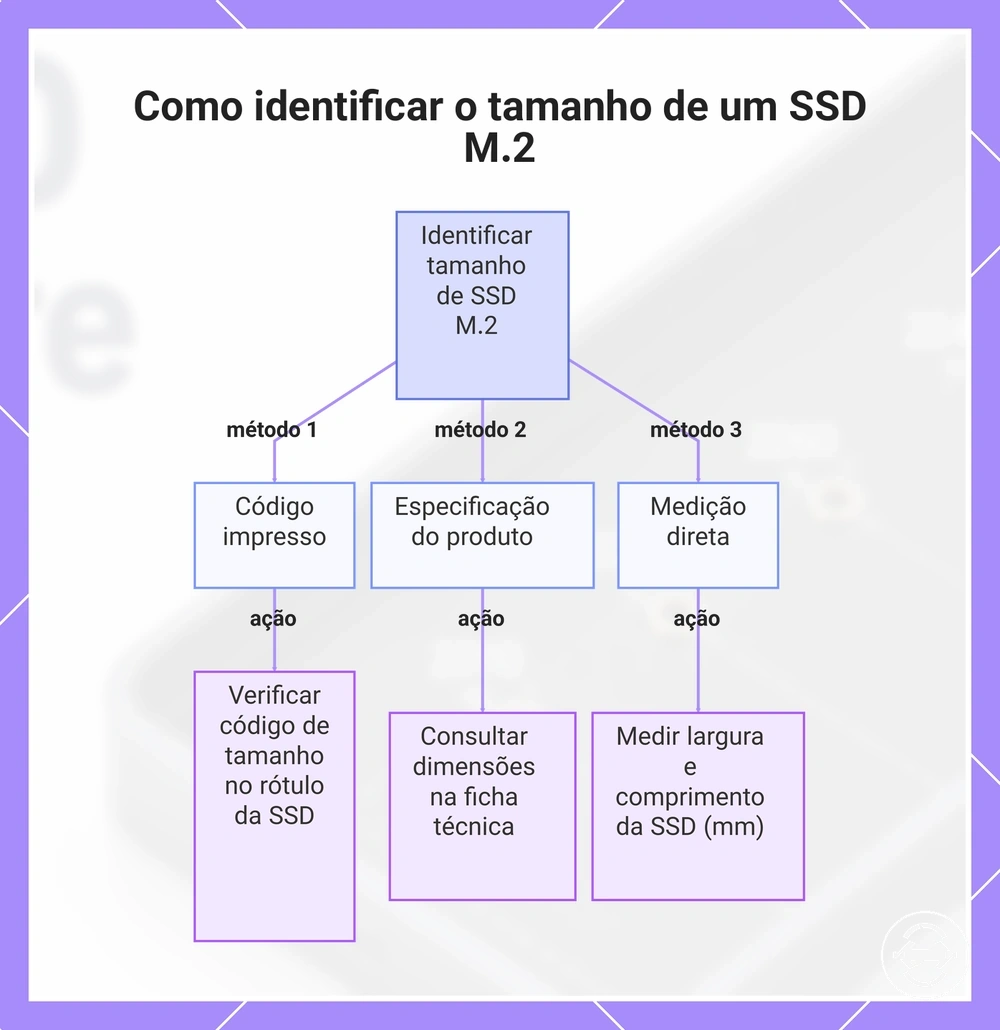

Este gráfico mostra os três principais métodos de verificação para determinar o tamanho de um SSD M.2: código impresso, especificação do produto e medição direta.
Cases para SSD M.2 ajustáveis e pontos de montagem
Um case para SSD M.2 ajustável utiliza recursos de montagem móveis para suportar diferentes comprimentos de SSD por meio de pontos de montagem ajustáveis. Estes recursos podem incluir espaçadores móveis, parafusos, pinos ou posições de bandeja que alteram como um SSD se posiciona dentro da bandeja do case. O suporte ajustável é um recurso de ponto de montagem que depende do design do case, não uma declaração universal de compatibilidade.
Espaçadores móveis, posições de parafuso, pinos de suporte e posições de bandeja podem ajustar o método de retenção para diferentes comprimentos de SSD. A bandeja do case fornece o espaço disponível, enquanto o hardware de montagem ajuda a determinar o resultado do encaixe. Os comprimentos suportados dependem dos pontos de montagem disponíveis, do método de retenção e do espaço físico disponível.
Antes de considerar exemplos ilustrativos de produtos, verifique as principais condições de suporte para um case para SSD M.2 ajustável:
- Comprimentos suportados: Verifique para quais comprimentos de SSD os pontos de montagem são projetados.
- Movimento do espaçador: Confira se o espaçador móvel ou a posição de montagem se alinha com o comprimento do SSD.
- Retenção por parafuso ou pino: Analise o hardware de retenção usado para segurar o SSD na posição.
- Espaço na bandeja: Confirme se a bandeja do case fornece espaço físico adequado para o comprimento do SSD.
- Verificação da documentação: Analise as especificações do case quanto aos comprimentos suportados e condições de montagem.
Cases para SSD M.2 ajustáveis podem oferecer opções de montagem flexíveis, mas o resultado do encaixe ainda depende do comprimento do SSD, do hardware de retenção e do espaço físico disponível. Os sinais de decisão principais são comprimentos suportados, posições de montagem adequadas e condições de suporte documentadas do case.

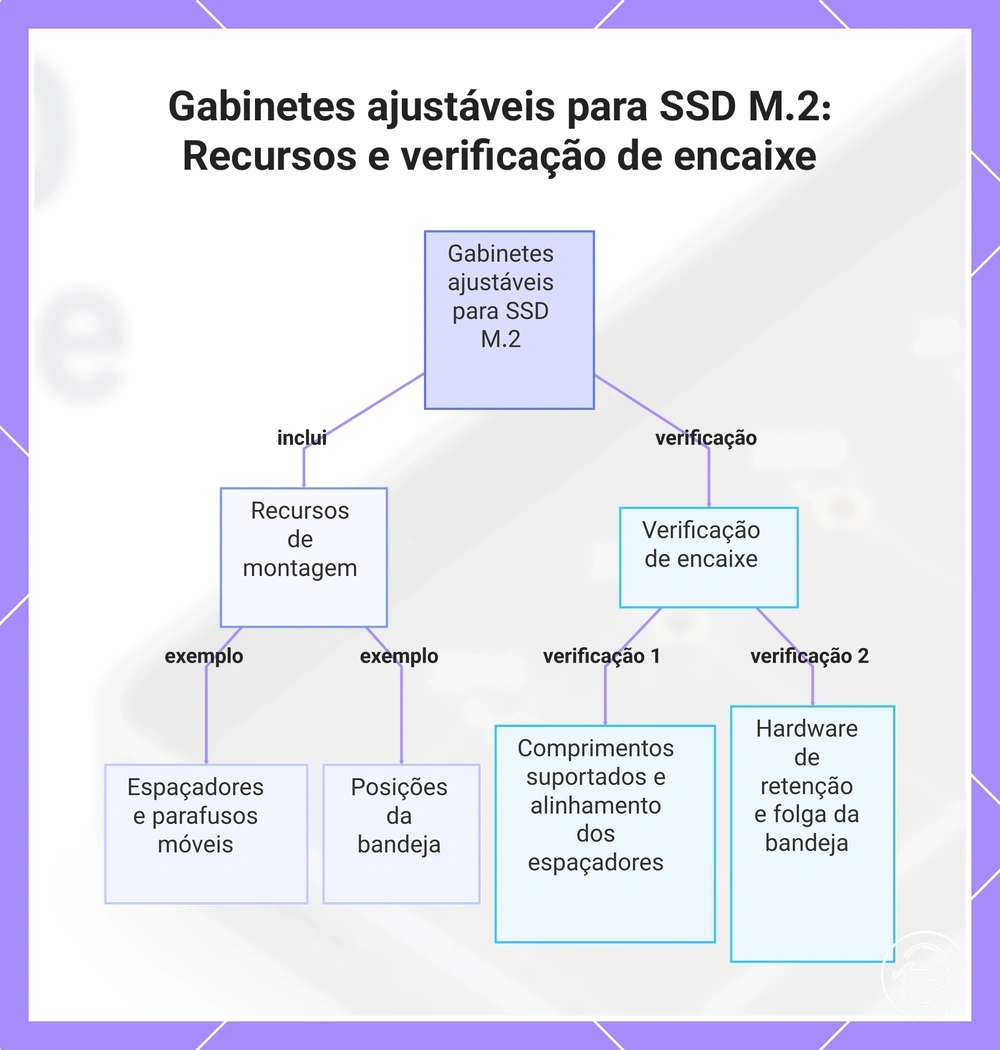

Este gráfico mostra os principais recursos de montagem dos gabinetes ajustáveis para SSD M.2 e as condições a verificar para um encaixe adequado da SSD.

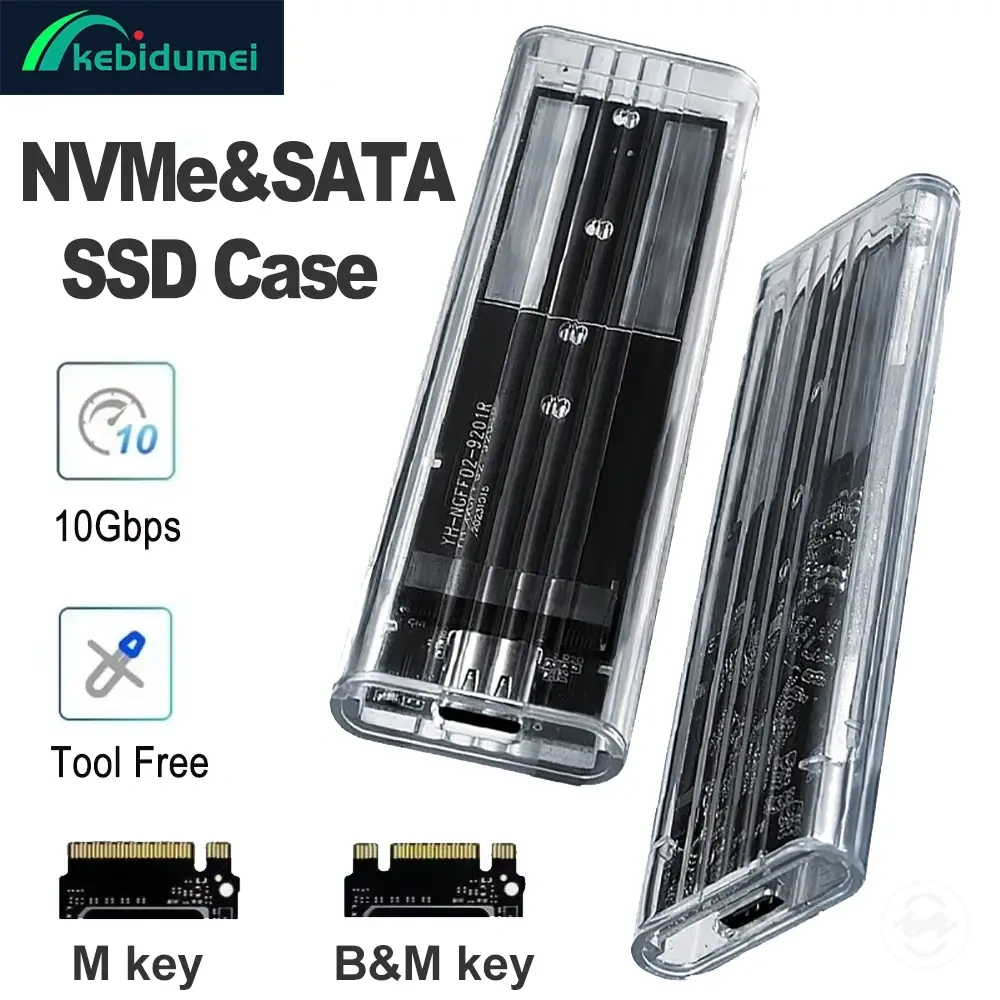

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.
Quando um SSD M.2 menor cabe em um case maior
Um SSD M.2 menor pode caber em um case maior quando o case fornece o ponto de montagem ou método de retenção correto para aquele comprimento de SSD. Um corpo de case maior pode oferecer espaço físico adicional, mas o encaixe seguro depende da posição do espaçador e do hardware de retenção. O ponto de montagem determina se o SSD mais curto pode ser fixado corretamente.
O espaço vazio dentro de uma bandeja de case maior não cria automaticamente um problema, mas também não confirma a montagem segura. Um SSD M.2 menor pode exigir um método de retenção, ponto de montagem ou posição de espaçador adequados para permanecer estável. O resultado do encaixe depende de como o comprimento do SSD se alinha com a bandeja do case e o hardware disponível.
A diferença entre espaço físico, montagem segura e compatibilidade total pode ser separada nestas condições:
| Condição | O que significa |
|---|---|
| Espaço físico | Um corpo de case maior tem espaço suficiente para um comprimento de SSD mais curto. |
| Montagem segura | O case fornece o ponto de montagem e método de retenção corretos para posicionamento estável. |
| Compatibilidade total | Exige verificações adicionais além do tamanho do case e da montagem física. |
Um drive mais curto pode apresentar risco de movimento se o hardware de retenção não corresponder ao comprimento do SSD. Uma bandeja maior pode fornecer espaço, mas o posicionamento estável depende do ponto de montagem e da condição de retenção.
Espaço físico, montagem segura e compatibilidade total são verificações separadas ao comparar um SSD M.2 menor com um case maior. Para critérios adicionais de avaliação do case, consulte as verificações completas de compatibilidade para entender outras condições de suporte.
Suporte a tamanho versus compatibilidade total do case para SSD M.2
O suporte a tamanho é apenas uma condição de compatibilidade ao verificar um case para SSD M.2. Um case pode fornecer suporte físico para um tamanho de SSD M.2, mas a compatibilidade mais ampla também depende do tipo de drive, chaveamento, protocolo, porta, velocidade e requisitos de instalação. O encaixe físico ajuda a determinar se o SSD pode ser montado, mas não confirma todas as condições de compatibilidade.
Um SSD M.2 e um case precisam de atributos correspondentes além do tamanho. Tipo de drive, chaveamento e protocolo afetam como o SSD se conecta ao case. Considerações de porta e velocidade são verificações separadas, enquanto os requisitos de instalação podem afetar a retenção e o resultado do encaixe.
Para uma visão mais ampla dos requisitos do case, consulte as verificações completas de compatibilidade para entender como o suporte a tamanho se encaixa na decisão de compatibilidade mais ampla.
Use estas verificações para separar o suporte a tamanho físico de outros requisitos do case:
- Suporte a tamanho: Confirme se a posição de montagem do case corresponde às dimensões físicas do SSD M.2.
- Tipo de drive: Verifique se o case suporta o tipo de SSD desejado.
- Chaveamento: Confirme se o design de conexão do SSD está alinhado com o suporte do case.
- Protocolo: Verifique o suporte a protocolo como uma condição de compatibilidade separada.
- Porta ou classe de velocidade: Analise as especificações relacionadas a porta e velocidade separadamente.
- Requisitos de instalação: Confirme o hardware de retenção e as condições de instalação para o SSD.
Após as condições de tamanho e compatibilidade estarem claras, verificações de compra mais amplas podem ajudar a comparar os recursos restantes do case e fatores de decisão. Consulte os pontos para checar antes da compra para continuar avaliando as opções de case.

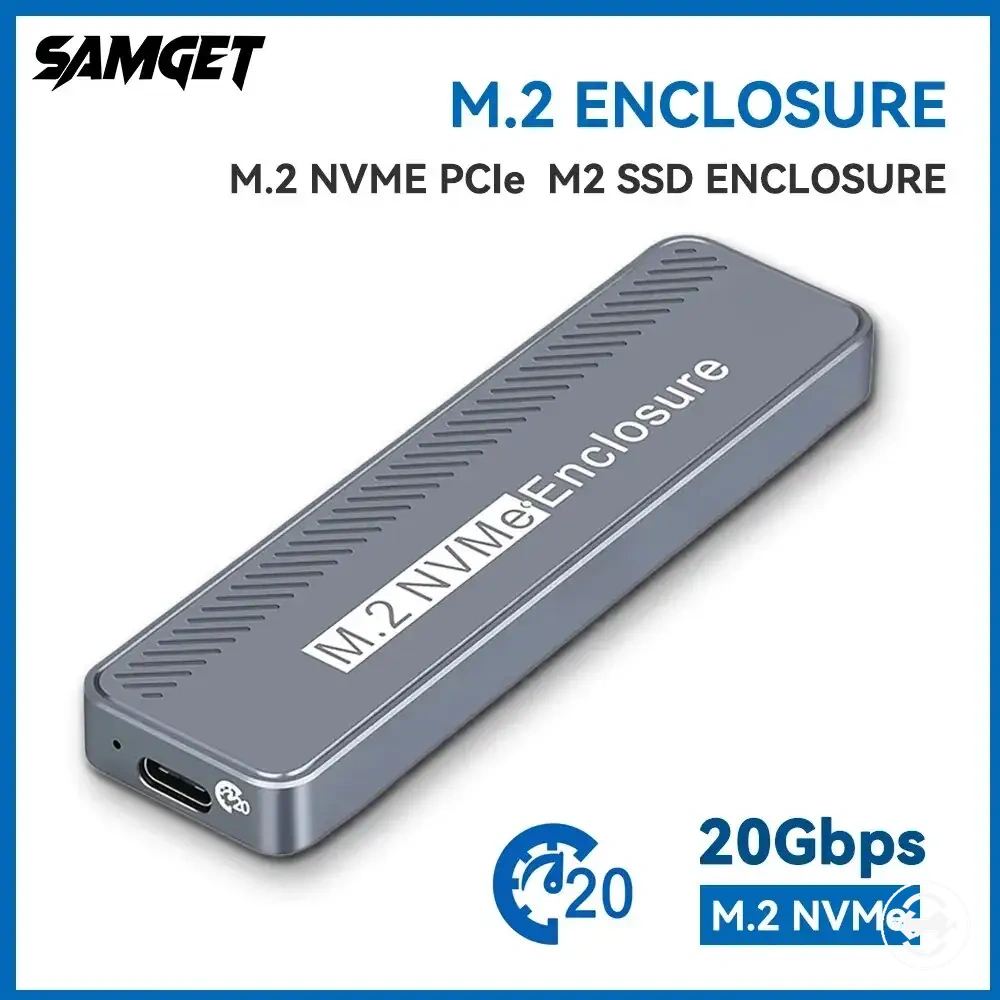

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

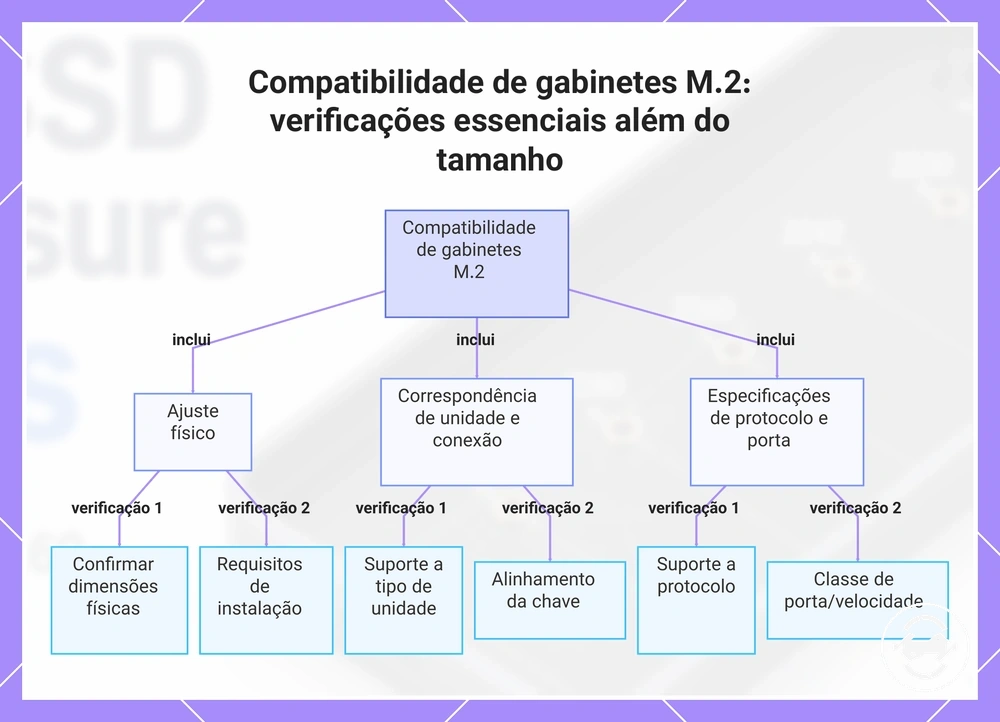

Este gráfico mostra as seis verificações de compatibilidade para um gabinete de SSD M.2, destacando que o suporte de tamanho é apenas uma das várias condições.
