Compatibilité d'un boîtier SSD M.2 : associer un disque au boîtier
La compatibilité d'un boîtier SSD M.2 repose sur l'adéquation entre le protocole du disque, le contrôleur du boîtier, le type de clé, la longueur du disque et les conditions d'ajustement physique. Une correspondance compatible relie les exigences du disque SSD M.2 aux fonctionnalités de support du boîtier, sans se fier uniquement à l'étiquette M.2.
Un SSD M.2 peut tenir dans un tiroir de boîtier et ne pas fonctionner si la connexion électrique ne correspond pas. Le protocole du disque et le contrôleur du boîtier doivent prendre en charge le même chemin de connexion, tandis que l'encoche du connecteur et le point de montage doivent permettre une installation correcte du disque.
Le contrôle principal de compatibilité consiste à vérifier si le boîtier prend en charge le type de disque, le type de clé, la longueur et les exigences de dégagement. Les termes NVMe, SATA et NGFF décrivent différents aspects de la compatibilité. Chaque détail doit être vérifié avant d'évaluer les limites de vitesse ou les étapes d'installation.
Une analyse de compatibilité distingue la compatibilité électrique de la compatibilité physique. La liste ci-dessous organise les principales conditions qui déterminent si un boîtier SSD M.2 peut prendre en charge un disque spécifique.
- Protocole du disque : Vérifiez si le contrôleur du boîtier prend en charge le protocole du disque, comme NVMe ou SATA, car une incompatibilité de protocole peut empêcher la détection.
- Type de clé : Vérifiez l'encoche du connecteur, le support du socket et l'étiquetage du boîtier pour confirmer que la connexion du disque correspond à la conception du boîtier.
- Longueur du disque : Faites correspondre la longueur du SSD M.2 avec la position disponible dans le tiroir et le point de montage du boîtier.
- Condition de montage : Vérifiez l'entretoise, la vis ou la méthode de retenue pour confirmer que le disque peut être correctement fixé.
- Dégagement physique : Tenez compte de l'épaisseur du disque, de la taille du dissipateur, de la hauteur du pad thermique et de l'espace dans le boîtier avant l'installation.
- Connexion hôte : Confirmez que la connexion entre le boîtier et le périphérique hôte prend en charge l'usage prévu et ne crée pas de limite supplémentaire.
Ce dont dépend la compatibilité d'un boîtier SSD M.2

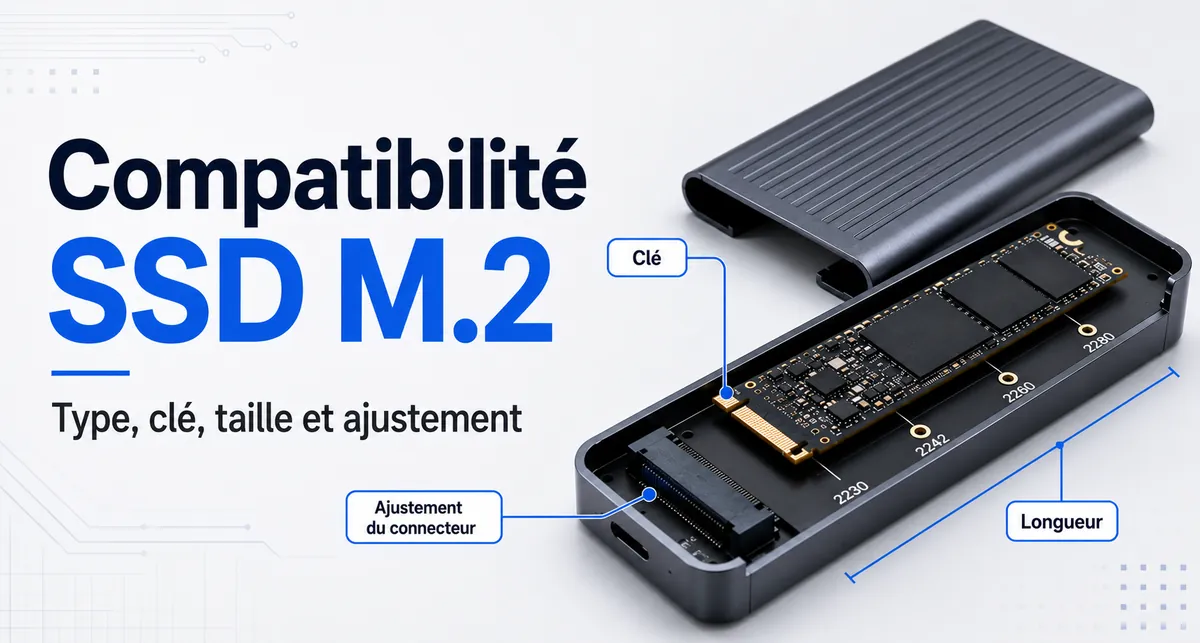

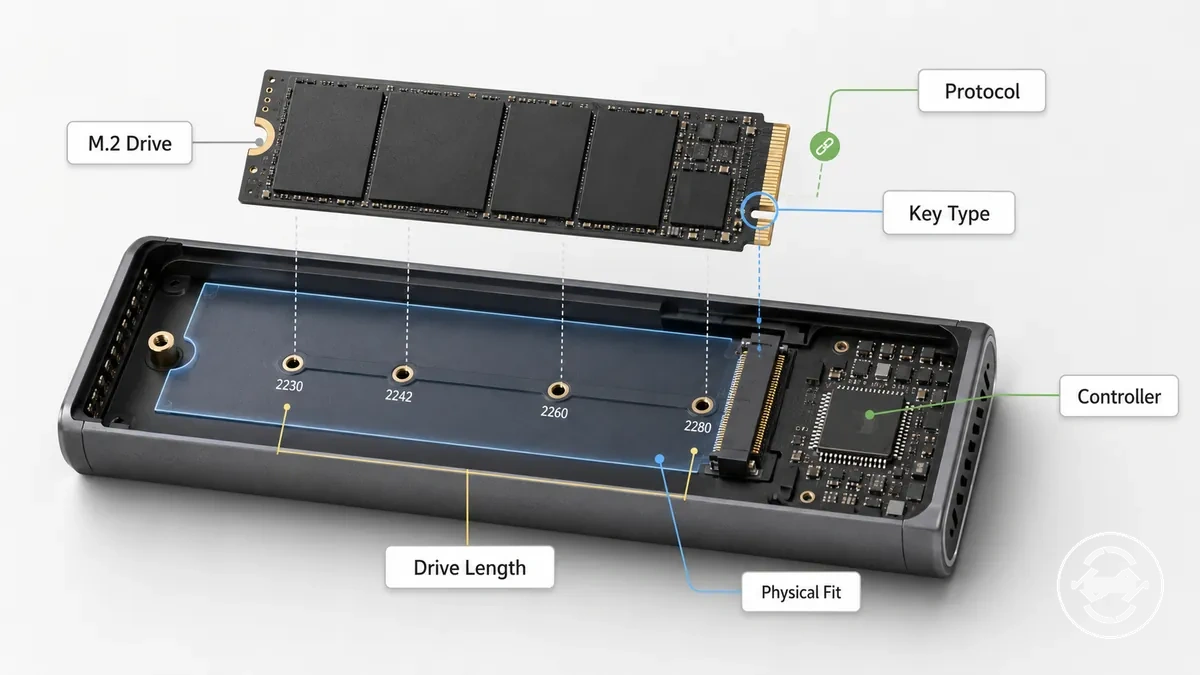

La compatibilité d'un boîtier SSD M.2 est l'adéquation entre un disque M.2 spécifique et les attributs du boîtier capables de le prendre en charge. Cette correspondance dépend du support électrique et des conditions d'ajustement physique : protocole, type de clé, longueur physique, dégagement et support du contrôleur.
L'étiquette d'un disque M.2 seule ne fournit pas une réponse de compatibilité complète, car M.2 décrit une famille de facteurs de forme plutôt que chaque exigence de connexion. Un disque peut avoir une forme correspondante mais nécessiter tout de même le contrôleur de boîtier, la clé de connecteur ou le support de protocole adaptés pour être détecté.
Lorsque la compatibilité est incertaine, vérifier chaque dépendance peut réduire le risque d'incompatibilité avant l'installation. La liste de contrôle suivante organise les principales conditions qui affectent le support d'un boîtier SSD M.2.
- Protocole du disque : Le protocole du disque M.2 doit correspondre au support du contrôleur du boîtier. Les disques NVMe et SATA utilisent des exigences de connexion différentes qui peuvent affecter la détection.
- Clé de connecteur : Le type de clé et l'encoche du connecteur doivent correspondre au socket pris en charge par le boîtier et à son étiquette de support.
- Longueur physique : La longueur du disque M.2 doit correspondre à la longueur du tiroir du boîtier et à la position de montage disponible.
- Position de montage : L'entretoise, la vis ou le point de retenue doivent supporter la longueur du disque et permettre une fixation sécurisée.
- Dégagement : L'épaisseur du disque, l'espace dans le boîtier et les composants voisins peuvent affecter si le disque s'ajuste correctement à l'intérieur du boîtier.
- Connexion hôte : La connexion hôte peut influencer les limites exploitables du boîtier lors d'une utilisation réelle.
Pour une vue d'ensemble plus large de la manière dont ces attributs se connectent au sein de la catégorie, consultez le guide des boîtiers SSD M.2.
Limites de compatibilité entre M.2, NGFF, NVMe et SATA

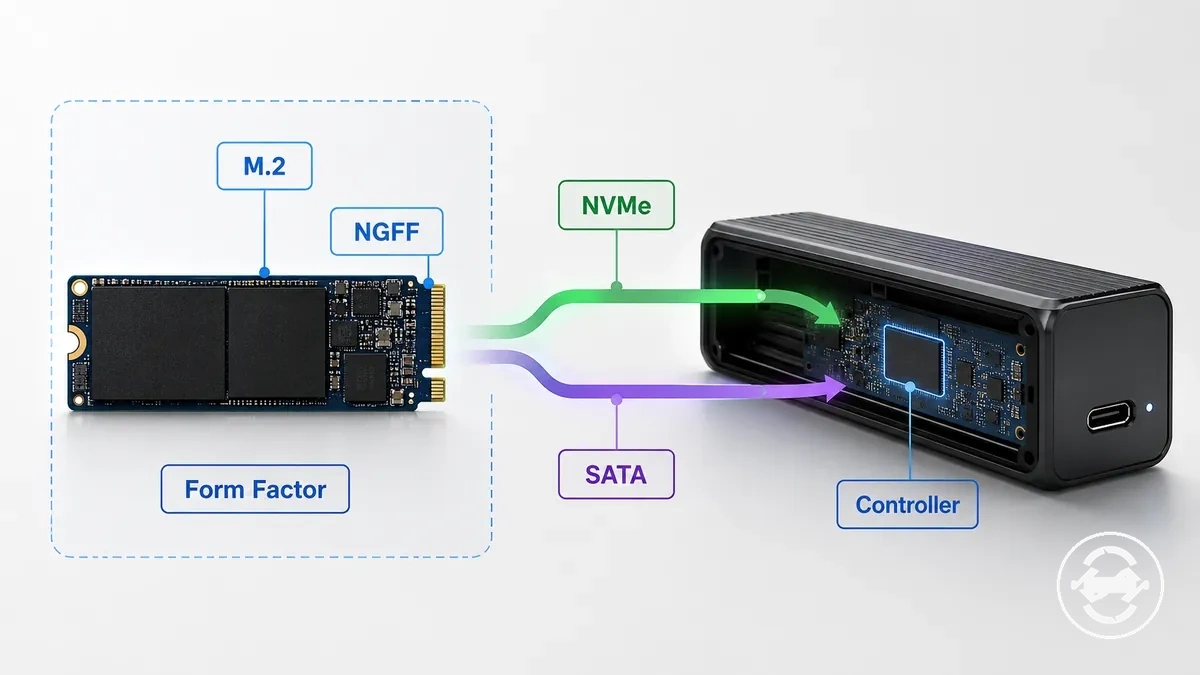

M.2 et NGFF décrivent le contexte du facteur de forme d'un disque, tandis que NVMe et SATA décrivent les chemins de protocole qui affectent la compatibilité du boîtier. La limite de compatibilité devient plus claire en séparant la forme physique du disque des exigences de protocole et de contrôleur.
Les dénominations M.2 et NGFF peuvent créer une confusion car elles décrivent le format du disque plutôt que chaque exigence de fonctionnement. La forme d'un disque ou l'encoche du connecteur peut sembler adaptée, mais le boîtier nécessite toujours le support de protocole approprié et la capacité de contrôleur adéquate.
Lorsqu'un disque semble s'adapter mais ne fonctionne pas, la différence réside souvent entre l'ajustement physique et le support électrique. L'étiquette de support et le contrôleur du boîtier constituent le point de vérification pratique pour déterminer si la connexion du disque correspond aux exigences du boîtier.
Le tableau ci-dessous sépare les termes de dénomination courants selon ce qu'ils décrivent et ce qu'ils aident à vérifier. Pour une comparaison plus approfondie des chemins de protocole, consultez différences entre boîtiers NVMe et SATA.
| Terme | Ce qu'il décrit |
|---|---|
| M.2 | Un facteur de forme décrivant le format physique du disque et la famille de connecteurs. |
| NGFF | Un terme de dénomination lié au facteur de forme M.2 qui ne définit pas chaque exigence de compatibilité. |
| NVMe | Un contexte de protocole associé à la communication du disque via PCIe. |
| SATA | Un chemin de protocole distinct qui nécessite un support de contrôleur de boîtier correspondant. |
| Contrôleur | Le composant du boîtier qui aide à déterminer la communication du disque prise en charge. |
Quand NGFF désigne le facteur de forme plutôt que le protocole
NGFF est utilisé dans le contexte du facteur de forme M.2 et ne définit pas l'exigence de protocole complète pour un boîtier. NGFF décrit la forme du disque et la famille de connecteurs, tandis que SATA ou NVMe décrit l'exigence de signalisation qui doit correspondre à l'étiquette de support du boîtier.
Un disque M.2 avec la mention NGFF peut quand même nécessiter une vérification du contrôleur du boîtier et du protocole pris en charge. Par exemple, un boîtier mentionnant le support NGFF peut nécessiter une vérification distincte pour confirmer si la connexion du disque utilise une signalisation SATA ou NVMe avant de pouvoir déterminer la compatibilité.
Pourquoi les disques NVMe ne fonctionnent pas dans les boîtiers SATA uniquement
Un disque NVMe ne fonctionne généralement pas dans un boîtier SATA uniquement car le contrôleur du boîtier et le chemin de signalisation ne correspondent pas. Le disque NVMe utilise un chemin de protocole basé sur PCIe, tandis qu'un boîtier SATA uniquement repose sur le support d'un contrôleur SATA.
La discordance se produit au niveau de la compatibilité électrique plutôt qu'uniquement au niveau de la connexion physique. Un disque NVMe peut sembler s'adapter en raison de la forme du connecteur, mais l'insertion physique ne confirme pas que le boîtier peut communiquer avec le disque.

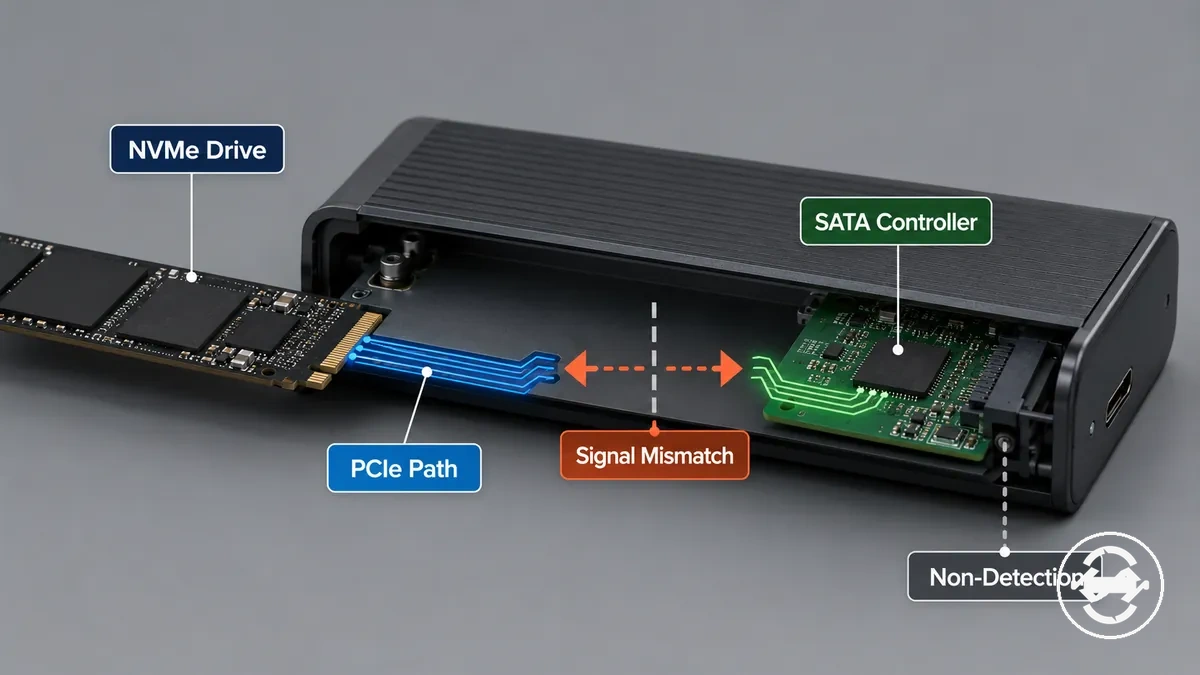

Le diagramme trace le chemin NVMe vers PCIe face à une discordance de contrôleur SATA uniquement. Il sépare l'insertion physique du support électrique nécessaire à la détection.
- Protocole du disque : Un disque NVMe utilise un chemin de communication NVMe et PCIe qui nécessite un support de boîtier correspondant.
- Contrôleur du boîtier : Un contrôleur de boîtier SATA uniquement peut ne pas prendre en charge le protocole du disque NVMe.
- Chemin de signalisation : Une discordance entre les chemins de protocole peut empêcher la communication entre le disque et le boîtier.
- Résultat attendu : Le résultat peut être une non-détection ou un état de disque non pris en charge.
Support du protocole du disque dans les boîtiers SSD M.2
Le support du protocole du disque dans un boîtier SSD M.2 dépend du contrôleur du boîtier et du support du chipset. Le contrôleur du boîtier agit comme la porte de support qui détermine si un disque M.2 NVMe, SATA ou double protocole peut être reconnu.
Un disque M.2 peut nécessiter un support de boîtier différent selon son protocole de disque et son chemin de connexion. Les boîtiers NVMe uniquement, SATA uniquement et double protocole représentent différentes conditions de support. L'étiquette de support et le chipset du boîtier doivent donc être vérifiés avant d'associer un disque.
Lorsque le protocole du disque ne correspond pas au support du boîtier, le résultat peut être un problème de détection ou un état de disque non pris en charge. Pour les types de disques incertains, vérifier d'abord le support de protocole peut aider à identifier une catégorie de boîtier adaptée.
| Type de support du boîtier | Condition de compatibilité |
|---|---|
| NVMe uniquement | Utilise le support du protocole NVMe via un contrôleur de boîtier conçu pour les disques NVMe. |
| SATA uniquement | Utilise le support du protocole SATA via un contrôleur de boîtier conçu pour les disques SATA. |
| Double protocole | Peut prendre en charge les deux types de disques NVMe et SATA lorsque le contrôleur du boîtier offre un support double. |
Support des disques NVMe et PCIe
Le support NVMe dans un boîtier SSD M.2 dépend d'un contrôleur compatible NVMe qui prend en charge le chemin de signalisation PCIe. Un disque NVMe nécessite un support de boîtier correspondant pour la connexion de protocole correcte, tandis que la clé M et l'étiquette de support aident à vérifier si les exigences du disque et du boîtier s'alignent.
Le support NVMe peut permettre un fonctionnement pris en charge, mais il ne garantit pas la vitesse de transfert maximale. Les limites de l'hôte et l'environnement de connexion peuvent affecter la vitesse de transfert disponible après la connexion du disque.
Pour les limites liées à la connexion au-delà du support du protocole NVMe, consultez prise en charge USB-C et Thunderbolt.

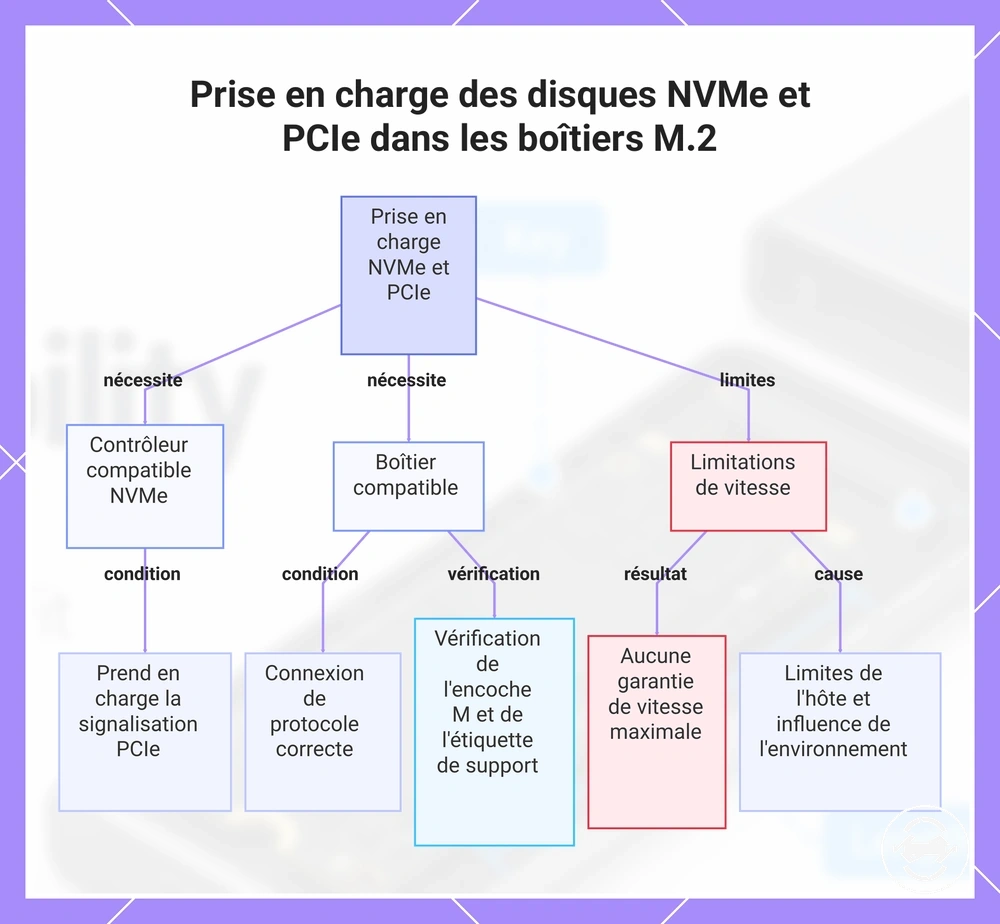

Ce graphique montre les principales exigences et limitations pour la prise en charge des disques NVMe et PCIe dans un boîtier M.2 pour SSD, notamment la capacité du contrôleur, la vérification de la compatibilité du boîtier et les contraintes de vitesse.
Support des disques SATA M.2
Le support des disques SATA M.2 dépend du protocole SATA, du contrôleur de boîtier compatible SATA et de l'étiquette de support utilisée pour identifier les types de disques compatibles. Un disque SATA M.2 nécessite un contrôleur de boîtier avec support SATA pour permettre la détection et l'utilisation en tant que stockage externe.
Un disque avec une forme de clé correspondante ne confirme pas automatiquement le support SATA. Par exemple, un disque à clé B ou à clé B+M peut avoir différentes revendications de support de protocole. La mention du boîtier et le support du contrôleur doivent être vérifiés avant de supposer la compatibilité.

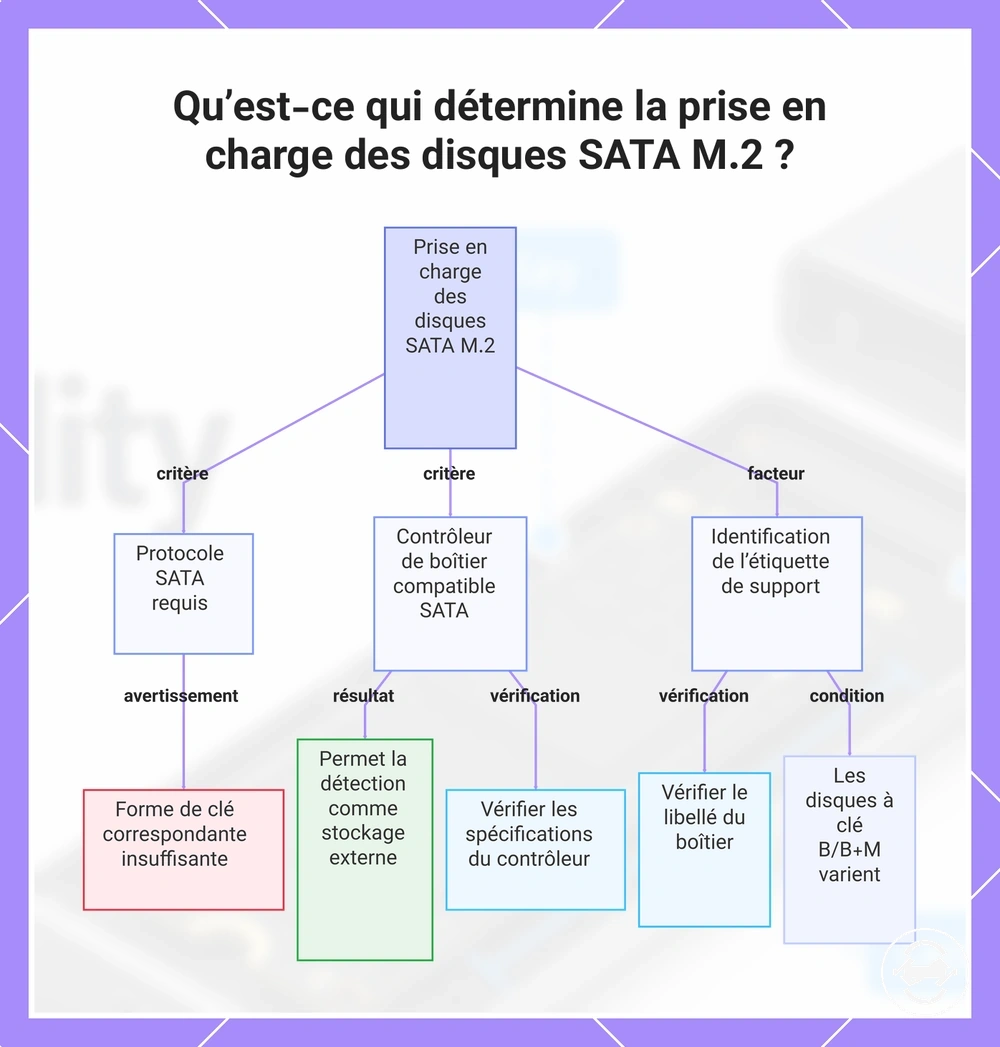

Ce graphique montre les trois exigences clés pour la prise en charge des disques SATA M.2 et les vérifications importantes pour garantir la compatibilité.
Support des boîtiers double protocole
Un boîtier double protocole peut réduire le risque d'incompatibilité de protocole pour les utilisateurs qui ne savent pas si leur disque utilise NVMe ou SATA. En offrant un support de contrôleur pour les deux types de disques, un boîtier double protocole peut élargir la compatibilité tout en nécessitant toujours une vérification de l'étiquette.
Le support double protocole ne remplace pas les autres vérifications de compatibilité. La longueur, le dégagement et les limites de connexion hôte peuvent toujours affecter la pertinence de la combinaison disque et boîtier.
Les points suivants séparent ce que le support double protocole peut résoudre des vérifications restantes :
- Peut résoudre : L'incertitude de protocole en acceptant les types de disques NVMe et SATA pris en charge lorsque le support du contrôleur correspond.
- Ne résout pas : Les exigences physiques telles que la longueur du disque et le dégagement à l'intérieur du boîtier.
- Nécessite toujours : Une vérification de l'étiquette pour confirmer le type de disque accepté et la mention de support.
Types de clé M.2 et ajustement du connecteur
Les types de clé M.2 décrivent la couche de compatibilité liée à la forme du connecteur entre un disque et un socket de boîtier. L'encoche de la clé facilite l'alignement physique, mais la clé seule ne confirme pas le support du protocole ni la compatibilité opérationnelle complète.
Une encoche correspondante ne signifie pas toujours que le disque fonctionnera dans un boîtier. La forme du connecteur identifie une partie de l'ajustement physique, tandis que l'étiquette du boîtier et le support du contrôleur déterminent si le protocole requis est pris en charge.
Vérifier le type de clé M.2 permet de réduire les possibilités d'ajustement du connecteur avant d'évaluer la compatibilité complète. La relation est : clé du disque → support du socket du boîtier → possibilité d'insertion physique et résultat opérationnel.
Le tableau ci-dessous sépare l'ajustement de la clé du support du protocole en montrant ce que chaque type de clé permet de vérifier et ce qu'il ne peut pas prouver.
| Type de clé | Ce qu'il permet de vérifier |
|---|---|
| Clé M | Alignement du connecteur pouvant nécessiter la vérification du support NVMe, de la mention sur l'étiquette du boîtier et du support du protocole. |
| Clé B | Alignement du connecteur nécessitant la vérification du socket du boîtier et du protocole pris en charge. |
| Clé B+M | Motif d'encoche combiné pouvant s'adapter à certains sockets mais ne prouvant pas le support SATA ni une autre mention de protocole. |
Correspondance entre disque à clé M et boîtier
Un disque à clé M doit être vérifié par rapport à un boîtier qui prend explicitement en charge un socket à clé M ou une connexion compatible NVMe. L'encoche de la clé M facilite l'ajustement du connecteur, mais l'étiquette de support du boîtier reste nécessaire pour confirmer le support de protocole attendu.
Par exemple, un disque à clé M peut s'aligner avec un socket à clé M ou un boîtier marqué comme compatible NVMe, mais la mention sur l'étiquette doit encore être vérifiée avec le protocole et la longueur. La vérification de l'ajustement commence par l'alignement du disque à clé M et du socket, puis continue avec le support du boîtier et les exigences physiques avant de déterminer la compatibilité.
Correspondance des disques à clé B et à clé B+M
La correspondance des disques à clé B et à clé B+M dépend à la fois du motif d'encoche du connecteur et de la mention de support du boîtier. Le motif d'encoche peut aider à identifier l'ajustement physique avec un socket de boîtier, mais il ne confirme pas par lui-même la signalisation ou le protocole pris en charge.
Un disque à clé B+M peut correspondre visuellement à un socket, mais la signalisation prise en charge nécessite toujours une vérification via la mention du boîtier et la mention du contrôleur. La forme de la clé aide à évaluer la possibilité d'insertion, tandis que l'étiquette de support du boîtier aide à déterminer si le résultat est une correspondance compatible ou une discordance.
Les points suivants séparent l'acceptation de l'encoche de la signalisation prise en charge :
- Motif d'encoche : Les formes de clé B et de clé B+M aident à identifier l'ajustement du connecteur et l'alignement du socket.
- Signalisation prise en charge : Le support SATA ou NVMe dépend de la mention du contrôleur du boîtier et de la formulation du support.
- Résultat de compatibilité : Une encoche de connecteur correspondante peut encore aboutir à une discordance si le boîtier ne prend pas en charge le protocole du disque.
Support de la longueur du SSD M.2 à l'intérieur du boîtier
Le support de la longueur du SSD M.2 dépend de la capacité du tiroir du boîtier et de la position de montage à maintenir correctement la taille du disque. La longueur du SSD M.2 détermine l'entretoise ou le point de montage requis, donc l'ajustement physique dépend de l'espace disponible dans le tiroir et du support de retenue.
Par exemple, un disque 2280 peut s'adapter à de nombreuses conceptions de boîtier, mais cela ne confirme pas le support pour toute longueur de SSD M.2 plus courte ou plus longue. Un disque plus court ou plus long peut encore nécessiter la position d'entretoise et le point de montage corrects pour être fixé correctement.
Lorsque le tiroir du boîtier est trop court ou ne dispose pas de la position de montage requise, le disque peut ne pas atteindre le point de retenue prévu. Vérifier la longueur prise en charge avant l'installation permet d'identifier la limite d'ajustement correcte. Pour une vue d'ensemble plus large des catégories de taille, consultez tailles de boîtier SSD M.2.
Le tableau ci-dessous fait correspondre les numéros de taille M.2 courants à la longueur physique et aux besoins de montage du boîtier.
| Taille M.2 | Considération sur le support de longueur |
|---|---|
| 2230 | Nécessite une entretoise de boîtier et une position de montage adaptées à la longueur plus courte du disque. |
| 2242 | Nécessite un tiroir de boîtier et un point de retenue qui supportent la longueur du disque. |
| 2260 | Nécessite la position de montage correcte pour fixer le disque à l'intérieur du boîtier. |
| 2280 | Communément pris en charge dans de nombreux boîtiers, mais nécessite toujours une vérification explicite du support de longueur. |
| 22110 | Nécessite une zone de tiroir plus longue et un support de montage adapté à la longueur étendue du disque. |
Le support de longueur est distinct du support de protocole, donc une correspondance de taille physique seule ne confirme pas une compatibilité complète.
Support des tailles 2230, 2242, 2260 et 2280
Les tailles 2230, 2242, 2260 et 2280 sont des longueurs courantes de SSD M.2 qui décrivent la taille physique du disque à l'intérieur du tiroir du boîtier. Chaque longueur correspond à une position différente dans le tiroir et peut nécessiter une entretoise ou un point de retenue adapté pour un ajustement sécurisé.
Le support de montage correct dépend de la conception du boîtier et des points de montage disponibles. Un disque plus court peut nécessiter une entretoise réglable pour éviter tout mouvement, tandis que d'autres longueurs nécessitent le point de retenue approprié pour un placement stable.
Les numéros de taille ci-dessous montrent comment les longueurs M.2 courantes sont liées au support du tiroir, au placement de l'entretoise et au résultat d'ajustement.
- 2230 : Une longueur de disque plus courte qui peut nécessiter une entretoise réglable ou un point de retenue spécifique pour maintenir un ajustement sécurisé.
- 2242 : Une longueur courante qui nécessite que le tiroir et le point de montage soient alignés avec la position du disque.
- 2260 : Une taille de disque plus longue qui dépend de l'emplacement correct de l'entretoise et du support de retenue disponible.
- 2280 : Une longueur couramment prise en charge par les boîtiers, mais le tiroir et l'entretoise doivent encore correspondre à la taille spécifique du disque.
Limites d'ajustement du boîtier pour 22110
Un SSD 22110 nécessite un support explicite du boîtier car ce disque plus long a besoin de suffisamment de longueur de tiroir et du point de montage correct. L'étiquette de support du boîtier doit confirmer la compatibilité 22110 avant d'attendre un résultat d'ajustement adapté.
Une supposition courante est qu'une correspondance de connecteur ou le support d'une autre longueur M.2 couvre un disque 22110, mais le boîtier contrôle la limite d'ajustement finale. Un SSD 22110 nécessite une longueur de tiroir suffisante, le point de montage correct et un dégagement de coque suffisant pour éviter un résultat d'absence d'ajustement.
- Vérification 22110 : Vérifiez le support explicite pour le disque plus long, y compris la longueur du tiroir et le dégagement de la coque du boîtier.
Dégagement physique et ajustement de montage avant l'installation
Le dégagement physique et l'ajustement de montage vérifient si un SSD M.2 théoriquement compatible peut s'insérer, se fermer et se monter correctement à l'intérieur d'un boîtier. La compatibilité avec le protocole du disque ne confirme pas que l'ensemble du disque dispose de suffisamment d'espace pour un positionnement physique correct.
Un disque avec un dissipateur préinstallé ou un pad thermique anormalement épais peut créer des conditions de dégagement supplémentaires. Ces pièces ajoutées peuvent affecter la profondeur du tiroir, l'espace du corps du boîtier, les zones de contact et la fermeture du couvercle, créant un risque d'ajustement avant l'installation.
Une fois les vérifications de dégagement physique et d'ajustement de montage terminées, l'étape suivante est le processus d'installation. La liste de contrôle ci-dessous vérifie les conditions qui affectent le positionnement et l'ajustement avant d'installer le disque.
- Épaisseur du disque : Vérifiez que l'épaisseur du SSD permet au disque de se positionner correctement à l'intérieur du boîtier.
- Dissipateur : Confirmez qu'un dissipateur préinstallé ne réduit pas le dégagement disponible ou n'empêche pas la fermeture.
- Pad thermique : Vérifiez si l'épaisseur du pad thermique affecte la profondeur du tiroir ou le dégagement du couvercle.
- Position de l'entretoise : Vérifiez que l'entretoise s'aligne avec la position de montage du disque.
- Vis ou loquet : Confirmez que la méthode de retenue supporte le disque sans créer de problème d'ajustement de montage.
- Profondeur du tiroir : Vérifiez que le tiroir offre suffisamment d'espace pour l'ensemble complet du disque.
- Dégagement du couvercle : Vérifiez que le couvercle du boîtier peut se fermer correctement après la mise en place du disque.
Pour l'étape suivante après ces vérifications, consultez installing the drive correctly.

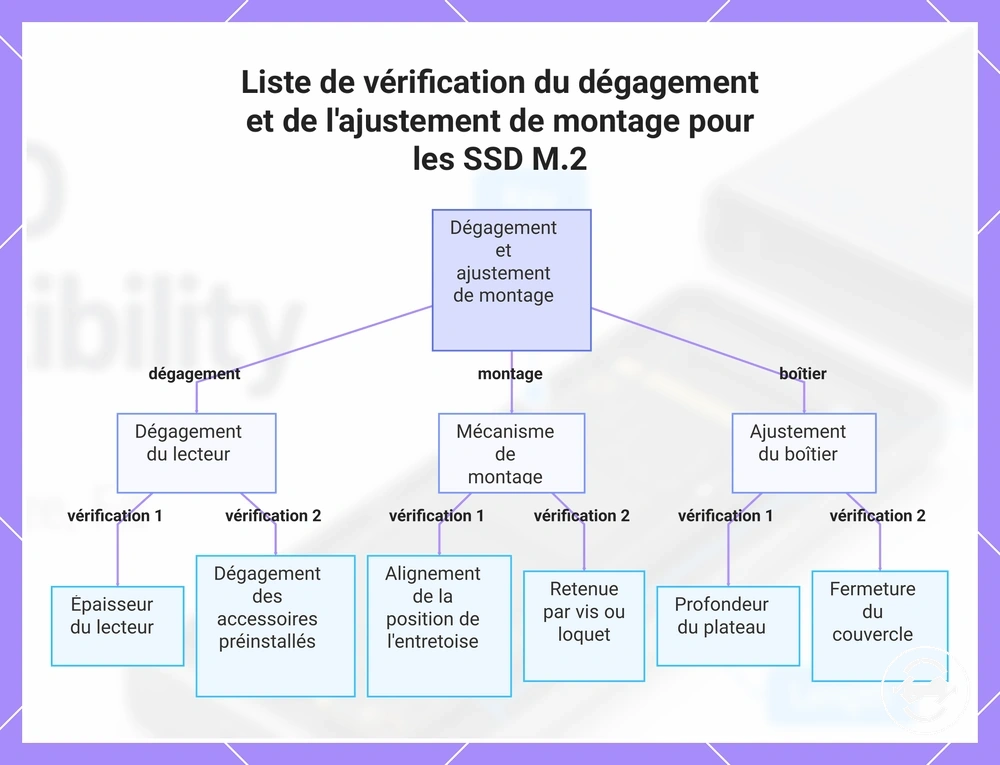

Ce graphique regroupe les vérifications essentielles de dégagement et d'ajustement de montage à effectuer avant d'installer un SSD M.2.
Épaisseur du SSD, dissipateurs et dégagement du pad thermique
L'épaisseur du SSD, les composants attachés et l'espace du boîtier déterminent si un SSD M.2 peut être positionné en toute sécurité à l'intérieur du corps du boîtier. Lorsqu'un ensemble de disque crée un conflit d'espace, le dégagement physique devient le facteur limitant pour la fermeture et l'ajustement de montage.
Un disque avec un dissipateur préinstallé ou un pad thermique plus épais peut créer des conditions de dégagement différentes de celles d'un SSD nu. Ces changements peuvent affecter le couvercle du boîtier, la pression de contact et la fermeture. Les modifications du dissipateur ou du pad doivent donc être considérées attentivement car elles peuvent modifier les conditions d'ajustement.
La liste de contrôle ci-dessous vérifie les points de dégagement à l'intérieur du corps du boîtier :
- Épaisseur du SSD : Vérifiez que l'épaisseur du disque permet à l'ensemble du SSD de se positionner correctement à l'intérieur du boîtier.
- Dissipateur : Vérifiez qu'un dissipateur attaché ne crée pas de problème de dégagement avec le corps du boîtier.
- Pad thermique : Confirmez que la hauteur du pad n'empêche pas un positionnement sûr ou une fermeture correcte.
- Couvercle du boîtier : Vérifiez le dégagement du couvercle avant de fermer le boîtier.
- Pression de contact : Vérifiez que l'ensemble permet un contact approprié sans créer de risque d'ajustement.
Ajustement de l'entretoise, de la vis et de la position du tiroir
L'ajustement de l'entretoise, de la vis et de la position du tiroir détermine si le SSD M.2 peut être fixé à la position de longueur de disque correcte à l'intérieur du boîtier. Le matériel de retenue relie la longueur du disque à la position du tiroir, contribuant à créer un ajustement sécurisé lorsque les points de montage s'alignent.
Un disque peut correspondre au protocole et à la clé attendus mais avoir un mauvais positionnement si l'entretoise, la vis, le loquet ou la fente du tiroir ne s'aligne pas correctement. Vérifier le matériel de retenue aide à identifier une retenue lâche ou des risques d'ajustement avant utilisation.
Les étapes suivantes vérifient uniquement l'alignement :
- Faites correspondre la position de l'entretoise à la longueur de disque prise en charge et à la position du tiroir.
- Vérifiez que le disque se positionne correctement dans la fente du tiroir avant de le fixer.
- Confirmez que la vis ou le loquet correspond à la conception du matériel de retenue et offre un ajustement sécurisé.
Comment vérifier la compatibilité entre un SSD et un boîtier
Vérifiez la compatibilité en faisant correspondre les conditions du SSD et du boîtier avant l'installation. Les quatre vérifications principales sont le protocole, la clé, la longueur prise en charge et le dégagement physique.
Lorsqu'un SSD n'est pas détecté, le problème peut provenir d'une discordance entre le protocole du disque et le support du contrôleur du boîtier. Vérifiez d'abord le type de SSD et l'étiquette de support du boîtier pour confirmer si la connexion aboutit à un résultat de réussite, d'échec ou de confirmation.
Une liste de contrôle de compatibilité organise la décision par conditions requises avant utilisation :
- Type de disque et protocole : Vérifiez si le protocole du SSD correspond à l'étiquette de support du boîtier et au support du contrôleur. Résultat : réussite si le protocole est pris en charge, échec s'il ne correspond pas, ou confirmation si les informations de support sont peu claires.
- Clé et ajustement du socket : Vérifiez l'ajustement physique de la clé du SSD et du socket du boîtier. Résultat : réussite si l'alignement du connecteur correspond, échec si la forme de la clé est incompatible, ou confirmation si le support du socket nécessite vérification.
- Longueur prise en charge : Vérifiez la longueur du SSD par rapport au tiroir du boîtier et aux informations de longueur prise en charge. Résultat : réussite si la longueur du disque est prise en charge, échec si le tiroir ne peut pas accueillir le disque, ou confirmation si les détails de longueur sont incomplets.
- Matériel de montage : Vérifiez l'entretoise, la vis, le loquet ou le matériel de retenue pour la position du disque. Résultat : réussite si le SSD peut être fixé correctement, échec si l'alignement de montage n'est pas possible, ou confirmation si la méthode de retenue est peu claire.
- Dégagement : Vérifiez l'épaisseur du SSD, les dissipateurs, les pads thermiques et l'espace du boîtier. Résultat : réussite si l'ensemble du SSD peut se positionner correctement, échec si le dégagement empêche un ajustement correct, ou confirmation si l'espace physique nécessite une inspection.
- Connexion hôte : Vérifiez les limites de connexion hôte qui affectent le fonctionnement. Résultat : réussite si la connexion prend en charge l'usage prévu, échec si la connexion est inadaptée, ou confirmation si les limites nécessitent vérification.
Les vérifications de la clé, du socket et de l'ajustement physique aident à séparer l'alignement du connecteur de la compatibilité complète. Un résultat de réussite nécessite à la fois les conditions de support et la vérification de l'ajustement physique.
Les vérifications de la longueur prise en charge, du matériel de montage et du dégagement confirment si le SSD peut être fixé à l'intérieur du boîtier. Ces conditions aident à identifier les risques d'ajustement avant que le boîtier ne soit utilisé.

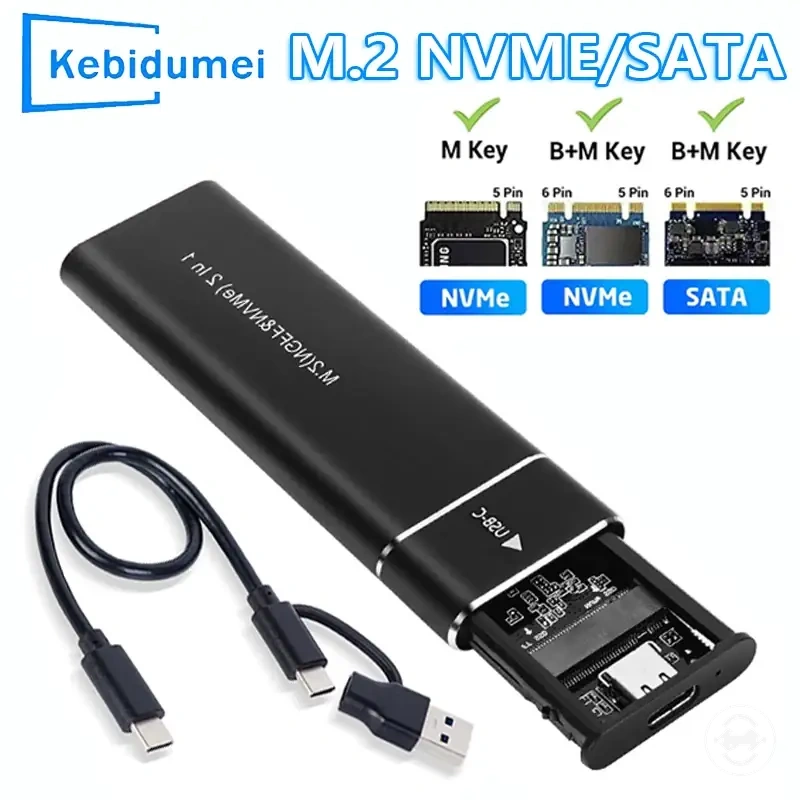

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
Les limites de connexion hôte peuvent affecter le fonctionnement après la fin des vérifications de compatibilité. Confirmer chaque condition fournit une décision de compatibilité plus claire avant de poursuivre.

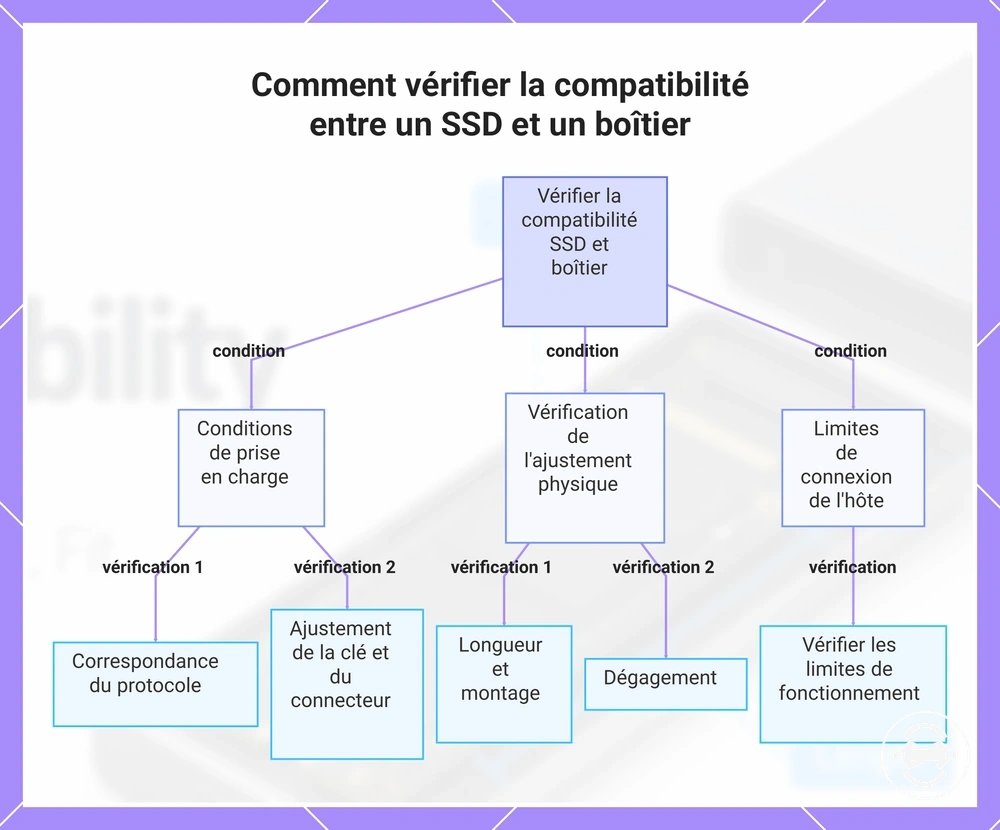

Ce diagramme montre les quatre conditions essentielles à vérifier pour la compatibilité entre un SSD et un boîtier : prise en charge du protocole, ajustement de la clé, ajustement physique et limites de connexion de l'hôte.
Erreurs de compatibilité qui empêchent le boîtier de fonctionner
Les erreurs de compatibilité sont généralement des schémas de discordance entre un SSD et un boîtier qui peuvent conduire à une non-détection ou à une installation échouée. Tous les problèmes de détection ne sont pas causés par la compatibilité, mais les vérifications du protocole, de la clé, de la longueur prise en charge et du dégagement physique identifient les schémas de discordance courants.
Les discordances de protocole peuvent empêcher le boîtier de prendre en charge la connexion du SSD. Une discordance NVMe-dans-SATA ou SATA-dans-NVMe-uniquement peut se produire lorsque le support du contrôleur du boîtier ne correspond pas au protocole du disque. Vérifier l'étiquette de support et la compatibilité du contrôleur aide à confirmer la vérification suivante correcte.
Un disque peut sembler adapté tout en ayant une discordance physique. Une mauvaise clé, une longueur non prise en charge, un mauvais positionnement ou un conflit de dégagement peuvent créer un problème d'ajustement lors de l'installation. Ces conditions doivent être vérifiées parallèlement aux exigences de protocole avant de considérer le boîtier comme incompatible.

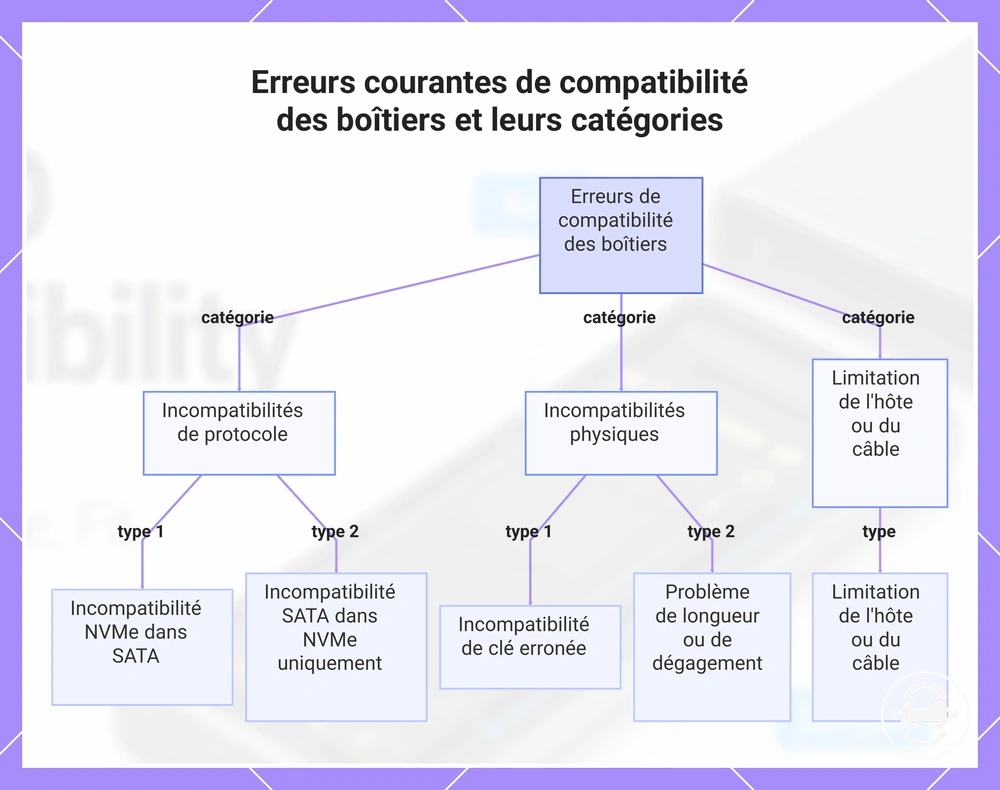

La liste de diagnostic ci-dessous relie les erreurs de compatibilité courantes aux symptômes probables et aux vérifications suivantes.
- Discordance NVMe-dans-SATA : Symptôme : le SSD peut ne pas être détecté. Vérification suivante : vérifiez que le contrôleur du boîtier prend en charge le protocole du SSD.
- Discordance SATA-dans-NVMe-uniquement : Symptôme : le SSD peut ne pas fonctionner via le boîtier. Vérification suivante : confirmez le support SATA dans les spécifications du boîtier.
- Mauvaise clé : Symptôme : le SSD et le socket du boîtier peuvent ne pas s'aligner. Vérification suivante : confirmez l'ajustement de la clé et du socket.
- Longueur non prise en charge : Symptôme : le SSD peut ne pas s'adapter au tiroir ou à la position de montage. Vérification suivante : vérifiez la longueur prise en charge et le support de retenue.
- Mauvais positionnement ou conflit de dégagement : Symptôme : le disque peut avoir un problème d'ajustement physique. Vérification suivante : inspectez le positionnement, le dégagement et l'espace du boîtier.
- Limitation de l'hôte : Symptôme : le fonctionnement peut être affecté après la connexion. Vérification suivante : confirmez la connexion hôte et les conditions du câble.
La limitation de l'hôte et la limitation du câble sont distinctes des vérifications de compatibilité principales du SSD et du boîtier. Si les vérifications de compatibilité réussissent mais que le SSD reste non détecté, des causes de détection plus larges peuvent nécessiter une révision via drive not detected troubleshooting.

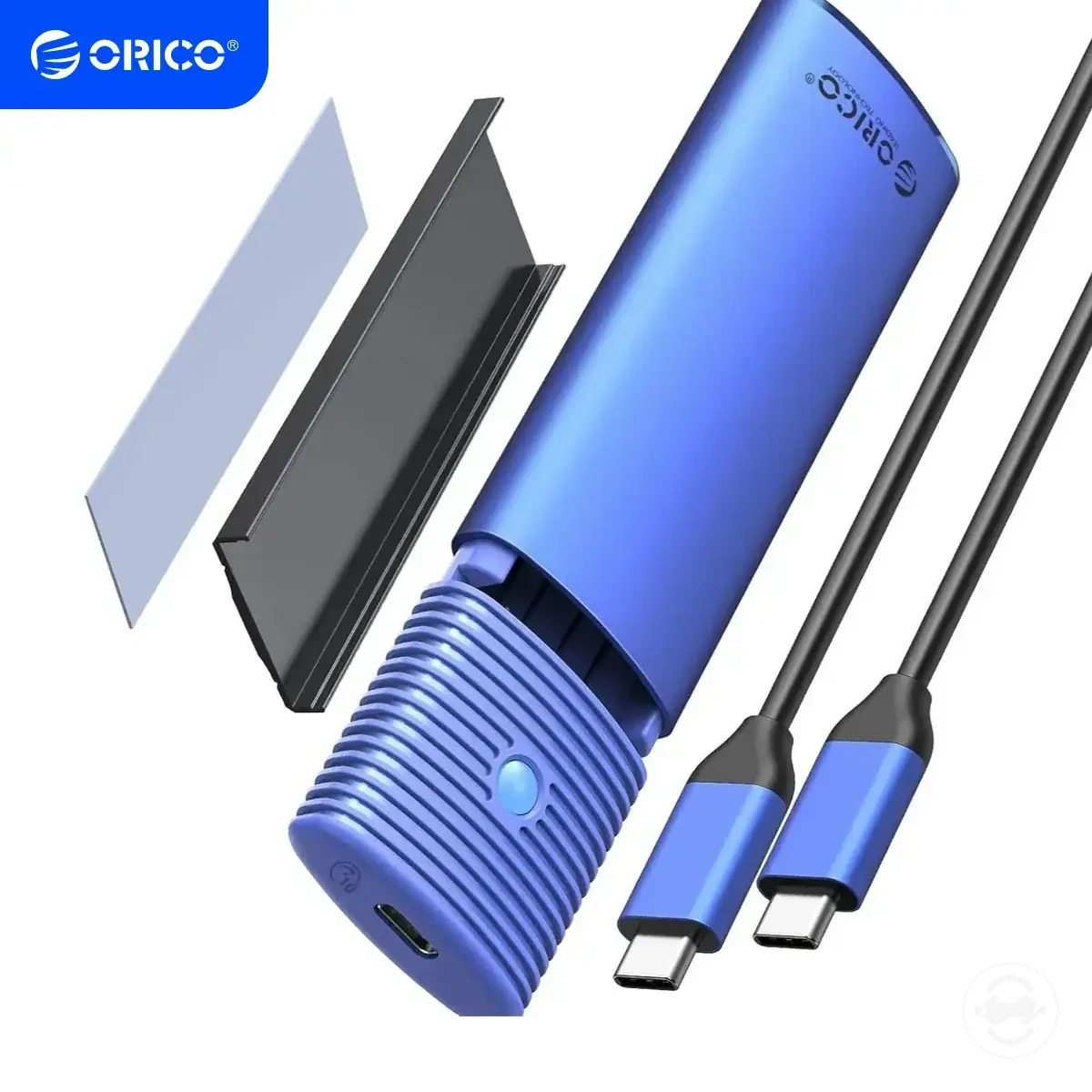

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.
Ce graphique catégorise les erreurs courantes de compatibilité entre les SSD et les boîtiers, montrant les principaux types d'incompatibilités de protocole, physiques et d'hôte/câble.
