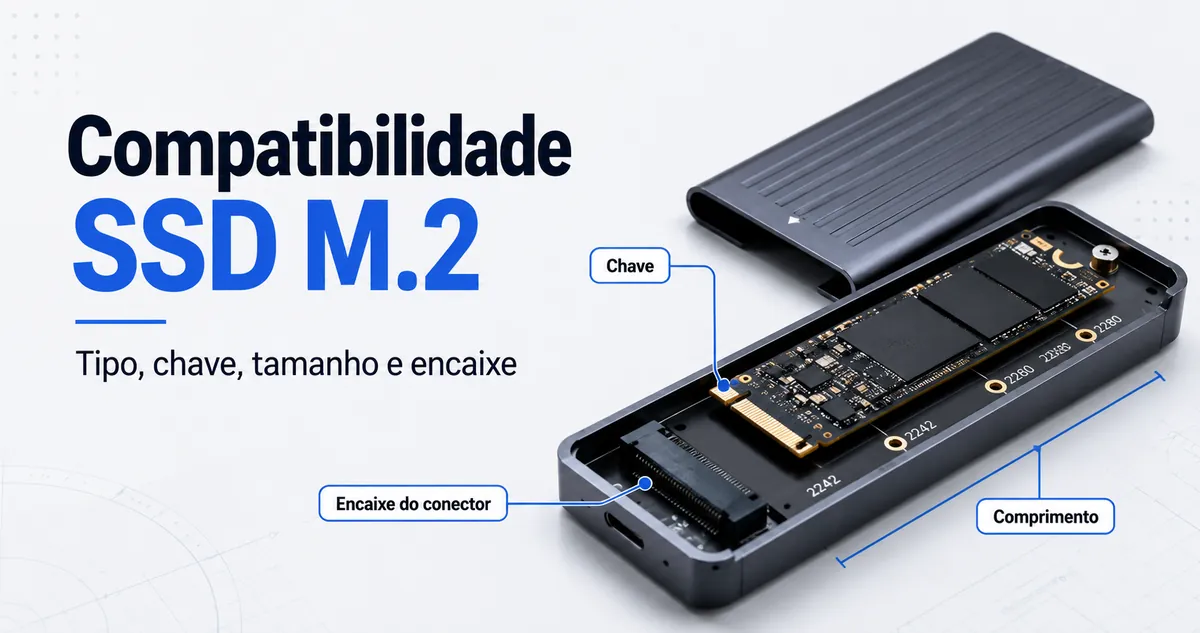

Compatibilidade de case para SSD M.2: como associar uma unidade ao case

A compatibilidade de um case para SSD M.2 depende da correspondência entre o protocolo da unidade, o controlador do case, o tipo de chave, o comprimento da unidade e as condições de encaixe físico. Uma combinação compatível conecta os requisitos da unidade SSD M.2 aos recursos de suporte do case, em vez de depender apenas do rótulo M.2.

Um SSD M.2 pode caber na bandeja de um case e ainda assim não funcionar se a conexão elétrica não for compatível. O protocolo da unidade e o controlador do case precisam suportar o mesmo caminho de conexão, enquanto o entalhe do conector e o ponto de montagem precisam permitir que a unidade seja instalada corretamente.

A principal verificação de compatibilidade é se o case suporta o tipo de unidade, o tipo de chave, o comprimento e os requisitos de espaço livre. Os termos NVMe, SATA e NGFF descrevem diferentes partes do cenário de compatibilidade, portanto, cada detalhe deve ser verificado antes de avaliar limites de velocidade ou etapas de instalação.

Uma análise de compatibilidade separa a compatibilidade elétrica da compatibilidade física. A lista abaixo organiza as principais condições que determinam se um case para SSD M.2 pode suportar uma unidade específica.

• Protocolo da unidade: Verifique se o controlador do case suporta o protocolo da unidade, como NVMe ou SATA, pois uma incompatibilidade de protocolo pode impedir a detecção.
• Tipo de chave: Verifique o entalhe do conector, o suporte do soquete e a identificação do case para confirmar se a conexão da unidade corresponde ao design do case.
• Comprimento da unidade: Associe o comprimento do SSD M.2 à posição disponível da bandeja e ao ponto de montagem do case.
• Condição de montagem: Verifique o espaçador, o parafuso ou o método de retenção para confirmar se a unidade pode ser fixada corretamente.
• Espaço livre físico: Considere a espessura da unidade, o tamanho do dissipador de calor, a altura da almofada térmica e o espaço interno do case antes da instalação.
• Conexão com o host: Confirme se a conexão entre o case e o dispositivo host suporta o caso de uso pretendido e não cria uma limitação adicional.

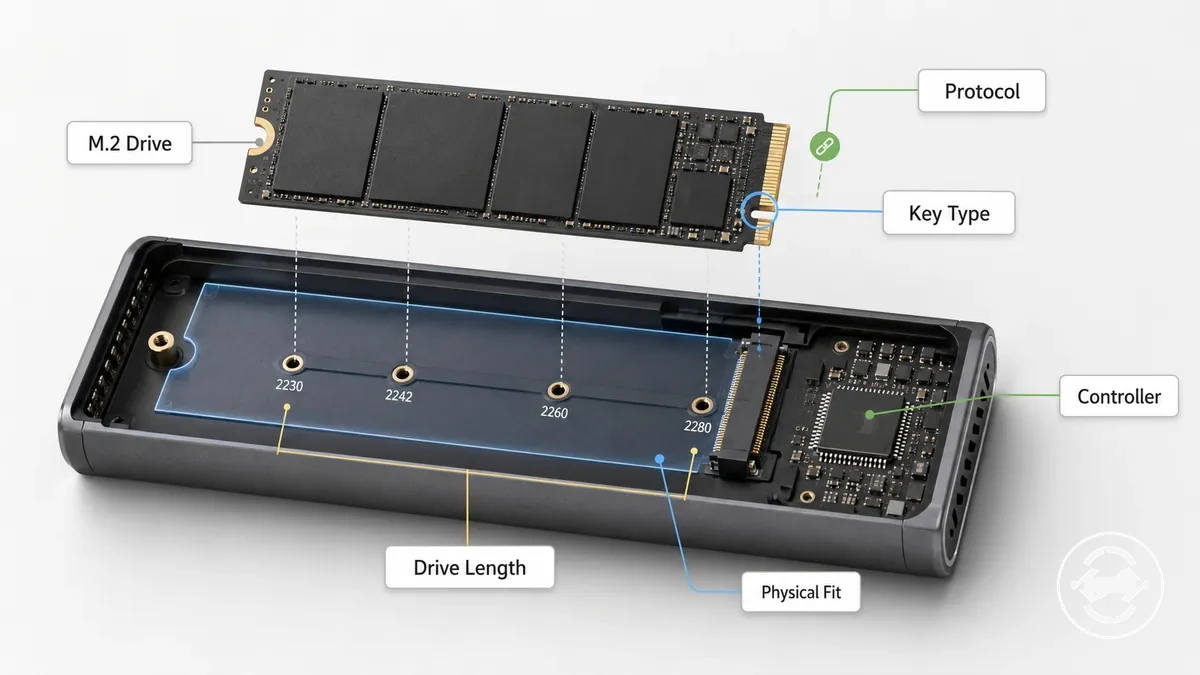

Do que depende a compatibilidade de case para SSD M.2

A compatibilidade de case para SSD M.2 é a correspondência entre uma unidade M.2 específica e os atributos do case que podem suportá-la. A combinação depende de suporte elétrico e condições de encaixe físico, incluindo protocolo, tipo de chave, comprimento físico, espaço livre e suporte do controlador.

O rótulo de uma unidade M.2 por si só não é uma resposta completa de compatibilidade, pois M.2 descreve uma família de fatores de forma, e não todos os requisitos de conexão. Uma unidade pode ter um formato compatível, mas ainda assim exigir o controlador de case, chave de conector ou suporte de protocolo corretos para ser detectada.

Quando a compatibilidade é incerta, verificar cada dependência pode reduzir o risco de incompatibilidade antes da instalação. A lista a seguir organiza as principais condições que afetam o suporte do case para SSD M.2.

• Protocolo da unidade: O protocolo da unidade M.2 precisa corresponder ao suporte do controlador do case. Unidades NVMe e SATA usam requisitos de conexão diferentes que podem afetar a detecção.
• Chave do conector: O tipo de chave e o entalhe do conector devem corresponder ao soquete suportado pelo case e à indicação de suporte.
• Comprimento físico: O comprimento da unidade M.2 precisa estar alinhado com o comprimento da bandeja do case e a posição de montagem disponível.
• Posição de montagem: O espaçador, o parafuso ou o ponto de retenção devem suportar o comprimento da unidade e permitir um encaixe seguro.
• Espaço livre: A espessura da unidade, o espaço interno do case e os componentes próximos podem afetar se a unidade se encaixa corretamente dentro do case.
• Conexão com o host: A conexão com o host pode influenciar os limites utilizáveis do case durante o uso real.

Para uma visão geral mais ampla de como esses atributos se conectam dentro da categoria, consulte o guia de case para SSD M.2.

Limites de compatibilidade entre M.2, NGFF, NVMe e SATA

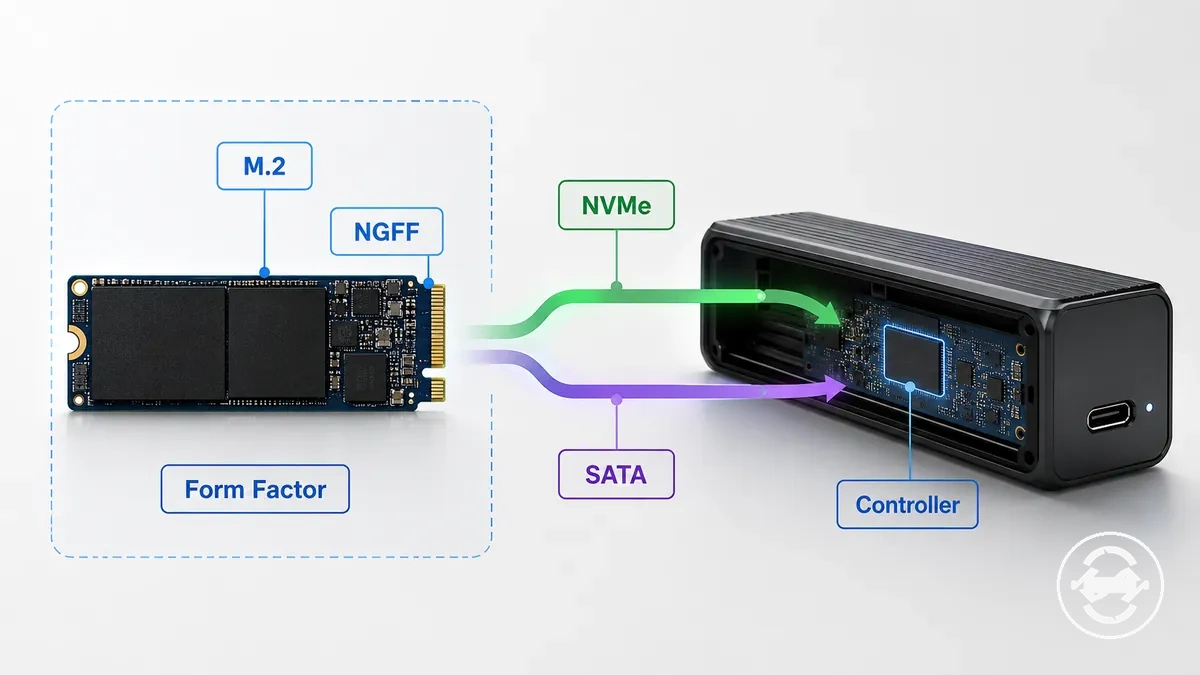

M.2 e NGFF descrevem o contexto do fator de forma de uma unidade, enquanto NVMe e SATA descrevem caminhos de protocolo que afetam a compatibilidade do case. O limite de compatibilidade fica mais claro ao separar o formato físico da unidade dos requisitos de protocolo e controlador.

A nomenclatura M.2 e NGFF pode gerar confusão, pois descrevem o formato da unidade, e não todos os requisitos para o funcionamento. O formato da unidade ou o entalhe do conector podem parecer adequados, mas o case ainda precisa do suporte de protocolo e da capacidade de controlador apropriados.

Quando uma unidade parece encaixar, mas não funciona, a diferença geralmente está entre o encaixe físico e o suporte elétrico. A indicação de suporte e o controlador do case fornecem o ponto de verificação prático para saber se a conexão da unidade corresponde aos requisitos do case.

A comparação abaixo separa os termos de nomenclatura comuns pelo que descrevem e pelo que ajudam a verificar. Para uma comparação mais aprofundada dos caminhos de protocolo, consulte diferenças entre case NVMe e SATA.

Termo	O que descreve
M.2	Um fator de forma que descreve o formato físico da unidade e a família de conectores.
NGFF	Um termo de nomenclatura relacionado ao fator de forma M.2 que não define todos os requisitos de compatibilidade.
NVMe	Um contexto de protocolo associado à comunicação da unidade baseada em PCIe.
SATA	Um caminho de protocolo separado que exige suporte correspondente do controlador do case.
Controlador	O componente do case que ajuda a determinar a comunicação suportada da unidade.

Quando NGFF significa fator de forma em vez de protocolo

NGFF é usado no contexto do fator de forma M.2 e não define o requisito completo de protocolo para um case. NGFF descreve o formato da unidade e a família de conectores, enquanto SATA ou NVMe descreve o requisito de sinalização que precisa corresponder à indicação de suporte do case.

Uma unidade M.2 com a indicação NGFF ainda pode exigir verificação do controlador do case e do protocolo suportado. Por exemplo, um case que mencione suporte a NGFF pode precisar de uma verificação separada para confirmar se a conexão da unidade usa sinalização SATA ou NVMe antes que a compatibilidade seja determinada.

Por que unidades NVMe não funcionam em cases apenas para SATA

Uma unidade NVMe geralmente não funciona em um case apenas para SATA porque o controlador do case e o caminho de sinalização não correspondem. A unidade NVMe usa um caminho de protocolo baseado em PCIe, enquanto um case apenas para SATA depende do suporte do controlador SATA.

A incompatibilidade ocorre no nível da compatibilidade elétrica, e não apenas no nível da conexão física. Uma unidade NVMe pode parecer encaixar devido ao formato do conector, mas a inserção física não confirma que o case pode se comunicar com a unidade.

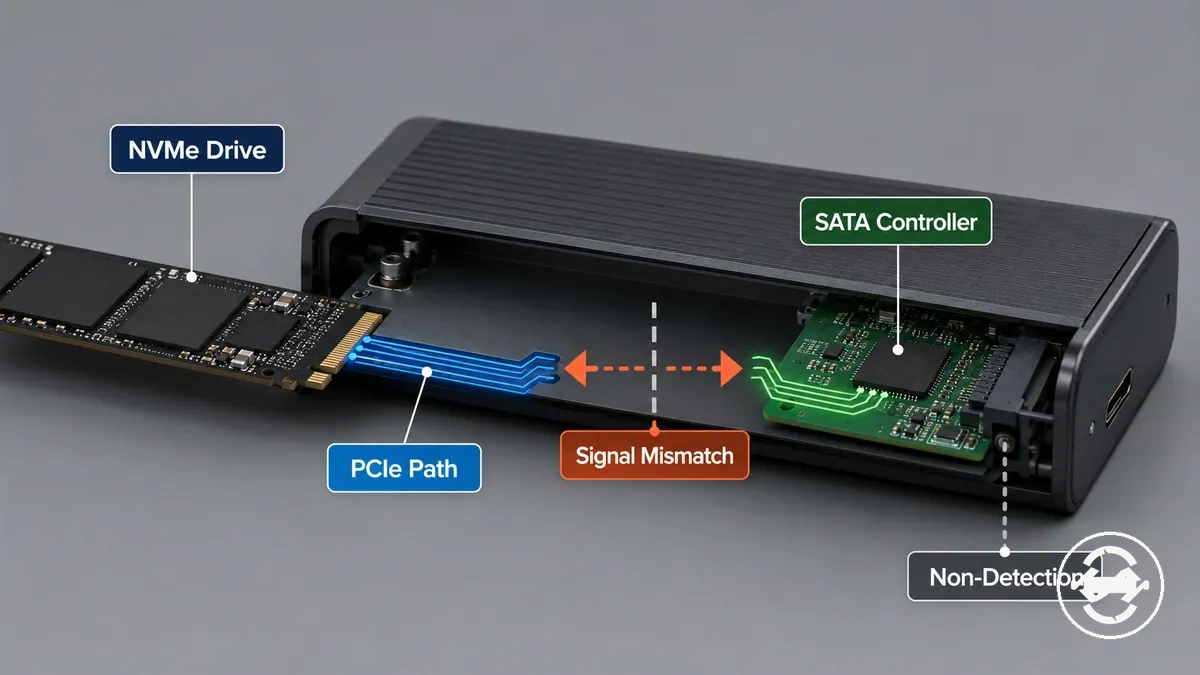

O diagrama traça o caminho NVMe para PCIe em contraste com uma incompatibilidade de controlador apenas para SATA. Ele separa a inserção física do suporte elétrico necessário para a detecção.

• Protocolo da unidade: Uma unidade NVMe usa um caminho de comunicação NVMe e PCIe que exige suporte correspondente do case.
• Controlador do case: Um controlador de case apenas para SATA pode não suportar o protocolo da unidade NVMe.
• Caminho de sinalização: Uma incompatibilidade entre caminhos de protocolo pode impedir a comunicação entre a unidade e o case.
• Resultado esperado: O resultado pode ser a não detecção ou uma condição de unidade não suportada.

Suporte a protocolo de unidade em cases para SSD M.2

O suporte a protocolo de unidade em um case para SSD M.2 depende do controlador do case e do suporte do chipset. O controlador do case atua como a porta de suporte que determina se uma unidade M.2 NVMe, SATA ou de duplo protocolo pode ser reconhecida.

Uma unidade M.2 pode exigir suporte diferente do case dependendo do seu protocolo de unidade e caminho de conexão. Cases apenas para NVMe, apenas para SATA e de duplo protocolo representam diferentes condições de suporte, portanto, a indicação de suporte e o chipset do case devem ser verificados antes de associar uma unidade.

Quando o protocolo da unidade não corresponde ao suporte do case, o resultado pode ser um problema de detecção ou uma condição de unidade não suportada. Para tipos de unidade incertos, verificar o suporte a protocolo primeiro pode ajudar a identificar uma categoria de case adequada.

Tipo de suporte do case	Condição de compatibilidade
Apenas NVMe	Usa suporte ao protocolo NVMe por meio de um controlador de case projetado para unidades NVMe.
Apenas SATA	Usa suporte ao protocolo SATA por meio de um controlador de case projetado para unidades SATA.
Duplo protocolo	Pode suportar ambos os tipos de unidade, NVMe e SATA, quando o controlador do case fornece suporte duplo.

Suporte a NVMe e unidade PCIe

O suporte a NVMe em um case para SSD M.2 depende de um controlador compatível com NVMe que suporte o caminho de sinalização PCIe. Uma unidade NVMe precisa de suporte correspondente do case para a conexão de protocolo correta, enquanto a chave M e a indicação de suporte ajudam a verificar se os requisitos da unidade e do case estão alinhados.

O suporte a NVMe pode permitir a operação suportada, mas não garante a velocidade máxima de transferência. Os limites do host e o ambiente de conexão podem afetar a velocidade de transferência disponível após a unidade ser conectada.

Para limites relacionados à conexão além do suporte ao protocolo NVMe, consulte suporte a USB-C e Thunderbolt.

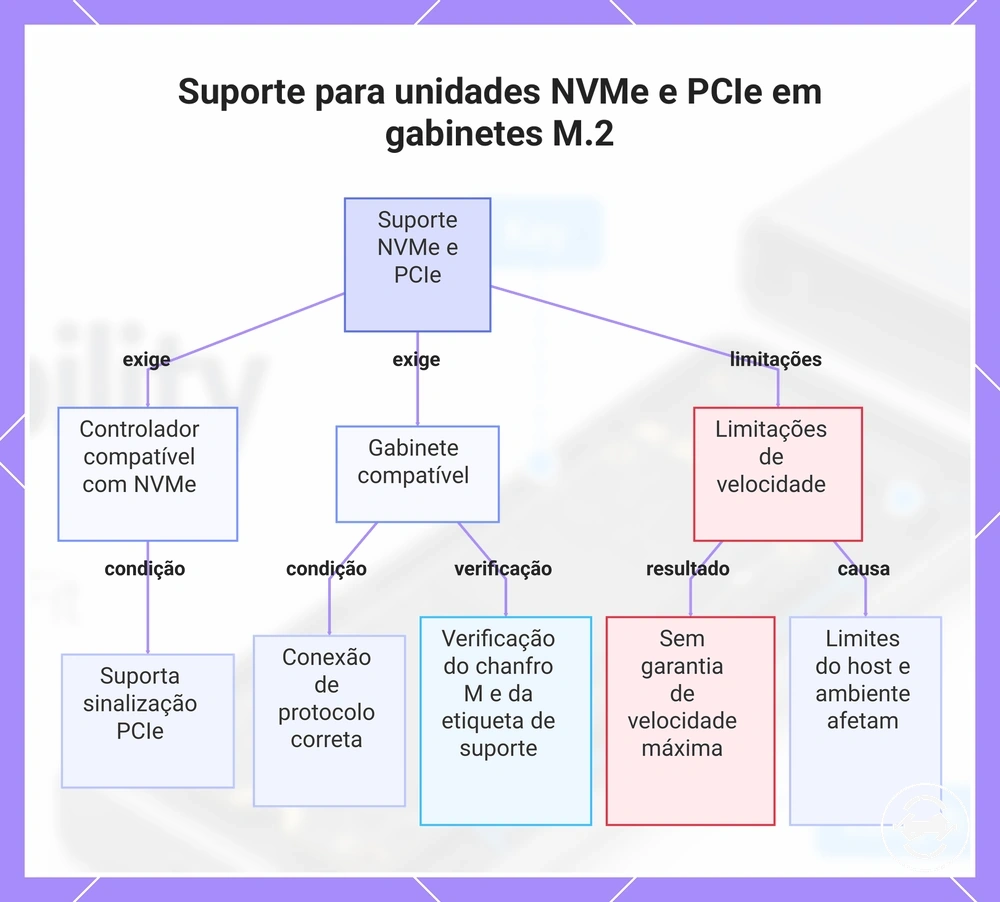

Este gráfico mostra os principais requisitos e limitações para o suporte de unidades NVMe e PCIe em um gabinete M.2 para SSD, incluindo capacidade do controlador, verificação de compatibilidade do gabinete e restrições de velocidade.

Suporte a unidade SATA M.2

O suporte a unidade SATA M.2 depende do protocolo SATA, do controlador de case compatível com SATA e da indicação de suporte usada para identificar tipos de unidade compatíveis. Uma unidade SATA M.2 requer um controlador de case com suporte a SATA para permitir a detecção e o uso como armazenamento externo.

Uma unidade com formato de chave compatível não confirma automaticamente o suporte a SATA. Por exemplo, uma unidade com chave B ou chave B+M pode ter diferentes alegações de suporte a protocolo, portanto, a indicação do case e o suporte do controlador devem ser verificados antes de assumir a compatibilidade.

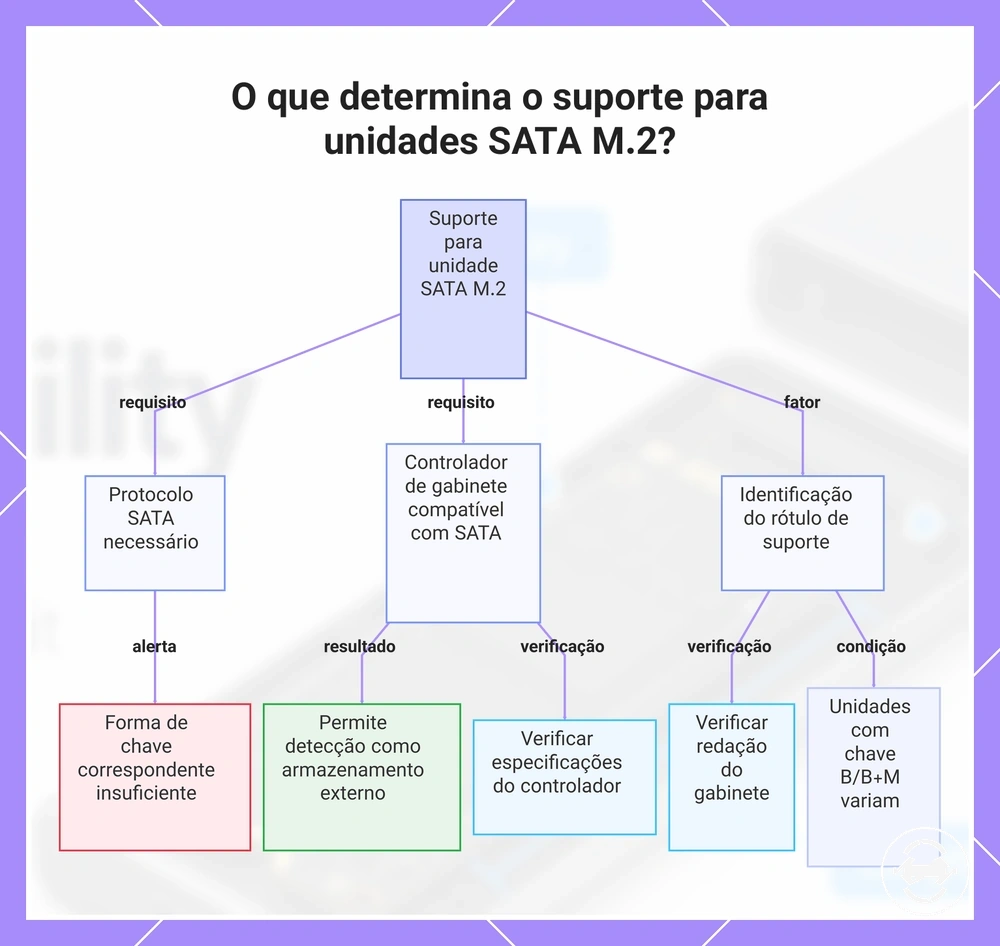

Este gráfico mostra os três requisitos principais para o suporte a unidades SATA M.2 e as verificações importantes para garantir a compatibilidade.

Suporte a case de duplo protocolo

Um case de duplo protocolo pode reduzir o risco de incompatibilidade de protocolo para usuários que não têm certeza se sua unidade usa NVMe ou SATA. Ao fornecer suporte de controlador para ambos os tipos de unidade, um case de duplo protocolo pode melhorar a amplitude de compatibilidade, embora ainda exija verificação da identificação.

O suporte a duplo protocolo não substitui outras verificações de compatibilidade. Comprimento, espaço livre e limites da conexão com o host ainda podem afetar se a combinação de unidade e case é adequada.

Os pontos a seguir separam o que o suporte a duplo protocolo pode resolver das verificações restantes:

• Pode resolver: Incerteza de protocolo ao aceitar tipos de unidade NVMe e SATA suportados quando o suporte do controlador for compatível.
• Não resolve: Requisitos físicos, como comprimento da unidade e espaço livre dentro do case.
• Ainda exige: Verificação da identificação para confirmar o tipo de unidade aceito e a alegação de suporte.

Tipos de chave M.2 e encaixe do conector

Os tipos de chave M.2 descrevem a camada de formato do conector da compatibilidade entre uma unidade e o soquete do case. O entalhe da chave ajuda a organizar o alinhamento físico, mas apenas a chave não confirma o suporte a protocolo ou a compatibilidade operacional completa.

Um entalhe compatível nem sempre significa que a unidade funcionará em um case. O formato do conector identifica parte do encaixe físico, enquanto a indicação do case e o suporte do controlador determinam se o protocolo necessário é suportado.

Verificar o tipo de chave M.2 ajuda a restringir o encaixe do conector antes de avaliar todo o caminho de compatibilidade. A relação é: chave da unidade → suporte do soquete do case → possibilidade de inserção física e resultado operacional.

A tabela abaixo separa o encaixe da chave do suporte a protocolo, mostrando o que cada tipo de chave ajuda a verificar e o que não pode comprovar.

Tipo de chave	O que ajuda a verificar
Chave M	Alinhamento do conector que pode exigir verificação do suporte a NVMe, da indicação do case e do suporte a protocolo.
Chave B	Alinhamento do conector que exige verificação do soquete do case e do protocolo suportado.
Chave B+M	Padrão de entalhe combinado que pode encaixar em certos soquetes, mas não comprova suporte a SATA ou outra alegação de protocolo.

Correspondência entre unidade com chave M e case

Uma unidade com chave M deve ser verificada em relação a um case que suporte explicitamente um soquete com chave M ou uma conexão compatível com NVMe. O entalhe da chave M ajuda a estabelecer o encaixe do conector, mas a indicação de suporte do case ainda é necessária para confirmar o suporte ao protocolo esperado.

Por exemplo, uma unidade com chave M pode se alinhar a um soquete com chave M ou a um case identificado como compatível com NVMe, mas a alegação da indicação ainda deve ser verificada com a confirmação do protocolo e do comprimento. A verificação de encaixe começa com o alinhamento da unidade com chave M e do soquete, depois continua com o suporte do case e os requisitos físicos antes de determinar o resultado da compatibilidade.

Correspondência de unidade com chave B e chave B+M

A correspondência de unidade com chave B e chave B+M depende tanto do padrão de entalhe do conector quanto da alegação de suporte do case. O padrão de entalhe pode ajudar a identificar o encaixe físico com o soquete, mas não confirma a sinalização ou o protocolo suportado por si só.

Uma unidade com chave B+M pode corresponder visualmente a um soquete, mas a sinalização suportada ainda precisa ser verificada por meio da indicação do case e da alegação do controlador. O formato da chave ajuda a avaliar a possibilidade de inserção, enquanto a indicação de suporte do case ajuda a determinar se o resultado é uma combinação compatível ou uma incompatibilidade.

Os pontos a seguir separam a aceitação do entalhe da sinalização suportada:

• Padrão de entalhe: Os formatos de chave B e chave B+M ajudam a identificar o encaixe do conector e o alinhamento do soquete.
• Sinalização suportada: O suporte a SATA ou NVMe depende da alegação do controlador do case e da indicação de suporte.
• Resultado da compatibilidade: Um entalhe de conector compatível ainda pode resultar em incompatibilidade se o case não suportar o protocolo da unidade.

Suporte a comprimento de SSD M.2 dentro do case

O suporte a comprimento de SSD M.2 depende se a bandeja do case e a posição de montagem podem comportar o tamanho da unidade corretamente. O comprimento do SSD M.2 determina o espaçador ou ponto de montagem necessário, portanto, o encaixe físico depende do espaço disponível na bandeja e do suporte de retenção.

Por exemplo, uma unidade 2280 pode caber em muitos designs de case, mas isso não confirma suporte para todo comprimento de SSD M.2 mais curto ou mais longo. Uma unidade mais curta ou mais longa ainda pode exigir a posição correta do espaçador e o ponto de montagem para fixá-la adequadamente.

Quando a bandeja do case é muito curta ou não possui a posição de montagem necessária, a unidade pode não alcançar o ponto de retenção pretendido. Verificar o comprimento suportado antes da instalação ajuda a identificar o limite de encaixe correto. Para uma visão geral mais ampla das categorias de tamanho, consulte tamanhos de case para SSD M.2.

A tabela abaixo mapeia os números de tamanho M.2 comuns para o comprimento físico e as necessidades de montagem no case.

Tamanho M.2	Consideração sobre suporte a comprimento
2230	Requer um espaçador e posição de montagem correspondentes no case para o comprimento mais curto da unidade.
2242	Requer uma bandeja do case e um ponto de retenção que suportem o comprimento da unidade.
2260	Requer a posição de montagem correta para fixar a unidade dentro do case.
2280	Comumente suportado em muitos cases, mas ainda exige verificação explícita de suporte a comprimento.
22110	Requer uma área de bandeja mais longa e suporte de montagem adequado para o comprimento estendido da unidade.

O suporte a comprimento é separado do suporte a protocolo, portanto, uma correspondência de tamanho físico por si só não confirma compatibilidade completa.

Suporte para 2230, 2242, 2260 e 2280

2230, 2242, 2260 e 2280 são comprimentos comuns de SSD M.2 que descrevem o tamanho físico da unidade dentro da bandeja do case. Cada comprimento corresponde a uma posição diferente na bandeja e pode exigir um espaçador ou ponto de retenção correspondente para um encaixe seguro.

O suporte de montagem correto depende do design do case e dos pontos de montagem disponíveis. Uma unidade mais curta pode precisar de um espaçador ajustável para evitar movimento, enquanto outros comprimentos exigem o ponto de retenção correto para uma colocação estável.

Os números de tamanho abaixo mostram como comprimentos M.2 comuns se relacionam com o suporte da bandeja, a colocação do espaçador e o resultado do encaixe.

• 2230: Um comprimento de unidade mais curto que pode exigir um espaçador ajustável ou ponto de retenção específico para manter um encaixe seguro.
• 2242: Um comprimento comum que exige que a bandeja e o ponto de montagem estejam alinhados com a posição da unidade.
• 2260: Um tamanho de unidade mais longo que depende da localização correta do espaçador e do suporte de retenção disponível.
• 2280: Um comprimento comumente suportado por cases, mas a bandeja e o espaçador ainda precisam corresponder ao tamanho específico da unidade.

Limites de encaixe do case para 22110

Um SSD 22110 exige suporte explícito do case, pois esta unidade mais longa necessita de comprimento suficiente da bandeja e do ponto de montagem correto. A indicação de suporte do case deve confirmar a compatibilidade com 22110 antes de se esperar um resultado de encaixe adequado.

Uma suposição comum é que a correspondência do conector ou o suporte para outro comprimento M.2 cubra uma unidade 22110, mas o invólucro do case controla o limite final de encaixe. Um SSD 22110 precisa de comprimento suficiente da bandeja, do ponto de montagem correto e de espaço livre adequado no invólucro para evitar um resultado de não encaixe.

• Verificação 22110: Confirme o suporte explícito para a unidade mais longa, incluindo comprimento da bandeja e espaço livre no invólucro do case.

Espaço livre físico e encaixe de montagem antes da instalação

O espaço livre físico e o encaixe de montagem verificam se um SSD M.2 teoricamente compatível pode assentar, fechar e montar corretamente dentro de um case. A compatibilidade com o protocolo da unidade não confirma que o conjunto da unidade tem espaço suficiente para um assentamento físico adequado.

Uma unidade com dissipador de calor pré-instalado ou almofada térmica excepcionalmente grossa pode criar condições adicionais de espaço livre. Essas peças adicionais podem afetar a profundidade da bandeja, o espaço do corpo do case, as áreas de contato e o fechamento da tampa, criando um risco de encaixe antes da instalação.

Após a conclusão das verificações de espaço livre físico e encaixe de montagem, o próximo passo é o processo de instalação. A lista abaixo verifica as condições que afetam o assentamento e o encaixe antes de instalar a unidade.

• Espessura da unidade: Verifique se a espessura do SSD permite que a unidade assente corretamente dentro do case.
• Dissipador de calor: Confirme se um dissipador de calor pré-instalado não reduz o espaço livre disponível ou impede o fechamento.
• Almofada térmica: Verifique se a espessura da almofada térmica afeta a profundidade da bandeja ou o espaço livre da tampa.
• Posição do espaçador: Verifique se o espaçador está alinhado com a posição de montagem da unidade.
• Parafuso ou trava: Confirme se o método de retenção suporta a unidade sem criar um problema de encaixe de montagem.
• Profundidade da bandeja: Verifique se a bandeja fornece espaço suficiente para o conjunto completo da unidade.
• Espaço livre da tampa: Verifique se a tampa do case pode fechar corretamente após a unidade ser assentada.

Para a próxima etapa após essas verificações, consulte installing the drive correctly.

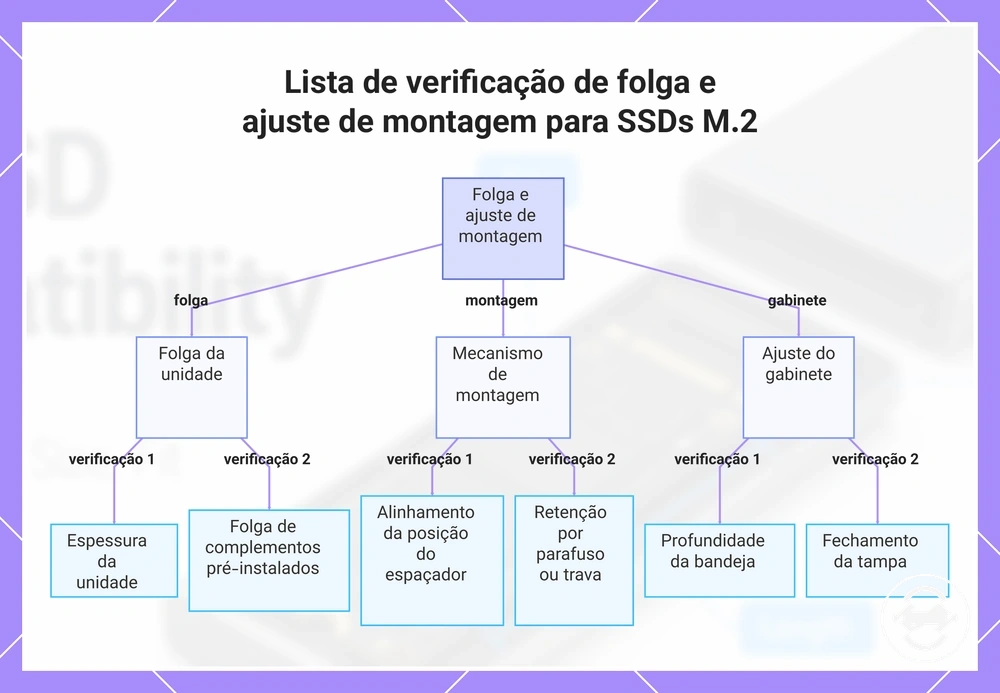

Este gráfico agrupa as verificações essenciais de folga e ajuste de montagem a serem realizadas antes de instalar um SSD M.2.

Espessura do SSD, dissipadores de calor e espaço livre para almofada térmica

A espessura do SSD, os componentes acoplados e o espaço interno do case determinam se um SSD M.2 pode obter um assentamento seguro dentro do corpo do case. Quando um conjunto de unidade cria um conflito de espaço, o espaço livre físico se torna o fator limitante para o fechamento e o encaixe de montagem.

Uma unidade com dissipador de calor pré-instalado ou uma almofada térmica mais alta pode criar condições de espaço livre diferentes das de um SSD nu. Essas alterações podem afetar a tampa do case, a pressão de contato e o fechamento, portanto, modificações no dissipador de calor ou na almofada devem ser consideradas com cuidado, pois podem alterar as condições de encaixe.

A lista abaixo verifica os pontos de espaço livre dentro do corpo do case:

• Espessura do SSD: Verifique se a espessura da unidade permite que o conjunto do SSD assente corretamente dentro do case.
• Dissipador de calor: Verifique se um dissipador de calor acoplado não cria um problema de espaço livre com o corpo do case.
• Almofada térmica: Confirme se a altura da almofada não impede o assentamento seguro ou o fechamento adequado.
• Tampa do case: Verifique o espaço livre da tampa antes de fechar o case.
• Pressão de contato: Verifique se o conjunto permite contato adequado sem criar um risco de encaixe.

Encaixe do espaçador, parafuso e posição da bandeja

O encaixe do espaçador, parafuso e posição da bandeja determina se o SSD M.2 pode ser fixado na posição de comprimento correto dentro do case. O hardware de retenção conecta o comprimento da unidade à posição da bandeja, ajudando a criar um encaixe seguro quando os pontos de montagem estão alinhados.

Uma unidade pode corresponder ao protocolo e à chave esperados, mas ainda assim ter um assentamento inadequado se o espaçador, parafuso, trava ou encaixe da bandeja não estiver alinhado corretamente. Verificar o hardware de retenção ajuda a identificar riscos de retenção frouxa ou de encaixe antes do uso.

As etapas a seguir verificam apenas o alinhamento:

1. Posicione o espaçador de acordo com o comprimento suportado da unidade e a posição da bandeja.
2. Verifique se a unidade assenta corretamente no encaixe da bandeja antes de fixá-la.
3. Confirme se o parafuso ou a trava corresponde ao design do hardware de retenção e proporciona um encaixe seguro.

Como verificar a compatibilidade entre SSD e case

Verifique a compatibilidade combinando as condições do SSD e do case antes da instalação. As quatro verificações principais são protocolo, chave, comprimento suportado e espaço livre físico.

Quando um SSD não é detectado, o problema pode vir de uma incompatibilidade entre o protocolo da unidade e o suporte do controlador do case. Verifique o tipo de SSD e a indicação de suporte do case primeiro para confirmar se a conexão resulta em aprovado, reprovado ou requer confirmação.

Uma lista de verificação de compatibilidade organiza a decisão pelas condições necessárias antes do uso:

1. Tipo de unidade e protocolo: Verifique se o protocolo do SSD corresponde à indicação de suporte do case e ao suporte do controlador. Resultado: aprovado se o protocolo for suportado, reprovado se não corresponder ou confirme se as informações de suporte não forem claras.
2. Chave e encaixe do soquete: Verifique a chave do SSD e o soquete do case quanto ao encaixe físico. Resultado: aprovado se o alinhamento do conector corresponder, reprovado se o formato da chave for incompatível ou confirme se o suporte do soquete exigir verificação.
3. Comprimento suportado: Verifique o comprimento do SSD em relação à bandeja do case e às informações de comprimento suportado. Resultado: aprovado se o comprimento da unidade for suportado, reprovado se a bandeja não couber a unidade ou confirme se os detalhes de comprimento estiverem incompletos.
4. Hardware de montagem: Verifique o espaçador, parafuso, trava ou hardware de retenção para a posição da unidade. Resultado: aprovado se o SSD puder ser fixado corretamente, reprovado se o alinhamento de montagem não for possível ou confirme se o método de retenção não for claro.
5. Espaço livre: Verifique a espessura do SSD, dissipadores de calor, almofadas térmicas e espaço interno do case. Resultado: aprovado se o conjunto do SSD puder assentar corretamente, reprovado se o espaço livre impedir o encaixe adequado ou confirme se o espaço físico precisar de inspeção.
6. Conexão com o host: Verifique os limites da conexão com o host que afetam a operação. Resultado: aprovado se a conexão suportar o uso pretendido, reprovado se a conexão for inadequada ou confirme se os limites exigirem verificação.

As verificações de chave, soquete e encaixe físico ajudam a separar o alinhamento do conector da compatibilidade completa. Um resultado aprovado exige tanto as condições de suporte quanto a verificação do encaixe físico.

As verificações de comprimento suportado, hardware de montagem e espaço livre confirmam se o SSD pode ser fixado dentro do case. Essas condições ajudam a identificar riscos de encaixe antes que o case seja utilizado.

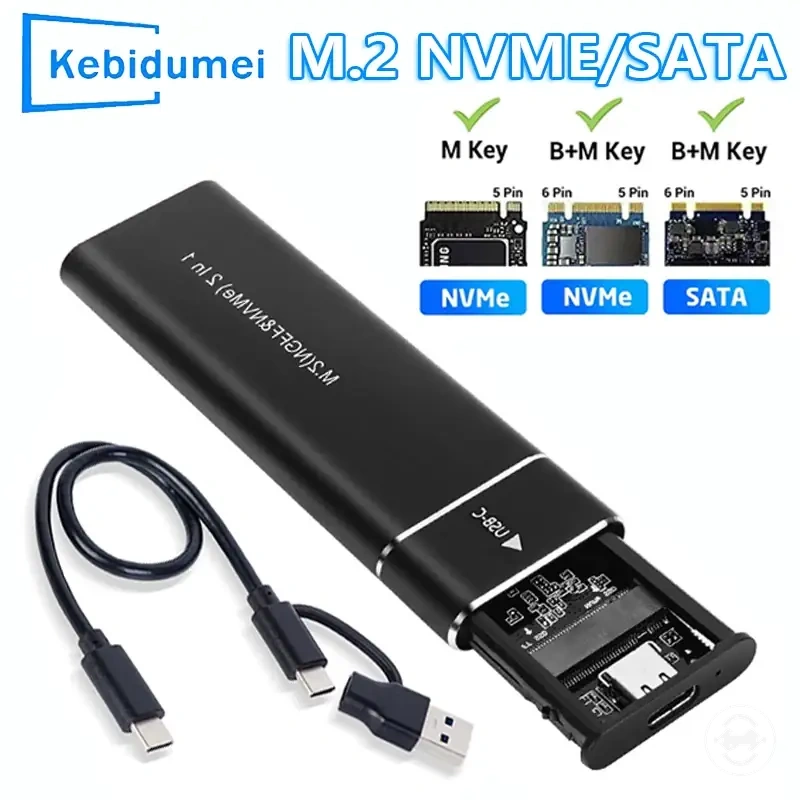

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Os limites da conexão com o host podem afetar a operação após a conclusão das verificações de compatibilidade. Confirmar cada condição proporciona uma decisão de compatibilidade mais clara antes de prosseguir.

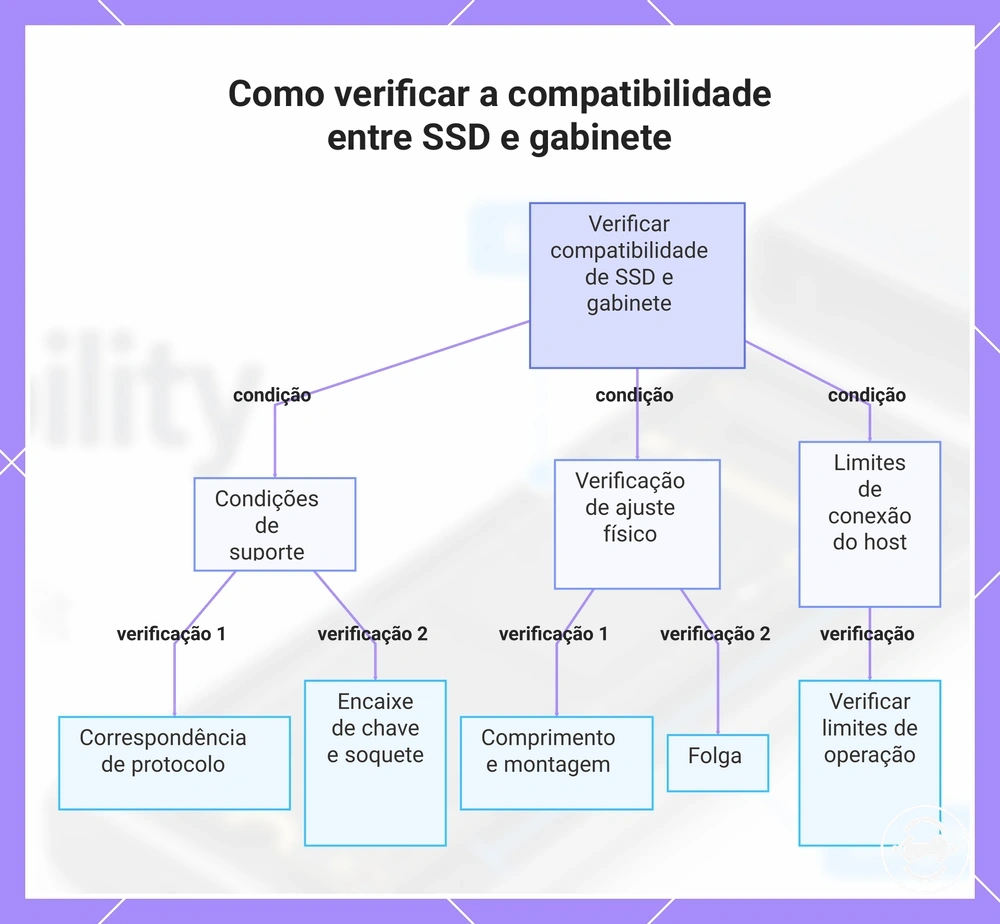

Este gráfico mostra as quatro condições principais a verificar para a compatibilidade entre SSD e gabinete: suporte de protocolo, encaixe da chave, ajuste físico e limites de conexão do host.

Erros de compatibilidade que impedem o case de funcionar

Erros de compatibilidade geralmente são padrões de incompatibilidade entre um SSD e um case que podem levar à não detecção ou falha na instalação. Nem todo problema de detecção é causado por compatibilidade, mas as verificações de protocolo, chave, comprimento suportado e espaço livre físico identificam padrões comuns de incompatibilidade.

Incompatibilidades de protocolo podem impedir o case de suportar a conexão do SSD. Uma incompatibilidade NVMe-em-SATA ou SATA-em-apenas-NVMe pode ocorrer quando o suporte do controlador do case não corresponde ao protocolo da unidade. Verificar a indicação de suporte e a compatibilidade do controlador ajuda a confirmar a próxima verificação correta.

Uma unidade pode parecer adequada e ainda assim ter uma incompatibilidade física. Uma chave errada, comprimento não suportado, assentamento inadequado ou conflito de espaço livre pode criar um problema de encaixe durante a instalação. Essas condições devem ser verificadas junto com os requisitos de protocolo antes de considerar o case como incompatível.

A lista de diagnóstico abaixo conecta erros comuns de compatibilidade a sintomas prováveis e próximas verificações.

• Incompatibilidade NVMe-em-SATA: Sintoma: o SSD pode apresentar não detecção. Próxima verificação: confirme se o controlador do case suporta o protocolo do SSD.
• Incompatibilidade SATA-em-apenas-NVMe: Sintoma: o SSD pode não funcionar através do case. Próxima verificação: confirme o suporte a SATA nas especificações do case.
• Chave errada: Sintoma: o SSD e o soquete do case podem não se alinhar. Próxima verificação: confirme o encaixe da chave e do soquete.
• Comprimento não suportado: Sintoma: o SSD pode não caber na bandeja ou na posição de montagem. Próxima verificação: verifique o comprimento suportado e o suporte de retenção.
• Assentamento inadequado ou conflito de espaço livre: Sintoma: a unidade pode ter um problema de encaixe físico. Próxima verificação: inspecione o assentamento, o espaço livre e o espaço interno do case.
• Limitação do host: Sintoma: a operação pode ser afetada após a conexão. Próxima verificação: confirme a conexão com o host e as condições do cabo.

A limitação do host e a limitação do cabo são separadas das verificações principais de compatibilidade entre SSD e case. Se as verificações de compatibilidade forem aprovadas, mas o SSD permanecer não detectado, causas mais amplas de detecção podem precisar ser revisadas através de solução de problemas de unidade não detectada.

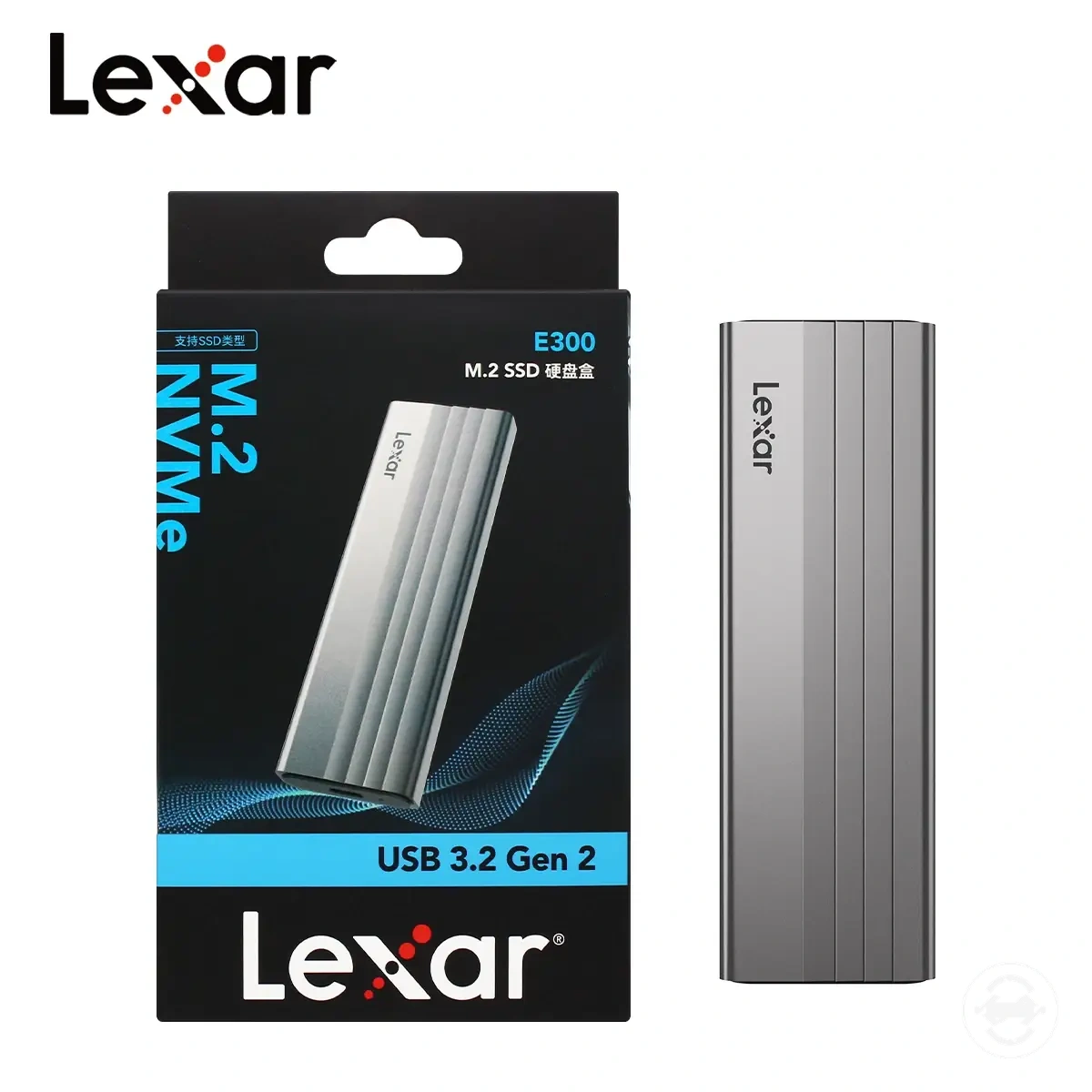

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

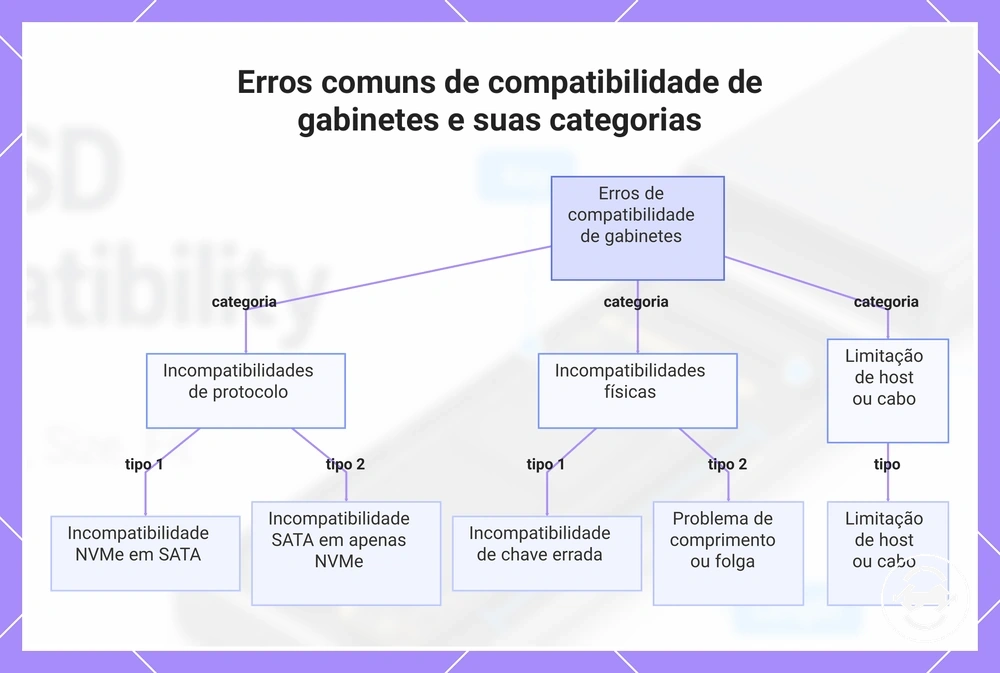

Este gráfico categoriza os erros comuns de compatibilidade entre SSDs e gabinetes, mostrando os principais tipos de incompatibilidades de protocolo, físicas e de host/cabo.
