M.2 SSD kutusu uyumluluğu: sürücüyü kutuyla eşleştirme

M.2 SSD kutusu uyumluluğu, sürücü protokolü, kutu denetleyicisi, anahtar türü, sürücü uzunluğu ve fiziksel uyum koşullarının eşleştirilmesine bağlıdır. Uyumlu bir eşleşme, M.2 SSD sürücü gereksinimlerini kutu destek özellikleriyle birleştirir ve yalnızca M.2 etiketine güvenmez.

Bir M.2 SSD, kutu tepsisi içine fiziksel olarak sığabilir ancak elektrik bağlantısı uyuşmazsa çalışmayabilir. Sürücü protokolü ve kutu denetleyicisinin aynı bağlantı yolunu desteklemesi gerekir; konnektör çentiği ve montaj noktası ise sürücünün doğru şekilde takılmasına izin vermelidir.

Temel uyumluluk kontrolü, kutunun sürücü türünü, anahtar türünü, uzunluğu ve boşluk gereksinimlerini destekleyip desteklemediğidir. NVMe, SATA ve NGFF terimleri uyumluluk resminin farklı bölümlerini tanımlar; bu yüzden hız sınırlarını veya kurulum adımlarını değerlendirmeden önce her ayrıntı kontrol edilmelidir.

Bir uyumluluk incelemesi, elektriksel uyumluluğu fiziksel uyumluluktan ayırır. Aşağıdaki kontrol listesi, bir M.2 SSD kutusunun belirli bir sürücüyü destekleyip destekleyemeyeceğini belirleyen ana koşulları düzenler.

• Sürücü protokolü: Kutu denetleyicisinin NVMe veya SATA gibi sürücü protokolünü destekleyip desteklemediğini kontrol edin; çünkü protokol uyuşmazlığı algılamayı engelleyebilir.
• Anahtar türü: Sürücü bağlantısının kutu tasarımıyla uyuştuğunu doğrulamak için konnektör çentiğini, soket desteğini ve kutu etiketlemesini kontrol edin.
• Sürücü uzunluğu: M.2 SSD uzunluğunu, kutu için mevcut tepsi konumu ve montaj noktasıyla eşleştirin.
• Montaj koşulu: Sürücünün doğru şekilde sabitlenebildiğini doğrulamak için ayak, vida veya tutma yöntemini kontrol edin.
• Fiziksel boşluk: Kurulumdan önce sürücü kalınlığını, soğutucu boyutunu, termal ped yüksekliğini ve kutu alanını göz önünde bulundurun.
• Ana bilgisayar bağlantısı: Kutu ile ana bilgisayar cihazı arasındaki bağlantının amaçlanan kullanım durumunu desteklediğini ve ek bir sınırlama oluşturmadığını doğrulayın.

M.2 SSD kutusu uyumluluğunun bağlı olduğu etkenler

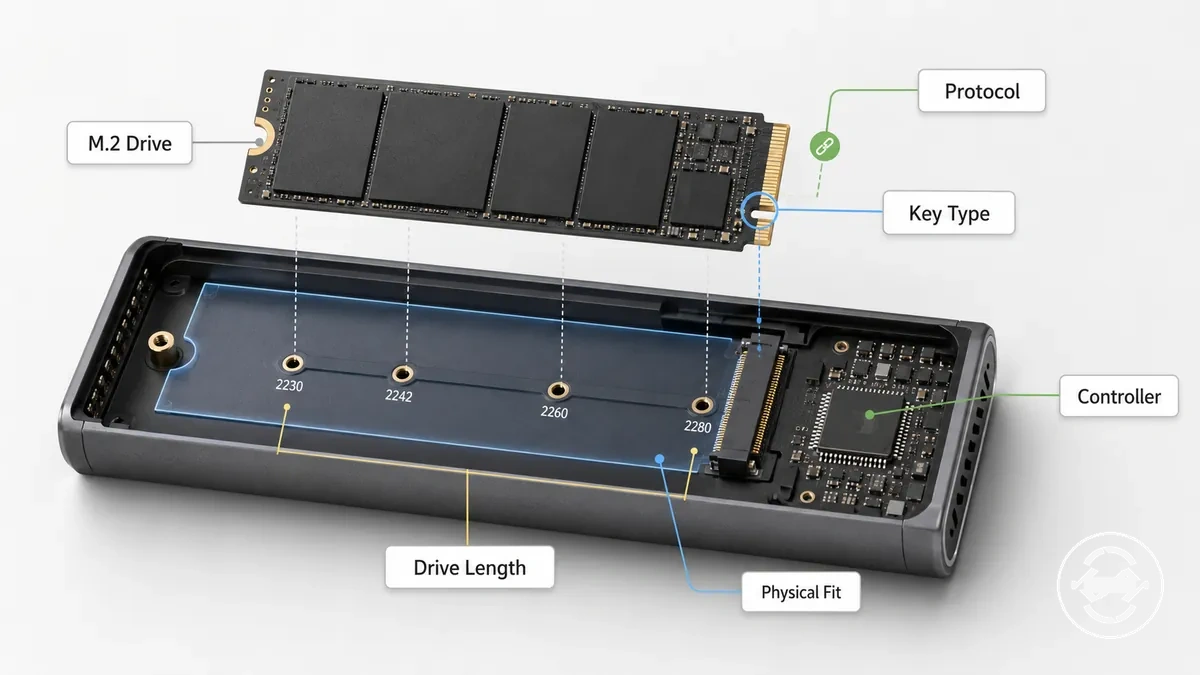

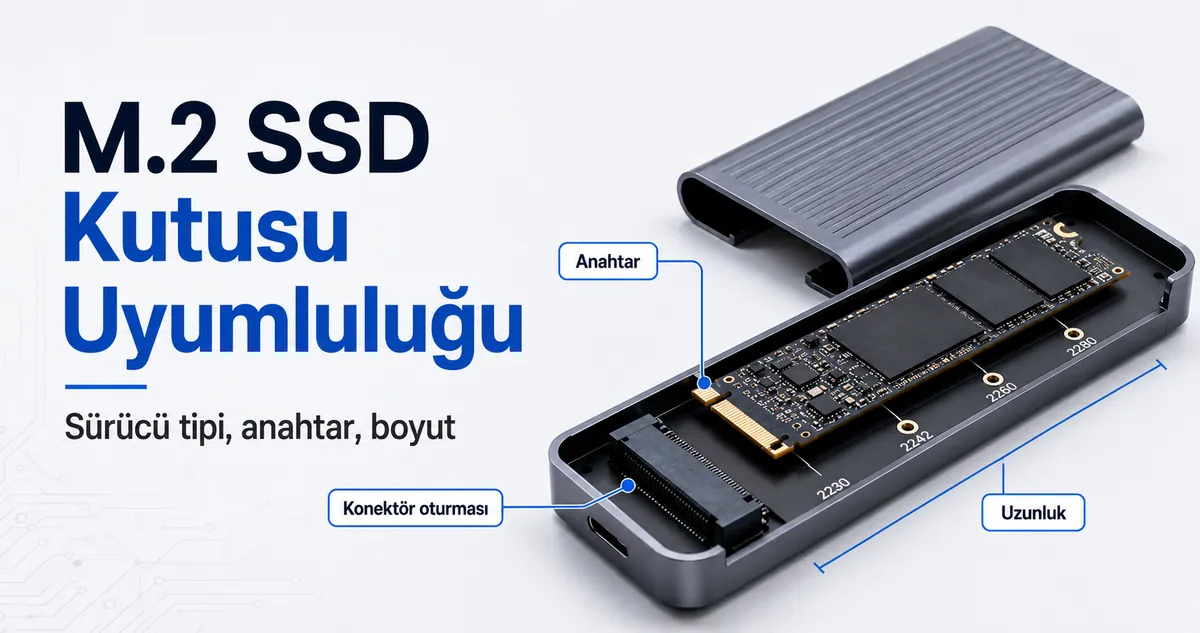

M.2 SSD kutusu uyumluluğu, belirli bir M.2 sürücüsü ile onu destekleyebilecek kutu özellikleri arasındaki uyumdur. Bu eşleşme, protokol, anahtar türü, fiziksel uzunluk, boşluk ve denetleyici desteği dahil olmak üzere elektriksel destek ve fiziksel uyum koşullarına bağlıdır.

Yalnızca bir M.2 etiketi, tam bir uyumluluk yanıtı değildir çünkü M.2, her bağlantı gereksiniminden ziyade bir form faktörü ailesini tanımlar. Bir sürücü uyumlu bir şekle sahip olabilir ancak yine de algılama için doğru kutu denetleyicisi, konnektör anahtarı veya protokol desteği gerektirebilir.

Uyumluluktan emin olunmadığında, her bir bağımlılığın kontrol edilmesi, kurulumdan önce uyuşmazlık riskini azaltabilir. Aşağıdaki kontrol listesi, M.2 SSD kutusu desteğini etkileyen ana koşulları düzenler.

• Sürücü protokolü: M.2 sürücü protokolü, kutu denetleyici desteğiyle eşleşmelidir. NVMe ve SATA sürücüler, algılamayı etkileyebilecek farklı bağlantı gereksinimleri kullanır.
• Konnektör anahtarı: Anahtar türü ve konnektör çentiği, desteklenen kutu soketi ve destek etiketiyle eşleşmelidir.
• Fiziksel uzunluk: M.2 sürücü uzunluğu, kutu tepsisi uzunluğu ve mevcut montaj konumuyla uyumlu olmalıdır.
• Montaj konumu: Ayak, vida veya tutma noktası sürücü uzunluğunu desteklemeli ve güvenli bir oturma sağlamalıdır.
• Boşluk: Sürücü kalınlığı, kutu içi alan ve yakındaki bileşenler, sürücünün kutunun içine doğru şekilde sığıp sığmadığını etkileyebilir.
• Ana bilgisayar bağlantısı: Ana bilgisayar bağlantısı, gerçek kullanım sırasında kutunun kullanılabilir sınırlarını etkileyebilir.

Bu özelliklerin kategori içinde nasıl ilişkilendiğine dair daha kapsamlı bir genel bakış için M.2 SSD kutusu rehberine göz atın.

M.2, NGFF, NVMe ve SATA uyumluluk sınırları

M.2 ve NGFF sürücünün form faktörü bağlamını tanımlarken, NVMe ve SATA kutu uyumluluğunu etkileyen protokol yollarını tanımlar. Uyumluluk sınırı, fiziksel sürücü şeklini protokol ve denetleyici gereksinimlerinden ayırdığınızda netleşir.

M.2 ve NGFF adlandırması, çalışma için gereken her koşuldan ziyade sürücü biçimini tanımladıklarından kafa karışıklığına yol açabilir. Bir sürücü şekli veya konnektör çentiği uygun görünebilir ancak kutunun yine de uygun protokol desteğine ve denetleyici yeteneğine sahip olması gerekir.

Bir sürücü fiziksel olarak sığdığı halde çalışmadığında, fark genellikle fiziksel uyum ile elektriksel destek arasındadır. Destek etiketi ve kutu denetleyicisi, sürücü bağlantısının kutu gereksinimleriyle eşleşip eşleşmediğine dair pratik doğrulama noktasını sağlar.

Aşağıdaki karşılaştırma, yaygın adlandırma terimlerini neyi tanımladıklarına ve neyin doğrulanmasına yardımcı olduklarına göre ayırır. Protokol yolları hakkında daha ayrıntılı bir karşılaştırma için NVMe ve SATA kutu farklarına göz atın.

Terim	Tanımladığı şey
M.2	Fiziksel sürücü biçimini ve konnektör ailesini tanımlayan bir form faktörü.
NGFF	Her uyumluluk gereksinimini tanımlamayan, M.2 form faktörüyle ilgili bir adlandırma terimi.
NVMe	PCIe tabanlı sürücü iletişimiyle ilişkili bir protokol bağlamı.
SATA	Eşleşen bir kutu denetleyici desteği gerektiren ayrı bir protokol yolu.
Denetleyici	Desteklenen sürücü iletişiminin belirlenmesine yardımcı olan kutu bileşeni.

NGFF'nin protokol yerine form faktörü anlamına geldiği durumlar

NGFF, M.2 form faktörü bağlamında kullanılır ve bir kutu için tam protokol gereksinimini tanımlamaz. NGFF sürücü şeklini ve konnektör ailesini tanımlarken, SATA veya NVMe kutu destek etiketiyle eşleşmesi gereken sinyalleme gereksinimini tanımlar.

NGFF ibaresi taşıyan bir M.2 sürücü, yine de kutu denetleyicisinin ve desteklenen protokolün doğrulanmasını gerektirebilir. Örneğin, NGFF desteğinden bahseden bir kutu, uyumluluk belirlenmeden önce sürücü bağlantısının SATA mı yoksa NVMe sinyallemesi mi kullandığını doğrulamak için ayrı bir kontrole ihtiyaç duyabilir.

NVMe sürücülerin yalnızca SATA destekli kutularda çalışmama nedeni

Bir NVMe sürücü genellikle yalnızca SATA destekli bir kutuda çalışmaz çünkü kutu denetleyicisi ve sinyalleme yolu uyuşmaz. NVMe sürücü PCIe tabanlı bir protokol yolu kullanırken, yalnızca SATA destekli bir kutu SATA denetleyici desteğine dayanır.

Uyuşmazlık, yalnızca fiziksel bağlantı seviyesinden ziyade elektriksel uyumluluk seviyesinde meydana gelir. Bir NVMe sürücü konnektör şekli nedeniyle uyumlu görünebilir ancak fiziksel takma, kutunun sürücüyle iletişim kurabileceğini doğrulamaz.

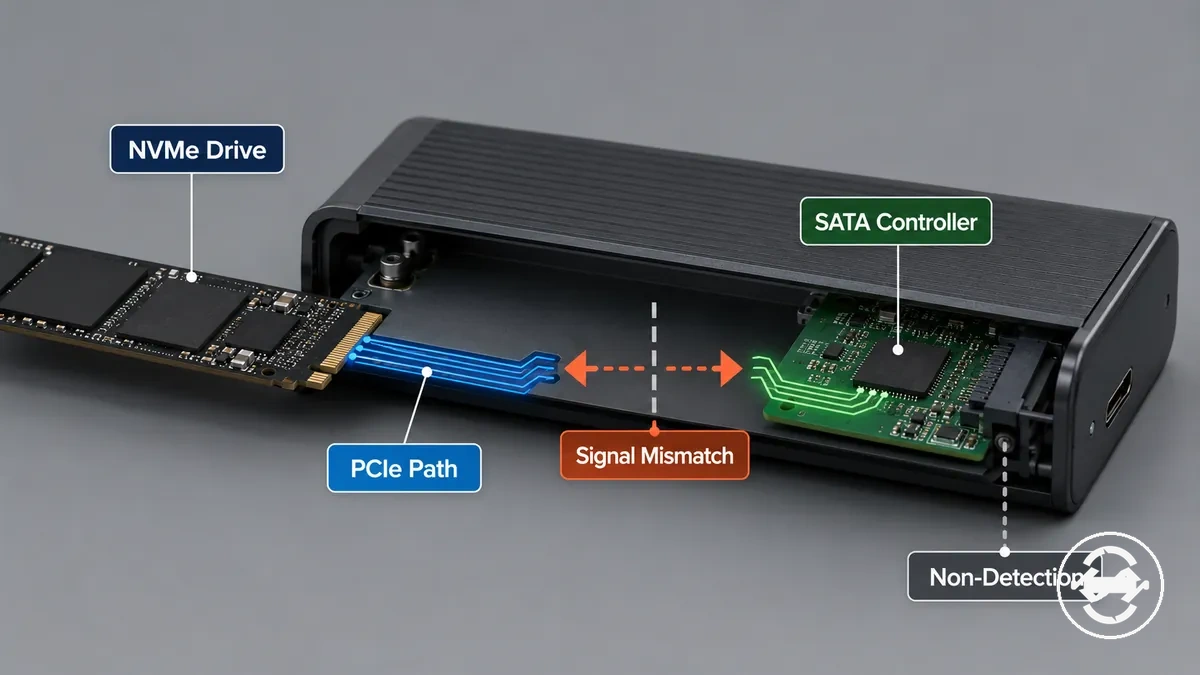

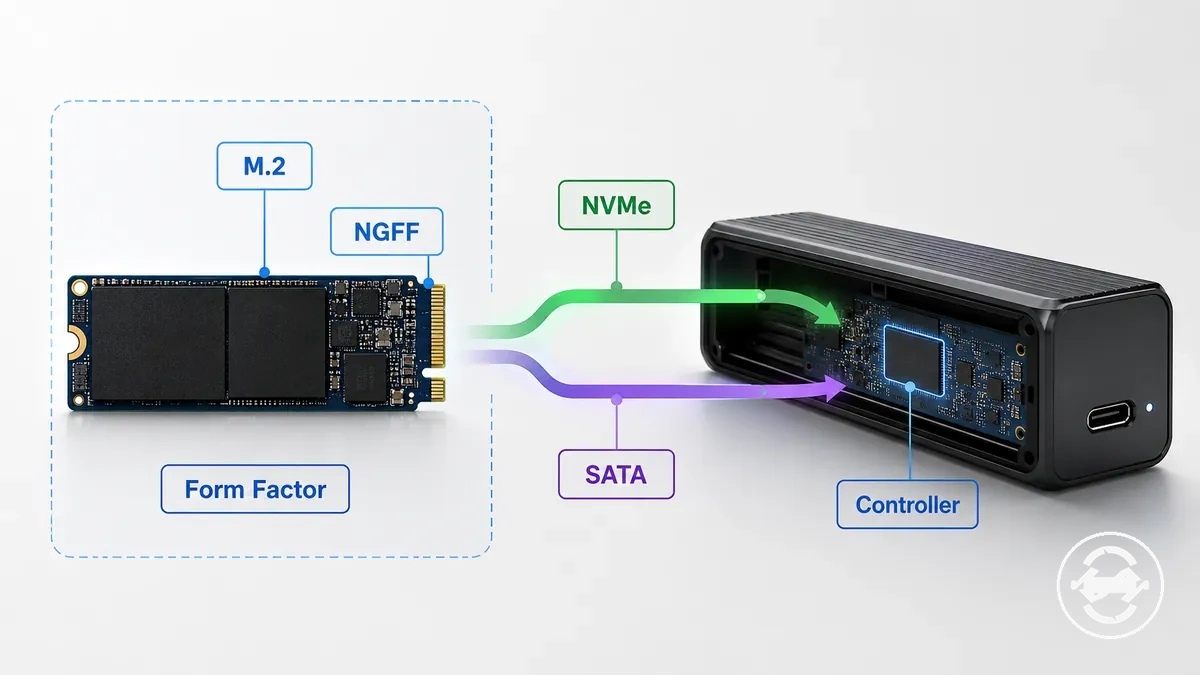

Diyagram, NVMe-PCIe yolunu yalnızca SATA destekli bir denetleyici uyuşmazlığına karşı izler. Fiziksel takma ile algılama için gereken elektriksel desteği birbirinden ayırır.

• Sürücü protokolü: NVMe sürücü, eşleşen kutu desteği gerektiren bir NVMe ve PCIe iletişim yolu kullanır.
• Kutu denetleyicisi: Yalnızca SATA destekli bir kutu denetleyicisi NVMe sürücü protokolünü desteklemeyebilir.
• Sinyalleme yolu: Protokol yolları arasındaki uyuşmazlık, sürücü ile kutu arasındaki iletişimi engelleyebilir.
• Beklenen sonuç: Sonuç, algılanmama veya desteklenmeyen sürücü durumu olabilir.

M.2 SSD kutularında sürücü protokol desteği

Bir M.2 SSD kutusundaki sürücü protokol desteği, kutu denetleyicisine ve yonga seti desteğine bağlıdır. Kutu denetleyicisi, NVMe, SATA veya çift protokollü bir M.2 sürücünün tanınıp tanınamayacağını belirleyen destek kapısı görevi görür.

Bir M.2 sürücü, sürücü protokolüne ve bağlantı yoluna bağlı olarak farklı kutu desteği gerektirebilir. Yalnızca NVMe, yalnızca SATA ve çift protokollü kutular farklı destek koşullarını temsil eder; bu nedenle bir sürücüyü eşleştirmeden önce destek etiketi ve kutu yonga seti kontrol edilmelidir.

Sürücü protokolü kutu desteğiyle eşleşmediğinde, sonuç bir algılama sorunu veya desteklenmeyen sürücü durumu olabilir. Türü belirsiz sürücüler için önce protokol desteğini kontrol etmek, uygun bir kutu kategorisinin belirlenmesine yardımcı olabilir.

Kutu destek türü	Uyumluluk koşulu
Yalnızca NVMe	NVMe sürücüler için tasarlanmış bir kutu denetleyicisi aracılığıyla NVMe protokol desteği kullanır.
Yalnızca SATA	SATA sürücüler için tasarlanmış bir kutu denetleyicisi aracılığıyla SATA protokol desteği kullanır.
Çift protokol	Kutu denetleyicisi çift destek sağladığında hem NVMe hem de SATA sürücü türlerini destekleyebilir.

NVMe ve PCIe sürücü desteği

Bir M.2 SSD kutusunda NVMe desteği, PCIe sinyalleme yolunu destekleyen NVMe uyumlu bir denetleyiciye bağlıdır. NVMe sürücü, doğru protokol bağlantısı için eşleşen kutu desteğine ihtiyaç duyarken, M anahtarı ve destek etiketi sürücü ve kutu gereksinimlerinin uyumlu olup olmadığının doğrulanmasına yardımcı olur.

NVMe desteği, desteklenen çalışmayı etkinleştirebilir ancak azami aktarım hızını garanti etmez. Ana bilgisayar sınırlamaları ve bağlantı ortamı, sürücü bağlandıktan sonra mevcut aktarım hızını etkileyebilir.

NVMe protokol desteğinin ötesindeki bağlantıya ilişkin sınırlamalar için USB-C ve Thunderbolt desteğine göz atın.

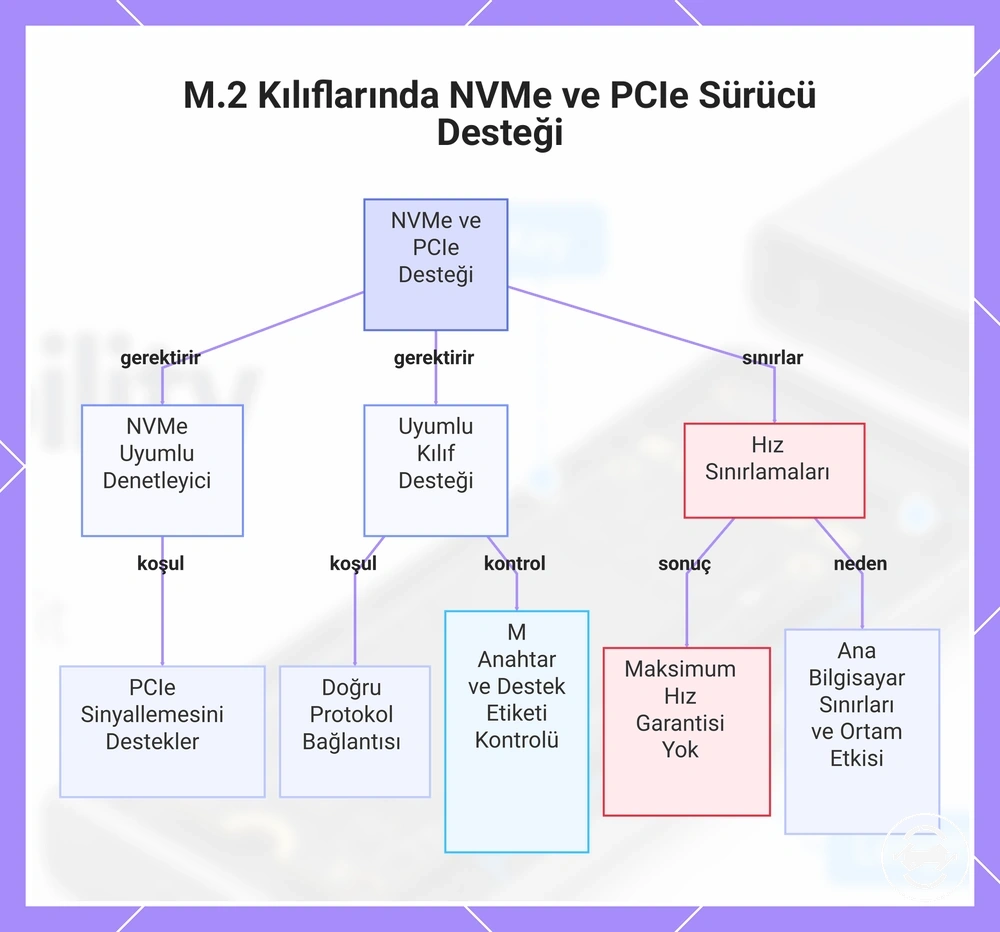

Bu grafik, bir M.2 SSD kılıfında NVMe ve PCIe sürücü desteği için temel gereksinimleri ve sınırlamaları gösterir: denetleyici yeteneği, uyumlu kılıf doğrulaması ve hız kısıtlamaları.

SATA M.2 sürücü desteği

SATA M.2 sürücü desteği, SATA protokolüne, SATA uyumlu kutu denetleyicisine ve uyumlu sürücü türlerini belirlemek için kullanılan destek etiketine bağlıdır. Bir SATA M.2 sürücü, harici depolama olarak algılanması ve kullanılması için SATA desteğine sahip bir kutu denetleyicisi gerektirir.

Uyumlu bir anahtar şekline sahip bir sürücü, SATA desteğini otomatik olarak doğrulamaz. Örneğin, B anahtarı veya B+M anahtarı sürücü farklı protokol destek iddialarına sahip olabilir; bu nedenle kutu ifadesi ve denetleyici desteği, uyumluluk varsayılmadan önce kontrol edilmelidir.

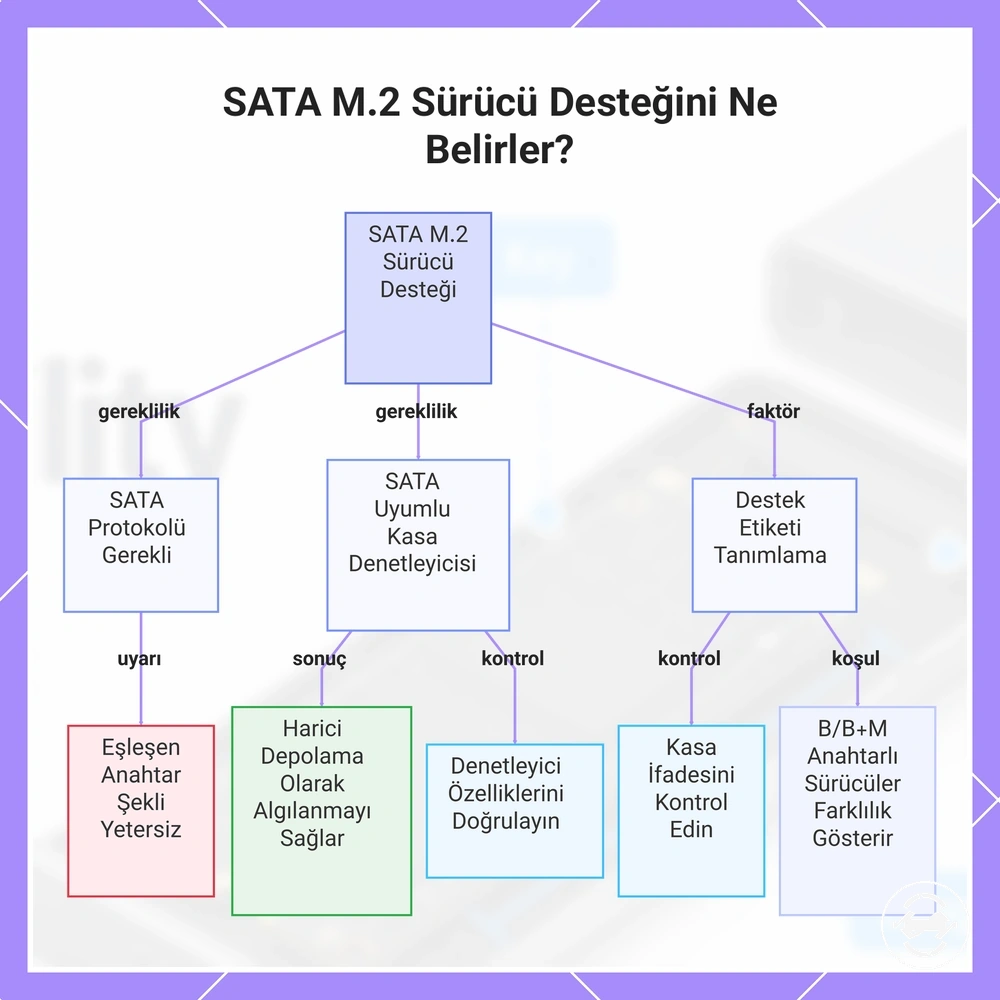

Bu grafik, SATA M.2 sürücü desteği için üç temel gerekliliği ve uyumluluğu sağlamak için önemli kontrolleri gösterir.

Çift protokol kutu desteği

Çift protokollü bir kutu, sürücülerinin NVMe mi yoksa SATA mı kullandığından emin olmayan kullanıcılar için protokol uyuşmazlığı riskini azaltabilir. Her iki sürücü türü için denetleyici desteği sağlayarak, çift protokollü bir kutu uyumluluk kapsamını genişletebilir ancak yine de etiket doğrulaması gerektirir.

Çift protokol desteği, diğer uyumluluk kontrollerinin yerini almaz. Uzunluk, boşluk ve ana bilgisayar bağlantı sınırlamaları, sürücü ve kutu kombinasyonunun uygun olup olmadığını etkileyebilir.

Aşağıdaki noktalar, çift protokol desteğinin çözebileceği şeyleri kalan kontrollerden ayırır:

• Çözebilir: Denetleyici desteği eşleştiğinde desteklenen NVMe ve SATA sürücü türlerini kabul ederek protokol belirsizliğini.
• Çözmez: Sürücü uzunluğu ve kutu içi boşluk gibi fiziksel gereksinimleri.
• Yine de gerektirir: Kabul edilen sürücü türünü ve destek iddiasını doğrulamak için etiket doğrulamasını.

M.2 anahtar türleri ve konnektör uyumu

M.2 anahtar türleri, sürücü ile kutu soketi arasındaki konnektör şekli uyumluluk katmanını tanımlar. Anahtar çentiği fiziksel hizalamayı düzenlemeye yardımcı olur ancak yalnızca anahtar tipi, protokol desteğini veya tam çalışma uyumluluğunu doğrulamaz.

Uyumlu bir çentik, sürücünün her zaman bir kutuda çalışacağı anlamına gelmez. Konnektör şekli fiziksel uyumun bir kısmını belirlerken, kutu etiketi ve denetleyici desteği gerekli protokolün desteklenip desteklenmediğini belirler.

M.2 anahtar türünü kontrol etmek, tam uyumluluk yolunu değerlendirmeden önce konnektör uyumunu daraltmaya yardımcı olur. İlişki şöyledir: sürücü anahtarı → kutu soket desteği → fiziksel takma olasılığı ve çalışma sonucu.

Aşağıdaki tablo, her anahtar türünün neyin doğrulanmasına yardımcı olduğunu ve neyi kanıtlayamayacağını göstererek anahtar uyumunu protokol desteğinden ayırır.

Anahtar türü	Doğrulamaya yardımcı olduğu şey
M anahtarı	NVMe desteği, kutu etiket ifadesi ve protokol desteğinin kontrol edilmesini gerektirebilen konnektör hizalaması.
B anahtarı	Kutu soketi ve desteklenen protokolün doğrulanmasını gerektiren konnektör hizalaması.
B+M anahtarı	Belirli soketlere uyabilen ancak SATA desteğini veya başka bir protokol iddiasını kanıtlamayan birleşik çentik deseni.

M anahtarı sürücü ve kutu eşleştirmesi

Bir M anahtarı sürücü, açıkça bir M anahtarı soketini veya NVMe uyumlu bağlantıyı destekleyen bir kutuya karşı kontrol edilmelidir. M anahtarı çentiği konnektör uyumunun sağlanmasına yardımcı olur ancak beklenen protokol desteğini doğrulamak için kutu destek etiketi yine de gereklidir.

Örneğin, bir M anahtarı sürücü, bir M anahtarı soketiyle veya NVMe uyumlu olarak işaretlenmiş bir kutuyla hizalanabilir ancak etiket iddiası yine de protokol ve uzunluk doğrulamasıyla kontrol edilmelidir. Uyum kontrolü, M anahtarı sürücü ve soket hizalamasıyla başlar, ardından uyumluluk sonucunu belirlemeden önce kutu desteği ve fiziksel gereksinimlerle devam eder.

B anahtarı ve B+M anahtarı sürücü eşleştirmesi

B anahtarı ve B+M anahtarı sürücü eşleştirmesi, hem konnektör çentik desenine hem de kutu destek iddiasına bağlıdır. Çentik deseni, bir kutu soketiyle fiziksel uyumun belirlenmesine yardımcı olabilir ancak desteklenen sinyallemeyi veya protokolü kendi başına doğrulamaz.

Bir B+M anahtarı sürücü, bir soketle görsel olarak eşleşebilir ancak desteklenen sinyallemenin yine de kutu ifadesi ve denetleyici iddiası aracılığıyla doğrulanması gerekir. Anahtar şekli, takma olasılığının değerlendirilmesine yardımcı olurken, kutu destek etiketi sonucun uyumlu bir eşleşme mi yoksa bir uyuşmazlık mı olduğunun belirlenmesine yardımcı olur.

Aşağıdaki noktalar, çentik kabulünü desteklenen sinyallemeden ayırır:

• Çentik deseni: B anahtarı ve B+M anahtarı şekilleri, konnektör uyumunun ve soket hizalamasının belirlenmesine yardımcı olur.
• Desteklenen sinyalleme: SATA veya NVMe desteği, kutu denetleyici iddiasına ve destek ifadesine bağlıdır.
• Uyumluluk sonucu: Kutu sürücü protokolünü desteklemiyorsa, eşleşen bir konnektör çentiği yine de uyuşmazlıkla sonuçlanabilir.

Kutu içinde M.2 SSD uzunluk desteği

M.2 SSD uzunluk desteği, kutu tepsisi ve montaj konumunun sürücü boyutunu doğru şekilde tutup tutamayacağına bağlıdır. M.2 SSD uzunluğu gerekli ayak veya montaj noktasını belirler, bu nedenle fiziksel uyum mevcut tepsi alanına ve tutma desteğine bağlıdır.

Örneğin, bir 2280 sürücü birçok kutu tasarımına sığabilir ancak bu, her kısa veya uzun M.2 SSD uzunluğu için desteği doğrulamaz. Daha kısa veya daha uzun bir sürücü, doğru şekilde sabitlenmesi için yine de doğru ayak konumunu ve montaj noktasını gerektirebilir.

Kutu tepsisi çok kısa olduğunda veya gerekli montaj konumundan yoksun olduğunda, sürücü amaçlanan tutma noktasına ulaşamayabilir. Kurulumdan önce desteklenen uzunluğu kontrol etmek, doğru uyum sınırının belirlenmesine yardımcı olur. Boyut kategorilerine ilişkin daha kapsamlı bir genel bakış için M.2 SSD kutusu boyutlarına göz atın.

Aşağıdaki tablo, yaygın M.2 boyut numaralarını fiziksel uzunluk ve kutu montaj ihtiyaçlarıyla eşler.

M.2 boyutu	Uzunluk desteği değerlendirmesi
2230	Daha kısa sürücü uzunluğu için eşleşen bir kutu ayağı ve montaj konumu gerektirir.
2242	Sürücü uzunluğunu destekleyen bir kutu tepsisi ve tutma noktası gerektirir.
2260	Sürücüyü kutu içinde sabitlemek için doğru montaj konumunu gerektirir.
2280	Birçok kutuda yaygın olarak desteklenir ancak yine de açık uzunluk desteği doğrulaması gerektirir.
22110	Uzatılmış sürücü uzunluğu için daha uzun bir tepsi alanı ve uygun montaj desteği gerektirir.

Uzunluk desteği protokol desteğinden ayrıdır, bu nedenle yalnızca fiziksel boyut eşleşmesi tam uyumluluğu doğrulamaz.

2230, 2242, 2260 ve 2280 desteği

2230, 2242, 2260 ve 2280, bir kutu tepsisi içindeki fiziksel sürücü boyutunu tanımlayan yaygın M.2 SSD uzunluklarıdır. Her uzunluk farklı bir tepsi konumuna karşılık gelir ve güvenli bir oturma için eşleşen bir ayak veya tutma noktası gerektirebilir.

Doğru montaj desteği, kutu tasarımına ve mevcut montaj noktalarına bağlıdır. Daha kısa bir sürücü, hareketi önlemek için ayarlanabilir bir ayak gerektirebilirken, diğer uzunluklar sabit yerleşim için doğru tutma noktasını gerektirir.

Aşağıdaki boyut numaraları, yaygın M.2 uzunluklarının tepsi desteği, ayak yerleşimi ve oturma sonucuyla nasıl bağlantılı olduğunu gösterir.

• 2230: Güvenli bir oturmayı sürdürmek için ayarlanabilir bir ayak veya belirli bir tutma noktası gerektirebilen daha kısa bir sürücü uzunluğu.
• 2242: Tepsi ve montaj noktasının sürücü konumuyla hizalanmasını gerektiren yaygın bir uzunluk.
• 2260: Doğru ayak konumuna ve mevcut tutma desteğine bağlı olan daha uzun bir sürücü boyutu.
• 2280: Yaygın olarak kutu tarafından desteklenen bir uzunluk ancak tepsi ve ayağın yine de belirli sürücü boyutuyla eşleşmesi gerekir.

22110 kutu uyum sınırlamaları

Bir 22110 SSD, açık kutu desteği gerektirir çünkü bu daha uzun sürücü yeterli tepsi uzunluğuna ve doğru montaj noktasına ihtiyaç duyar. Uygun bir uyum sonucu beklenmeden önce kutu destek etiketi 22110 uyumluluğunu doğrulamalıdır.

Yaygın bir varsayım, konnektör eşleşmesinin veya başka bir M.2 uzunluğu desteğinin bir 22110 sürücüyü kapsadığıdır ancak kutu gövdesi nihai uyum sınırını belirler. Bir 22110 SSD, uyum sağlanamaması durumunu önlemek için yeterli tepsi uzunluğuna, doğru montaj noktasına ve yeterli gövde boşluğuna ihtiyaç duyar.

• 22110 kontrolü: Tepsi uzunluğu ve kutu gövde boşluğu dahil olmak üzere daha uzun sürücü için açık desteği doğrulayın.

Kurulum öncesi fiziksel boşluk ve montaj uyumu

Fiziksel boşluk ve montaj uyumu, teorik olarak uyumlu bir M.2 SSD'nin bir kutu içinde doğru şekilde oturup oturamayacağını, kapanıp kapanamayacağını ve monte edilip edilemeyeceğini doğrular. Sürücü protokolüyle uyumluluk, sürücü düzeneğinin uygun fiziksel oturma için yeterli alana sahip olduğunu doğrulamaz.

Önceden takılmış bir soğutucuya veya alışılmadık derecede kalın bir termal pede sahip bir sürücü, ek boşluk koşulları oluşturabilir. Bu ek parçalar, tepsi derinliğini, kutu gövde alanını, temas bölgelerini ve kapak kapanmasını etkileyerek kurulumdan önce bir oturma riski oluşturabilir.

Fiziksel boşluk ve montaj uyumu kontrolleri tamamlandıktan sonraki adım kurulum sürecidir. Aşağıdaki kontrol listesi, sürücüyü kurmadan önce oturma ve uyumu etkileyen koşulları doğrular.

• Sürücü kalınlığı: SSD kalınlığının sürücünün kutu içinde doğru şekilde oturmasına izin verdiğini kontrol edin.
• Soğutucu: Önceden takılmış bir soğutucunun mevcut boşluğu azaltmadığını veya kapanmayı engellemediğini doğrulayın.
• Termal ped: Termal ped kalınlığının tepsi derinliğini veya kapak boşluğunu etkileyip etkilemediğini kontrol edin.
• Ayak konumu: Ayağın sürücü montaj konumuyla hizalandığını doğrulayın.
• Vida veya mandal: Tutma yönteminin sürücüyü montaj uyum sorunu oluşturmadan desteklediğini doğrulayın.
• Tepsi derinliği: Tepsinin tüm sürücü düzeneği için yeterli alan sağladığını kontrol edin.
• Kapak boşluğu: Sürücü oturduktan sonra kutu kapağının doğru şekilde kapanabildiğini doğrulayın.

Bu kontrollerden sonraki aşama için installing the drive correctly sayfasına bakın.

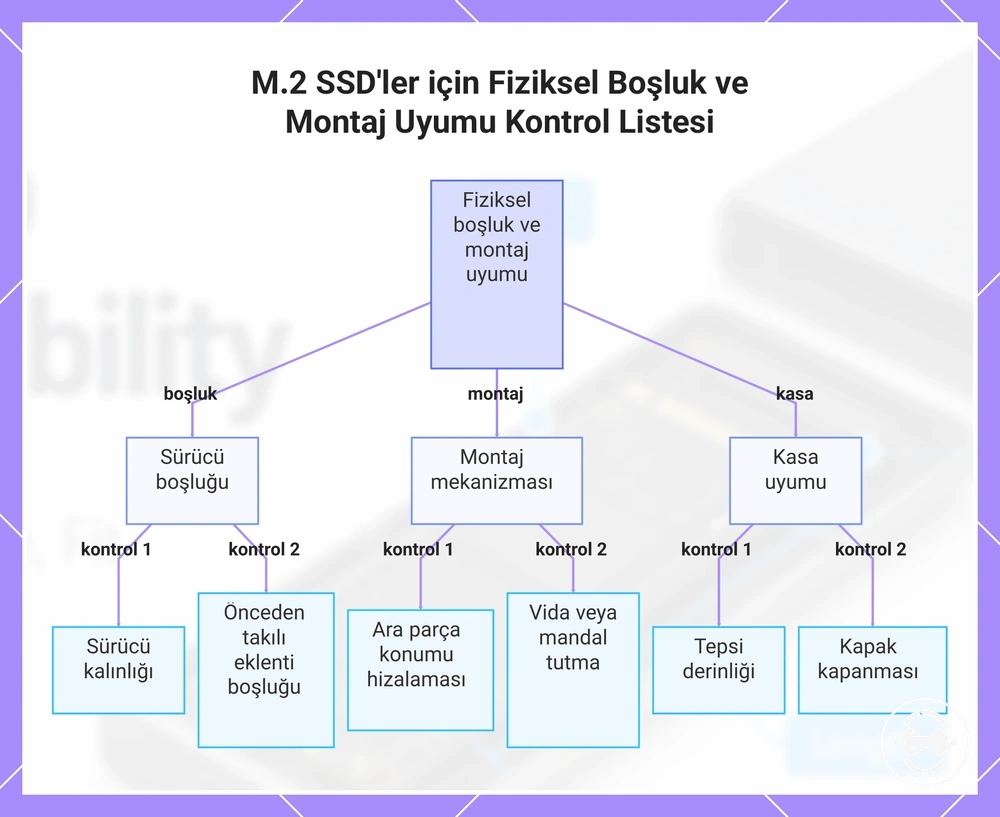

Bu grafik, bir M.2 SSD takmadan önce yapılması gereken temel fiziksel boşluk ve montaj uyumu kontrollerini gruplandırır.

SSD kalınlığı, soğutucular ve termal ped boşluğu

SSD kalınlığı, bağlı bileşenler ve kutu alanı, bir M.2 SSD'nin kutu gövdesi içinde güvenli bir şekilde oturup oturamayacağını belirler. Bir sürücü düzeneği alan çakışması yarattığında, fiziksel boşluk kapanma ve montaj uyumu için sınırlayıcı faktör haline gelir.

Önceden takılmış bir soğutucuya veya daha yüksek bir termal pede sahip bir sürücü, çıplak bir SSD'den farklı boşluk koşulları oluşturabilir. Bu değişiklikler kutu kapağını, temas basıncını ve kapanmayı etkileyebilir; bu nedenle soğutucu veya ped değişiklikleri, uyum koşullarını değiştirebileceğinden dikkatlice değerlendirilmelidir.

Aşağıdaki kontrol listesi, kutu gövdesi içindeki boşluk noktalarını doğrular:

• SSD kalınlığı: Sürücü kalınlığının SSD düzeneğinin kutu içinde doğru şekilde oturmasına izin verdiğini kontrol edin.
• Soğutucu: Takılı bir soğutucunun kutu gövdesiyle boşluk sorunu yaratmadığını doğrulayın.
• Termal ped: Ped yüksekliğinin güvenli oturmayı veya uygun kapanmayı engellemediğini doğrulayın.
• Kutu kapağı: Kutuyu kapatmadan önce kapak boşluğunu kontrol edin.
• Temas basıncı: Düzeneğin, uyum riski oluşturmadan uygun temasa izin verdiğini doğrulayın.

Ayak, vida ve tepsi konumu uyumu

Ayak, vida ve tepsi konumu uyumu, M.2 SSD'nin kutu içinde doğru sürücü uzunluğu konumunda sabitlenip sabitlenemeyeceğini belirler. Tutma donanımı, sürücü uzunluğunu tepsi konumuyla birleştirir ve montaj noktaları hizalandığında güvenli bir oturma oluşturmaya yardımcı olur.

Bir sürücü beklenen protokol ve anahtarla eşleşebilir ancak ayak, vida, mandal veya tepsi yuvası doğru şekilde hizalanmazsa zayıf bir oturmaya sahip olabilir. Tutma donanımını kontrol etmek, kullanımdan önce gevşek tutma veya uyum risklerinin belirlenmesine yardımcı olur.

Aşağıdaki adımlar yalnızca hizalamayı doğrular:

1. Ayak konumunu desteklenen sürücü uzunluğu ve tepsi konumuyla eşleştirin.
2. Sürücüyü sabitlemeden önce tepsi yuvasında doğru şekilde oturduğunu kontrol edin.
3. Vida veya mandalın tutma donanımı tasarımıyla eşleştiğini ve güvenli bir oturma sağladığını doğrulayın.

SSD ve kutu uyumluluğu nasıl doğrulanır

Uyumluluğu, kurulumdan önce SSD ve kutu koşullarını eşleştirerek doğrulayın. Dört temel kontrol protokol, anahtar, desteklenen uzunluk ve fiziksel boşluktur.

Bir SSD algılanmadığında, sorun sürücü protokolü ile kutu denetleyici desteği arasındaki uyuşmazlıktan kaynaklanabilir. Bağlantının geçer, başarısız veya teyit gerektiren bir sonuç mu olduğunu doğrulamak için önce SSD türünü ve kutu destek etiketini kontrol edin.

Bir uyumluluk kontrol listesi, kararı kullanım öncesi gerekli koşullara göre düzenler:

1. Sürücü türü ve protokol: SSD protokolünün kutu destek etiketi ve denetleyici desteğiyle eşleşip eşleşmediğini kontrol edin. Sonuç: protokol destekleniyorsa geçer, eşleşmiyorsa başarısız veya destek bilgisi net değilse teyit gerektirir.
2. Anahtar ve soket uyumu: SSD anahtarını ve kutu soketini fiziksel uyum açısından kontrol edin. Sonuç: konnektör hizalaması eşleşiyorsa geçer, anahtar şekli uyumsuzsa başarısız veya soket desteği doğrulama gerektiriyorsa teyit gerektirir.
3. Desteklenen uzunluk: SSD uzunluğunu kutu tepsisi ve desteklenen uzunluk bilgisine göre kontrol edin. Sonuç: sürücü uzunluğu destekleniyorsa geçer, tepsi sürücüyü sığdıramıyorsa başarısız veya uzunluk ayrıntıları eksikse teyit gerektirir.
4. Montaj donanımı: Sürücü konumu için ayak, vida, mandal veya tutma donanımını kontrol edin. Sonuç: SSD doğru şekilde sabitlenebiliyorsa geçer, montaj hizalaması mümkün değilse başarısız veya tutma yöntemi net değilse teyit gerektirir.
5. Boşluk: SSD kalınlığını, soğutucuları, termal pedleri ve kutu alanını kontrol edin. Sonuç: SSD düzeneği doğru şekilde oturabiliyorsa geçer, boşluk uygun uyumu engelliyorsa başarısız veya fiziksel alanın incelenmesi gerekiyorsa teyit gerektirir.
6. Ana bilgisayar bağlantısı: Çalışmayı etkileyen ana bilgisayar bağlantı sınırlamalarını kontrol edin. Sonuç: bağlantı amaçlanan kullanımı destekliyorsa geçer, bağlantı uygun değilse başarısız veya sınırlamaların kontrol edilmesi gerekiyorsa teyit gerektirir.

Anahtar, soket ve fiziksel uyum kontrolleri, konnektör hizalamasını tam uyumluluktan ayırmaya yardımcı olur. Bir geçer sonucu, hem destek koşullarını hem de fiziksel uyum doğrulamasını gerektirir.

Desteklenen uzunluk, montaj donanımı ve boşluk kontrolleri, SSD'nin kutu içinde sabitlenip sabitlenemeyeceğini doğrular. Bu koşullar, kutu kullanılmadan önce uyum risklerinin belirlenmesine yardımcı olur.

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

Ana bilgisayar bağlantı sınırlamaları, uyumluluk kontrolleri tamamlandıktan sonra çalışmayı etkileyebilir. Her koşulu teyit etmek, ilerlemeden önce daha net bir uyumluluk kararı sağlar.

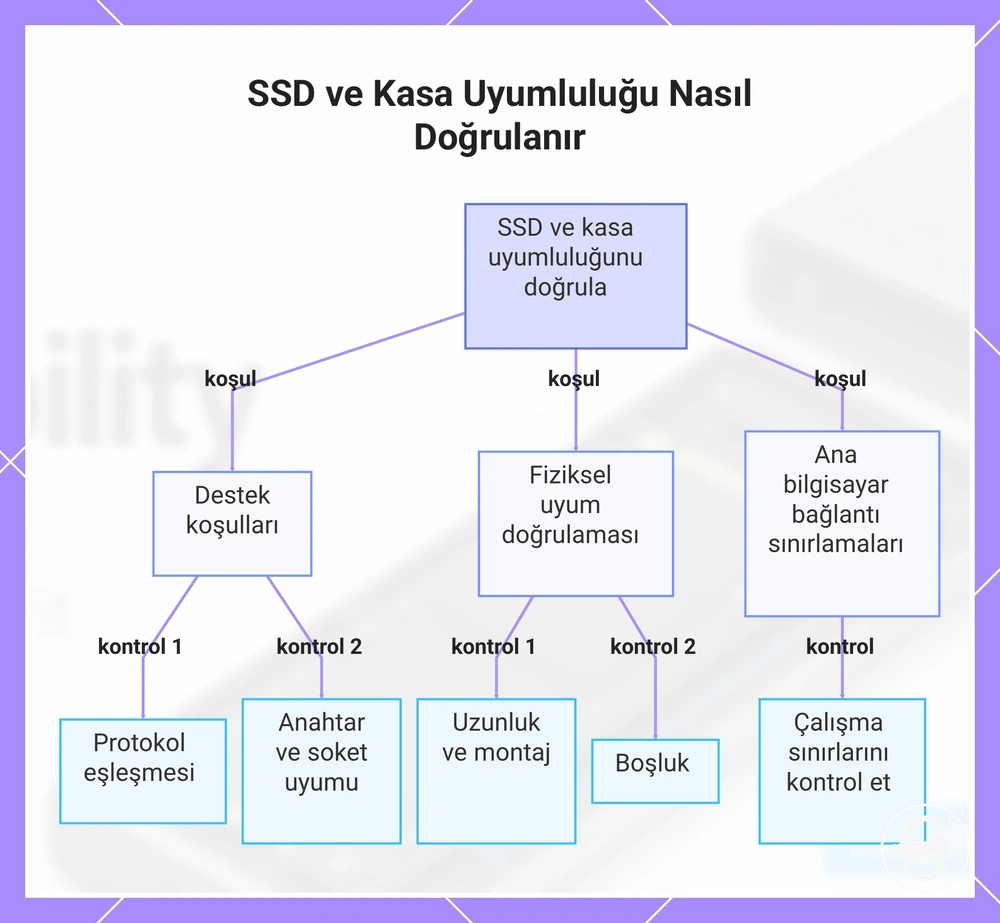

Bu grafik, SSD ve kasa uyumluluğu için kontrol edilmesi gereken dört temel koşulu gösterir: protokol desteği, anahtar uyumu, fiziksel uyum ve ana bilgisayar bağlantı sınırlamaları.

Kutunun çalışmasını engelleyen uyumluluk hataları

Uyumluluk hataları genellikle SSD ile kutu arasında algılanmamaya veya başarısız kuruluma yol açabilen uyuşmazlık modelleridir. Her algılama sorunu uyumluluktan kaynaklanmaz ancak protokol, anahtar, desteklenen uzunluk ve fiziksel boşluk kontrolleri yaygın uyuşmazlık modellerini belirler.

Protokol uyuşmazlıkları, kutunun SSD bağlantısını desteklemesini engelleyebilir. Kutu denetleyici desteği sürücü protokolüyle eşleşmediğinde NVMe-SATA uyuşmazlığı veya SATA-yalnızca NVMe uyuşmazlığı meydana gelebilir. Destek etiketini ve denetleyici uyumluluğunu kontrol etmek, doğru sonraki adımın belirlenmesine yardımcı olur.

Bir sürücü uygun görünürken yine de fiziksel bir uyuşmazlığa sahip olabilir. Yanlış anahtar, desteklenmeyen uzunluk, zayıf oturma veya boşluk çakışması kurulum sırasında bir uyum sorunu oluşturabilir. Bu koşullar, kutu uyumsuz olarak değerlendirilmeden önce protokol gereksinimleriyle birlikte kontrol edilmelidir.

Aşağıdaki tanı listesi, yaygın uyumluluk hatalarını olası belirtiler ve sonraki kontrollerle ilişkilendirir.

• NVMe-SATA uyuşmazlığı: Belirti: SSD algılanmayabilir. Sonraki kontrol: kutu denetleyicisinin SSD protokolünü desteklediğini doğrulayın.
• SATA-yalnızca NVMe uyuşmazlığı: Belirti: SSD kutu üzerinden çalışmayabilir. Sonraki kontrol: kutu özelliklerinde SATA desteğini doğrulayın.
• Yanlış anahtar: Belirti: SSD ve kutu soketi hizalanmayabilir. Sonraki kontrol: anahtar ve soket uyumunu doğrulayın.
• Desteklenmeyen uzunluk: Belirti: SSD tepsiye veya montaj konumuna sığmayabilir. Sonraki kontrol: desteklenen uzunluğu ve tutma desteğini doğrulayın.
• Zayıf oturma veya boşluk çakışması: Belirti: sürücü fiziksel uyum sorunu yaşayabilir. Sonraki kontrol: oturma, boşluk ve kutu alanını inceleyin.
• Ana bilgisayar sınırlaması: Belirti: bağlantı sonrası çalışma etkilenebilir. Sonraki kontrol: ana bilgisayar bağlantısını ve kablo koşullarını doğrulayın.

Ana bilgisayar sınırlaması ve kablo sınırlaması, temel SSD ve kutu uyumluluk kontrollerinden ayrıdır. Uyumluluk kontrolleri geçer ancak SSD algılanmazsa, drive not detected troubleshooting aracılığıyla daha geniş algılama nedenleri incelenmelidir.

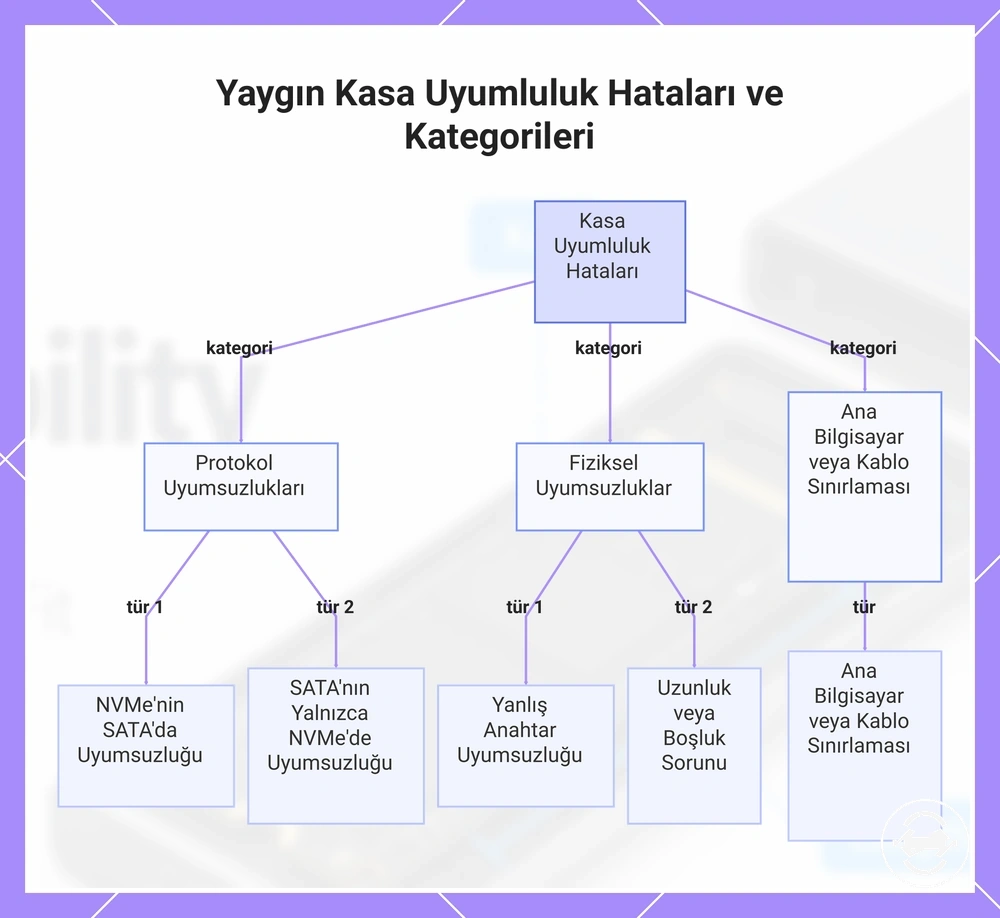

Bu grafik, SSD'ler ve kasalar arasındaki yaygın uyumluluk hatalarını kategorize ederek protokol, fiziksel ve ana bilgisayar/kablo uyumsuzluklarının ana türlerini gösterir.
