Compatibilidad de carcasas para SSD M.2 para emparejar una unidad con la carcasa
La compatibilidad de las carcasas para SSD M.2 depende de hacer coincidir el protocolo de la unidad, el controlador de la carcasa, el tipo de clave, la longitud de la unidad y las condiciones de ajuste físico. Una combinación compatible conecta los requisitos de la unidad SSD M.2 con las funciones de soporte de la carcasa, en lugar de basarse únicamente en la etiqueta M.2.
Una SSD M.2 puede caber dentro de la bandeja de la carcasa y aun así no funcionar si la conexión eléctrica no coincide. El protocolo de la unidad y el controlador de la carcasa deben ser compatibles con la misma ruta de conexión, mientras que la muesca del conector y el punto de montaje deben permitir instalar la unidad correctamente.
La verificación principal de compatibilidad es si la carcasa admite el tipo de unidad, el tipo de clave, la longitud y los requisitos de espacio. Los términos NVMe, SATA y NGFF describen diferentes partes del cuadro de compatibilidad, por lo que se debe verificar cada detalle antes de evaluar los límites de velocidad o los pasos de instalación.
Una revisión de compatibilidad separa la compatibilidad eléctrica de la compatibilidad física. La lista de verificación a continuación organiza las condiciones principales que determinan si una carcasa para SSD M.2 puede ser compatible con una unidad específica.
- Protocolo de la unidad: Verifique si el controlador de la carcasa es compatible con el protocolo de la unidad, como NVMe o SATA, ya que una falta de coincidencia puede impedir la detección.
- Tipo de clave: Confirme que la muesca del conector, el soporte del zócalo y el etiquetado de la carcasa coinciden con el diseño de la carcasa para asegurar que la conexión de la unidad es compatible.
- Longitud de la unidad: Haga coincidir la longitud de la SSD M.2 con la posición disponible de la bandeja y el punto de montaje de la carcasa.
- Condición de montaje: Verifique el separador, el tornillo o el método de retención para confirmar que la unidad se puede fijar correctamente.
- Espacio físico: Considere el grosor de la unidad, el tamaño del disipador de calor, la altura del pad térmico y el espacio de la carcasa antes de la instalación.
- Conexión al host: Confirme que la conexión entre la carcasa y el dispositivo host es compatible con el caso de uso previsto y no supone una limitación adicional.

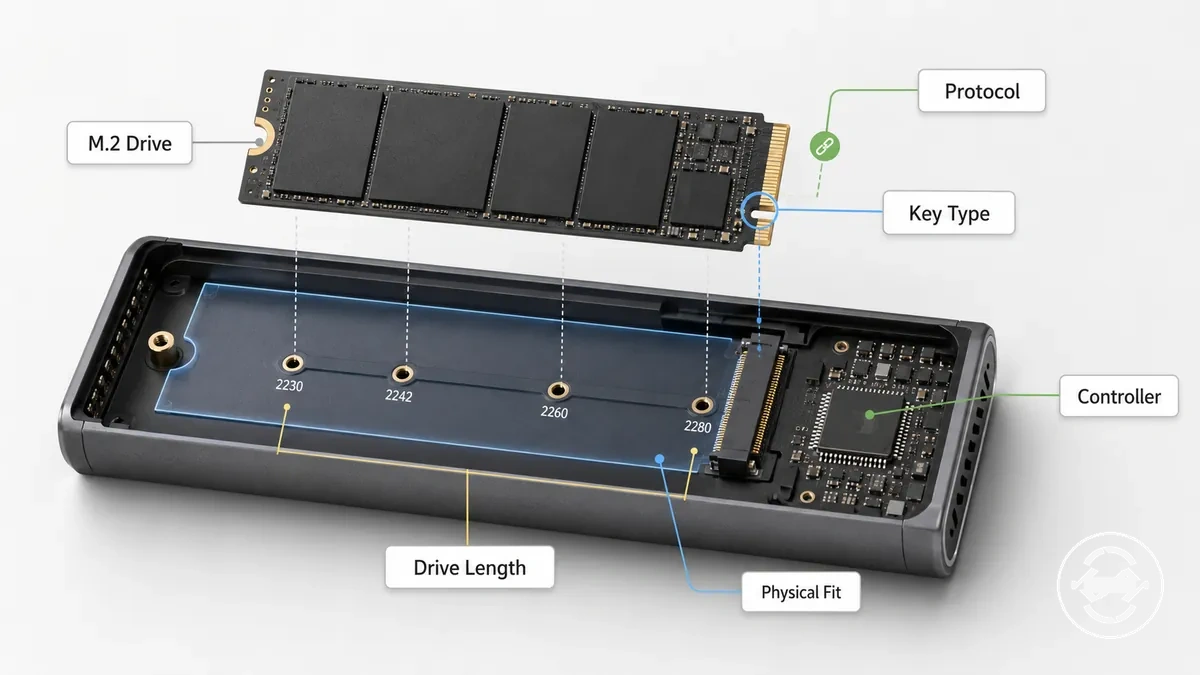

De qué depende la compatibilidad de las carcasas para SSD M.2
La compatibilidad de las carcasas para SSD M.2 es el ajuste entre una unidad M.2 específica y los atributos de la carcasa que pueden ser compatibles con ella. La coincidencia depende del soporte eléctrico y las condiciones de ajuste físico, incluyendo el protocolo, el tipo de clave, la longitud física, el espacio y el soporte del controlador.
La etiqueta de una unidad M.2 por sí sola no es una respuesta completa de compatibilidad porque M.2 describe una familia de factores de forma en lugar de todos los requisitos de conexión. Una unidad puede tener una forma coincidente pero aun así requerir el controlador de carcasa, la clave de conector o el soporte de protocolo correctos para ser detectada.
Cuando la compatibilidad es incierta, verificar cada dependencia puede reducir el riesgo de una falta de coincidencia antes de la instalación. La siguiente lista de verificación organiza las condiciones principales que afectan la compatibilidad de las carcasas para SSD M.2.
- Protocolo de la unidad: El protocolo de la unidad M.2 debe coincidir con el soporte del controlador de la carcasa. Las unidades NVMe y SATA utilizan diferentes requisitos de conexión que pueden afectar la detección.
- Clave del conector: El tipo de clave y la muesca del conector deben coincidir con el zócalo de la carcasa compatible y la etiqueta de soporte.
- Longitud física: La longitud de la unidad M.2 debe alinearse con la longitud de la bandeja de la carcasa y la posición de montaje disponible.
- Posición de montaje: El separador, el tornillo o el punto de retención deben ser compatibles con la longitud de la unidad y permitir un ajuste seguro.
- Espacio libre: El grosor de la unidad, el espacio de la carcasa y los componentes cercanos pueden afectar si la unidad encaja correctamente dentro de la carcasa.
- Conexión al host: La conexión al host puede influir en los límites utilizables de la carcasa durante el uso real.
Para una visión general más amplia de cómo se relacionan estos atributos dentro de la categoría, consulte la guia de carcasas para SSD M.2.

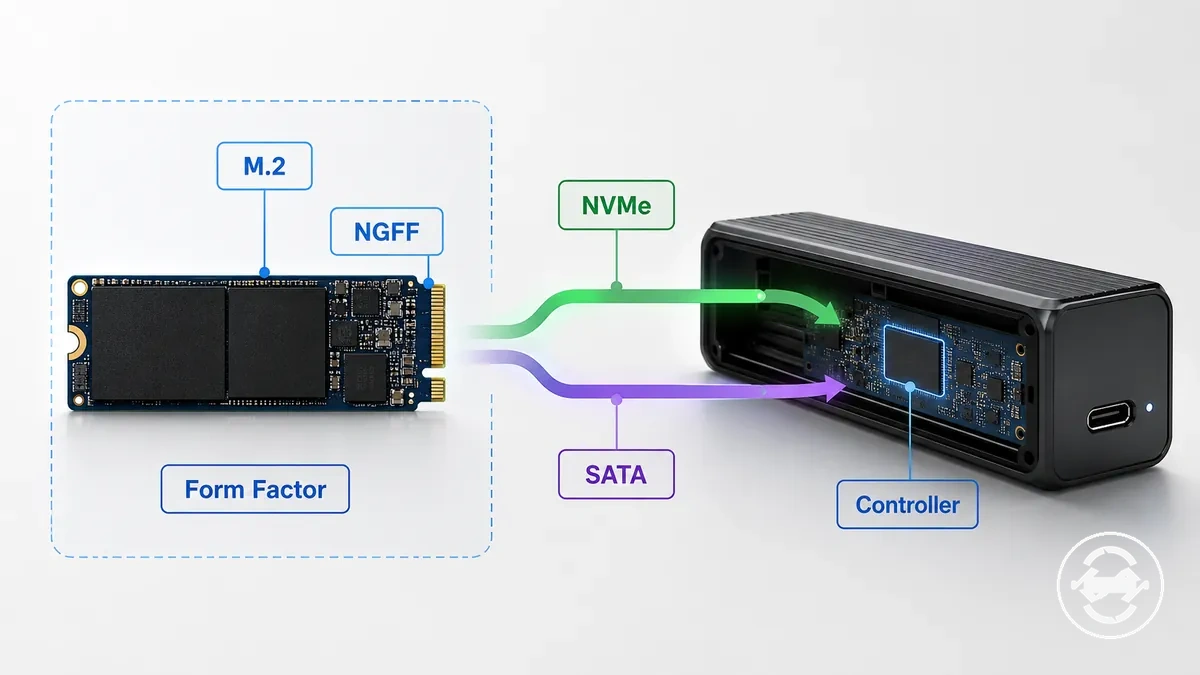

Límites de compatibilidad entre M.2, NGFF, NVMe y SATA
M.2 y NGFF describen el contexto del factor de forma de una unidad, mientras que NVMe y SATA describen rutas de protocolo que afectan la compatibilidad de la carcasa. El límite de compatibilidad se vuelve más claro al separar la forma física de la unidad de los requisitos de protocolo y controlador.
La nomenclatura M.2 y NGFF puede crear confusión porque describe el formato de la unidad en lugar de todos los requisitos de funcionamiento. La forma de una unidad o la muesca del conector pueden parecer adecuadas, pero la carcasa aún necesita el soporte de protocolo y la capacidad del controlador adecuados.
Cuando una unidad parece encajar pero no funciona, la diferencia suele estar entre el ajuste físico y el soporte eléctrico. La etiqueta de soporte y el controlador de la carcasa proporcionan el punto de verificación práctico para saber si la conexión de la unidad coincide con los requisitos de la carcasa.
La comparación a continuación separa los términos de nomenclatura comunes por lo que describen y lo que ayudan a verificar. Para una comparación más detallada de las rutas de protocolo, consulte las diferencias entre carcasas NVMe y SATA.
| Término | Qué describe |
|---|---|
| M.2 | Un factor de forma que describe el formato físico de la unidad y la familia de conectores. |
| NGFF | Un término de nomenclatura relacionado con el factor de forma M.2 que no define todos los requisitos de compatibilidad. |
| NVMe | Un contexto de protocolo asociado con la comunicación de unidades basada en PCIe. |
| SATA | Una ruta de protocolo separada que requiere soporte de controlador de carcasa compatible. |
| Controlador | El componente de la carcasa que ayuda a determinar la comunicación compatible de la unidad. |
Cuando NGFF se refiere al factor de forma en lugar del protocolo
NGFF se usa en el contexto del factor de forma M.2 y no define el requisito de protocolo completo para una carcasa. NGFF describe la forma de la unidad y la familia de conectores, mientras que SATA o NVMe describe el requisito de señalización que debe coincidir con la etiqueta de soporte de la carcasa.
Una unidad M.2 con la denominación NGFF puede requerir aún la verificación del controlador de la carcasa y del protocolo compatible. Por ejemplo, una carcasa que mencione compatibilidad con NGFF puede necesitar una verificación aparte para confirmar si la conexión de la unidad usa señalización SATA o NVMe antes de poder determinar la compatibilidad.
Por qué las unidades NVMe no funcionan en carcasas solo SATA
Una unidad NVMe generalmente no funciona en una carcasa solo SATA porque el controlador de la carcasa y la ruta de señalización no coinciden. La unidad NVMe usa una ruta de protocolo basada en PCIe, mientras que una carcasa solo SATA depende del soporte del controlador SATA.
La falta de coincidencia ocurre a nivel de compatibilidad eléctrica y no solo a nivel de conexión física. Una unidad NVMe puede parecer que encaja debido a la forma del conector, pero la inserción física no confirma que la carcasa pueda comunicarse con la unidad.

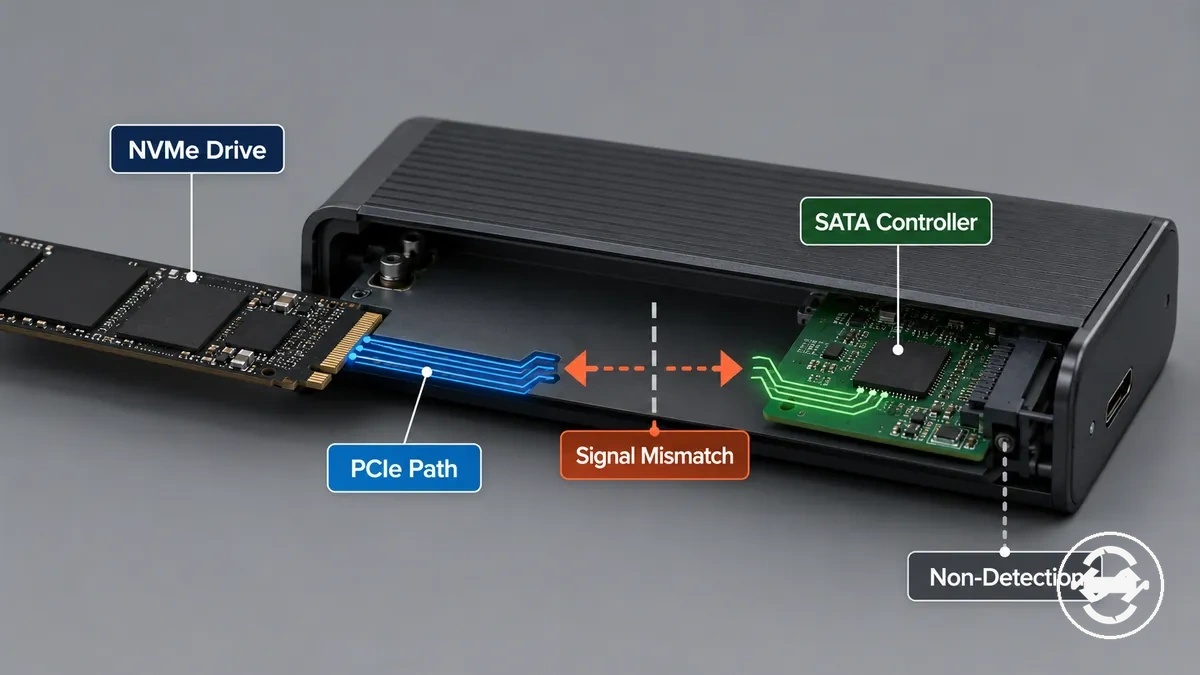

El diagrama traza la ruta NVMe a PCIe frente a una falta de coincidencia con un controlador solo SATA. Separa la inserción física del soporte eléctrico necesario para la detección.
- Protocolo de la unidad: Una unidad NVMe usa una ruta de comunicación NVMe y PCIe que requiere soporte de carcasa compatible.
- Controlador de la carcasa: Un controlador de carcasa solo SATA puede no ser compatible con el protocolo de la unidad NVMe.
- Ruta de señalización: Una falta de coincidencia entre las rutas de protocolo puede impedir la comunicación entre la unidad y la carcasa.
- Resultado esperado: El resultado puede ser la no detección o una condición de unidad no compatible.
Soporte del protocolo de la unidad en carcasas para SSD M.2
El soporte del protocolo de la unidad en una carcasa para SSD M.2 depende del controlador de la carcasa y del soporte del chipset. El controlador de la carcasa actúa como el punto de soporte que determina si se puede reconocer una unidad M.2 NVMe, SATA o de doble protocolo.
Una unidad M.2 puede requerir diferente soporte de carcasa dependiendo de su protocolo de unidad y ruta de conexión. Las carcasas solo NVMe, solo SATA y de doble protocolo representan diferentes condiciones de soporte, por lo que la etiqueta de soporte y el chipset de la carcasa deben verificarse antes de emparejar una unidad.
Cuando el protocolo de la unidad no coincide con el soporte de la carcasa, el resultado puede ser un problema de detección o una condición de unidad no compatible. Para tipos de unidad inciertos, verificar primero el soporte de protocolo puede ayudar a identificar una categoría de carcasa adecuada.
| Tipo de soporte de carcasa | Condición de compatibilidad |
|---|---|
| Solo NVMe | Usa soporte de protocolo NVMe a través de un controlador de carcasa diseñado para unidades NVMe. |
| Solo SATA | Usa soporte de protocolo SATA a través de un controlador de carcasa diseñado para unidades SATA. |
| Doble protocolo | Puede ser compatible tanto con unidades NVMe como SATA cuando el controlador de la carcasa proporciona soporte doble. |
Soporte de unidades NVMe y PCIe
El soporte NVMe en una carcasa para SSD M.2 depende de un controlador con capacidad NVMe que sea compatible con la ruta de señalización PCIe. Una unidad NVMe necesita soporte de carcasa compatible para la conexión de protocolo correcta, mientras que la clave M y la etiqueta de soporte ayudan a verificar si los requisitos de la unidad y la carcasa coinciden.
El soporte NVMe puede permitir el funcionamiento compatible, pero no garantiza la velocidad de transferencia máxima. Los límites del host y el entorno de conexión pueden afectar la velocidad de transferencia disponible después de conectar la unidad.
Para límites relacionados con la conexión más allá del soporte del protocolo NVMe, consulte compatibilidad con USB-C y Thunderbolt.

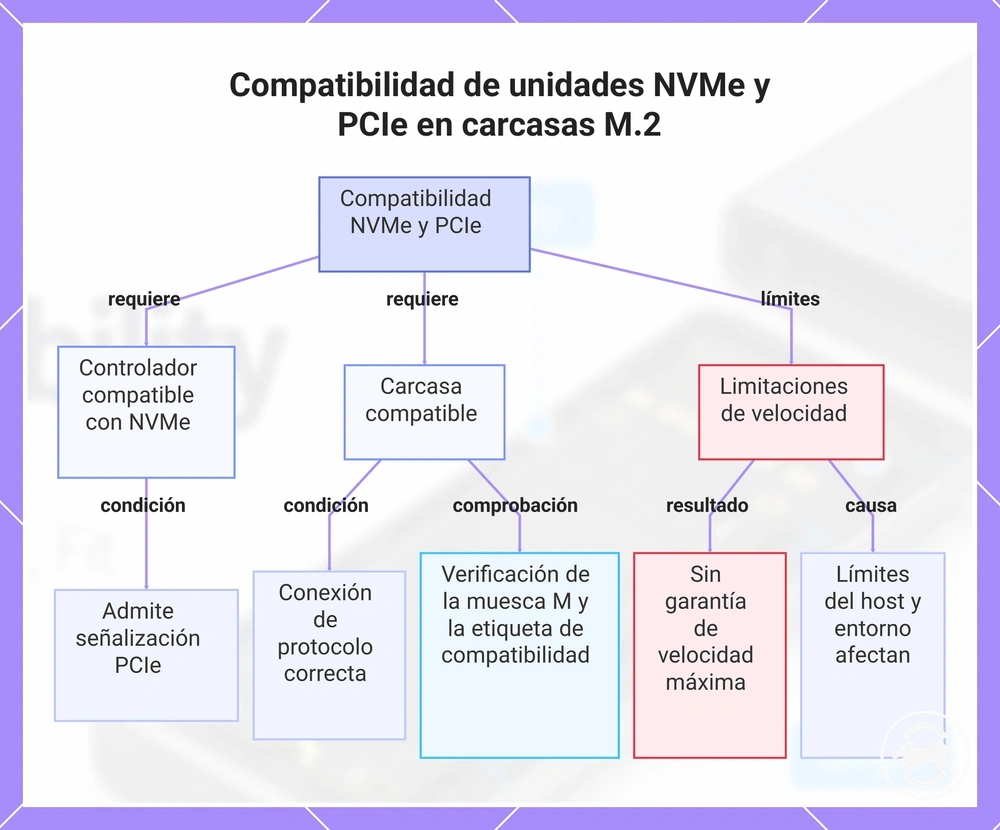

Este gráfico muestra los requisitos y limitaciones clave para la compatibilidad de unidades NVMe y PCIe en una carcasa M.2 para SSD, incluyendo la capacidad del controlador, la verificación de la carcasa compatible y las restricciones de velocidad.
Soporte de unidades SATA M.2
El soporte de unidades SATA M.2 depende del protocolo SATA, del controlador de carcasa con capacidad SATA y de la etiqueta de soporte utilizada para identificar tipos de unidad compatibles. Una unidad SATA M.2 requiere un controlador de carcasa con soporte SATA para permitir la detección y el uso como almacenamiento externo.
Una unidad con una forma de clave coincidente no confirma automáticamente el soporte SATA. Por ejemplo, una unidad con clave B o clave B+M puede tener diferentes afirmaciones de soporte de protocolo, por lo que la redacción de la carcasa y el soporte del controlador deben verificarse antes de asumir la compatibilidad.

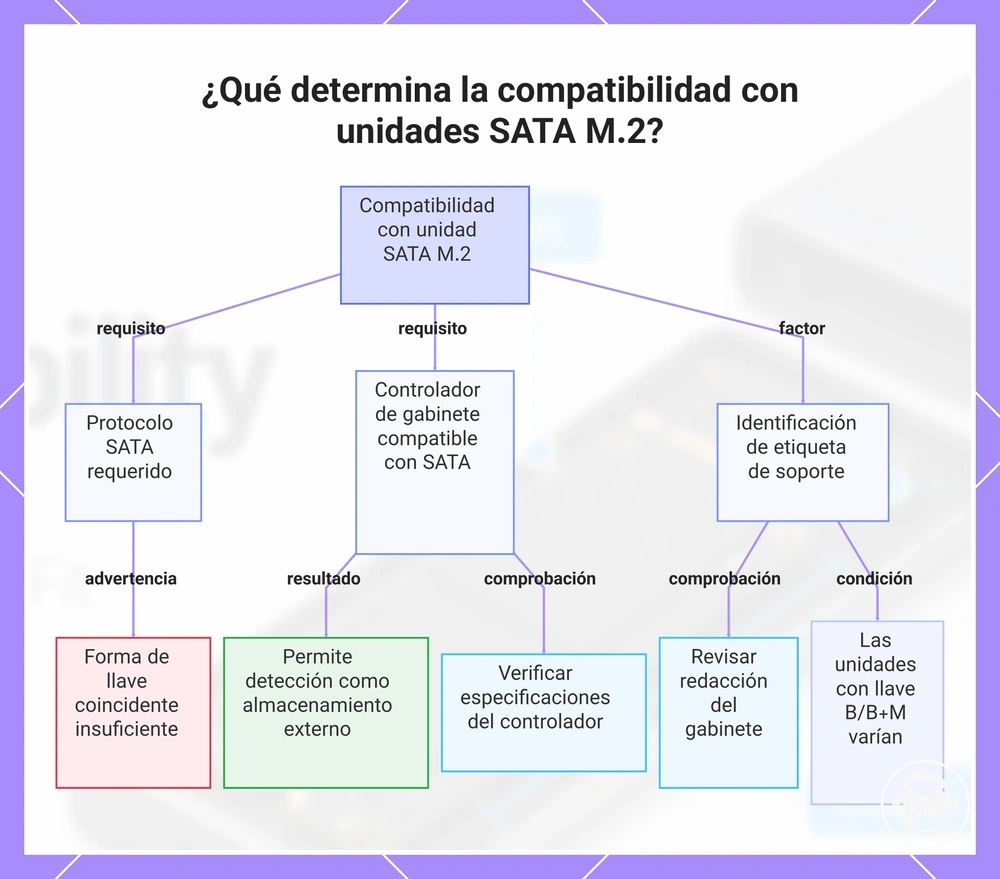

Este gráfico muestra los tres requisitos clave para la compatibilidad con unidades SATA M.2 y las comprobaciones importantes para garantizarla.
Soporte de carcasa de doble protocolo
Una carcasa de doble protocolo puede reducir el riesgo de falta de coincidencia de protocolo para usuarios que no están seguros de si su unidad usa NVMe o SATA. Al proporcionar soporte de controlador para ambos tipos de unidad, una carcasa de doble protocolo puede mejorar la amplitud de compatibilidad, aunque sigue requiriendo verificación de la etiqueta.
El soporte de doble protocolo no reemplaza otras comprobaciones de compatibilidad. La longitud, el espacio libre y los límites de conexión del host aún pueden afectar si la combinación de unidad y carcasa es adecuada.
Los siguientes puntos separan lo que el soporte de doble protocolo puede resolver de las comprobaciones restantes:
- Puede resolver: La incertidumbre del protocolo al aceptar tipos de unidad NVMe y SATA compatibles cuando el soporte del controlador coincide.
- No resuelve: Los requisitos físicos como la longitud de la unidad y el espacio libre dentro de la carcasa.
- Aún requiere: Verificación de la etiqueta para confirmar el tipo de unidad aceptado y la afirmación de soporte.

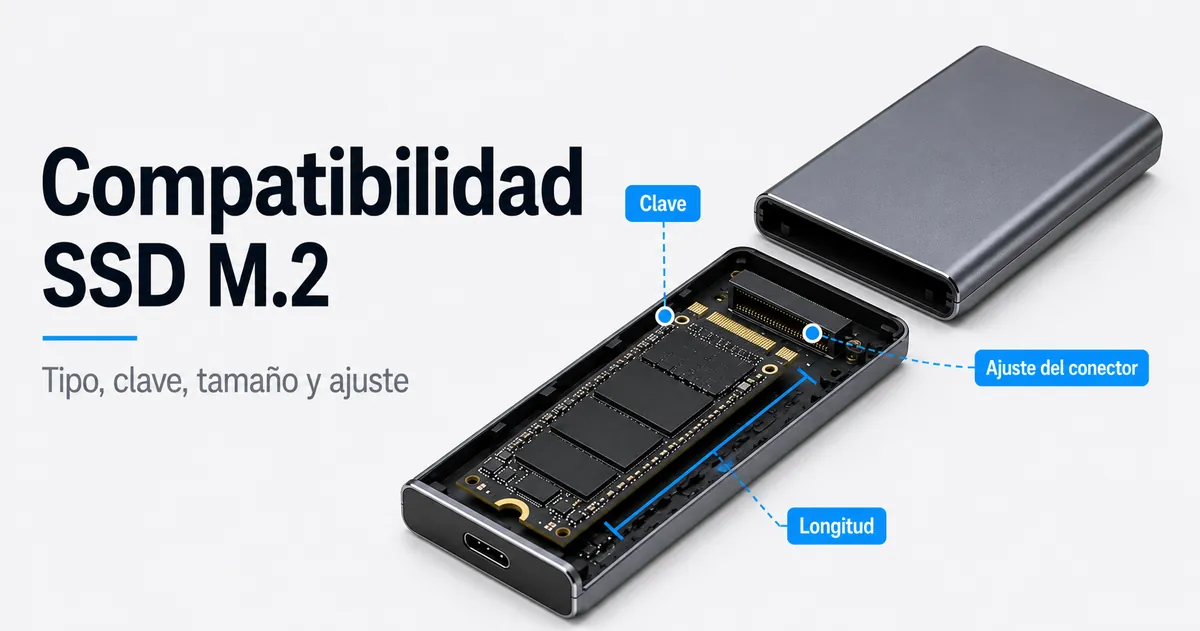

Tipos de clave M.2 y ajuste del conector
Los tipos de clave M.2 describen la capa de forma del conector de compatibilidad entre una unidad y un zócalo de carcasa. La muesca de la clave ayuda a organizar la alineación física, pero la clave por sí sola no confirma el soporte de protocolo ni la compatibilidad operativa completa.
Una muesca coincidente no siempre significa que la unidad funcionará en una carcasa. La forma del conector identifica parte del ajuste físico, mientras que la etiqueta de la carcasa y el soporte del controlador determinan si el protocolo requerido es compatible.
Verificar el tipo de clave M.2 ayuda a reducir el ajuste del conector antes de evaluar la ruta completa de compatibilidad. La relación es clave de la unidad → soporte del zócalo de la carcasa → posibilidad de inserción física y resultado operativo.
La tabla a continuación separa el ajuste de la clave del soporte de protocolo al mostrar qué ayuda a verificar cada tipo de clave y qué no puede probar.
| Tipo de clave | Qué ayuda a verificar |
|---|---|
| Clave M | Alineación del conector que puede requerir verificar el soporte NVMe, la redacción de la etiqueta de la carcasa y el soporte de protocolo. |
| Clave B | Alineación del conector que requiere verificación del zócalo de la carcasa y del protocolo compatible. |
| Clave B+M | Patrón de muesca combinado que puede encajar en ciertos zócalos pero no demuestra soporte SATA ni otra afirmación de protocolo. |
Emparejamiento de unidad y carcasa con clave M
Una unidad con clave M debe verificarse con una carcasa que sea compatible explícitamente con un zócalo de clave M o una conexión compatible con NVMe. La muesca de la clave M ayuda a establecer el ajuste del conector, pero la etiqueta de soporte de la carcasa sigue siendo necesaria para confirmar el soporte de protocolo esperado.
Por ejemplo, una unidad con clave M puede alinearse con un zócalo de clave M o con una carcasa marcada como compatible con NVMe, pero la afirmación de la etiqueta aún debe verificarse con la confirmación del protocolo y la longitud. La verificación del ajuste comienza con la unidad de clave M y la alineación del zócalo, luego continúa con el soporte de la carcasa y los requisitos físicos antes de determinar el resultado de compatibilidad.
Emparejamiento de unidades con clave B y clave B+M
El emparejamiento de unidades con clave B y clave B+M depende tanto del patrón de muesca del conector como de la declaración de soporte de la carcasa. El patrón de muesca puede ayudar a identificar el ajuste físico con un zócalo de carcasa, pero no confirma por sí mismo la señalización o el protocolo compatible.
Una unidad con clave B+M puede coincidir visualmente con un zócalo, pero la señalización compatible aún necesita verificación a través de la redacción de la carcasa y la declaración del controlador. La forma de la clave ayuda a evaluar la posibilidad de inserción, mientras que la etiqueta de soporte de la carcasa ayuda a determinar si el resultado es una coincidencia compatible o una falta de coincidencia.
Los siguientes puntos separan la aceptación de la muesca de la señalización compatible:
- Patrón de muesca: Las formas de clave B y clave B+M ayudan a identificar el ajuste del conector y la alineación del zócalo.
- Señalización compatible: El soporte SATA o NVMe depende de la declaración del controlador de la carcasa y la redacción de soporte.
- Resultado de compatibilidad: Una muesca de conector coincidente puede seguir dando como resultado una falta de coincidencia si la carcasa no es compatible con el protocolo de la unidad.
Soporte de longitud de SSD M.2 dentro de la carcasa
El soporte de longitud de la SSD M.2 depende de si la bandeja de la carcasa y la posición de montaje pueden sujetar el tamaño de la unidad correctamente. La longitud de la SSD M.2 determina el separador o punto de montaje necesario, por lo que el ajuste físico depende del espacio disponible en la bandeja y del soporte de retención.
Por ejemplo, una unidad 2280 puede caber en muchos diseños de carcasa, pero eso no confirma la compatibilidad con todas las longitudes de SSD M.2 más cortas o más largas. Una unidad más corta o más larga puede requerir la posición correcta del separador y el punto de montaje para fijarla correctamente.
Cuando la bandeja de la carcasa es demasiado corta o carece de la posición de montaje requerida, es posible que la unidad no alcance el punto de retención previsto. Verificar la longitud compatible antes de la instalación ayuda a identificar el límite de ajuste correcto. Para una visión general más amplia de las categorías de tamaño, consulte tamanos de carcasas para SSD M.2.
La tabla a continuación asigna los números de tamaño M.2 comunes a la longitud física y las necesidades de montaje de la carcasa.
| Tamaño M.2 | Consideración de soporte de longitud |
|---|---|
| 2230 | Requiere un separador de carcasa y una posición de montaje que coincidan con la longitud más corta de la unidad. |
| 2242 | Requiere una bandeja de carcasa y un punto de retención que sean compatibles con la longitud de la unidad. |
| 2260 | Requiere la posición de montaje correcta para fijar la unidad dentro de la carcasa. |
| 2280 | Comúnmente compatible en muchas carcasas, pero aún requiere verificación explícita de soporte de longitud. |
| 22110 | Requiere un área de bandeja más larga y un soporte de montaje adecuado para la longitud extendida de la unidad. |
El soporte de longitud es independiente del soporte de protocolo, por lo que una coincidencia de tamaño físico por sí sola no confirma la compatibilidad completa.
Soporte para 2230, 2242, 2260 y 2280
2230, 2242, 2260 y 2280 son longitudes comunes de SSD M.2 que describen el tamaño físico de la unidad dentro de la bandeja de la carcasa. Cada longitud corresponde a una posición diferente de la bandeja y puede requerir un separador o punto de retención coincidente para un ajuste seguro.
El soporte de montaje correcto depende del diseño de la carcasa y de los puntos de montaje disponibles. Una unidad más corta puede necesitar un separador ajustable para evitar movimiento, mientras que otras longitudes requieren el punto de retención correcto para una colocación estable.
Los números de tamaño a continuación muestran cómo las longitudes M.2 comunes se relacionan con el soporte de la bandeja, la colocación del separador y el resultado del ajuste.
- 2230: Una longitud de unidad más corta que puede requerir un separador ajustable o un punto de retención específico para mantener un ajuste seguro.
- 2242: Una longitud común que requiere que la bandeja y el punto de montaje se alineen con la posición de la unidad.
- 2260: Un tamaño de unidad más largo que depende de la ubicación correcta del separador y del soporte de retención disponible.
- 2280: Una longitud comúnmente compatible con carcasas, pero la bandeja y el separador aún deben coincidir con el tamaño específico de la unidad.
Límites de ajuste de carcasa para 22110
Una SSD 22110 requiere soporte explícito de la carcasa porque esta unidad más larga necesita suficiente longitud de bandeja y el punto de montaje correcto. La etiqueta de soporte de la carcasa debe confirmar la compatibilidad con 22110 antes de esperar un resultado de ajuste adecuado.
Una suposición común es que una coincidencia de conector o el soporte para otra longitud M.2 cubre una unidad 22110, pero el cuerpo de la carcasa controla el límite final de ajuste. Una SSD 22110 necesita suficiente longitud de bandeja, el punto de montaje correcto y suficiente espacio libre en el cuerpo para evitar un resultado de no ajuste.
- Verificación de 22110: Verifique el soporte explícito para la unidad más larga, incluida la longitud de la bandeja y el espacio libre del cuerpo de la carcasa.
Espacio físico y ajuste de montaje antes de la instalación
El espacio físico y el ajuste de montaje verifican si una SSD M.2 teóricamente compatible puede asentarse, cerrarse y montarse correctamente dentro de una carcasa. La compatibilidad con el protocolo de la unidad no confirma que el conjunto de la unidad tenga suficiente espacio para un asentamiento físico adecuado.
Una unidad con un disipador de calor preinstalado o un pad térmico inusualmente grueso puede crear condiciones de espacio adicionales. Estas piezas adicionales pueden afectar la profundidad de la bandeja, el espacio del cuerpo de la carcasa, las áreas de contacto y el cierre de la tapa, lo que supone un riesgo de ajuste antes de la instalación.
Una vez que se completan las comprobaciones de espacio físico y ajuste de montaje, el siguiente paso es el proceso de instalación. La lista de verificación a continuación verifica las condiciones que afectan el asentamiento y el ajuste antes de instalar la unidad.
- Grosor de la unidad: Verifique que el grosor de la SSD permita que la unidad se asiente correctamente dentro de la carcasa.
- Disipador de calor: Confirme que un disipador de calor preinstalado no reduzca el espacio disponible ni impida el cierre.
- Pad térmico: Verifique si el grosor del pad térmico afecta la profundidad de la bandeja o el espacio de la tapa.
- Posición del separador: Verifique que el separador esté alineado con la posición de montaje de la unidad.
- Tornillo o pestillo: Confirme que el método de retención sea compatible con la unidad sin crear un problema de ajuste de montaje.
- Profundidad de la bandeja: Verifique que la bandeja proporcione suficiente espacio para el conjunto completo de la unidad.
- Espacio de la tapa: Verifique que la tapa de la carcasa pueda cerrarse correctamente después de asentar la unidad.
Para la siguiente etapa después de estas comprobaciones, consulte installing the drive correctly.

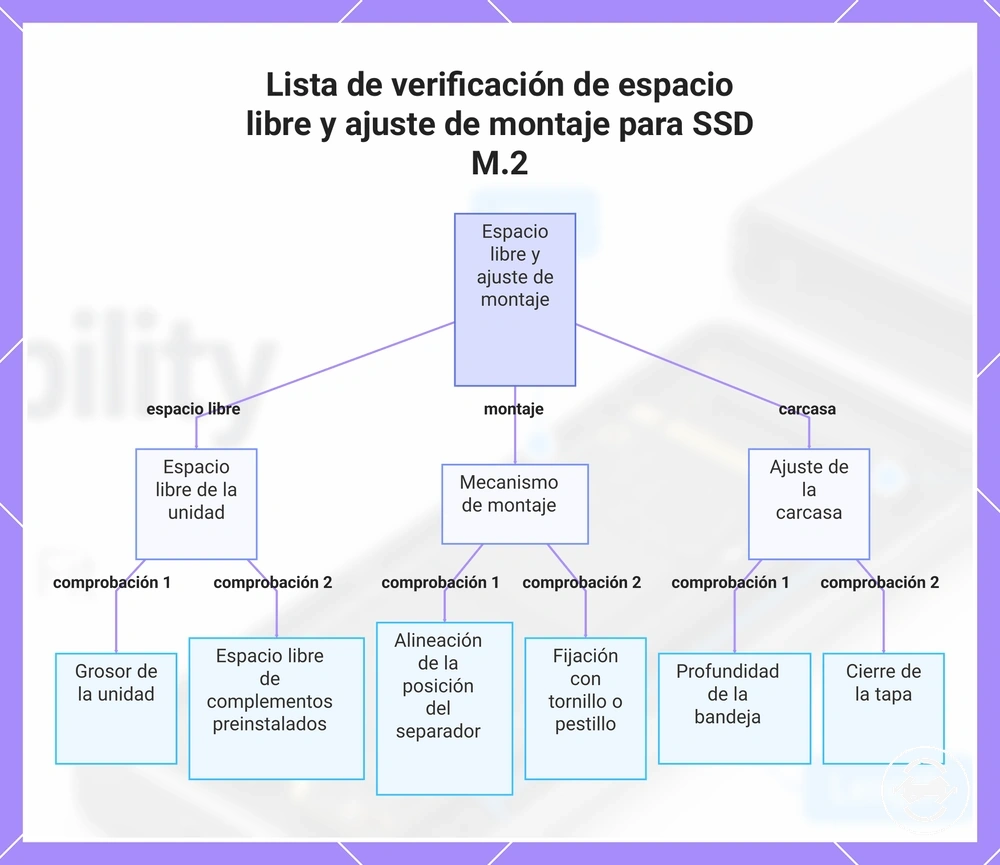

Este gráfico agrupa las comprobaciones esenciales de espacio libre y ajuste de montaje que deben realizarse antes de instalar un SSD M.2.
Grosor de la SSD, disipadores de calor y espacio libre del pad térmico
El grosor de la SSD, los componentes adjuntos y el espacio de la carcasa determinan si una SSD M.2 puede lograr un asentamiento seguro dentro del cuerpo de la carcasa. Cuando un conjunto de unidad crea un conflicto de espacio, el espacio físico se convierte en el factor limitante para el cierre y el ajuste de montaje.
Una unidad con un disipador de calor preinstalado o un pad térmico más alto puede crear condiciones de espacio diferentes a las de una SSD desnuda. Estos cambios pueden afectar la tapa de la carcasa, la presión de contacto y el cierre, por lo que las modificaciones del disipador o del pad deben considerarse con cuidado, ya que pueden cambiar las condiciones de ajuste.
La lista de verificación a continuación verifica los puntos de espacio libre dentro del cuerpo de la carcasa:
- Grosor de la SSD: Verifique que el grosor de la unidad permita que el conjunto de la SSD se asiente correctamente dentro de la carcasa.
- Disipador de calor: Verifique que un disipador de calor adjunto no cree un problema de espacio con el cuerpo de la carcasa.
- Pad térmico: Confirme que la altura del pad no impida un asentamiento seguro ni un cierre adecuado.
- Tapa de la carcasa: Verifique el espacio libre de la tapa antes de cerrar la carcasa.
- Presión de contacto: Verifique que el conjunto permita un contacto adecuado sin crear un riesgo de ajuste.
Ajuste del separador, tornillo y posición de la bandeja
El ajuste del separador, tornillo y posición de la bandeja determina si la SSD M.2 se puede fijar en la posición de longitud de unidad correcta dentro de la carcasa. El hardware de retención conecta la longitud de la unidad con la posición de la bandeja, lo que ayuda a crear un ajuste seguro cuando los puntos de montaje están alineados.
Una unidad puede coincidir con el protocolo y la clave esperados, pero aun así tener un asentamiento deficiente si el separador, el tornillo, el pestillo o la ranura de la bandeja no están alineados correctamente. Verificar el hardware de retención ayuda a identificar riesgos de retención floja o de ajuste antes del uso.
Los siguientes pasos verifican únicamente la alineación:
- Haga coincidir la posición del separador con la longitud de unidad compatible y la posición de la bandeja.
- Verifique que la unidad se asiente correctamente en la ranura de la bandeja antes de fijarla.
- Confirme que el tornillo o pestillo coincida con el diseño del hardware de retención y proporcione un ajuste seguro.
Cómo verificar la compatibilidad de la SSD y la carcasa
Verifique la compatibilidad haciendo coincidir las condiciones de la SSD y la carcasa antes de la instalación. Las cuatro comprobaciones principales son protocolo, clave, longitud compatible y espacio físico.
Cuando no se detecta una SSD, el problema puede deberse a una falta de coincidencia entre el protocolo de la unidad y el soporte del controlador de la carcasa. Verifique primero el tipo de SSD y la etiqueta de soporte de la carcasa para confirmar si la conexión es un resultado correcto, incorrecto o de verificación.
Una lista de verificación de compatibilidad organiza la decisión según las condiciones requeridas antes del uso:
- Tipo de unidad y protocolo: Verifique si el protocolo de la SSD coincide con la etiqueta de soporte de la carcasa y el soporte del controlador. Resultado: correcto si el protocolo es compatible, incorrecto si no coincide, o verificar si la información de soporte no es clara.
- Clave y ajuste del zócalo: Verifique la clave de la SSD y el zócalo de la carcasa para el ajuste físico. Resultado: correcto si la alineación del conector coincide, incorrecto si la forma de la clave es incompatible, o verificar si el soporte del zócalo requiere verificación.
- Longitud compatible: Verifique la longitud de la SSD con respecto a la bandeja de la carcasa y la información de longitud compatible. Resultado: correcto si la longitud de la unidad es compatible, incorrecto si la bandeja no puede alojar la unidad, o verificar si los detalles de longitud están incompletos.
- Hardware de montaje: Verifique el separador, tornillo, pestillo o hardware de retención para la posición de la unidad. Resultado: correcto si la SSD se puede fijar correctamente, incorrecto si la alineación de montaje no es posible, o verificar si el método de retención no está claro.
- Espacio libre: Verifique el grosor de la SSD, los disipadores de calor, los pads térmicos y el espacio de la carcasa. Resultado: correcto si el conjunto de la SSD puede asentarse correctamente, incorrecto si el espacio impide un ajuste adecuado, o verificar si el espacio físico necesita inspección.
- Conexión al host: Verifique los límites de conexión del host que afectan el funcionamiento. Resultado: correcto si la conexión es compatible con el uso previsto, incorrecto si la conexión no es adecuada, o verificar si los límites requieren comprobación.
Las comprobaciones de clave, zócalo y ajuste físico ayudan a separar la alineación del conector de la compatibilidad completa. Un resultado correcto requiere tanto las condiciones de soporte como la verificación del ajuste físico.
Las comprobaciones de longitud compatible, hardware de montaje y espacio libre confirman si la SSD se puede fijar dentro de la carcasa. Estas condiciones ayudan a identificar los riesgos de ajuste antes de usar la carcasa.

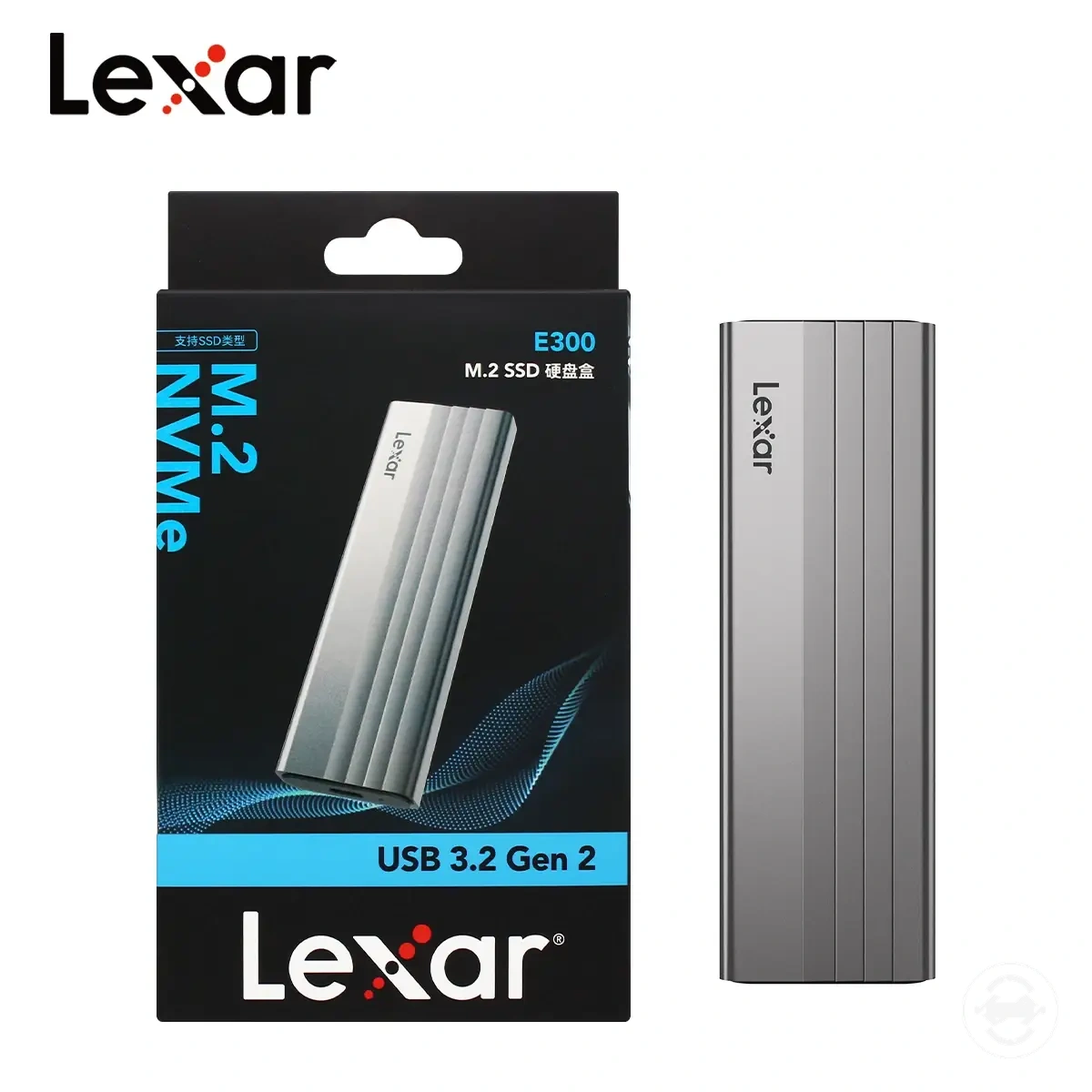

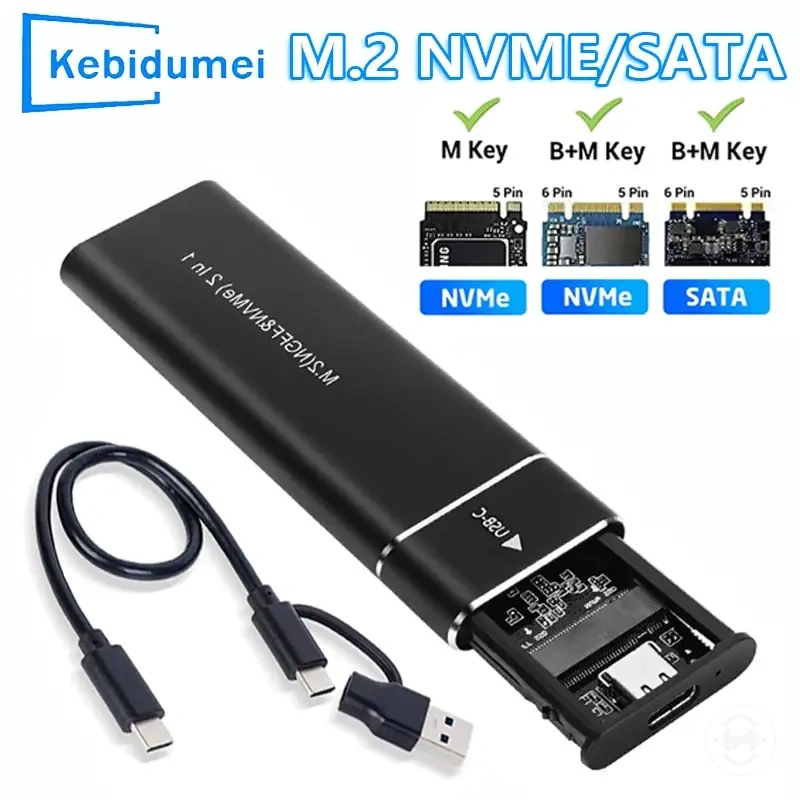

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.
Los límites de conexión del host pueden afectar el funcionamiento después de completar las comprobaciones de compatibilidad. Confirmar cada condición proporciona una decisión de compatibilidad más clara antes de continuar.

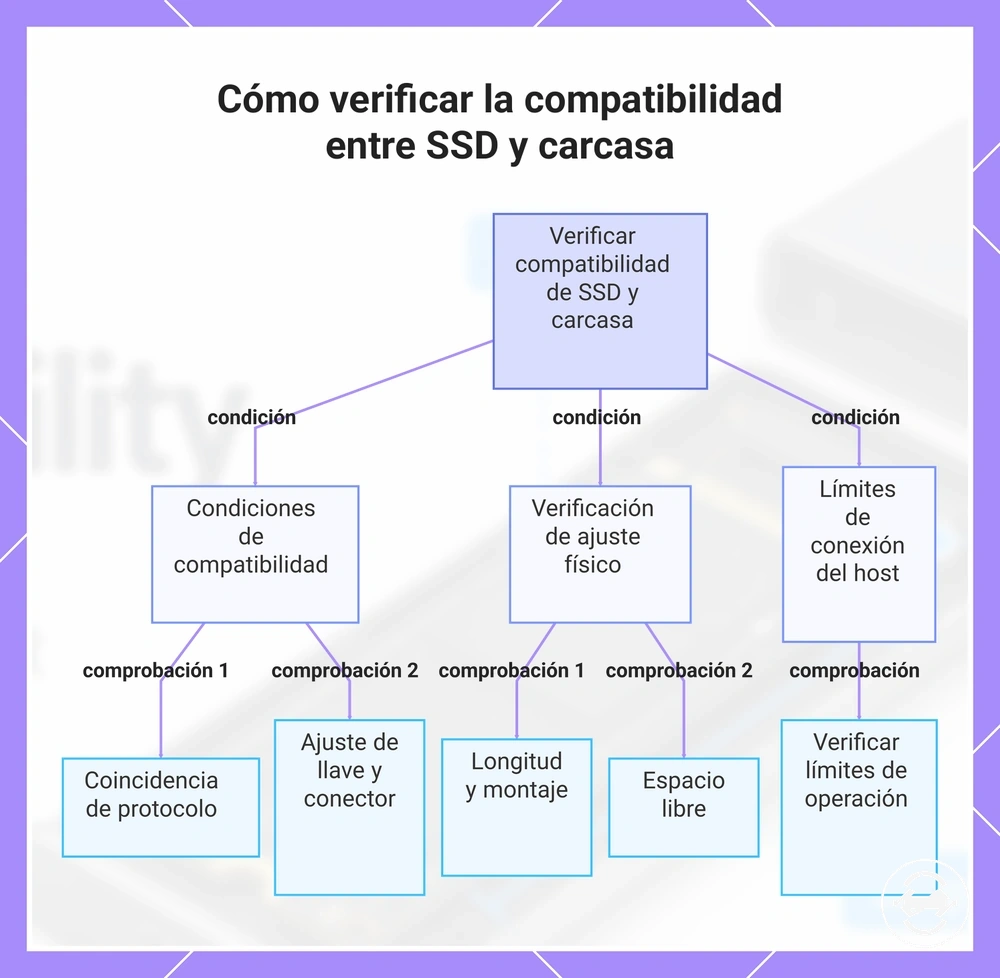

Este gráfico muestra las cuatro condiciones principales que se deben verificar para la compatibilidad entre SSD y carcasa: compatibilidad de protocolo, ajuste de la llave, ajuste físico y límites de conexión del host.
Errores de compatibilidad que impiden que la carcasa funcione
Los errores de compatibilidad suelen ser patrones de falta de coincidencia entre una SSD y una carcasa que pueden provocar falta de detección o una instalación fallida. No todos los problemas de detección son causados por la compatibilidad, pero las comprobaciones de protocolo, clave, longitud compatible y espacio físico identifican patrones comunes de falta de coincidencia.
Las faltas de coincidencia de protocolo pueden impedir que la carcasa sea compatible con la conexión de la SSD. Puede ocurrir una falta de coincidencia NVMe en SATA o SATA en solo NVMe cuando el soporte del controlador de la carcasa no coincide con el protocolo de la unidad. Verificar la etiqueta de soporte y la compatibilidad del controlador ayuda a confirmar la siguiente comprobación correcta.
Una unidad puede parecer adecuada y aun así tener una falta de coincidencia física. Una clave incorrecta, una longitud no compatible, un asentamiento deficiente o un conflicto de espacio pueden crear un problema de ajuste durante la instalación. Estas condiciones deben verificarse junto con los requisitos de protocolo antes de considerar la carcasa como incompatible.
La lista de diagnóstico a continuación relaciona los errores de compatibilidad comunes con los síntomas probables y las siguientes comprobaciones.
- Falta de coincidencia NVMe en SATA: Síntoma: la SSD puede mostrar falta de detección. Siguiente comprobación: verifique que el controlador de la carcasa sea compatible con el protocolo de la SSD.
- Falta de coincidencia SATA en solo NVMe: Síntoma: la SSD puede no funcionar a través de la carcasa. Siguiente comprobación: confirme la compatibilidad SATA en las especificaciones de la carcasa.
- Clave incorrecta: Síntoma: la SSD y el zócalo de la carcasa pueden no alinearse. Siguiente comprobación: confirme el ajuste de la clave y el zócalo.
- Longitud no compatible: Síntoma: la SSD puede no caber en la bandeja o en la posición de montaje. Siguiente comprobación: verifique la longitud compatible y el soporte de retención.
- Asentamiento deficiente o conflicto de espacio: Síntoma: la unidad puede tener un problema de ajuste físico. Siguiente comprobación: inspeccione el asentamiento, el espacio libre y el espacio de la carcasa.
- Limitación del host: Síntoma: el funcionamiento puede verse afectado después de la conexión. Siguiente comprobación: confirme la conexión del host y las condiciones del cable.
La limitación del host y la limitación del cable son independientes de las comprobaciones principales de compatibilidad de la SSD y la carcasa. Si las comprobaciones de compatibilidad se superan pero la SSD sigue sin detectarse, es posible que sea necesario revisar causas de detección más amplias a través de drive not detected troubleshooting.

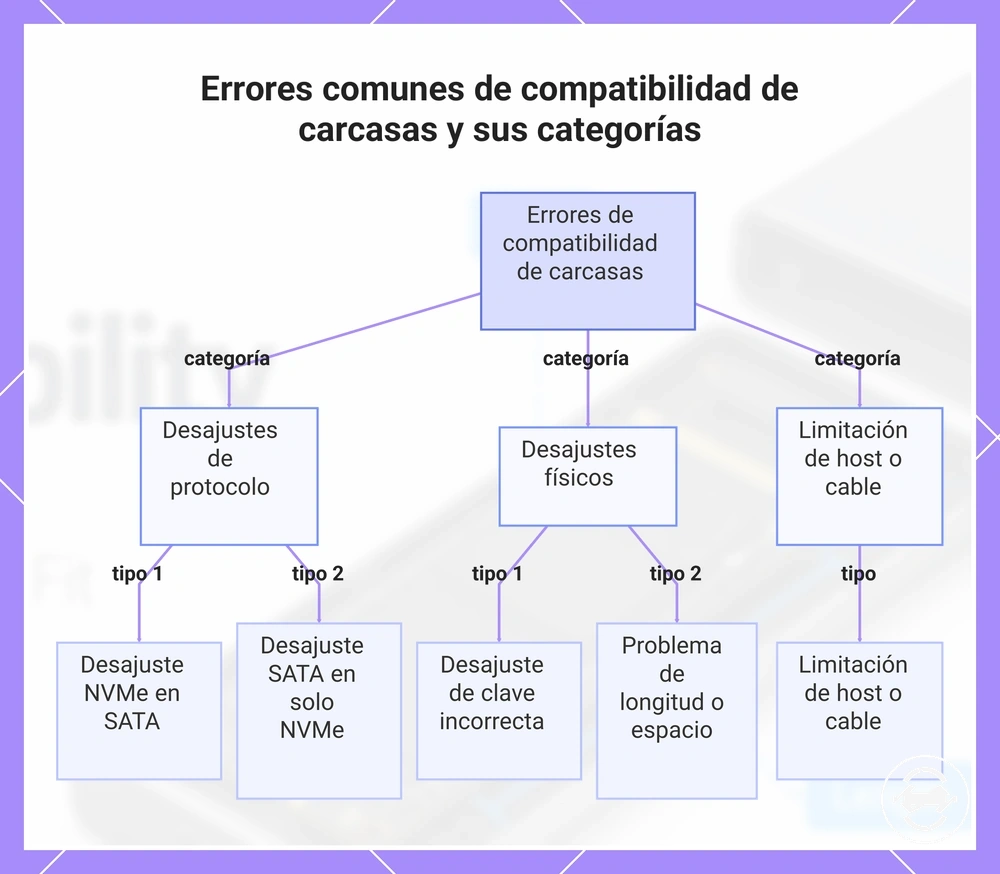

Este gráfico clasifica los errores comunes de compatibilidad entre SSD y carcasas, mostrando los principales tipos de desajustes de protocolo, físicos y de host/cable.
